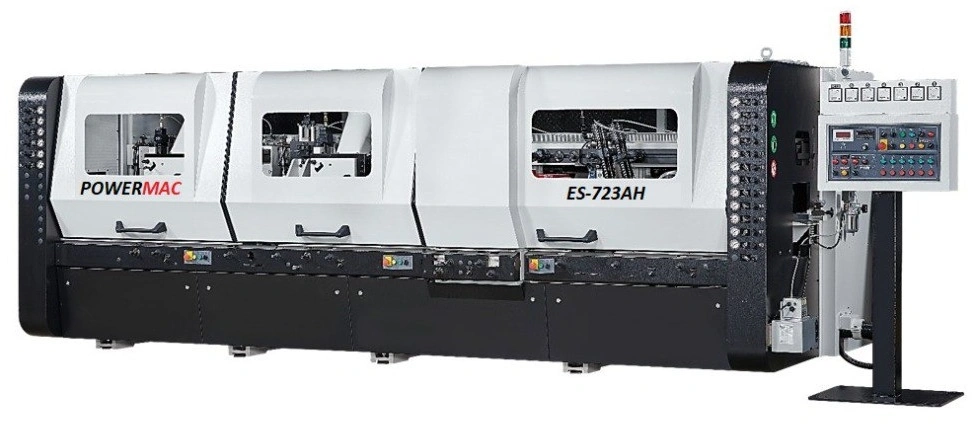

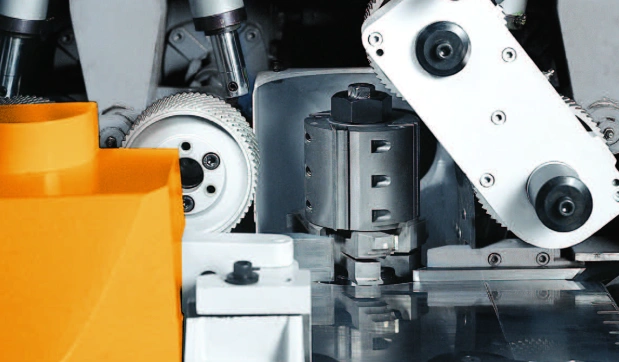

Четырехсторонний станок POWERMAC ES-723AH-S High Speed
(голосов 0)
Артикул: pri569544 Код товара: 108299
Под заказ
Высокоскоростной станок предназначен для производства большинства погонажных изделий: вагонки, доски пола, планкена косого и прямого, палубной доски, блок-хауса, террасной доски, паркета, а так же стенового массивного и клееного бруса.
Пильный узел позволяет производить фрезерно-пильные изделия типа таруки с высокой производительностью.
СХЕМА ОБРАБОТКИ:
ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:
ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ:
- Надежная массивная станина, прошедшая специальную термообработку
- Высокая производительность благодаря высокой скорости подачи до 80 м/мин
- Высокий уровень надежности благодаря мощной конструкции станка и качественным комплектующим
- Отличное качество детали (зеркальная поверхность) на выходе при использовании гидрозажимного инструмента и системы джойнтирования
- Прямые джоинтеры на 5,6 горизонтальных шпинделях для прямых ножей
- Гидравлические контропоры на всех горизонтальных шпиндлелях
- Стабильная и надежная подача заготовки системой протяжных роликов
- Боковой и верхние пневмоупоры обеспечивают надежный прижим заготовки в момент обработки
- Деление детали 7-м пильным валом
- Автоматический лубрикатор подачи смазывающей жидкости на рабочий стол
- Централизованная система смазки всех подвижных агрегатов
- Надежные электрокомпоненты
Конструктивные особенности POWERMAC ES-723АH-S
|
МАССИВНАЯ СТАНИНА POWERMAC ES-623H
Проходит специальную термическую обработку для снятия внутренних напряжений металла. Инновационная технология гарантирует максимальную жесткость, стабильность и долговечность станины, полностью исключает возможность возникновения вибрации даже при работе на высоких скоростях подачи или обработке массивных заготовок. |
|
ПАНЕЛЬ УПРАВЛЕНИЯ POWERMAC ES-623H
Станок оснащен отдельно стоящей простой и интуитивно-понятной панелью управления оператора. |
|
ВЫСОКОСКОРОСТНЫЕ ПРЕЦИЗИОННЫЕ ДИНАМИЧЕСКИ СБАЛАНСИРОВАННЫЕ ШПИНДЕЛИ POWERMAC ES-623H
Отвечают всем требованиям автоматизированного современного производства, проходят обязательную предварительную обкатку перед установкой на станок, маркировку, балансировку. Шпиндели собраны на базе самых точных в мире подшипников известной фирмы NACI (Япония). |
|
ИНВЕРТОР СКОРОСТИ ПОДАЧИ POWERMAC ES-623H
Станок оснащен бесступенчатой регулировкой скорости подачи (12-80 м/мин). |
|

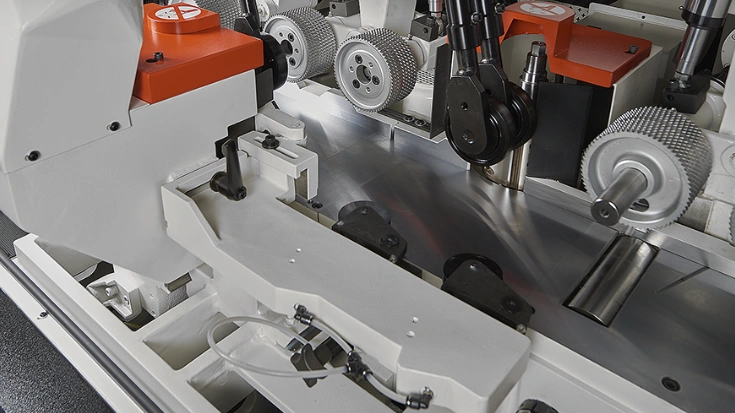

БОКОВОЙ ПНЕВМОУПОР НА ПОДАЮЩЕМ СТОЛЕ POWERMAC ES-623H
Обеспечивает точное базирование заготовки на подающем столе. |
|

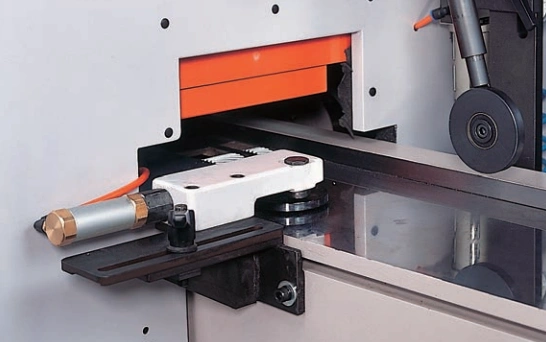

БОКОВОЙ ПНЕВМОУПОР POWERMAC ES-623H
Расположен напротив первого и второго вертикального шпинделя, оптимально распределяет давление на заготовку. Значительно сокращается время настройки на ширину детали. |
|
УПРАВЛЕНИЕ ПРИЖИМНЫМИ ПЛИТАМИ ПЕРЕД ВЕРХНИМИ ШПИНДЕЛЯМИ POWERMAC ES-623H
Прижим массивных прижимных плит перед верхними шпинделями происходит при помощи пневмоцилиндров. Регулировка происходит с передней панели и не требует остановку станка. Сокращает время настройки. |
|

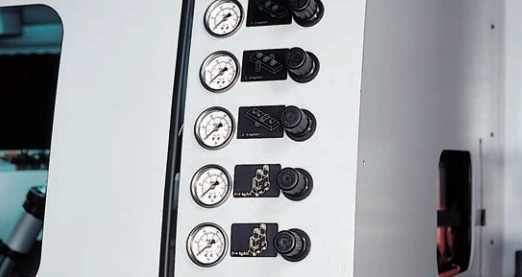

УПРАВЛЕНИЕ ПНЕВМАТИЧЕСКИМИ ПРИЖИМАМИ POWERMAC ES-623H
Станок оснащен регуляторами, с помощью которых управляются все прижимы (ролики, прижимные плиты и боковые прижимы). Это обеспечивает безупречное позиционирование заготовки в процессе обработки в каждой зоне. |
|

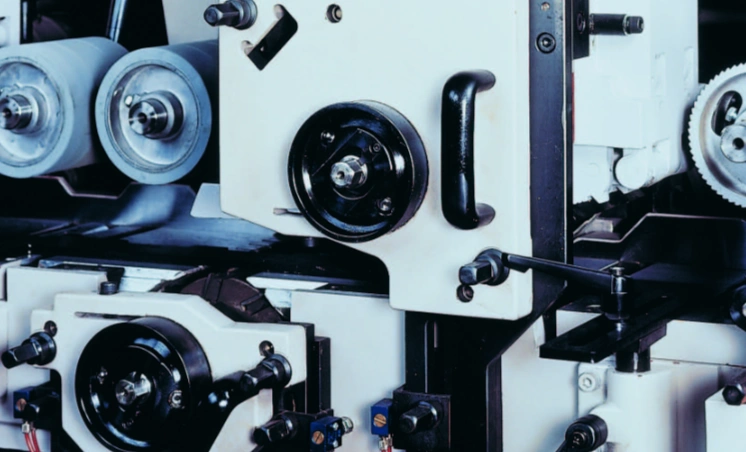

ЦИФРОВАЯ СИСТЕМА ПОЗИЦИОНИРОВАНИЯ ШПИНДЕЛЕЙ POWERMAC ES-623H
Настройки шпинделей производятся на передней части станка. Позиционирование рабочих агрегатов на требуемый размер производится по цифровым индикаторам, что позволяет быстро производить перенастройку положения шпинделей. |
|

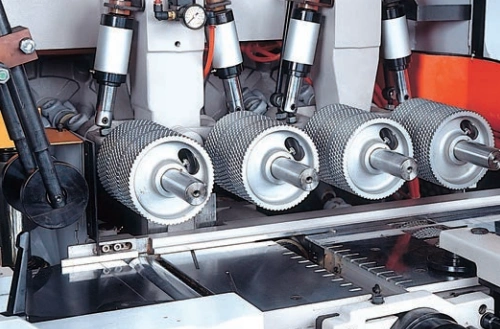

НАДЕЖНАЯ СИСТЕМА ПОДАЧИ И ФИКСАЦИИ ПИЛОМАТЕРИАЛА POWERMAC ES-623H
Система фиксации состоит из оптимального количества приводных роликов, расположенных как в столе, так и над столом. Секционные ролики на верхней прижимной группе для удобства настройки прижима заготовок разной ширины. |
|

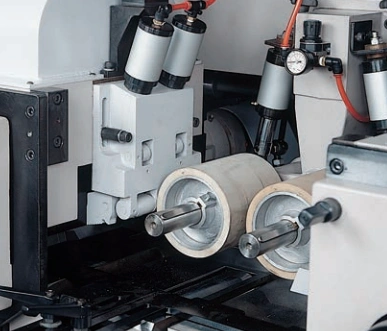

ОБРЕЗИНЕННЫЕ ПОДАЮЩИЕ РОЛИКИ POWERMAC ES-623H
На выходе из станка установлена группа обрезиненных роликов диаметром 170 мм. Исключают повреждения поверхности обработанных заготовок. |
|
УСИЛЕННЫЕ КРЕСТОВИНЫ КАРДАНОВ И МАССИВНЫЕ РЕДУКТОРЫ POWERMAC ES-623H
У станка колоссальный запас прочности для максимальных нагрузок и режимов работы. Привод подачи передающий крутящий момент на вальцы подачи через мощные редукторы и усиленные карданы. |
|

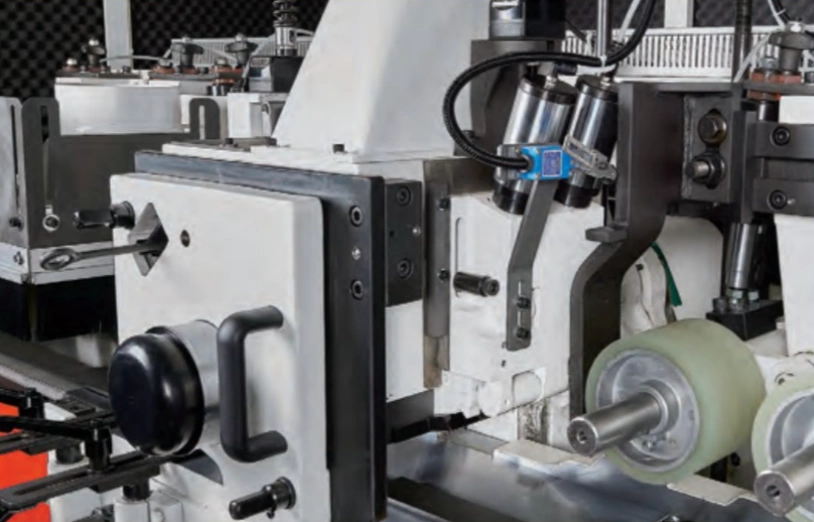

РЕГУЛИРОВКА ШПИНДЕЛЯ ПО ВЕРТИКАЛИ ДО 60 мм POWERMAC ES-623H
Это позволяет устанавливать различные типы режущих головок на вертикальный шпиндель и избавляет от необходимости менять фрезы. |
|
ГИДРАВЛИЧЕСКИПЕ КОНТРОПОРЫ ГОРИЗОНТАЛЬНЫХ ШПИНДЕЛЕЙ POWERMAC ES-623H
Все горизонтальные шпиндели оснащены контропорами , позволяющими использовать тяжелый гидрозажимной инструмент на максимальной скорости подачи. |
|
ПРЯМОЙ ДЖОИНТЕР (ОПЦИЯ) POWERMAC ES-623H
На шпинделях , отвечающих за финальную чистовую строжку установлены механические прямые джоинтеры для прифуговки прямых строгальных ножей с целью получения высокого качества поверхности , не требующей дальнейшей шлифовки. Прифуговка джоинтером инструмента позволяет вывести все режущие грани в один радиус резания. |
|
ПРОФИЛЬНЫЙ ДЖОИНТЕР (ОПЦИЯ) POWERMAC ES-623H
На шпинделях, отвечающих за профильную обработку могут устанавливаться профильные джоинтеры для получения высокого качества продукции. Прифуговка джоинтером инструмента позволяет вывести все режущие грани в один диаметр резания. |
|
ХРОМИРОВАННЫЙ СТОЛ POWERMAC ES-623H
Подающий стол покрыт хромом для повышения износостойкости. Длина стола 1300 мм. Боковой упор с линейкой облегчают работу оператора и снижают время перенастройки станка на новый размер обработки |
|
ЦЕНТРАЛИЗОВАННАЯ СИСТЕМА СМАЗКИ POWERMAC ES-623H
Обеспечивает надежную подачу смазки на все подвижные агрегаты станка. |
Технические характеристики станка POWERMAC ES-723АH-S
| Общие характеристики | |
| Обороты шпинделей, об/мин | 6000 |
| Диаметр верхних протягивающих роликов, мм | 170 |
| Диаметр протягивающих роликов в столе, мм | 122 |
| Вертикальное перемещение правого и верхнего шпинделя, мм | 60 |
| Гидравлические контропоры горизонтальных шпинделей | 1. 4. 5. 6. 7 |
| Боковые прижимные пневматические ролики подачи | 2 комплекта |
| Боковой прижимной ролик перед левым шпинделем | 1 комплект |
| Прижимная пневматическая площадка на горизонтальных шпинделях | 2 комплекта |
| Прижимной пневматический ролик перед левым/правым шпинделем | 3 комплекта |
| Прямые джоинтеры для прямых ножей | 6. 7 шпиндель |
| Профильные джоинтеры для профильных фрез | 2 и 3 шпиндели |
| Длина подающего стола, мм | 1300 |
| Диаметр инструмента на 1-м нижнем горизонтальном шпинделе, мм | 130 - 180 |
| Диаметр инструмента 2 - 6 шпиндели, мм | 130 - 250 |
| Диаметр инструмента на 7-м нижнем горизонтальном шпинделе, мм | 130 - 305 |
| Аспирационные выходы на шпинделях | 1.4 шпиндель: Φ200 мм. 2.3.5.6.7 шпиндель: Φ175 мм |
| Количество шпинделей, шт | 7 |
| Рабочая ширина обработки, мм | 20 - 230 |
| Рабочая толщина обработки, мм | 10 - 160 |
| Диаметр шпинделей, мм | 50 |
| Скорость подачи, м/мин | 12 - 80 |
| Мощность узлов | |
| Мощность двигателя подъема траверсы, кВт | 0.75 |
| Мощность 1 нижнего шпинделя, кВт | 15 |
| Мощность 2 правого вертикального шпинделя, кВт | 11 |
| Мощность 3 левого вертикального шпинделя, кВт | 11 |
| Мощность 4 верхнего горизонтального шпинделя, кВт | 22 |
| Мощность 5 нижнего горизонтального шпинделя, кВт | 15 |
| Мощность 6 верхнего горизонтального шпинделя, кВт | 15 |
| Мощность двигателя подачи, кВт | 22 |
| Мощность 7-го нижнего горизонтального шпинделя, кВт | 15 |
| Мощность (общая), кВт | 111 |
| Габаритные размеры | |
| Длина, мм | 5840 |
| Ширина, мм | 2280 |
| Высота, мм | 2120 |
| Вес, кг | 10200 |
