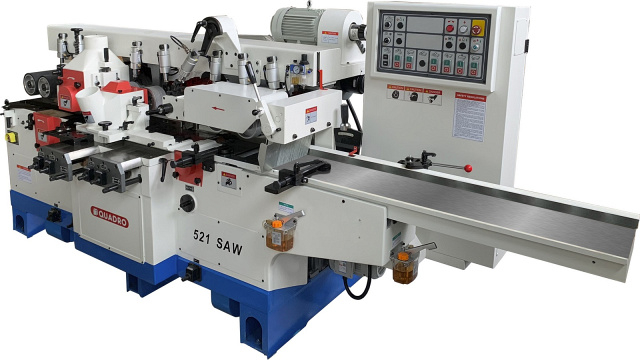

Четырехсторонний станок Quadro 521 SAW (11 кВт)

Код товара: 106394

Под заказ

По запросу

Окупаемость: от 0 заказов

Доставка

Отгрузка: 26.07.2026
Доставка до: 31.07.2026

Самовывоз

Тверская обл., г. Кимры, ул. 50 лет ВЛКСМ, д. 11, лит. Е

Гарантия

Сервис

ПНР

Нужна помощь?

8 812 448 13 14

sales@dvt-spb.ru

Описание
Характеристики
Отзывы
Оплата и доставка

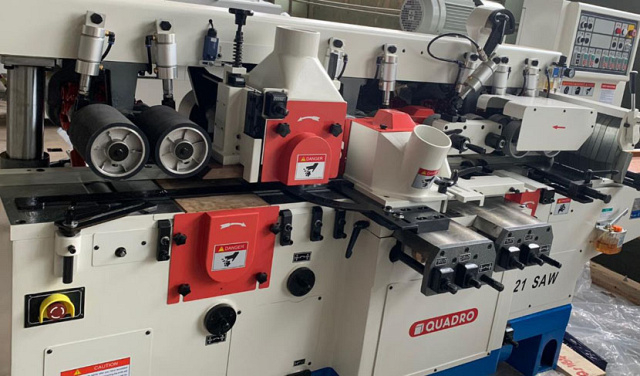

Четырехсторонний станокQuadro 521 SAWможет использоваться как классический пятишпиндельный станок для производства большинства погонажных изделий. Также 5-й шпиндель станка оснащен увеличенным двигателем 11 кВт, шпоночным пазом для установки дисковых пил. При этом высота пропила - 50 мм. Предприятия и цеха по производству столярно-строительных изделий, клееного бруса и щита, производству погонажных изделий, деталей для стандартного домостроения и другие деревообрабатывающие производства.

Область применения Quadro 521 SAW (11

Предприятия и цеха по производству столярно-строительных изделий, клееного бруса и щита, производству погонажных изделий, деталей для стандартного домостроения и другие деревообрабатывающие производства. Получаемые изделия

Схемы обработки Quadro 521 SAW (11

Конструктивные особенности Quadro 521 SAW (11

	Чугунная массивная литая станина, прошедшая точную механическую обработку за 1 установ А также специальную термическую обработку для снятия внутренних напряжений металла. Инновационная технология гарантирует максимальную жесткость, стабильность и долговечность станины, полностью исключает возможность возникновения вибрации даже при работе на высоких скоростях подачи или обработке массивных заготовок.

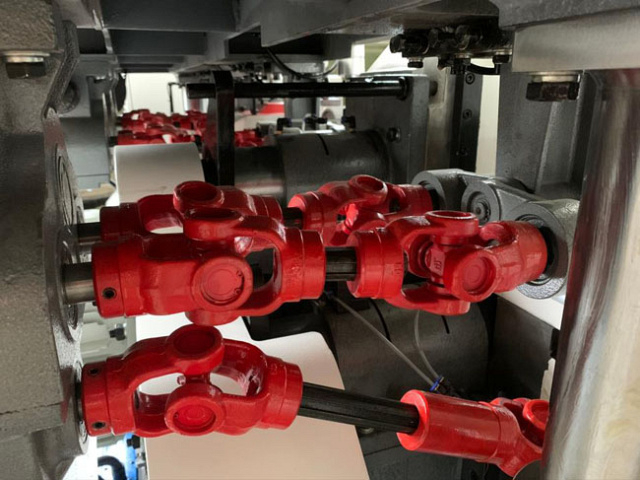

	Усиленные крестовины карданов и массивные редукторы Станок обладает колоссальным запасом прочности для максимальных нагрузок и режимов работы.
	Высокоскоростные прецизионные динамически сбалансированные шпиндели Отвечают всем требованиям автоматизированного современного производства, проходят обязательную предварительную обкатку перед установкой на станок, маркировку, балансировку. Шпиндели собраны на базе самых точных в мире подшипников известной фирмы NACHI (Япония).
	Электрокомпоненты В станке применяются электрокомпоненты ведущего мирового производителя – SIEMENS и SCHNEIDER.

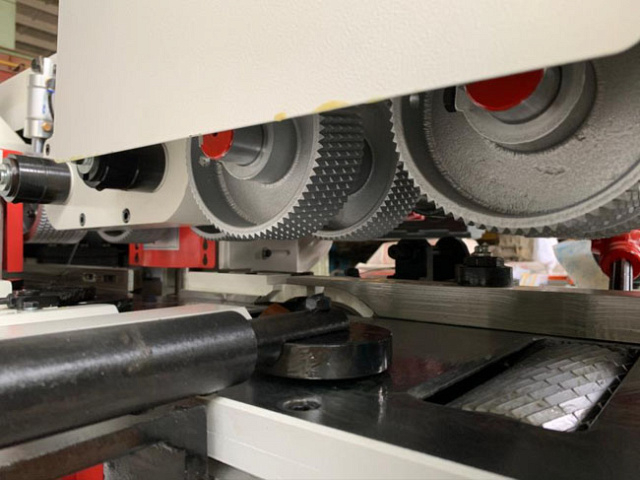

	Надежная система подачи и фиксации пиломатериала Система фиксации состоит из оптимального количества приводных роликов (расположенных как в столе, так и над столом). В столе станка расположены 4 приводных ролика. Необходимы для протяжки заготовок на высоких скоростях подачи, а также массивных заготовок естественной влажности.
	Клиновые ремни Установлены перед и после верхних шпинделей и исключают вероятность заклинивания заготовок на высоких скоростях подачи.
	Массивные прижимные плиты Установлены перед и после верхних шпинделей и исключают вероятность заклинивания заготовок на высоких скоростях подачи.

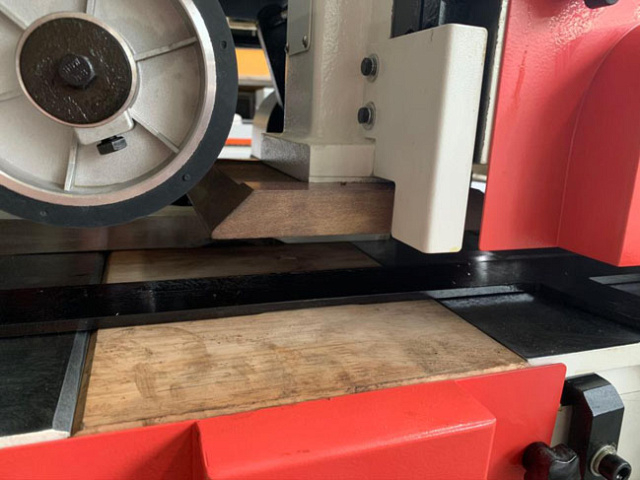

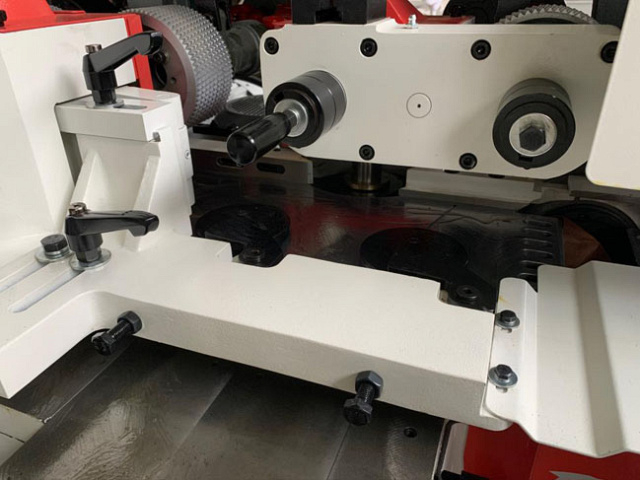

	Боковой роликовый прижимной блок 2 блока установлены перед первым горизонтальным и напротив правого вертикального шпинделя, обеспечивает оптимальное прилегание заготовки к направляющей линейке, исключая вероятность получения брака, а также позволяет обработать изделия небольшого сечения.

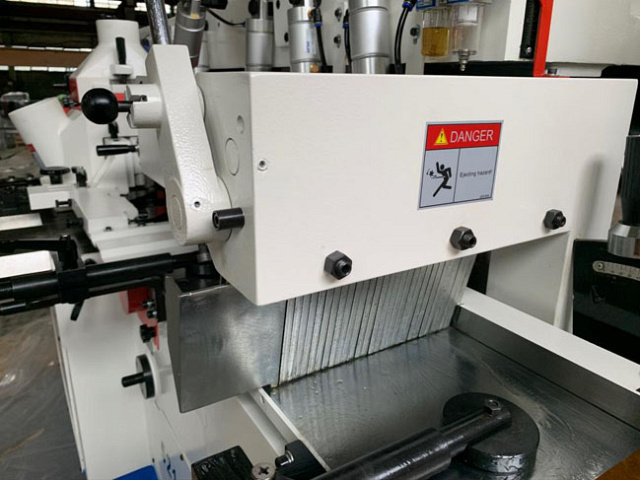

	Когтевая защита Когтевая защита на входе станка препятствует выбросу заготовки и обеспечивает повышенную безопасность работы на станке.

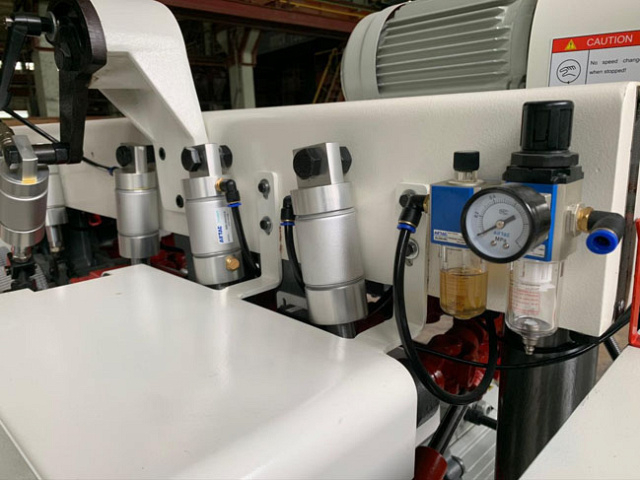

	Пневматическое управление прижимами Станок оснащен регуляторами с помощью которых управляются все прижимы (ролики). Это обеспечивает безупречное позиционирование заготовки в процессе обработки в каждой зоне. Настройка усилия прижима каждой группы прижимов роликов производится быстро и удобно с центрального пульта управления, при этом нет необходимости открывать защитное ограждение.
	Централизованная система смазки узлов Станок оснащен двумя насосами для дистанционной смазки всех направляющих и трущихся элементов станка.
	Частота вращения шпинделей 6800 об/мин Необходима для увеличения производительности с сохранением высокого качества продукции.
	Вариатор Станок оснащен бесступенчатой регулировкой скорости подачи от 8 до 33 м/мин.
	Смазка рабочего стола На стол в ручном режиме подается смазка через с помощью насоса. Смазка необходима для снижения усилия на систему подачи, повышение качества заготовок за счет исключения налипания смолы и стружки.
	Хромированный подающий стол Стол покрыт хромом для повышения износостойкости.

Комплектация Quadro 521 SAW (11

Стандартная

Дополнительный стол
Станок оснащен дополнительным столом и пластиной для установки дисковых пил диаметром до 230 мм (высота пропила 50 мм)

Технические характеристики Quadro 521 SAW (11

Характеристика	Значение
Количество шпинделей, шт.	5
Макс. сечение заготовки, мм	210 x 125
Скорость подачи, м/мин	8 - 33
Диаметр шпинделей, мм	40
Частота вращения шпинделей, об/мин	6800
Производимые изделия	столярно-строительные изделия / клееный брус / клееный щит / погонажные изделия / детали для стандартного домостроения
Джоинтер для прямых ножей	нет
Джоинтер для профильных ножей	нет
Контропоры	нет
Возможность установки пил	есть
Высота пропила, мм	50
Шпиндель №1, кВт	5,5 (1-го нижнего)
Шпиндель №2, кВт	5,5 (правого)
Шпиндель №3, кВт	5,5 (левого)
Шпиндель №4, кВт	7,5 (1-го верхнего)
Шпиндель №5, кВт	11 (2-го нижнего) пильный
Мощность двигателя подачи, кВт	4
Мощность двигателя подъема траверсы, кВт	0,75
Общая установленная мощность, кВт	39,25
Шпиндель №1, мм	125 (1-го нижнего)
Шпиндель №2, мм	110 - 180 (правого)
Шпиндель №3, мм	110 - 180 (левого)
Шпиндель №4, мм	110 - 180 (1-го верхнего)
Шпиндель №5, мм	230 (2-го нижнего) пильный
Ширина, мм	20 - 210
Толщина, мм	8 - 125
Длина наименьшая, мм	630 (250)
Длина, мм	3450
Ширина, мм	1660
Высота, мм	1750
Вес, кг	3600
	20 ~ 30
	30 ~ 40
	40 ~ 50
	50 ~ 60
Выбор мощности: для обработки заготовки толщиной 10 мм на каждую пилу требуется мощность примерно 0,75 кВт.

Макс. толщина реза, мм 8 - 125
Мощность, кВт 39,25
Масса, кг 3600
Модель 521 SAW
Type Четырехсторонний станок
Макс. сечение, мм 210 x 125
