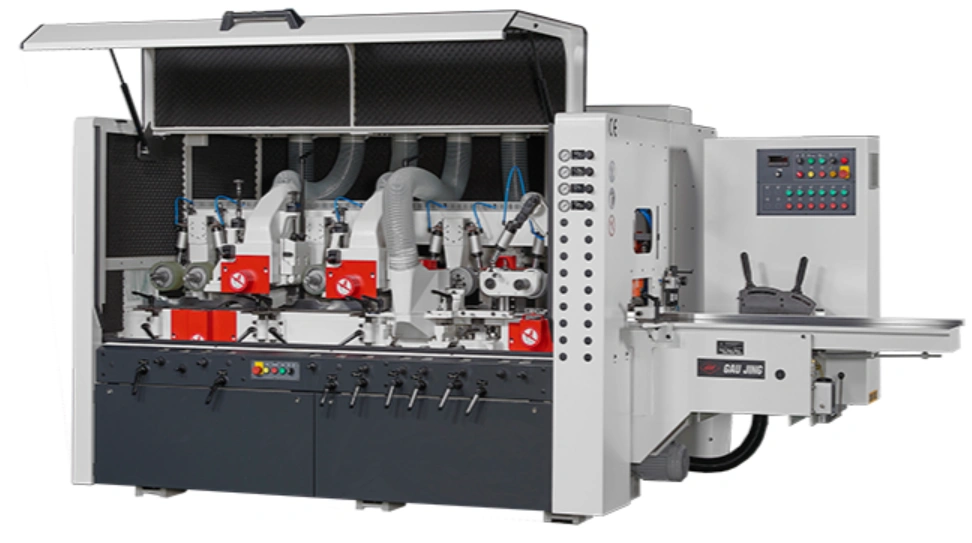

Четырехсторонний станок с системой быстросъёмных шпинделей POWERMAC EN5S23
(голосов 0)
Артикул: pri292219 Код товара: 108305
Под заказ
Станок предназначен для производства большинства погонажных изделий: вагонки, доски пола, планкена косого и прямого, палубной доски, блок-хауса, террасной доски, паркета, а так же стенового массивного и клееного бруса
СХЕМА ОБРАБОТКИ:
ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:
ПРЕИМУЩЕСТВА:
- Надежная массивная станина, прошедшая специальную термообработку
- Высокий уровень надежности благодаря мощной конструкции станка и качественным комплектующим
- Система быстрой смены шпинделей POWERLOCK HSK85
- Настройка положения вертикальных шпинделей серводвигателями
- Система автоматического позиционирования вертикальных шпинделей «АТS» с возможностью сохранения до 200 настроек
- Увеличение частоты вращения шпинделей до 8000 об/мин
- Стабильная и надежная подача заготовки системой протяжных роликов
- Боковой и верхние упоры обеспечивают надежный прижим заготовки в момент обработки
- Централизованная система смазки всех подвижных агрегатов
- Надежные электрокомпоненты
Конструктивные особенности POWERMAC EN5S23
|
МАССИВНАЯ СТАНИНА
Проходит специальную термическую обработку для снятия внутренних напряжений металла. Инновационная технология гарантирует максимальную жесткость, стабильность и долговечность станины, полностью исключает возможность возникновения вибрации даже при работе на высоких скоростях подачи или обработке массивных заготовок |
|
ПАНЕЛЬ УПРАВЛЕНИЯ
Станок оснащен простой и интуитивно-понятной панелью управления оператора. Система управления ATS позволяет производить позиционирование 2-го и 3-го шпинделя серводвигателями с ЖК дисплея. Удобный 15-дюймовый сенсорный экран обеспечивает легкое управление. Система позволяет сохранить в программе до 200 настроек |
|

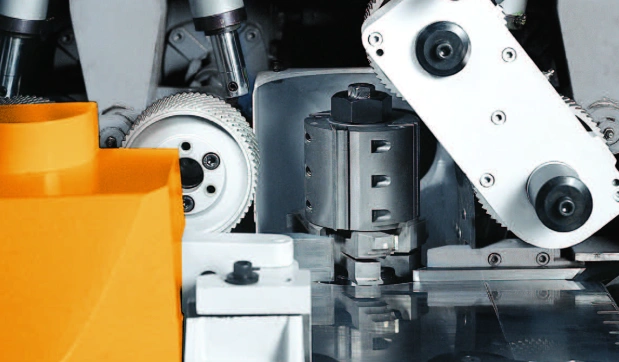

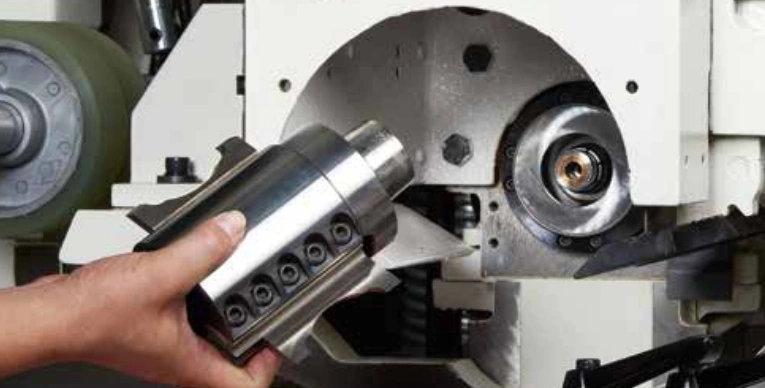

ВЫСОКОСКОРОСТНЫЕ БЫСТРОСЪЕМНЫЕ ШПИНДЕЛИ HSK85
Превосходная система POWERLOCK обеспечивает высокую точность, жёсткость, быструю смену инструмента, универсальность применения и исключительную балансировку. Система POWERLOCK не только обеспечивает идеальное качество поверхности, но и позволяет регулировать скорость вращения в диапазоне от 6000 до 12000 об/мин для различных задач обработки. Эта универсальность делает систему POWERLOCK идеальным выбором для современных задач деревообработки |
|
ИНВЕРТОР СКОРОСТИ ПОДАЧИ
Станок оснащен бесступенчатой регулировкой скорости подачи (6-40 м/мин) |
|

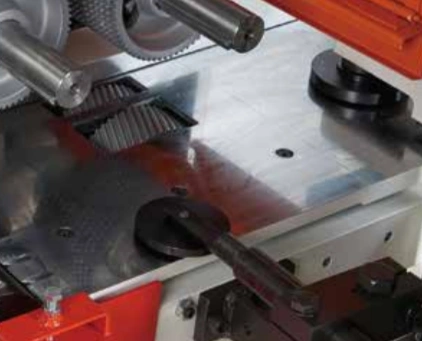

БОКОВЫЕ УПОРЫ НА ПОДАЮЩЕМ СТОЛЕ
Обеспечивает точное базирование заготовки на подающем столе |
|

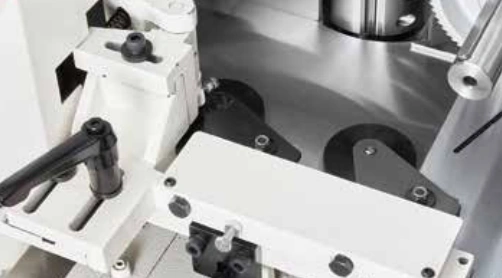

БОКОВОЙ УПОР НАПРОТИВ ПРАВОГО ШПИНДЕЛЯ
Расположен напротив правого шпинделя. Надежно прижимает заготовку к зоне резания правого шпинделя. Имеет быструю механическую настройку |
|

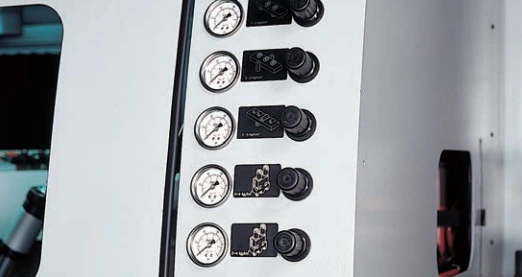

УПРАВЛЕНИЕ ПНЕВМАТИЧЕСКИМИ ПРИЖИМАМИ
Станок оснащен регуляторами, с помощью которых управляются все прижимы (ролики, прижимные плиты) Это обеспечивает безупречное позиционирование заготовки в процессе обработки в каждой зоне |
|

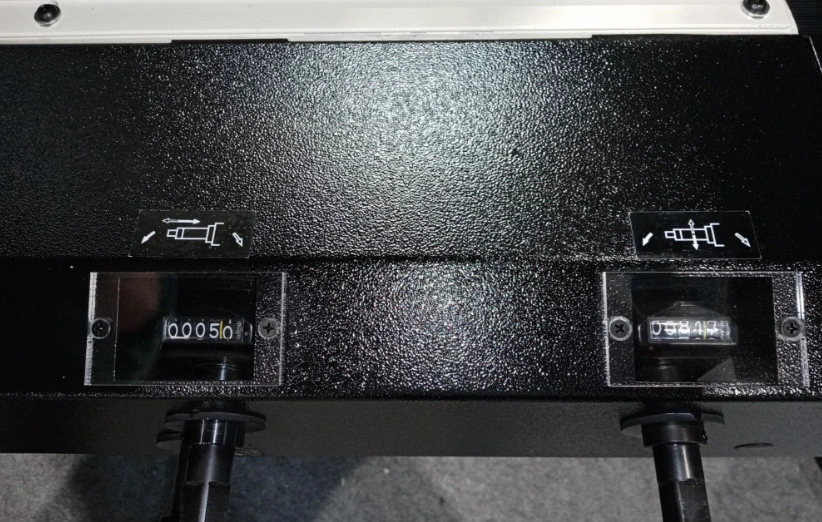

ЦИФРОВАЯ СИСТЕМА ПОЗИЦИОНИРОВАНИЯ ШПИНДЕЛЕЙ
Настройки шпинделей производятся на передней части станка. Позиционирование рабочих агрегатов на требуемый размер производится по цифровым индикаторам, что позволяет быстро производить перенастройку положения шпинделей |
|

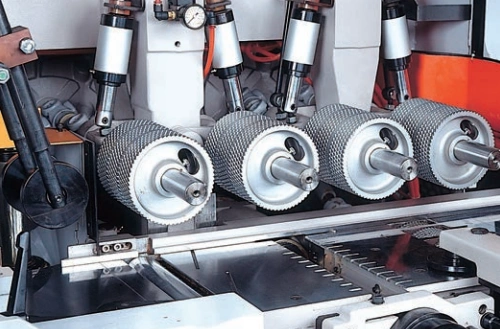

НАДЕЖНАЯ СИСТЕМА ПОДАЧИ И ФИКСАЦИИ ПИЛОМАТЕРИАЛА
Система фиксации состоит из оптимального количества приводных роликов, расположенных как в столе, так и над столом. Секционные ролики на верхней прижимной группе для удобства настройки прижима заготовок разной ширины |
|
ОБРЕЗИНЕННЫЕ ПОДАЮЩИЕ РОЛИКИ
На выходе из станка установлена группа обрезиненных роликов диаметром 140 мм. Исключают повреждения поверхности обработанных заготовок |
|

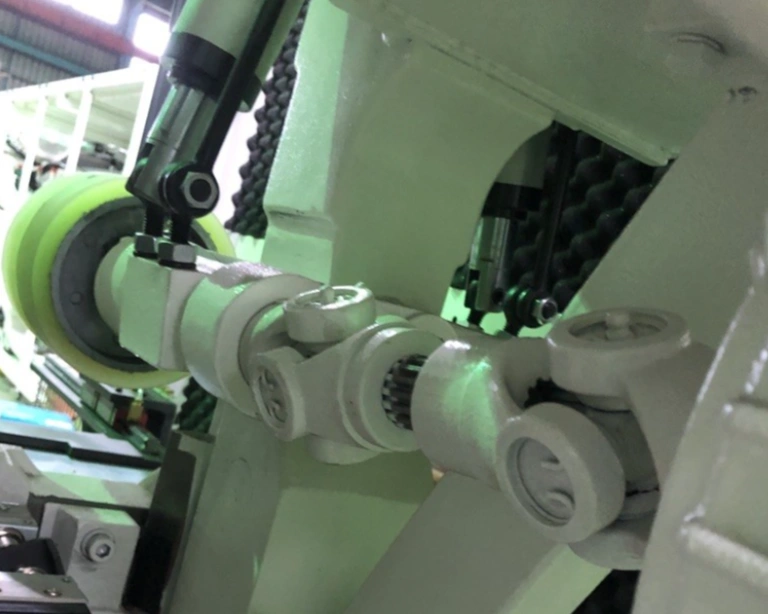

УСИЛЕННЫЕ КРЕСТОВИНЫ КАРДАНОВ И МАССИВНЫЕ РЕДУКТОРЫ
У станка колоссальный запас прочности для максимальных нагрузок и режимов работы. Привод подачи передающий крутящий момент на вальцы подачи через мощные редукторы и усиленные карданы |
|
РЕГУЛИРОВКА БОКОВЫХ ШПИНЕДЕЛЕЙ ВЕРТИКАЛИ ДО 80 мм
Это позволяет устанавливать различные типы режущих головок на вертикальный шпиндель и избавляет от необходимости менять фрезы |
|
ОТДЕЛЬНЫЕ ДВИГАТЕЛИ НА КАЖДЫЙ ШПИНДЕЛЬ
Раздельные двигатели каждого шпинделя обеспечивают их максимальное КПД |
|
ХРОМИРОВАННЫЙ СТОЛ
Подающий стол покрыт хромом толщиной 0,3 мм. для повышения износостойкости. Длина стола 1800 мм |
|
ЦЕНТРАЛИЗОВАННАЯ СИСТЕМА СМАЗКИ
Обеспечивает надежную подачу смазки на все подвижные агрегаты станка |
|
ЭЛЕКТРОКОМПОНЕНТЫ
В станке применяются электрокомпоненты ведущего мирового производителя – Schneider Electric |
Технические характеристики станка POWERMAC EN5S23
| Общие характеристики | |
| Диаметр верхних протягивающих роликов, мм | 140 |
| Диаметр протягивающих роликов в столе, мм | 100 |
| Вертикальное перемещение правого и левого шпинделя, мм | 80 |
| Система крепления шпинделей | HSK85 |
| Привод вертикальных шпинделей | Серводвигатели |
| Система позиционирования вертикальных шпинделей | ATS |
| Длина подающего стола, мм | 1800 |
| Количество шпинделей, шт | 5 |
| Рабочая ширина обработки, мм | 20 - 260 |
| Диаметр шпинделей, мм | 40 |
| Диаметр инструмента первого нижнего шпинделя, мм | 125 - 160 |
| Диаметр инструмента первого правого шпинделя, мм | 125 - 180 |
| Диаметр инструмента первого левого шпинделя, мм | 125 - 180 |
| Диаметр инструмента первого верхнего шпинделя, мм | 125 - 200 |
| Диаметр инструмента второго верхнего шпинделя, мм | 125 - 200 |
| Частота вращения шпинделей, об/мин | 8000 |
| Скорость подачи, м/мин | 6 - 40 |
| Параметры обработки | |
| Толщина обработки, мм | 10 - 160 |
| Мощность узлов | |
| Мощность двигателя 1-го нижнего горизонтального шпинделя, кВт | 11 |
| Мощность двигателя 1-го правого вертикального шпинделя, кВт | 7.5 |
| Мощность двигателя 1-го левого вертикального шпинделя, кВт | 7.5 |
| Мощность двигателя 1-го верхнего горизонтального шпинделя, кВт | 10 |
| Мощность двигателя 2-го верхнего горизонтального шпинделя, кВт | 7.5 |
| Мощность двигателя подъема траверсы, кВт | 0.75 |
| Мощность двигателя подачи, кВт | 4 |
| Мощность (общая), кВт | 40.7 |
| Аспирация | |
| Диаметр патрубков стружкоприемников, мм | 125 |
| Габаритные размеры | |
| Длина, мм | 3390 |
| Ширина, мм | 1870 |
| Высота, мм | 1840 |
| Вес, кг | 5100 |
