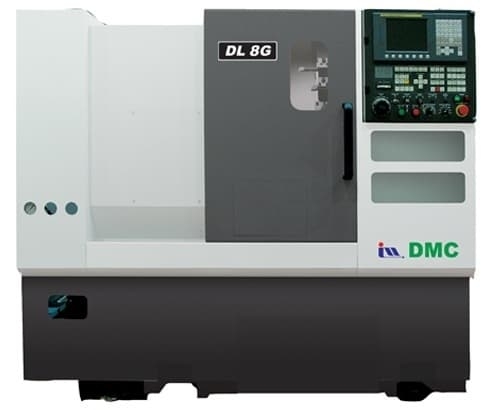

Токарный станок с ЧПУ DMC DL 8G

Токарный станок с ЧПУ DMC DL 8G

Токарный станок с ЧПУ DMC DL 8G от компании 'Невастанкомаш' - это надежное и производительное оборудование, которое позволит вам значительно увеличить производительность и качество вашего производства.

Преимущества токарного станка с ЧПУ DMC DL 8G:

• Высокая точность обработки
• Быстрая и эффективная настройка
• Надежность и долговечность
• Простота в обслуживании
• Широкий спектр функциональных возможностей

Особенности токарного станка с ЧПУ DMC DL 8G:

• Контроль и управление процессом обработки с помощью ЧПУ
• Специальное программное обеспечение для оптимизации производственных процессов
• Мощный и надежный двигатель
• Множество настроек для различных видов обработки

Токарный станок с ЧПУ DMC DL 8G идеально подходит для использования в различных отраслях промышленности, таких как металлообработка, автомобильное производство, машиностроение и другие.

Приобретая токарный станок с ЧПУ DMC DL 8G вы получаете надежного партнера для вашего производства, который поможет вам увеличить производительность и качество продукции.

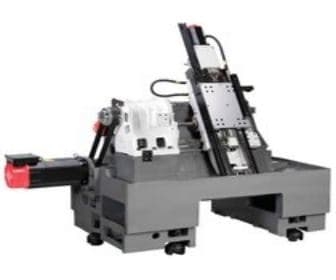

 Станки серии G – первый выбор для метизных производств и для изготовления простых деталей. Где не требуется большое кол-во инструмента Возможность установки 6ти инструментов. Чугунная цельная литая жесткая станина. Классическое исполнение станины с высокой степенью жесткости наряду с высокотехнологичными решениями и качеством литья обеспечивают исключительное качество. Наклон станины в 60° обеспечивают легкое удаление стружки из рабочей зоны станка. Последующая транспортировка стружки происходит с помощью стружкоуборочного транспортера (опция). Такая конструкция проста в обслуживании и зарекомендовала себя.  Данный тип станины в процессе обслуживания имеет малые, не значительные тепловые деформации.

  Станки моделей DL 6G / 8G имеют станину, выполненную с наклоном 60°. Линейные направляющие и приводные механизмы защищены телескопическими стальными кожухами. Это предотвращает загрязнение, защищает от попадания стружки и как продлевает срок эксплуатации станка с заданными точностным характеристиками. Станина усилена системой ребер жесткости. Ребра жесткости предназначены для упрочнения конструкции, предания её жесткости, предотвращают перекос станины и ее коробление. Система ребер жесткости позволяет равномерно распределять тепло по всей площади станины и эффективно его отводить. В станках DMC DL 6G применяются высокоточные шарико-винтовые пары (ШВП). В шарико-винтовых передачах трение скольжения заменено трением качения. Винт и гайку разделяют ряды шариков, перемещающиеся в углублениях резьбы винта. Рециркуляция шариков обеспечивается возвратными каналами.

 Такая система обеспечивает токарному станку DMC DL 8G:

• работу при больших нагрузках;
• высокую плавность хода;
• низкий уровень шума;
• долговечность;
• большой КПД;
• легкие усилия по перемещению;
• малое трение покоя
• возможность работы при больших скоростях;
• точность позиционирования;
• большую жесткость;
• отсутствие люфта;
• возможность регулирования преднатяга.

 Шарико-винтовые пары обладают высокой жесткостью в сочетании с высокой плавностью и точностью хода, что обеспечивает максимальное качество обработки.

 Особенностью ШВП в данной серии станков является схема привода: от вала серводвигателя напрямую через соединительную муфту на винт ШВП.

 Прямой привод обеспечивает движение во время механической обработки без шума, без зазора и без вибрации с заданной точностью.

 Станки данной серии DMC DL 8G имеют исключительно малое время смены инструмента.

 Это обусловлено тем, что для смены инструмента работающего в зоне обработки, инструментальный стол должен выполнить малое количество перемещений на холостых ходах. За счет чего уменьшается машинное время и увеличивается производительность. Отсутствие револьверной головы приводит к уменьшению стоимости станки, при сохраннее качества, надежности станка и точности обработке.

Станки моделей DL 6G / 8G имеют станину, выполненную с наклоном станины.

Жесткий высокоточный шпиндель.

Для обеспечения чрезвычайно высокой стабильности станка шпиндель установлен на сдвоенных цилиндрических роликовых и угловых упорных подшипниках в передней и задней точках опоры шпинделя.

А специальная система смазки в виде смазочных каналов, расположенных в литье шпиндельной бабки, позволяет свести к минимуму тепловую деформацию шпинделя.

Шарико-винтовая пара

В станках серии DL применяются высокоточные шарико-винтовые пары (ШВП). В шарико-винтовых передачах трение скольжения заменено трением качения. Винт и гайку разделяют ряды шариков, перемещающиеся в углублениях резьбы винта. Рециркуляция шариков обеспечивается возвратными каналами, идущими параллельно оси винта.

Автоматическая дверь рабочей зоны (опция)

Эта система автоматически открывает и закрывает двери станка по команде программы, чтобы снизить усталость оператора, а также позволяет автоматически выполнять операции при использовании роботизированного устройства загрузки / выгрузки.

ЧПУ Fanuc 0i-Mate TD обеспечивает:

• Одновременный контроль - 2-х осей;
• Минимальные задаваемые перемещения по осям X 0,0005 мм / Z 0,001 мм;
• Максимальный программируемый размер ± 9999,999 мм;
• Язык (код) программирования EIA / ISO;
• Программируемые подачи резания 1-20,000 мм/мин;
• Интерполяция - Линейная / Круговая;
• Программирование координат - Абсолютные/ Относительные;
• Код подач - M;
• Код вращения шпинделя - S;
• Код смены инструмента - T;
• Таблица коррекции инструмента на 64 позиции.
• Шпиндель и суппорт приводятся в движение от асинхронных двигателей, что обеспечивает быстрое позиционирование с минимальным временем отклика, высокие скорости быстрых перемещений.

Технические характеристики DMC DL 8G

Стандартная комплектация DL 8G:

• ЧПУ Fanuc 0i Mate TD;
• Гидравличекий патрон Ø200 мм (8");
• Кабинетная защита рабочей зоны;
• Система подачи СОЖ;
• Стандартный комплект инструментальных блоков;
• Комплект мягких кулачков - 2 шт;
• Замок двери рабочей зоны;
• Сигнальная лампа;
• Педаль управления патроном;
• Гидравлическая система;
• Трансформатор;
• Интерфейс устройства прутковой подачи;
• Вспомогательный инструмент;
• Инструкция по эксплуатации.

Дополнительная комплектация DMC DL 8G:

• Стружкоуборочный конвейер;
• Автоматическая дверь рабочей зоны;
• Улавливатель готовых деталей;

• Ø обработки над станиной, мм 490
• Ø обработки над супортом, мм 100
• Расстояние между центрами (рмц), мм 240
• ЧПУ Fanuc 0i-Mate TD
• Макс. обороты 6000
• Напряжение, В 380
• Мощность, кВт 21
• Масса, кг 2600
• Модель DMC DL 8G
• Производство Южная Корея
• Type Токарный станок с чпу
