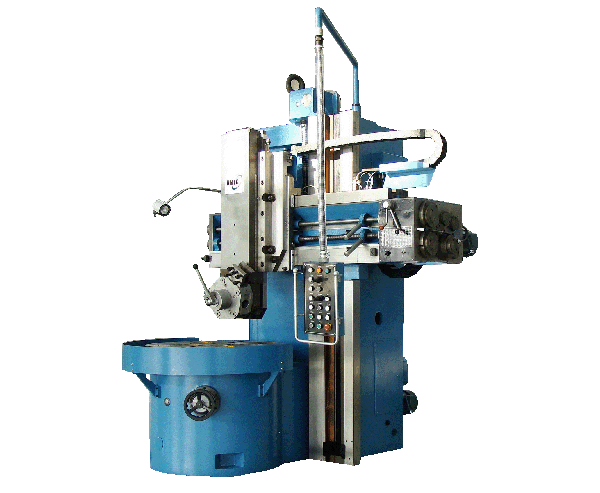

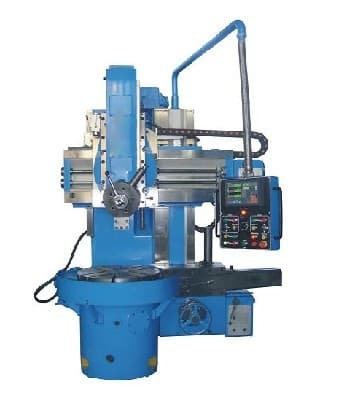

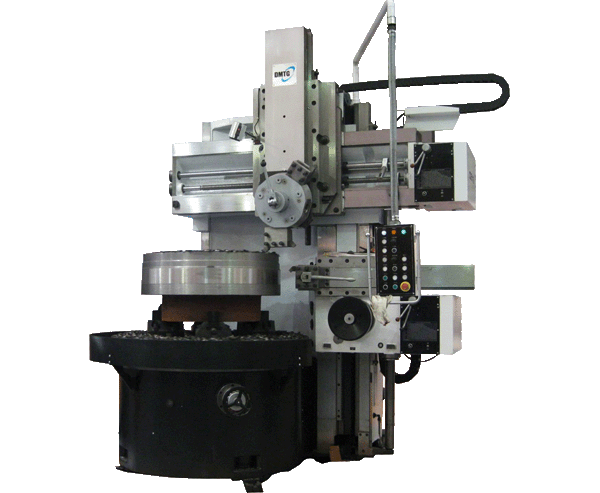

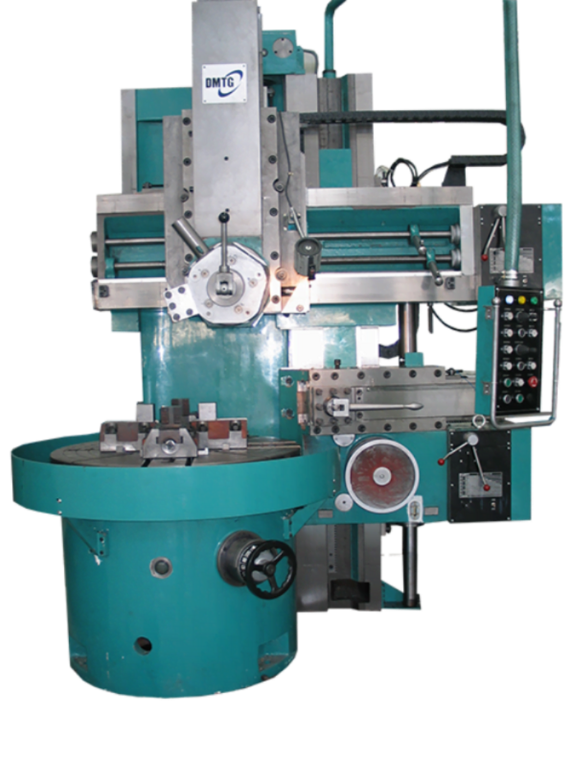

Одностоечный токарно-карусельный станок Dmtg C5120

Одностоечный токарно-карусельный станок Dmtg C5120

Описание товара

Одностоечный токарно-карусельный станок Dmtg C5120 - это надежное и мощное оборудование, которое предназначено для обработки крупногабаритных деталей. Этот станок отличается высокой производительностью, точностью и надежностью.

Преимущества

• Высокая производительность
• Точная обработка деталей
• Надежность и долговечность
• Простота в эксплуатации

Особенности

• Одностоечное исполнение
• Карусельный стол с возможностью поворота
• Мощный шпиндель
• Система управления с ЧПУ

Назначение

Одностоечный токарно-карусельный станок Dmtg C5120 используется для точной обработки крупногабаритных деталей, таких как корпуса насосов, крышки редукторов, диски турбин и многое другое.

Сферы применения

Этот станок находит свое применение в различных отраслях промышленности, включая машиностроение, энергетику, авиацию, судостроение и другие.

Токарно-карусельный станок DMTG C5120 с УЦИ, предназначен для обработки изделий большой массы с относительно небольшой длиной. Отличительной особенностью данного станка является вертикальное расположение шпинделя, а также вертикальный и боковой суппорты. Вертикальный суппорт оснащен четырехпозиционным инструментальным резцедержателем и может наклоняться, что позволяет легко обрабатывать конические поверхности. Вертикальное и горизонтальное перемещение суппортов происходит, благодаря асинхронным электродвигателями через коробку подач, которая имеет 12 ступеней и ходовые винты. Боковой суппорт тоже оснащен четырехпозиционным инструментальным резцедержателем. Они имеют точность позиционирования и отличаются долговечностью. Салазки суппортов уравновешены с помощью гидравлического компенсирующего цилиндра. Данные токарно-карусельные станки позволяют производить обработку простых и сложных деталей с обеспечением стабильной точности в сочетании с широкими технологическими возможностями. Кинематика станков позволяет производить наружное и внутреннее точение цилиндрических и конических поверхностей, точение торцевых поверхностей.

Варианты использования токарно-карусельного станка dmtg c5120

• черновая и чистовая обработка заготовок массой до 10000 кг;
• обработка наружных, внутренних и торцевых поверхностей заготовок в виде тел вращения;
• обтачивание и растачивание цилиндрических и конических поверхностей;
• прорезка канавок и отрезка;
• сверление, зенкерование и развертывание центральных отверстий и снятие фаски.

Жесткость конструкции станка позволяет обрабатывать уникальные массивные изделия с высокой степенью точности. Горизонтальное расположение плоскости планшайбы, на которой закрепляют обрабатываемую деталь, облегчает и ускоряет ее установку и выверку. Станок подходит для единичного выпуска деталей и мелкосерийного производства.

Особенности конструкции одностоечного токарно-карусельного станка dmtg c5120

• вертикальное расположение шпинделя (позволяет обрабатывать заготовки большей массы и диаметра);
• планшайба с независимо перемещаемыми кулачками;
• обработка заготовок относительно небольшой длины, но относительно большого веса и диаметра;
• возможность использования вертикального и горизонтального суппортов;
• основание и стойка станка жестко скреплены между собой;
• направляющие и трапецеидальные винты отвечают за перемещение траверсы и суппортов;
• отсутствие электромагнитных муфт в приводе главного движения.

Преимущества станка dmtg c5120

• относительно небольшое занимаемое пространство;
• высокая мощность шпинделя;
• наличие нескольких суппортов;
• наличие устройства цифровой индикации (УЦИ) и оптических/магнитных линеек.
• Устройства цифровой индикации влияют на повышение производительности работы, а также точностных характеристик и выполнение сложных операций.
• Изделие, закрепленное на планшайбе, совершает плавное вращательное движение, а инструмент – поступательное рабочее движение с выбранной скоростью подачи.

Технические характеристики dmtg c5120

Комплект поставки dmtg c5120

1. Станок
2. Вертикальный суппорт с резцедержкой на 5 позиций
3. Подвесной пульт управления
4. Освещение рабочей зоны
5. Кулачки планшайбы
6. Руководство по эксплуатации на русском языке.
7. УЦИ на 2 оси.

Дополнительные опции dmtg c5120

• Горизонтальный суппорт с резцедержкой на 4 позиции
• Система ЧПУ
• Клиновые башмаки
• Расточные оправки
• Анкерные болты.

• Ø планшайбы, мм 1800
• Напряжение, В 380
• Мощность, кВт 30
• Масса, кг 17500
• Объем для доставки, м3 35.771
• Модель C5120
• Производство Китай
• Type Одностоечный токарно-карусельный станок
