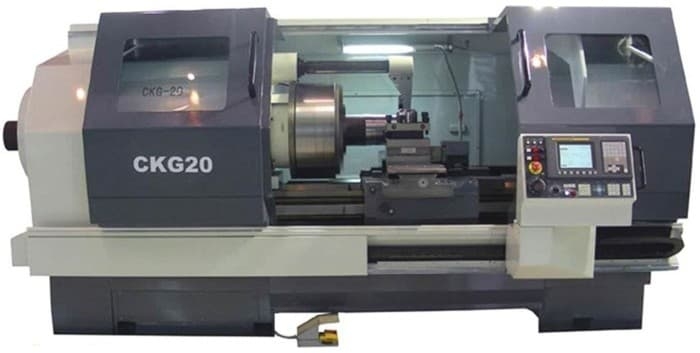

Трубонарезной станок с ЧПУ Dmtg CKG20

Трубонарезной станок с ЧПУ Dmtg CKG20

Описание товара

Трубонарезной станок с ЧПУ Dmtg CKG20 - это надежное и высокоточное оборудование, предназначенное для нарезки резьбы на трубах различного диаметра. Этот станок обладает продвинутыми функциями и возможностями, что делает его идеальным выбором для производственных предприятий, занимающихся обработкой металла.

Преимущества товара:

• Высокая точность и качество нарезки резьбы
• Простое и удобное управление с помощью ЧПУ
• Быстрая и эффективная работа
• Надежность и долговечность
• Широкий диапазон диаметров труб

Особенности товара:

• ЧПУ система для точного контроля процесса нарезки
• Интуитивно понятный интерфейс для удобного использования
• Автоматическая система смазки для продления срока службы оборудования
• Установка и настройка инструмента в несколько простых шагов

Назначение товара:

Трубонарезной станок с ЧПУ Dmtg CKG20 предназначен для быстрой и качественной нарезки резьбы на трубах различного диаметра. Он идеально подходит для использования на производственных предприятиях, где требуется точная и эффективная обработка металлических изделий.

Сферы применения:

• Машиностроение
• Строительство
• Нефтегазовая промышленность
• Автомобильная промышленность
• Производство металлических конструкций

Трубонарезной станок CKG20 с ЧПУ Фанук предназначен для обработки труб и деталей к ним, включая нарезание резьбы в условиях единичного и серийного производства. На трубонарезном станке CKG20 с ЧПУ обрабатываются цилиндрические и конусные резьбы.

Такие станки могут использоваться для токарной обработки внешних цилиндрических поверхностей, расточки или обработки конусных отверстий, также как и на токарных станках.Трубонарезные станки с ЧПУ CKG20 имеют жесткую и надежную конструкцию, обладают превосходными техническими характеристиками, обеспечивающими обработку деталей с прогрессивными режимами резания.

Преимущества Dmtg CKG20

1. Высокопроизводительный и точный трубонарезной станок с ЧПУ для токарной обработки труб и деталей трубных соединений.
2. Предназначен для точения и нарезки резьбы на металлических трубах, в том числе применяемых для добычи и транспортировки нефти и природного газа: обработки насосно-компрессорных труб и муфт по ГОСТ 633-80, нарезки резьбы на обсадные трубы ОТТМ, ОТТГ, Баттресс по ГОСТ 832-80, нарезки замковой резьбы на бурильных трубах, переводниках и т.д.
3. Разработан на основе токарного станка с ЧПУ CKE6163, отличается доработанной передней бабкой с увеличенным до 205 мм проходным отверстием шпинделя и двойным пневматическим трубонарезным патроном для зажима трубы.
4. Легко встраивается в автоматизированные производственные линии.
5. Инновационная система ЧПУ Fanuc 0i TF (опция: Siemens 828D)
6. Сервоприводы по осям (ось Х - Fanuc Beta 8is, ось Z - Fanuc Beta 22is) обеспечивают быстрый ход, высокую точность и длительный срок службы.
7. 4-позиционный электромеханический сменщик инструмента.
8. Передний и задний пневматические 3-кулачковые трубозажимные патроны.
9. Высокая жесткость и прочность монолитной станины сложной формы с многочисленными ребрами жесткости.
10. Закаленные призматические направляющие станины (не ниже HRC 50).
11. Высокоточные направляющие покрыты специальным низкофрикционным покрытием Turcite-B, которое обеспечивает длительное сохранение точности, плавное и точное перемещение суппорта станка.
12. Шлифованные шариковые винты перемещений по всем осям класса точности С3.
13. Высокоточные шариковые винты и жесткие прецизионные подшипники обеспечивают точное позиционирование и позволяют проводить точение с большим съемом стружки.
14. Полностью закрытая рабочая зона с защитными устройствами.
15. Удобное расположение блока управления.
16. Передние раздвижные дверцы с большими прозрачными окнами.
17. Микропереключатели предотвращают запуск станка при открытых дверцах и блокируют их во время работы.
18. Автоматическая импульсная система смазки направляющих и ходовых винтов.
19. Циркуляционная система смазки шпиндельной бабки.

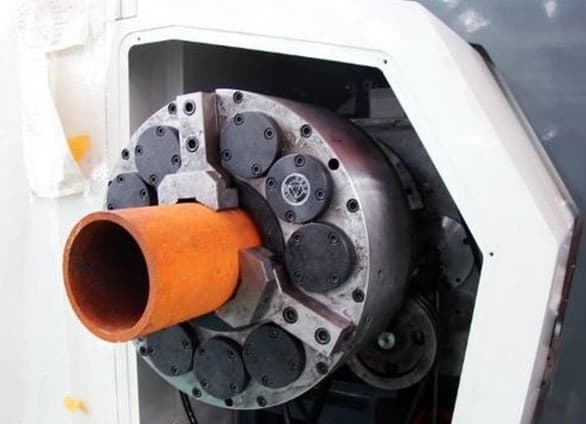

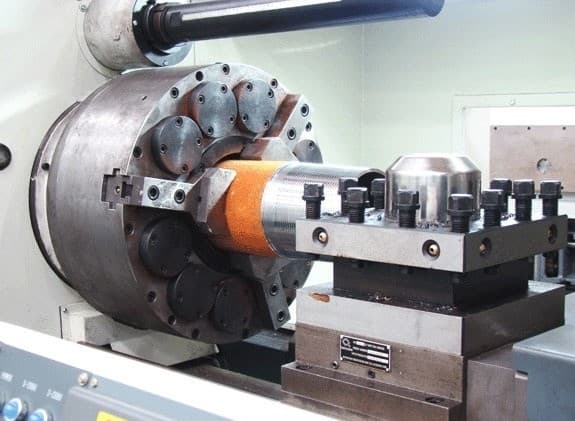

Передний трубонарезной патрон	Задний трубонарезной патрон
Пневматический 3-кулачковый трубонарезной патрон Ø200 мм	Работает синхронно с передним патроном, обеспечивает надежное зажатие трубы

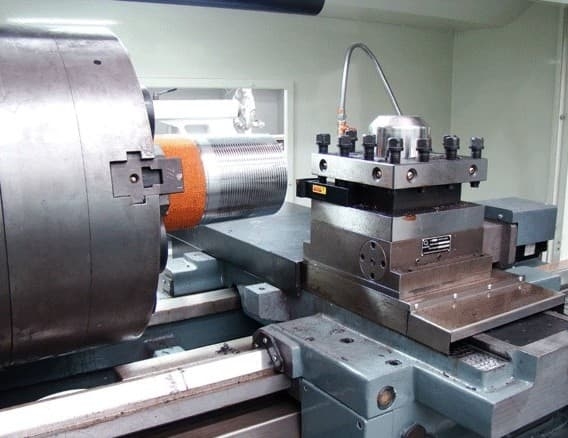

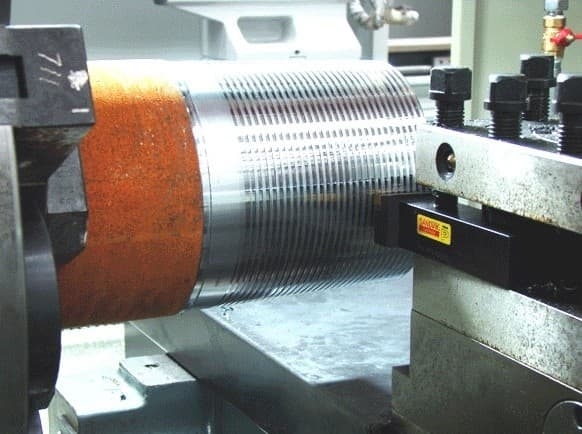

4-позиционный сменщик инструмента	Нарезание резьбы
Жесткая автоматическая резцедержка с вертикальной осью	Высокое качество нарезаемой резьбы

Технические характеристики Dmtg CKG20

Комплект поставки Dmtg CKG20

1. Два пневматических 3-кулачковых трубозажимных патрона Ø200 мм
2. 4-позиционный электромеханический сменщик инструмента

Дополнительные опции Dmtg CKG20

1. Система ЧПУ Siemens 828D
2. Подшипники шпинделя NSK (Япония).
3. Кондиционер электрошкафа

• Ø обработки над станиной, мм 630
• Ø обработки над супортом, мм 320
• Расстояние между центрами (рмц), мм 785
• ЧПУ Fanuc 0i TF (5)
• Макс. обороты 610
• Напряжение, В 380
• Мощность, кВт 11
• Масса, кг 5200
• Модель CKG20
• Type Трубонарезной станок с чпу
