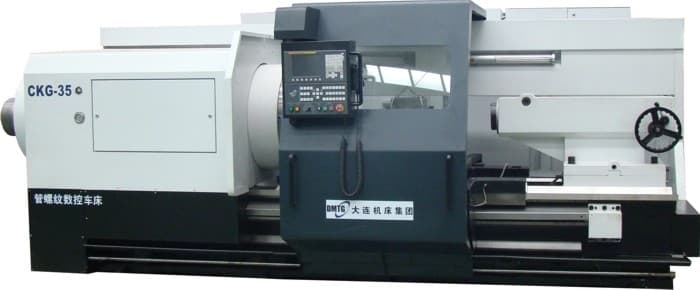

Трубонарезной станок с ЧПУ Dmtg CKG35 /2700

Преимущества трубонарезного станка Dmtg CKG35/2700:

• Высокая точность и качество обработки
• Автоматизированное управление с ЧПУ
• Широкий диапазон диаметров труб для нарезки
• Надежность и долгий срок службы

Особенности трубонарезного станка Dmtg CKG35/2700:

• Мощный и прочный металлический корпус
• Интуитивно понятный интерфейс для управления
• Возможность нарезки резьбы различных стандартов
• Программируемые настройки для оптимальной работы

Назначение трубонарезного станка Dmtg CKG35/2700:

Трубонарезной станок предназначен для быстрой и точной нарезки резьбы на металлических трубах различных диаметров.

Сферы применения трубонарезного станка Dmtg CKG35/2700:

• Промышленное производство
• Строительство
• Ремонтно-строительные работы
• Судостроение

Высокопроизводительный и точный трубонарезной станок CKG35 с ЧПУ для токарной обработки труб и деталей трубных соединений. Предназначен для точения и нарезки резьбы на металлических трубах, в том числе применяемых для добычи и транспортировки нефти и природного газа: обработки насосно-компрессорных труб и муфт по ГОСТ 633-80, нарезки резьбы на обсадные трубы ОТТМ, ОТТГ, Баттресс по ГОСТ 832-80, нарезки замковой резьбы на бурильных трубах, переводниках и т.д.

Особенности Dmtg CKG35 /2700

• Разработан на основе токарного станка с ЧПУ CKE61100M, отличается доработанной передней бабкой с увеличенным до 205 мм проходным отверстием шпинделя и двойным гидравлическим трубонарезным патроном для зажима трубы.
• Легко встраивается в автоматизированные производственные линии.
• Инновационная система ЧПУ Fanuc 0i TD (опция: Siemens 828D)
• Сервоприводы по осям (ось Х - Fanuc Beta 8is, ось Z - Fanuc Beta 22is) обеспечивают быстрый ход, высокую точность и длительный срок службы.
• 4-позиционный электромеханический сменщик инструмента.
• Передний и задний гидравлические 3-кулачковые трубозажимные патроны.
• Высокая жесткость и прочность монолитной станины сложной формы с многочисленными ребрами жесткости.
• Закаленные призматические направляющие станины (не ниже HRC 50).
• Высокоточные направляющие покрыты специальным низкофрикционным покрытием Turcite-B, которое обеспечивает длительное сохранение точности, плавное и точное перемещение суппорта станка.
• Шлифованные шариковые винты перемещений по всем осям класса точности С3.
• Высокоточные шариковые винты и жесткие прецизионные подшипники обеспечивают точное позиционирование и позволяют проводить точение с большим съемом стружки.
• Автоматическая импульсная система смазки направляющих и ходовых винтов.
• Циркуляционная система смазки шпиндельной бабки.

Технические характеристики Dmtg CKG35 /2700

Комплектация Dmtg CKG35 /2700

• Два гидравлических 3-кулачковых трубозажимных патрона Ø350 мм
• 4-позиционный электромеханический сменщик инструмента
• Механическая задняя бабка

Дополнительная оснастка

• Система ЧПУ Siemens 828D (выгодный лизинг от "Сименс Финанс")
• Подшипники шпинделя NSK (Япония).
• Кондиционер электрошкафа

• Ø обработки над станиной, мм 1000
• Ø обработки над супортом, мм 630
• Расстояние между центрами (рмц), мм 2700
• ЧПУ Fanuc 0i TD
• Макс. обороты 320
• Напряжение, В 380
• Мощность, кВт 22
• Масса, кг 10200
• Модель CKG35 /2700
• Type Трубонарезной станок с чпу
