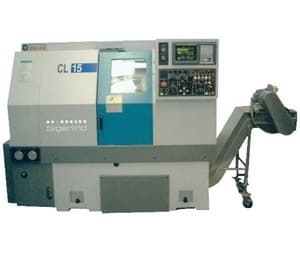

Токарный обрабатывающий центр Dmtg CL15

Преимущества токарного обрабатывающего центра Dmtg CL15:

• Высокая производительность и точность обработки
• Надежность и долговечность
• Простота в эксплуатации
• Широкий диапазон настраиваемых параметров

Особенности токарного обрабатывающего центра dmtg cl15:

• Мощный и эффективный двигатель
• Сверхточная система контроля положения инструмента
• Интуитивно понятный интерфейс управления
• Многофункциональная панель управления

Назначение токарного обрабатывающего центра dmtg cl15:

Токарный обрабатывающий центр Dmtg CL15 предназначен для точной и высокопроизводительной обработки деталей из металла. Он идеально подходит для производства запчастей, инструментов, элементов машин и многого другого.

Сферы применения токарного обрабатывающего центра dmtg cl15:

• Машиностроение
• Авиационная промышленность
• Автомобильное производство
• Металлообработка

Токарный обрабатывающий центр Dmtg CL15 предназначен для патронной и центровой обработки с высокой точностью в один или несколько проходов наружных и внутренних поверхностей деталей типа тел вращения со ступенчатым и криволинейным профилем, различной сложности, включая нарезания резьбы. Обработку можно производить в один или несколько проходов в замкнутом полуавтоматическом цикле одновременно по двум координатам.

Обрабатывающий центр Dmtg CL15 разработан с учетом европейских требований, которые предъявляют прецизионному металлорежущему оборудованию. Данный станок характеризуется большой степенью точности, производительностью и нетрудоемким обслуживанием. Станки сконструированы на базе массивной наклонной литой станины под углом 45 и 60 градусов с использованием направляющих качения. Такая станина обеспечивает хорошую устойчивость и жесткость, а главное гасит вибрацию. Наклонная станина также отличается тем, что занимает меньшую площадь, это позволяет без проблем удалять стружку и чистить станок.

Данный токарный станок был разработан с учетом современных требований к мощности, скорости и точности токарной обработки. Все это сочетается с доступной стоимостью. Станок CL15/250 показывает высокую степень точности и производительности. Данный станок оснащен тяжелыми, устойчивыми линейными направляющими компании NSK. Эта фирма первая в Японии начала производство подшипников. Это качественные точные подшипники, находящиеся в средней ценовой категории.

Особенности конструкции:

• токарная обработка в патроне;
• обработка внутренних поверхностей центровым инструментом.
• применение инновационных технологий при изготовлении направляющих и ШВП;
• направляющие качения с обеспечивают скорость и точность перемещений узлов станка;
• быстрое перемещение до 24м/мин;
• точность позиционирования;
• гидравлический патрон и цилиндр Autostrong (Тайвань).
• высокоскоростное резание с применением новейших инструментальных материалов (металлокерамика, КНБ);
• постоянная скорость резания при обработке разных диаметров;
• для замены инструмента требуется менее 1 секунды;
• электрическое оборудование и гидравлические датчики контроля;
• механические и электрические агрегаты от ведущих европейских производителей.

Преимущества dmtg cl15:

• Высокоскоростной многофункциональный токарный станок с ЧПУ для прецизионной обработки мелких деталей ступенчатой или криволинейной формы в условиях серийного производства.
• Предназначен для обработки заготовок из стали, цветных металлов и сплавов в электронной, приборостроительной, аэрокосмической, медицинской промышленности, военно-промышленном комплексе.
• Специально разработан с учетом возможности встраивания в состав автоматических и роботизированных поточных линий.
• Инновационная система ЧПУ Fanuc 0i-mate TD (опция: Fanuc 0i TD / Siemens 828D) идеально подходит для управления обработкой деталей сложной формы.
• Компактная высокоинтегрированная конструкция с максимальной степенью автоматизации, высокой жесткостью и вибростойкостью. Рассчитана с помощью методов динамического анализа и конечных элементов.
• Сервопривод шпинделя Fanuc Alfa il6/10000, сервоприводы по осям X/Z Fanuc Alfa iS 8/4000.
• Высокоскоростной прецизионный шпиндель 5 000 об/мин установлен на прецизионные подшипники NSK (Япония).
• Циркуляционная система смазки шпиндельной бабки.
• Шпиндель станка прошел высокоскоростную динамическую балансировку на специальном испытательном стенде, отсутствие вибраций и резонанса гарантирует стабильно высокую точность обработанных деталей.
• Основные узлы станка имеют усиленную конструкцию, изготовлены из высокопрочного чугуна, прошли термообработку и искусственное старение и не имеют внутренних напряжений.
• Жесткая вибростойкая станина с углом наклона 60° и многочисленными ребрами жесткости, изготовленная из высококачественного серого чугуна.
• Высокоскоростные линейные направляющие качения NSK (Япония) с максимальной скоростью перемещений 18 м/мин.
• Высокоточные шлифованные шариковые винты с предварительным натягом класса точности С3.
• Шариковые винты установлены на опоры с прецизионными подшипниками NSK (Япония) и подключены к серводвигателям с помощью высококачественной безлюфтовой муфты.
• Быстрый и точный зажим заготовки в гидравлическом 3-кулачковом токарном патроне 150 / 200 мм Auto Strong (Тайвань).
• Высокоскоростной гидравлический сменщик инструмента револьверного типа на 8 инструментов со временем смены инструмента 0,5 с.
• Высокая жесткость и вибростойкость станка позволяют работать с большим съемом стружки, использовать прогрессивные режимы резания и полностью раскрыть потенциал современного режущего инструмента.
• Гидравлическая задняя бабка.
• Система подачи СОЖ с баком емкостью 100 литров.
• Автоматическая импульсная система смазки направляющих и ходовых винтов.
• Высокопроизводительный ленточный конвейер для удаления стружки. Может быть смонтирован сбоку или сзади станка.
• Полностью закрытая рабочая зона с защитными устройствами.
• Передняя раздвижная дверца с большим прозрачным окном из бронированного стекла.
• Микропереключатели предотвращают запуск станка при открытых дверцах и блокируют их во время работы.
• Ножная педаль зажима / розжима токарного патрона.

Технические характеристики dmtg cl15

Комплект поставки cl15:

• Станок Dmtg CL15
• Гидравлический 3-кулачковый токарный патрон Ø150 мм без отверстия (CL15)
• Гидравлический 3-кулачковый токарный патрон Ø200 мм без отверстия (CL15i)
• 8-позиционный гидравлический сменщик инструмента
• Гидравлическая задняя бабка
• Педаль зажима / розжима токарного патрона
• Ленточный транспортер для удаления стружки
• Тележка для сбора стружки

Дополнительные опции dmtg cl15:

• Система ЧПУ Fanuc 0i TD
• Система ЧПУ Siemens 828D
• Автоподатчик прутка (барфидер)
• Гидравлический 3-кулачковый токарный патрон с отверстием
• 8-позиционный гидравлический сменщик инструмента с блоками VDI30
• Датчик измерения инструмента Renishaw TS27R
• Линейные направляющие THK (Япония)
• Шариковые винты THK (Япония)
• Цанговый патрон
• Уловитель деталей
• Кондиционер электрошкафа

• ЧПУ Fanuc 0i-mate TD
• Напряжение, В 380
• Масса, кг 3300
• Модель CL15
• Производство Китай
• Type Токарный обрабатывающий центр
