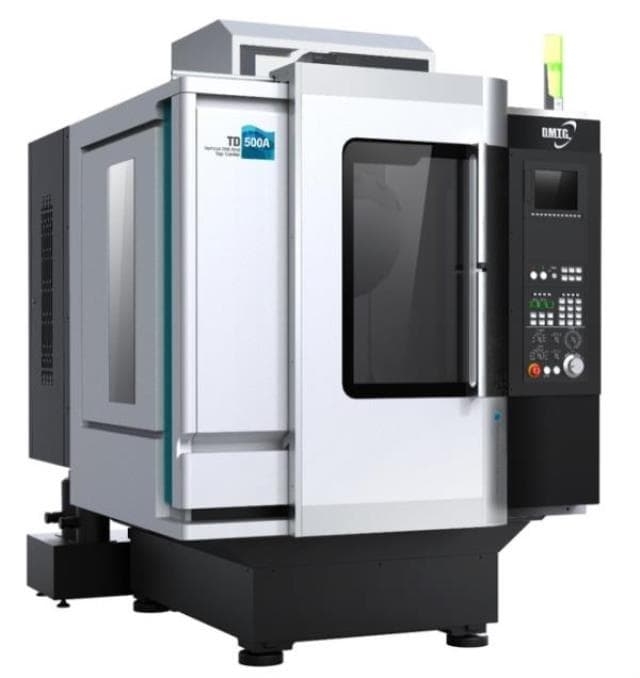

Вертикальный фрезерный обрабатывающий центр Dmtg TD500A

Вертикальный фрезерный обрабатывающий центр Dmtg TD500A

Добро пожаловать в мир инновационных технологий и высокоточного оборудования! Вертикальный фрезерный обрабатывающий центр Dmtg TD500A - это идеальное решение для вашего производства. Надежность, качество и высокая производительность - вот что делает этот центр незаменимым инструментом в работе вашего предприятия.

Преимущества:

• Высокая точность обработки
• Широкий диапазон скоростей и подач для различных материалов
• Простое управление и настройка
• Долговечность и надежность

Особенности:

• Компактный размер и эргономичный дизайн
• Встроенная система смазки для увеличения срока службы
• Автоматическая система охлаждения

Назначение:

Вертикальный фрезерный обрабатывающий центр Dmtg TD500A предназначен для обработки деталей из металла, пластика, дерева и других материалов. Идеально подходит для производства запчастей, инструментов, прототипов и других изделий.

Сферы применения:

Этот центр найдет свое применение в машиностроении, авиастроении, мебельной промышленности, электротехнике и других отраслях, где требуется высокоточная обработка материалов.

Высокоскоростной прецизионный вертикальный фрезерный обрабатывающий центр TD500A с ЧПУ для изготовления небольших плоских деталей высокой точности. Предназначен для обработки заготовок из стали, цветных металлов и сплавов в электронной, приборостроительной, аэрокосмической, медицинской промышленности, военно-промышленном комплексе, а также для изготовления небольших штампов и пресс-форм.

Преимущества Dmtg TD500A

• Передовой станок нового поколения, разработанный по заказу компании Apple для изготовления корпусов смартфонов iPhone. К настоящему времени в составе автоматических поточных линий, изготавливающих корпуса iPhone, работает свыше 5000 станков TD500 и 1800 промышленных роботов производства корпорации DMTG.
• Компактная высокоинтегрированная конструкция с максимальной степенью автоматизации, высокой жесткостью и вибростойкостью. Рассчитана с помощью методов динамического анализа и конечных элементов.
• Инновационный система ЧПУ Fanuc 0i-mate MD (опция: Fanuc 0i MD / Siemens 828D / Mitsubishi M70VB) идеально подходит для управления обработкой деталей сложной формы.
• Сервопривод шпинделя Fanuc Alfa i2/20000 (опция: Fanuc Alfa i3/12000), сервоприводы по осям X/Y Fanuc Alfa iS 8/4000, по оси Z Fanuc Alfa iS 12/4000.
• Высокоскоростной магазин инструментов дискового типа на 16 инструментов (опция: на 21 инструмент) со временем смены инструмента 1,5 с.
• Сервопривод магазина инструмента и его расположение перед шпинделем обеспечивают быструю, точную и надежную смену инструмента.
• Высокоскоростной прецизионный шпиндель 20 000 об/мин (опция: 12 000 об/мин с увеличенным крутящим моментом) установлен на прецизионные подшипники NSK (Япония).
• Высокоскоростные линейные направляющие качения с максимальной скоростью перемещений 48 м/мин (опция: 60 м/мин).
• Высокоточные шлифованные шариковые винты с предварительным натягом класса точности С3.
• Шариковые винты установлены на опоры с прецизионными подшипниками NSK (Япония) и подключены к серводвигателям с помощью высококачественной безлюфтовой муфты.
• Основные узлы станка имеют усиленную конструкцию, изготовлены из высокопрочного чугуна, прошли термообработку и искусственное старение и не имеют внутренних напряжений.
• Усиленная шпиндельная бабка с водяным охлаждением шпинделя для достижения максимального качества обработки даже при больших нагрузках.
• Функция жесткого нарезания резьбы.
• Система подачи СОЖ с баком емкостью 130 литров.
• Полностью закрытая рабочая зона с защитными устройствами.
• Автоматическая система смазки подшипников шпинделя.
• Автоматическая импульсная система смазки направляющих и ходовых винтов.
• Большеразмерные раздвижные двери с бронированным стеклом.
• Система обдува конуса шпинделя при смене инструмента.
• Шпиндель станка прошел высокоскоростную динамическую балансировку на специальном испытательном стенде, отсутствие вибраций и резонанса гарантирует стабильно высокую точность обработанных деталей.
• Пистолет для обдува рабочей зоны сжатым воздухом облегчает удаление стружки с заготовки.
• Опция: пистолет для смыва стружки из рабочей зоны с помощью СОЖ.

Технические характеристики Dmtg TD500A

Комплект поставки Dmtg TD500A

• Магазин инструмента дискового типа на 16 инструментов
• Пистолет для обдува воздухом рабочей зоны.
• Радиатор электрошкафа
• Станочный светильник

Опции Dmtg TD500A

• Система ЧПУ Fanuc 0i MD
• Система ЧПУ Siemens 828D (выгодный лизинг от "Сименс Финанс")
• Система ЧПУ Mitsubishi M70VB
• Шпиндель 12 000 об/мин повышенного крутящего момента 23,5 / 35 Нм
• Магазин инструмента дискового типа на 21 инструмент
• Увеличенный стол (Д х Ш) 700 х 410 мм
• Увеличенная по высоте на 200 мм колонна (ось Z)
• Быстрый ход 60 000 мм/мин по осям X / Y / Z
• 4-я ось: управляемый поворотный стол Ø200 мм
• Датчик измерения инструмента Renishaw TS27R
• Датчик измерения и привязки детали Renishaw OMP 60
• Система подачи СОЖ через инструмент 20 бар
• Система подачи СОЖ через инструмент 70 бар
• Пистолет для смыва стружки
• Кондиционер электрошкафа

• Длина стола, мм 650
• Конус шпинделя BT30
• ЧПУ Fanuc 0i MF (5)
• Модель TD500A
• Производство Китай
• Type Вертикальный фрезерный обрабатывающий центр
