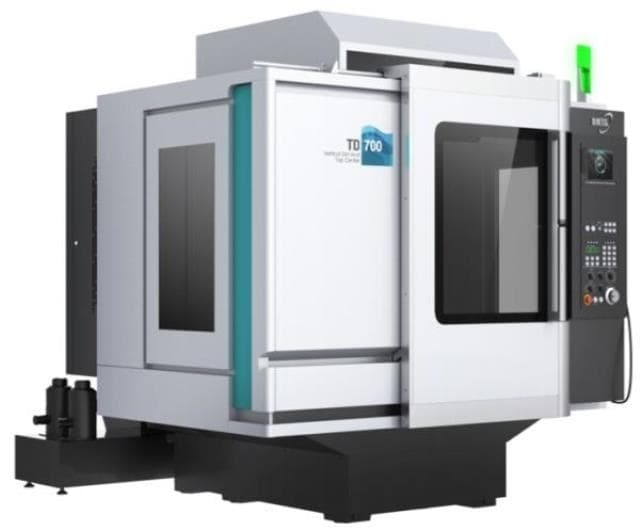

Вертикальный фрезерный обрабатывающий центр Dmtg TD700

Вертикальный фрезерный обрабатывающий центр Dmtg TD700

Компания 'Невастанкомаш' представляет вам вертикальный фрезерный обрабатывающий центр Dmtg TD700 - надежное и мощное оборудование для производства высокоточных деталей. Этот центр сочетает в себе превосходное качество, высокую производительность и простоту в использовании.

Преимущества:

• Мощный шпиндель, обеспечивающий высокую скорость и точность обработки
• Широкий спектр функций для различных видов обработки
• Прочная конструкция и надежная работа в течение длительного времени
• Интуитивно понятное управление для операторов всех уровней квалификации

Особенности:

• Рабочий стол с возможностью вращения на 360 градусов для удобства обработки
• Система охлаждения, обеспечивающая стабильную температуру во время работы
• Автоматическая смена инструментов для повышения эффективности процесса обработки

Назначение:

Вертикальный фрезерный обрабатывающий центр Dmtg TD700 идеально подходит для производства сложных деталей, прецизионной обработки металла, изготовления пресс-форм и многих других задач, требующих высокой точности и качества.

Сферы применения:

• Автомобильная промышленность
• Авиационная промышленность
• Машиностроение
• Электроника

Приобретая вертикальный фрезерный обрабатывающий центр Dmtg TD700, вы получаете надежное оборудование, которое станет незаменимым помощником в вашем производстве. Увеличьте производительность и качество вашей продукции с помощью этого высокотехнологичного центра!

Высокоскоростной прецизионный вертикальный фрезерный обрабатывающий центр TD700 с ЧПУ для изготовления небольших плоских деталей высокой точности. Предназначен для обработки заготовок из стали, цветных металлов и сплавов в электронной, приборостроительной, аэрокосмической, медицинской промышленности, военно-промышленном комплексе, а также для изготовления небольших штампов и пресс-форм.

Преимущества Dmtg TD700

• Передовой станок нового поколения, разработанный с учетом последних достижений науки и техники.
• Компактная высокоинтегрированная конструкция с максимальной степенью автоматизации, высокой жесткостью и вибростойкостью. Рассчитана с помощью методов динамического анализа и конечных элементов.
• Инновационный система ЧПУ Fanuc 0i-mate MD (опция: Fanuc 0i MD / Siemens 828D / Mitsubishi M70VB) идеально подходит для управления обработкой деталей сложной формы.
• Сервопривод шпинделя Fanuc Alfa i2/20000 (опция: Fanuc Alfa i3/12000), сервоприводы по осям X/Y Fanuc Alfa iS 8/4000, по оси Z Fanuc Alfa iS 12/4000.
• Высокоскоростной магазин инструментов дискового типа на 16 инструментов (опция: на 21 инструмент) со временем смены инструмента 1,5 с.
• Сервопривод магазина инструмента и его расположение перед шпинделем обеспечивают быструю, точную и надежную смену инструмента.
• Высокоскоростной прецизионный шпиндель 20 000 об/мин (опция: 12 000 об/мин с увеличенным крутящим моментом) установлен на прецизионные подшипники NSK (Япония).
• Высокоскоростные линейные направляющие качения с максимальной скоростью перемещений 48 м/мин (опция: 60 м/мин).
• Высокоточные шлифованные шариковые винты с предварительным натягом класса точности С3.
• Шариковые винты установлены на опоры с прецизионными подшипниками NSK (Япония) и подключены к серводвигателям с помощью высококачественной безлюфтовой муфты.
• Основные узлы станка имеют усиленную конструкцию, изготовлены из высокопрочного чугуна, прошли термообработку и искусственное старение и не имеют внутренних напряжений.
• Усиленная шпиндельная бабка с водяным охлаждением шпинделя для достижения максимального качества обработки даже при больших нагрузках.
• Функция жесткого нарезания резьбы.
• Система подачи СОЖ с баком емкостью 130 литров.
• Полностью закрытая рабочая зона с защитными устройствами.
• Автоматическая система смазки подшипников шпинделя.
• Автоматическая импульсная система смазки направляющих и ходовых винтов.
• Большеразмерные раздвижные двери с бронированным стеклом.
• Система обдува конуса шпинделя при смене инструмента.
• Шпиндель станка прошел высокоскоростную динамическую балансировку на специальном испытательном стенде, отсутствие вибраций и резонанса гарантирует стабильно высокую точность обработанных деталей.
• Пистолет для обдува рабочей зоны сжатым воздухом облегчает удаление стружки с заготовки.
• Опция: пистолет для смыва стружки из рабочей зоны с помощью СОЖ.

Технические характеристики Dmtg TD700

Комплект поставки Dmtg TD700

• Магазин инструмента дискового типа на 16 инструментов
• Пистолет для обдува воздухом рабочей зоны.
• Радиатор электрошкафа
• Станочный светильник

Опции Dmtg TD700

• Система ЧПУ Fanuc 0i MD
• Система ЧПУ Siemens 828D (выгодный лизинг от "Сименс Финанс")
• Система ЧПУ Mitsubishi M70VB
• Шпиндель 12 000 об/мин повышенного крутящего момента 23,5 / 35 Нм
• Магазин инструмента дискового типа на 21 инструмент
• Увеличенная по высоте на 200 мм колонна (ось Z)
• Быстрый ход 60 000 мм/мин по осям X / Y / Z
• 4-я ось: управляемый поворотный стол Ø200 мм
• Датчик измерения инструмента Renishaw TS27R
• Датчик измерения и привязки детали Renishaw OMP 60
• Система подачи СОЖ через инструмент 20 бар
• Система подачи СОЖ через инструмент 70 бар
• Пистолет для смыва стружки
• Кондиционер электрошкафа

• Длина стола, мм 850
• Конус шпинделя BT30
• ЧПУ Fanuc 0i MF (5)
• Модель TD700
• Производство Китай
• Type Вертикальный фрезерный обрабатывающий центр
