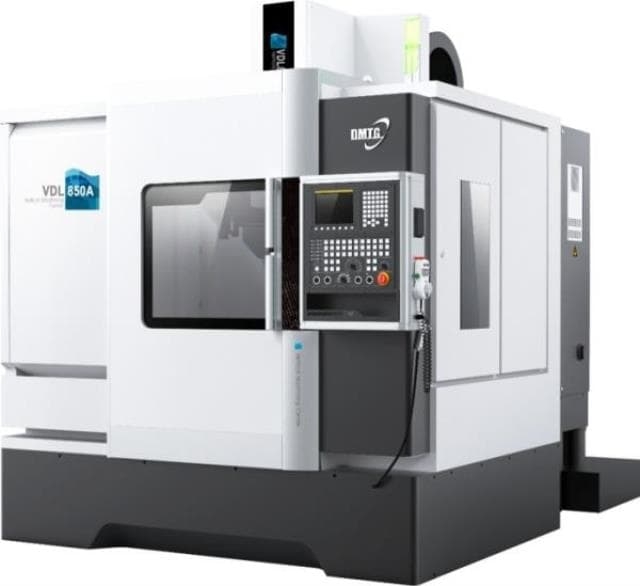

Вертикальный обрабатывающий центр Dmtg VDL850А

Вертикальный обрабатывающий центр Dmtg VDL850А - это высокоточное оборудование для обработки металлических деталей. Он обладает передовыми технологиями и отличается надежностью в работе.

Преимущества

• Высокая точность обработки
• Быстрая скорость работы
• Простое и удобное управление
• Долгий срок службы
• Гарантированное качество производства

Особенности

• Мощный вертикальный шпиндель
• Система автоматической смены инструментов
• Интегрированная система охлаждения
• Программируемая логика управления

Назначение

Вертикальный обрабатывающий центр Dmtg VDL850А предназначен для точной обработки металлических деталей, изготовления прецизионных деталей и выполнения сложных операций.

Сферы применения

Это оборудование идеально подходит для использования в машиностроении, авиационной промышленности, металлообработке и других отраслях, где требуется высокая точность и качество обработки.

Высокопроизводительный и точный вертикальный фрезерный обрабатывающий центр VDL850A с ЧПУ для единичного или серийного изготовления среднегабаритных деталей. Предназначен для обработки заготовок из стали, чугуна, цветных металлов и сплавов в автомобильной, аэрокосмической, приборостроительной промышленности, энергетическом машиностроении, а также для изготовления высококачественных штампов и пресс-форм.

Преимущества Dmtg VDL850А

• Инновационная система ЧПУ Fanuc 0i-mate MD (опция: Fanuc 0i MD / Siemens 828D) идеально подходит для управления обработкой деталей сложной формы.
• Сервопривод шпинделя Fanuc Beta il 8/10000, сервоприводы по осям Fanuc Beta iSc 12/3000.
• Магазин инструментов барабанного типа на 20 инструментов (опция: магазин инструментов манипуляторного типа на 24 инструмента).
• Мощный высокоточный шпиндель 8000 об/мин (опция: 10 000 об/мин), изготовленный по лицензии компании IBAG (Швейцария), установлен на прецизионные подшипники NSK (Япония).
• «Плавающая» система крепления инструмента предотвращает нагруженность подшипников шпинделя от пневмоцилиндра при смене инструмента и обеспечивает их долгий срок службы.
• Точные линейные направляющие качения с максимальной скоростью перемещений 20 м/мин.
• Высокоточные шлифованные шариковые винты с предварительным натягом класса точности С3.
• Шариковые винты установлены на опоры с прецизионными подшипниками NSK (Япония) серии TAC и подключены к серводвигателям с помощью высококачественной безлюфтовой муфты.
• Основные узлы станка имеют усиленную тяжелую конструкцию, изготовлены из высокопрочного чугуна, прошли термообработку и искусственное старение и не имеют внутренних напряжений.
• Высокая жесткость и вибростойкость станка позволяют работать с большим съемом стружки, использовать прогрессивные режимы резания и полностью раскрыть потенциал современного режущего инструмента.
• Мощная чугунная колонна с противовесом шпиндельной бабки обеспечивает высокую скорость и максимальную точность перемещений по оси Z.
• Усиленная шпиндельная бабка с масляным охлаждением шпинделя для достижения максимального качества обработки даже в тяжелых режимах резания.
• Функция жесткого нарезания резьбы.
• Система подачи СОЖ с баком емкостью 160 литров.
• Полностью закрытая рабочая зона с защитными устройствами.
• Автоматическая импульсная система смазки направляющих и ходовых винтов.
• Большеразмерные раздвижные двери с бронированным стеклом.
• Система обдува конуса шпинделя при смене инструмента.
• Шпиндель станка прошел высокоскоростную динамическую балансировку на специальном испытательном стенде, отсутствие вибраций и резонанса гарантирует стабильно высокую точность обработанных деталей.
• Пистолет для обдува рабочей зоны сжатым воздухом облегчает удаление стружки с заготовки.
• Шнековый транспортер (опция: ленточный транспортер) для удаления стружки.
• Система масляного охлаждения с динамическим контролем температуры шпинделя предотвращает перегрев и температурную деформацию шпинделя, гарантируя точность обработки и длительный срок его службы (опция).

Технические характеристики VDL850A

Комплект поставки Dmtg VDL850А

• Магазин инструмента барабанного типа на 20 инструментов
• Шнековый транспортер для удаления стружки
• Тележка для сбора стружки
• Пистолет для обдува воздухом рабочей зоны.
• Радиатор электрошкафа
• Станочный светильник

Опции Dmtg VDL850А

• Система ЧПУ Fanuc 0i MD
• Система ЧПУ Siemens 828D (выгодный лизинг от "Сименс Финанс")
• Шпиндель повышенной мощности 11 / 15 кВт
• Магазин инструмента манипуляторного типа на 24 инструмента.
• Высокоскоростной шпиндель 10 000 об/мин.
• Система масляного охлаждения шпинделя.
• 4-я ось: управляемый поворотный стол Ø200 мм
• 4-я ось: управляемый поворотный стол Ø250 мм
• Ручная задняя бабка 200 мм
• Ручная задняя бабка 250 мм
• Гидравлическая задняя бабка 200 мм
• Гидравлическая задняя бабка 250 мм
• Датчик измерения инструмента Renishaw TS27R
• Датчик измерения и привязки детали Renishaw OMP 60
• Система подачи СОЖ через инструмент 20 бар
• Система подачи СОЖ через инструмент 70 бар
• Ленточный транспортер для удаления стружки
• Кондиционер электрошкафа

• Длина стола, мм 1000
• Конус шпинделя BT40
• ЧПУ Fanuc 0i-mate MD
• Напряжение, В 380
• Мощность, кВт 20
• Масса, кг 5500
• Модель Dmtg VDL850А
• Производство Китай
