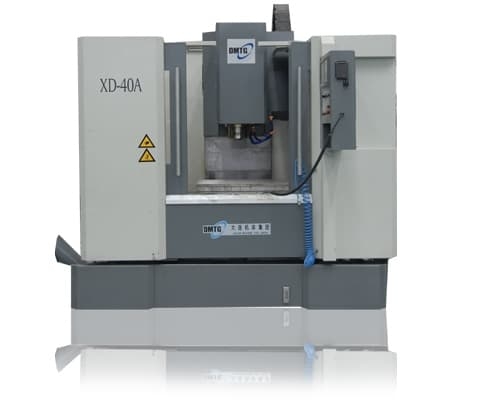

Вертикальный фрезерный станок с ЧПУ Dmtg XD40

Вертикальный фрезерный станок с ЧПУ Dmtg XD40

Преимущества товара:

• Высокая точность обработки
• Простота в использовании благодаря ЧПУ
• Надежность и долговечность
• Широкий диапазон скоростей и подач для различных материалов

Особенности товара:

• Мощность: 7,5 кВт
• Рабочая область: 600x400 мм
• Максимальная скорость шпинделя: 8000 об/мин
• Количество осей: 3

Назначение товара:

Вертикальный фрезерный станок с ЧПУ Dmtg XD40 предназначен для обработки деталей из различных материалов, таких как металл, пластик, дерево и другие.

Сферы применения:

Этот станок идеально подходит для производства промышленных деталей, прототипирования, изготовления сложных форм и многих других областей.

Вертикальный фрезерный станок с ЧПУ Dmtg XD40 применяется в мелкосерийном и единичном производстве. На станке может выполняться круговая и линейная интерполяция. Станок может выполнять: точное сверление, фрезерование, растачивание, нарезания резьбы метчиком, изготовления пресс-форм и т.д. в автоматическом режиме. Станок XD40A отвечает таким характеристикам, как высокая точность, надежность, точность и жесткость. Отсутствие магазина инструментов компенсируется привлекательной ценой.

Станина, рабочий стол, координаты

Поперечные салазки и стол и изготовлены из высокопрочного чугуна с оптимальным показателем жесткости. Для увеличения скорости перемещения и обеспечения высокой точности на осях установлены линейные направляющие качения. Направляющие смазываются централизованным смазывающим устройством в автоматическом режиме. Максимальное перемещение рабочего стола влево/вправо – 600 мм, вперед / назад – 420 мм. Двигатели перемещения осей станка оснащены угловыми энкодерами для обеспечения высокоточного позиционирования. Установка математические ограничения перемещений обеспечивает безопасность работы станка. Скорость быстрых подач по осям X и Y - до24 м/мин, Z - 20 м/мин.

Шпиндель станка

Шпиндельная бабка изготовлена из высокопрочного чугуна. Она устанавливается на колонне и перемещается по оси Z. Сервошпиндель FANUC используется в качестве устройства вращения шпинедля . Коэффициент передачи шкивов двигателя и шпинделя 1:1, встроенный энкодер с высокой точностью передает в систему ЧПУ угол поворота электромотора и, через зубчатый ремень, шпинделя - для точного и быстрого останова и осуществления функции жёсткого нарезание резьбы метчиком. Отверстие конуса шпинделя - ISO40 (конус 7:24), хвостовик инструмента - BT40 ввинчивается в оправку инструмента, и используется для фиксации инструмента в шпинделе. Зажим разжим осуществляется от пневмоцилиндра с гидромультипликатором. На шпиндельной бабке установлены регулируемые распылительные насадки для подачи СОЖ в зону резания. Во время вращения шпинделя, происходит обдув лабиринтного уплотнения воздухом для предотвращения попадания грязи, стружки, СОЖ в подшипники.

Прочее

В базовую комплектацию станка XD40 входят: станок, электрошкаф с теплообменником, система подачи СОЖ в зону резания, автоматическая система импульсной смазки направляющих, система освещения рабочего стола. Насос СОЖ помогает эффективно отводить тепло от режущего инструмента и хорошо вымывает стружку с детали и из зоны резания. Теплообменник позволяет отводить избыток тепла из электрошкафа.

Технические характеристики

Технические характеристики фрезерного станка DMTG XD40

 Варианты комплектации

• Длина стола, мм 800
• Конус шпинделя BT40
• ЧПУ Fanuc 0i-mate MD
• Напряжение, В 380
• Мощность, кВт 18
• Масса, кг 4600
• Модель Dmtg XD40
• Производство Китай
