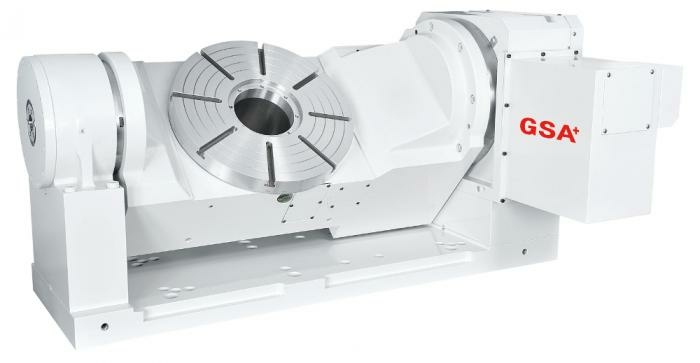

Двухосевой поворотный стол с наклоном от ЧПУ CNCT-1000 GSA+
Код товара: 77191
Двухосевой поворотный стол с наклоном от ЧПУ CNCT-1000 GSA+
Вы ищете надежное и универсальное оборудование для вашего производства? Тогда двухосевой поворотный стол с наклоном от ЧПУ CNCT-1000 GSA+ от компании 'Невастанкомаш' идеально подойдет для ваших задач. Этот стол обеспечивает точное и эффективное выполнение различных операций, обеспечивая высокое качество и производительность.
Преимущества товара:
- Поворотный стол с наклоном для обработки деталей под различными углами
- Управление с помощью ЧПУ для точной настройки и контроля процесса
- Прочная конструкция и высокая надежность
- Простота в использовании и обслуживании
- Универсальность и возможность применения в различных сферах производства
Особенности товара:
- Движение по двум осям для выполнения разнообразных операций
- Возможность точной регулировки наклона для обработки деталей под нужным углом
- Высокая точность и скорость работы
- Совместимость с различными видами оборудования
Двухосевой поворотный стол с наклоном от ЧПУ CNCT-1000 GSA+ идеально подходит для использования в металлообрабатывающей, деревообрабатывающей, стеклопромышленной и других отраслях производства. Обеспечивайте высокое качество продукции и увеличивайте производительность своего предприятия с помощью этого надежного оборудования.
Компактный дизайн позволяет устанавливать на станки с длиной стола от 1 м. Простая установка на традиционные 3-осевые станки. С помощью 1-осевого контроллера GSA+, подключаемого к системе ЧПУ через М-коды для программируемого наклона стола, можно производить 5-осевую обработку без изменения конструкции станка и его электрооборудования.
По требованию заказчика стол может быть оснащен как гидравлическим, так и пневматическим зажимным устройством. Для повышения точности позиционирования может быть установлен фотоэлектрический датчик.
Технические характеристики CNCT-1000 | ||
|---|---|---|
| Параметр | Ед. изм. | Значение |
| Диаметр | мм | 1000 |
| Высота центра | мм | 700 |
| Общая высота | мм | 960 |
| Вес CNCT-1000 нетто (без двигателя) | кг | 5200 |
| Центральное отверстие | мм | 75Н7 |
| Ширина Т-пазов | мм | 22Н7 |
| Ширина направляющего сухаря | мм | 22Н7 |
| Поворот и наклон | |||
|---|---|---|---|
| Параметр | Ед. изм. | Поворот | Наклон |
| Сервомотор Meldas | - | - | |
| Сервомотор Fanuc | a30i | a40i | |
| Сервомотор Siemens | 1FK7103 | 1FK7105 | |
| Сервомотор Heidenhein | - | - | |
| Передаточное число | 1:360 | 1:720 | |
| Угол наклона | град | -20…110 | -20…110 |
| Минимальный угол | град | 0,001 | 0,001 |
| Максимальные обороты | об/мин | 5.5 | 2.7 |
| Усилие пневмозажима | кг*м | - | -/1000 |
| Усилие гидрозажима | кг*м | 1000 | - |
| Точность позиционирования | 15” | 60” (без датчиков) | |
| Повторяемость | с | ±4” | |
| Максимальные нагрузки | |||
|---|---|---|---|
| Параметр | Схема | Ед. изм. | Значение |
| Максимальная вертикальная нагрузка | кг | W = 800 | |
| Максимальная горизонтальная нагрузка | кг | W = 800 | |
| Максимальное радиальное усилие | кг | F = 3000 | |
| Максимальное радиальное усилие | кг*м | FxL = 1000 | |
| Максимальное радиальное усилие | кг*м | FxL = 2000 | |
| Максимальная рабочая инерция | кг*см*сек2 | 3000 | |
