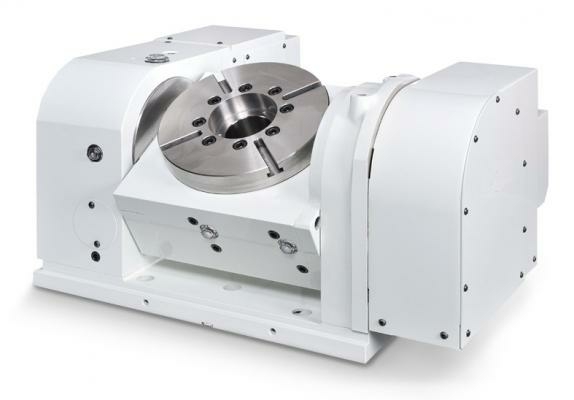

Двухосевой поворотный стол с наклоном от ЧПУ CNCT-250 GSA+

Код товара: 77164

Под заказ

По запросу

Окупаемость: от 0 заказов

Доставка

Отгрузка: 26.07.2026
Доставка до: 31.07.2026

Самовывоз

г. Пермь, ул. Промышленная 155

Гарантия

Сервис

ПНР

Нужна помощь?

8 812 448 13 14

sales@dvt-spb.ru

Описание
Характеристики
Отзывы
Оплата и доставка

Преимущества товара:

Высокая точность и надежность работы
Простая настройка и управление через ЧПУ
Широкий диапазон углов наклона для разнообразных задач
Долгий срок службы и гарантированное качество

Особенности товара:

Двухосевой поворотный стол с наклоном
Управление через ЧПУ CNCT-250 GSA+
Рабочая поверхность с высоким коэффициентом трения
Мощный двигатель для плавного и точного вращения

Назначение товара:

Двухосевой поворотный стол с наклоном от ЧПУ CNCT-250 GSA+ предназначен для использования в промышленных производствах для обработки различных деталей и заготовок. Он обеспечивает высокую точность и эффективность работы, что делает его незаменимым оборудованием для механической обработки.

Сферы применения товара:

Металлообработка
Автомобильная промышленность
Авиационная отрасль
Строительство

Компактный дизайн позволяет устанавливать на станки с длиной стола от 1 м. Простая установка на традиционные 3-осевые станки. С помощью 1-осевого контроллера GSA+, подключаемого к системе ЧПУ через М-коды для программируемого наклона стола, можно производить 5-осевую обработку без изменения конструкции станка и его электрооборудования.

По требованию заказчика стол может быть оснащен как гидравлическим, так и пневматическим зажимным устройством. Для повышения точности позиционирования может быть установлен фотоэлектрический датчик.

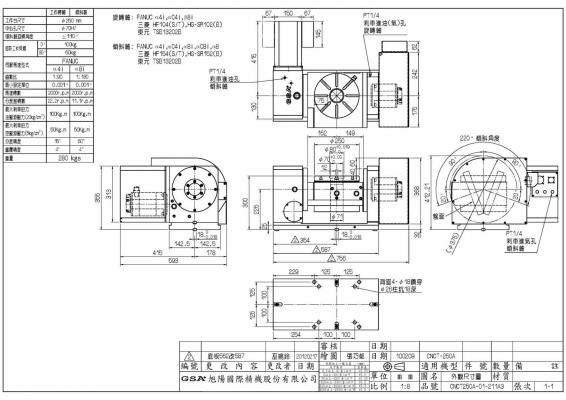

Технические характеристики CNCT-250
Параметр	Ед. изм.	Значение
Диаметр	мм	250
Высота центра	мм	225
Общая высота	мм	355
Вес CNCT-250 нетто (без двигателя)	кг	280
Центральное отверстие	мм	70^Н7
Ширина Т-пазов	мм	12^Н7
Ширина направляющего сухаря	мм	18^Н7

Поворот и наклон
Параметр	Ед. изм.	Поворот	Наклон
Сервомотор Meldas		НF-104T	НF-154T
Сервомотор Fanuc		a4i	a8i
Сервомотор Siemens		1FK7060	1FK7063
Сервомотор Heidenhein		QSY116C	QSY116E
Передаточное число		1:90	1:180
Угол наклона	град	-110…110	-110…110
Минимальный угол	град	0,001	0,001
Максимальные обороты	об/мин	22.2	11.1
Усилие пневмозажима	кг*м	50	50
Усилие гидрозажима	кг*м	100	120
Точность позиционирования		15”	30”
Повторяемость	с	±4”

Максимальные нагрузки
Параметр	Схема	Ед. изм.	Значение
Максимальная вертикальная нагрузка		кг	W = 60
Максимальная горизонтальная нагрузка		кг	W = 100
Максимальное радиальное усилие		кг	F = 1200
Максимальное радиальное усилие		кг*м	FxL = 100
Максимальное радиальное усилие		кг*м	FxL = 120
Максимальная рабочая инерция		кгсмсек²	8

Модель CNCT-250
Производство Тайвань
