Двухосевой поворотный стол с наклоном от ЧПУ CNCT-320RS GSA+
Код товара: 77177

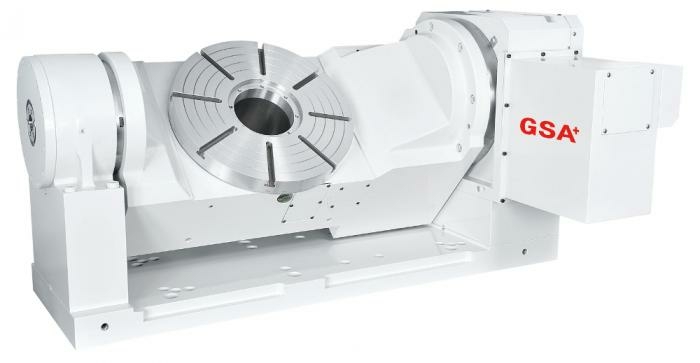

Двухосевой поворотный стол с наклоном от ЧПУ CNCT-320RS GSA+
Двухосевой поворотный стол с наклоном от ЧПУ CNCT-320RS GSA+ - это надежное и современное промышленное оборудование, которое поможет оптимизировать производственные процессы и увеличить эффективность работы вашего предприятия.
Преимущества товара:
- Управление с помощью ЧПУ обеспечивает высокую точность и плавность движения.
- Высокая надежность и долговечность конструкции.
- Возможность работы в двух осях, что позволяет выполнять сложные операции.
- Наличие функции наклона для выполнения работ под определенным углом.
- Простота установки и настройки.
Особенности товара:
- Мощный двигатель обеспечивает плавное и точное перемещение.
- Высококачественные материалы обеспечивают долгий срок службы оборудования.
- Многофункциональность и универсальность в применении.
- Современный дизайн и компактные размеры.
Назначение и сферы применения:
Двухосевой поворотный стол с наклоном от ЧПУ CNCT-320RS GSA+ идеально подходит для использования в производственных цехах, машиностроительных предприятиях, автомобильной промышленности, а также в других отраслях, где требуется точная и эффективная обработка материалов.
Не упустите возможность приобрести это надежное оборудование и улучшить производственные процессы на вашем предприятии!
Компактный дизайн позволяет устанавливать на станки с длиной стола от 1 м. Простая установка на традиционные 3-осевые станки. С помощью 1-осевого контроллера GSA+, подключаемого к системе ЧПУ через М-коды для программируемого наклона стола, можно производить 5-осевую обработку без изменения конструкции станка и его электрооборудования.
По требованию заказчика стол может быть оснащен как гидравлическим, так и пневматическим зажимным устройством. Для повышения точности позиционирования может быть установлен фотоэлектрический датчик.
Технические характеристики CNCT-320RS | ||
|---|---|---|
| Параметр | Ед. изм. | Значение |
| Диаметр | мм | 320 |
| Высота центра | мм | 255 |
| Общая высота | мм | 425 |
| Вес CNCT-320RS нетто (без двигателя) | кг | 505 |
| Центральное отверстие | мм | 110Н7 |
| Ширина Т-пазов | мм | 14Н7 |
| Ширина направляющего сухаря | мм | 18Н7 |
| Поворот и наклон | |||
|---|---|---|---|
| Параметр | Ед. изм. | Поворот | Наклон |
| Сервомотор Meldas | НF-154T | НF-204S | |
| Сервомотор Fanuc | a8i | a12i | |
| Сервомотор Siemens | 1FK7063 | 1FK7083 | |
| Сервомотор Heidenhein | QSY116E | QSY155B | |
| Передаточное число | 1:180 | 1:180 | |
| Угол наклона | град | -120…120 | -120…120 |
| Минимальный угол | град | 0,001 | 0,001 |
| Максимальные обороты | об/мин | 11.1 | 11.1 |
| Усилие пневмозажима | кг*м | 71 | 95/190 |
| Усилие гидрозажима | кг*м | 142 | - |
| Точность позиционирования | 15” | 30” | |
| Повторяемость | с | ±4” | |
| Максимальные нагрузки | |||
|---|---|---|---|
| Параметр | Схема | Ед. изм. | Значение |
| Максимальная вертикальная нагрузка | кг | W = 100 | |
| Максимальная горизонтальная нагрузка | кг | W = 200 | |
| Максимальное радиальное усилие | кг | F = 1500 | |
| Максимальное радиальное усилие | кг*м | FxL = 190 | |
| Максимальное радиальное усилие | кг*м | FxL = 200 | |
| Максимальная рабочая инерция | кг*см*сек2 | 26 | |
