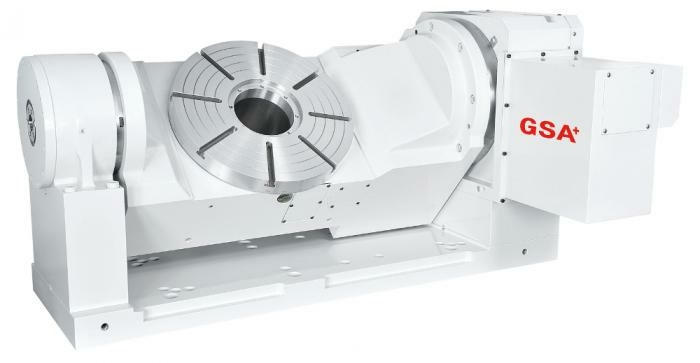

Двухосевой поворотный стол с наклоном от ЧПУ CNCT-800 GSA+
Код товара: 77192
Двухосевой поворотный стол с наклоном от ЧПУ CNCT-800 GSA+
Двухосевой поворотный стол с наклоном от ЧПУ CNCT-800 GSA+ - это высокоточное и надежное оборудование, которое позволяет осуществлять точную обработку деталей в промышленности. Этот стол обладает рядом преимуществ и особенностей, которые делают его незаменимым помощником на производстве.
Преимущества:
- Высокая точность и надежность работы
- Простое и удобное управление с помощью ЧПУ
- Широкий диапазон наклона и поворота
- Прочная конструкция и долгий срок службы
- Подходит для различных видов обработки материалов
Особенности:
- Двухосевой поворотный стол с наклоном
- Управление с помощью ЧПУ, что обеспечивает высокую точность и скорость работы
- Интегрированная система безопасности
- Легкая смена инструмента и быстрая настройка
Двухосевой поворотный стол с наклоном от ЧПУ CNCT-800 GSA+ идеально подходит для использования в различных отраслях промышленности, таких как металлообработка, деревообработка, станкостроение и другие. С его помощью можно осуществлять точную обработку деталей с высокой скоростью и качеством.
Компактный дизайн позволяет устанавливать на станки с длиной стола от 1 м. Простая установка на традиционные 3-осевые станки. С помощью 1-осевого контроллера GSA+, подключаемого к системе ЧПУ через М-коды для программируемого наклона стола, можно производить 5-осевую обработку без изменения конструкции станка и его электрооборудования.
По требованию заказчика стол может быть оснащен как гидравлическим, так и пневматическим зажимным устройством. Для повышения точности позиционирования может быть установлен фотоэлектрический датчик.

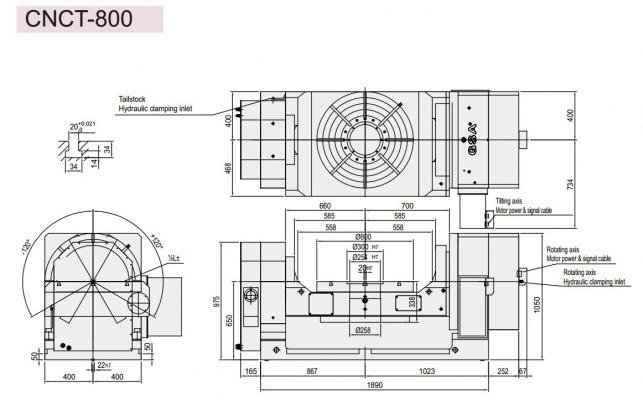

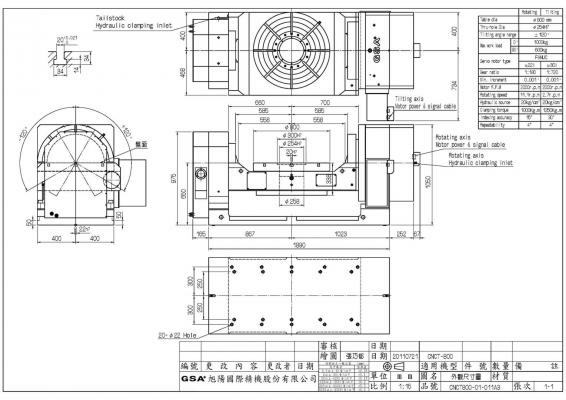

Технические характеристики CNCT-800 | ||
|---|---|---|
| Параметр | Ед. изм. | Значение |
| Диаметр | мм | 800 |
| Высота центра | мм | 650 |
| Общая высота | мм | 1050 |
| Вес CNCT-800 нетто (без двигателя) | кг | 4850 |
| Центральное отверстие | мм | 254Н7 |
| Ширина Т-пазов | мм | 20Н7 |
| Ширина направляющего сухаря | мм | 22Н7 |
| Поворот и наклон | |||
|---|---|---|---|
| Параметр | Ед. изм. | Поворот | Наклон |
| Сервомотор Meldas | НF-354S | НF-453S | |
| Сервомотор Fanuc | a22i | a30i | |
| Сервомотор Siemens | 1FK7101 | 1FK7103 | |
| Сервомотор Heidenhein | QSY155D | QSY155F | |
| Передаточное число | 1:180 | 1:720 | |
| Угол наклона | град | -120…120 | -120…120 |
| Минимальный угол | град | 0,001 | 0,001 |
| Максимальные обороты | об/мин | 11.1 | 2.7 |
| Усилие пневмозажима | кг*м | - | -/1250 |
| Усилие гидрозажима | кг*м | 1000 | - |
| Точность позиционирования | 15” | 30” | |
| Повторяемость | с | ±4” | |
| Максимальные нагрузки | |||
|---|---|---|---|
| Параметр | Схема | Ед. изм. | Значение |
| Максимальная вертикальная нагрузка | кг | W = 600 | |
| Максимальная горизонтальная нагрузка | кг | W = 1000 | |
| Максимальное радиальное усилие | кг | F = 2600 | |
| Максимальное радиальное усилие | кг*м | FxL = 1250 | |
| Максимальное радиальное усилие | кг*м | FxL = 460 | |
| Максимальная рабочая инерция | кг*см*сек2 | 1000 | |
