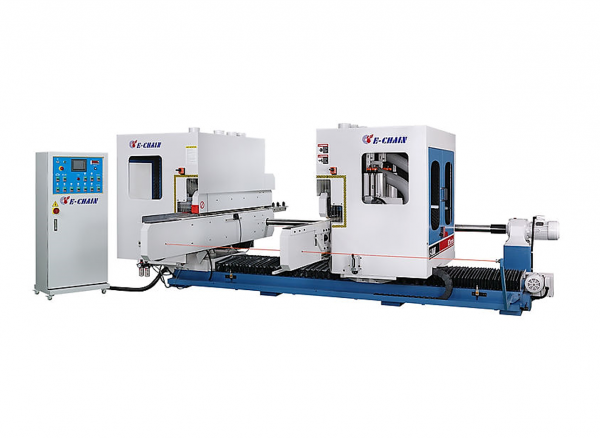

Двухсторонний шипорезный станок E-Chain ECT-88S
Артикул: dvukhstoronniy-shiporeznyy-stanok-e-chain-ect-88s Код товара: 104909
НАЗНАЧЕНИЕ
Предназначен для фрезерования профилей, шипов и проушин одновременно с двух сторон в рамочных и каркасных конструкциях из древесины, форматной обрезки плитных древесных материалов и мебельного щита в заданный размер, для форматирования по периметру дверных полотен и оконных рам, изготовления паркета и половой доски.
Позволяет одновременно с 2-х сторон за 1 проход обрабатывать плитный материал, двери, паркетную доску и другую продукцию шириной от 210 до 2600 мм.
СХЕМА ОБРАБОТКИ
Особенности станка
Особенности модели ECT-88S
- Массивная виброустойчивая станина гарантирует высокую точность обработки
- Панель управления с функцией Touch Screen
- Подрезная и основная пила с функцией наклона для форматирования размера детали
- Фрезерные шпиндели ф40 мм позволяют устанавливать фрезы диаметром до 210 мм
- Наличие антискольной фрезы позволяет качественно обрабатывать облицованные детали
- Наклон фрезерных и пильных агрегатов позволяют производить обработку под заданным углом
- Наличие антискольной фрезы позволяет качественно обрабатывать облицованные детали
- Надежная система подачи заготовки обрезиненными траками и ремнями обеспечивает качественную обработку облицованных деталей
- Только качественные и надёжные комплектующие Тайвань, Япония, Германия
Конструктивные преимущества
 |
МАССИВНАЯ СТАНИНАВес станка 5800 кг. Тяжелая виброустойчивая станина обеспечивает надежность конструкции и точность обработки. |
 |
ПАНЕЛЬ УПРАВЛЕНИЯ С ФУНКЦИЕЙ TOUCHSCREENПозволяет быстро и точно производить настройку подвижного агрегата на ширину детали. На панели PLC задаются следующие параметры: регулировка оборотов фрезерных шпинделей 3000-9000 об/мин, длина хода антискольной фрезы. |
 |
СИСТЕМА ПОДАЧИ ЗАГОТОВОКНадежная система подачи заготовок состоящая из цепи с обрезиненными траками, которые не оставляют следов на поверхности заготовок. Цепь изготовлена из высококачественной стали и имеет систему смазки, что влияет на безупречную работу длительное время. |
 |
ВЫСОКОТОЧНЫЕ НАПРАВЛЯЮЩИЕНа станке установлены высокоточные прецизионные направляющие, выдерживающие максимальные нагрузки при обработке крупногабаритных тяжёлых деталей. |
 |
ВЕРХНЯЯ ПРИЖИМНАЯ БАЛКАНадежная система с подпружиненными роликами и приводным ремнем из износостойких материалов. |
 |
ОПОРНАЯ ЛИНЕЙКАОпорная линейка на неподвижной стороне станка со съемной L-образной направляющей для обработки заготовок с верхним/нижним выступом. |
 |

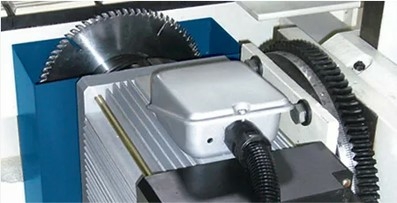

СИСТЕМА ПОДРЕЗНОЙ ПИЛЫПодрезная пила обеспечивает подпил нижней части детали и препятствует появлению сколов. Возможность поворота под углом до ±90°. |
 |

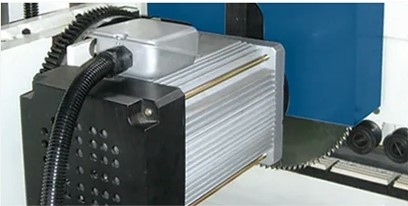

ОСНОВНАЯ ПИЛАВыполняет функцию точного форматирования детали перед фрезерованием. Возможность поворота под углом до ±90°. |
 |

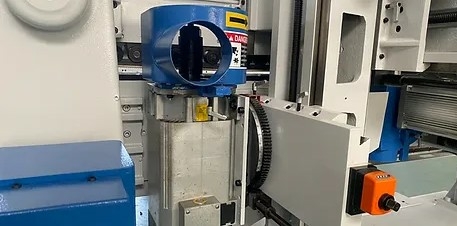

ПЕРВЫЙ ФРЕЗЕРНЫЙ УЗЕЛПредназначен для предварительного фрезерования профиля. Имеет функцию антискольного. Оснащен функцией прыжка. Дополнительная возможность поворота на углы до 0° ~ 90° (ОПЦИЯ) Работает на высокочастотных двигателях. |
 |

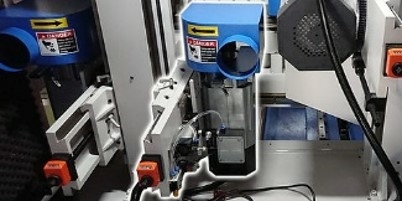

ВТОРОЙ ФРЕЗЕРНЫЙ УЗЕЛОбеспечивает всю основную фрезеровку детали. Поворот на углы до 0° ~ 90°. Работает на высокочастотных двигателях. |
 |
ЭЛЕКТРИЧЕСКИЕ КОМПОНЕНТЫСтанок оснащен высококачественными электрическими компонентами от компании Schneider Electric (Германия) |
| ДОПОЛНИТЕЛЬНЫЕ ОПЦИИ | |
 |
ЗАЩИТНЫЕ КАБИНЫ (ОПЦИЯ)Обеспечивают снижение шума, снижают запыленность окружающей среды, обеспечивают дополнительную безопасность оператора. |
 |
ДРОБИЛЬНЫЕ ФРЕЗЫ (ОПЦИЯ)Обеспечивают дробление крупных обрезков после основной пилы в мелкую стружку оптимизируя работу аспирационной системы. |
 |
ДОПОЛНИТЕЛЬНЫЕ ГОРИЗОНТАЛЬНЫЕ ФРЕЗЕРНЫЕ УЗЛЫ (ОПЦИЯ)Позволяют обрабатывать более сложные профили деталей. |
 |
ДОПОЛНИТЕЛЬНЫЕ ФРЕЗЕРНЫЕ УЗЛЫ ДЛЯ ОБРАБОТКИ КРОМКИ: СИСТЕМА СНЯТИЯ ФАСОК (ОПЦИЯ)
|
 |
УЗЕЛ СВЕРЛЕНИЯ (ОПЦИЯ)
|
 |
ЛЕНТОЧНЫЙ ШЛИФОВАЛЬНЫЙ УЗЕЛ (ОПЦИЯ)Используется для плоского шлифования. |
 |
БАРАБАННЫЙ ШЛИФОВАЛЬНЫЙ УЗЕЛ (ОПЦИЯ)Используется лепестковый шлифовальный барабан для шлифования сложных профилей детали. |
 |
СПЕЦИАЛЬНОЕ ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ (ОПЦИЯ)Позволяет сохранять до 100 автоматических размерных настроек. Доступ через ввод номера партии, сканирование штрих-кода или электронную таблицу Microsoft Excel (через лист MX). |
Технические характеристики станка
| ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ | |
| Max. ширина детали | 2600 (3000/3600) мм |
| Min. ширина детали | 210 мм |
| Max. толщина детали | 120 мм |
| Мощность двигателя системы подачи | 1.5 (2.2/3.7) кВт |
| Скорость подачи детали | 5-25 м/мин |
| Расстояние между толкателями | 400 (300/200) мм |
| Двигатель передвижения подвижного агрегата | 0.75 кВт |
| Скорость передвижения агрегата | 2 м/мин |
| Двигатель подрезной пилы | 1.5 (2.2/3.5/5.5) кВт |
| Скорость вращения пильного вала подрезной пилы | 3450 об/мин |
| Диаметр вала подрезной пилы | 25.4 (30) мм |
| Наружный диаметр подрезной пилы | 120-305 мм |
| Двигатель основной пилы | 3.5 (5.5/7.5) кВт |
| Скорость вращения пильного вала основной пилы | 3450 об/мин |
| Диаметр вала основной пилы | 25.4 (30) мм |
| Наружный диаметр основной пилы | 205-355 мм |
| Угол наклона дисковых пил | ± 90° |
| Двигатели фрезерных узлов | 3.5х2 (5.5/7.5) кВт |
| Обороты фрезерного вала | 3000-9000 об/мин |
| Диаметр фрезерных шпинделей | 40 мм |
| Наружный диаметр фрез | 180-210 мм |
| Наклон основного фрезерного узла | ± 90° |
| Масса | 5800 кг |
| Габаритные размеры | 4850x2280x1750 мм |
