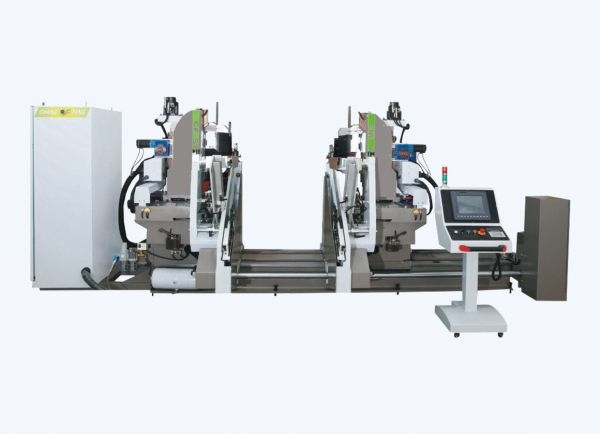

Двусторонний шипорезный станок с ЧПУ ChangFeng CF-ST2000N

СТАНИНА И ПОРТАЛ

Станина это фундамент всей конструкции, от надежности и жесткости которой зависит дальнейшая работа обрабатывающего центра на протяжении всего срока эксплуатации. Станина имеет форму рамной конструкции с ребрами жесткости, это обеспечивает надежную базу для дальнейшего крепления на нее всех узлов и агрегатов. Высокая точность исполнения гарантирует точное передвижение рабочих агрегатов, что в последствии влияет на точность обработки.

Станина и рабочий стол после сварки, для снятия внутренних напряжений, отжигаются в специальной печи и затем обрабатываются на тяжелом портальном фрезерном центре за одну установку.

Точность фрезеровки обеспечивает правильную геометрию для дальнейшего крепления направляющих и приводов. На заводе ChangFeng осуществляется проверка геометрии на каждом этапе сборки.

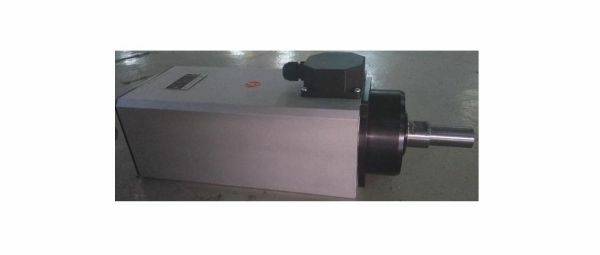

ЭЛЕКТРОШПИНДЕЛЬ

Станок оснащен современными двухсторонними электрошпинделями 2 х 6 кВт. Система охлаждения электрошпинделей, гарантирует стабильную рабочую температуру высоконагруженных элементов каждого шпинделя, что обеспечивает долгий срок эксплуатации.

ПЕРЕМЕЩЕНИЕ ПО ОСЯМ

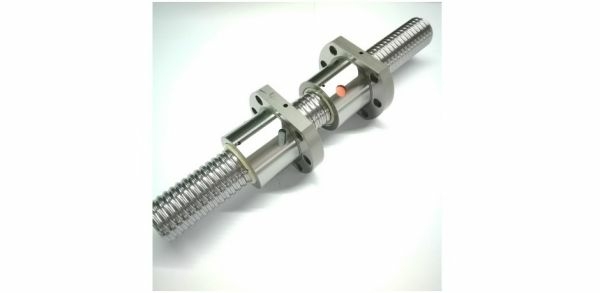

Направляющие качения линейного типа и ШВП от компании PMI (Тайвань) – Обеспечивают плавность хода за счет минимального трения, при этом сохраняя жесткое сцепление и прецизионную точность.

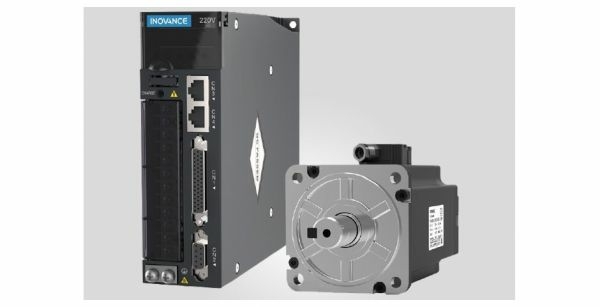

СЕРВОМОТОР INOVANCE

Сервомотор INOVANCE повышенной мощности. Обеспечивают синхронное перемещение, высокую точность и динамику. Скорость перемещения.

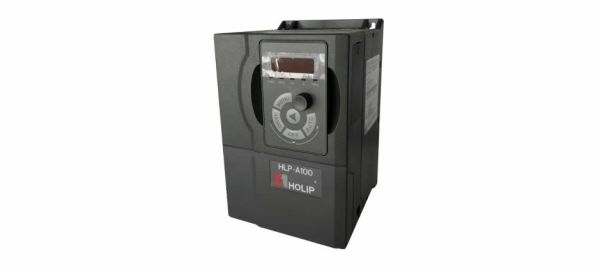

ИНВЕРТОР

Оборудование оснащено двумя надежным современным инверторами мощностью по 7.5KW от лидера индустрии азиатского рынка компании HOLIP.

ИНТЕРПОЛЯЦИЯ УГЛА НАКЛОНА ШПИНДЕЛЕЙ

Регулировка и позиционирование под любым углом в диапазоне регулировок.

Угол регулировки наклона:
По вертикали：+40～-8 градусов
По горизонтали：+13～-30 градусов

СИСТЕМА ПОДАЧИ ЗАГОТОВКИ

Оборудование оснащено автоматическим кассетным магазином, подачи заготовок, что обеспечивает высокую производительность и высвобождает время оператора на промежуточные манипуляции по подготовке заготовок и сортировке изделий.

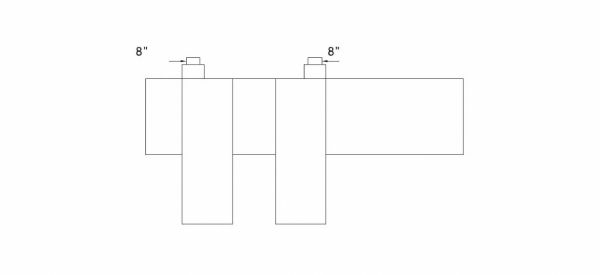

ОТВЕДЕНИЕ СТРУЖКИ

Система аспирации – реализована двумя аспирационными отводами по 8’’(203,2 мм), что позволяет эффективно отводить стружку и пыль из зоны обработки.

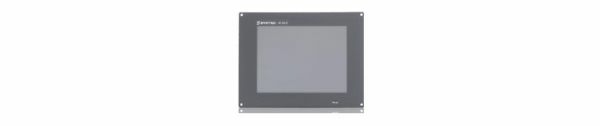

СИСТЕМА УПРАВЛЕНИЯ

Современная система ЧПУ SYNTEC HC10B-K (Тайвань) обеспечивает высокую точность и производительность; графическое программирование: обеспечивает простую и интуитивно понятную комбинацию элементов для программирования траектории обработки детали, что значительно сокращает время создания программы обработки. Полнофункциональный контроллер с Touchscreen экраном высокой четкости и контрастности, обеспечивает удобное управление высокопроизводительной системой ЧПУ, реализованной на современной стойке SYNTEC HC10B-K

Стойка оснащена сетевыми портами RS485, VGA, USB, 10/100M(мини джек), D/A (5 V).

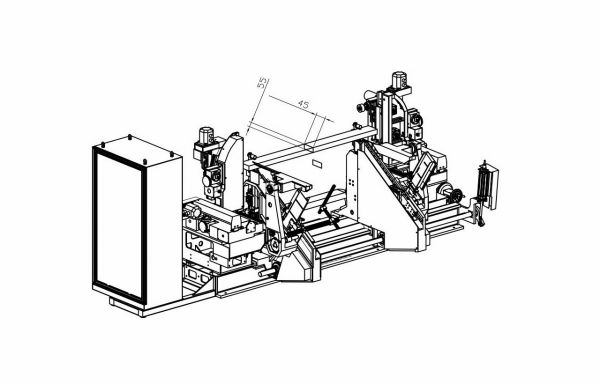

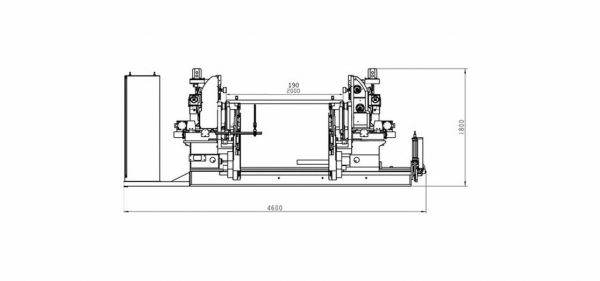

ЗОНА ОБРАБОТКИ И УСТАНОВОЧНЫЕ ПАРАМЕТРЫ

Макс. длинна обработки：2000 мм
Мин. длинна обработки：190 мм
Макс.толщина обработки：55 мм
Макс.ширина обработки：145 мм
Макс.длина шипа：40 мм

СЕРВИС И ОБСЛУЖИВАНИЕ

Профессиональный, оперативный и качественный сервис.

При ширине шипа 30 мм и толщине шипа 10 мм

12 деталей в минуту

Максимальная длина заготовки

Минимальная длина заготовки

Максимальная толщина заготовки

Максимальная ширина заготовки

Максимальная длина шипа

2000 мм

190 мм

55 мм

145 мм

40 мм

Частота вращения шпинделя

Мощность шпинделя

Количество шпинделей

12 000 об/мин

6 кВт

2 шт.

По вертикали

По горизонтали

Интерполяция инструмента

+40～-8 градусов

+13～-30 градусов

Автоматическая

Тип магазина заготовок

Тип подачи заготовки

Вертикальный, кассетный

Автоматический

Привод перемещения рабочей группы

Инвертор

ШВП

Сервопривод INOVANCE

HOLIP 7,5 кВт

PMI, Тайвань

Система ЧПУ

Требуемое давление воздуха

Количество и диаметр выходов под аспирацию

SYNTEC HC10B-K (Тайвань)

6 Бар

2х203,2 мм
