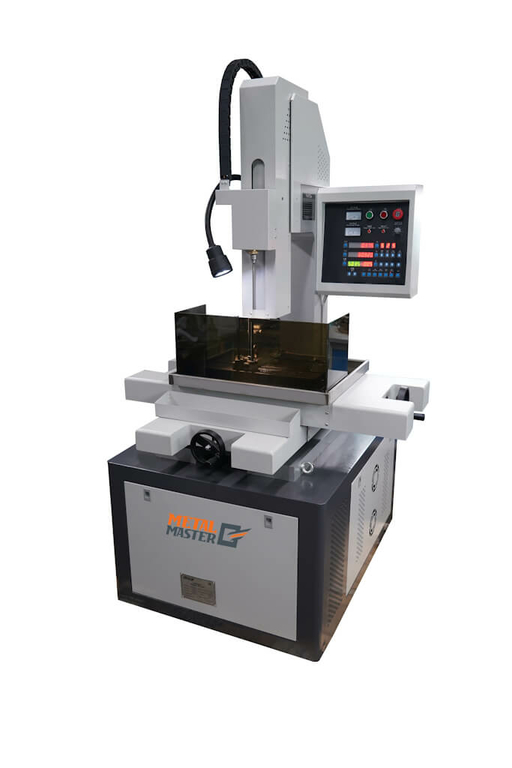

Электроэрозионный однокоординатный высокоскоростной станок «Супердрель» Metal Master DS-703A

Супердрель однокоординатная METAL MASTER DS-703A c одной управляемой осью – осью Z, которая контролирует глубину прожига и имеет функцию коррекции глубины электроэрозионного прожига на износ электрода.

У однокоординатной супердрели перемещение по осям X и Y осуществляется в ручном режиме, с помощью рукояток. На наших станках величину перемещения рабочих столов можно контролировать как по лимбам, так и по устройству цифровой индикации (УЦИ) к которой подключены установленные на супердрель оптические линейки с дискретностью измерения 0.005 мм.

Помимо цифровой индикации, установленное УЦИ имеет ряд вычислительных функций, значительно облегчающих и ускоряющих работу на данном станке (деление измеренной величины пополам позволяет легко определять центральную точку между гранями и центр отверстия).

В зависимости от требований к электроискровой обработке в качестве охлаждающей и вымывающей жидкости супердрели можно применить проточную воду или специальные СОЖ.

Если у вас стоит задача получения отверстий диаметром от 0.3 до 3 мм в труднообрабатываемых электропроводных материалах, отверстий на наклонных или сложных поверхностях, или глубоких отверстий, то мы рекомендуем вам рассмотреть применение электроискрового прошивного станка – супердрель.

Применение

Получение отверстий от ø 0,3 до 3 мм в труднообрабатываемых электропроводных материалах:

• На наклонных или сложных поверхностях;
• Сверление заходных отверстий для дальнейшей обработки на проволочно-вырезном станке;
• Изготовление фильер, форсунок, охлаждающих каналов;
• Быстрое извлечение сломанных метчиков и др. инструмента.

Технические характеристики

Особенности

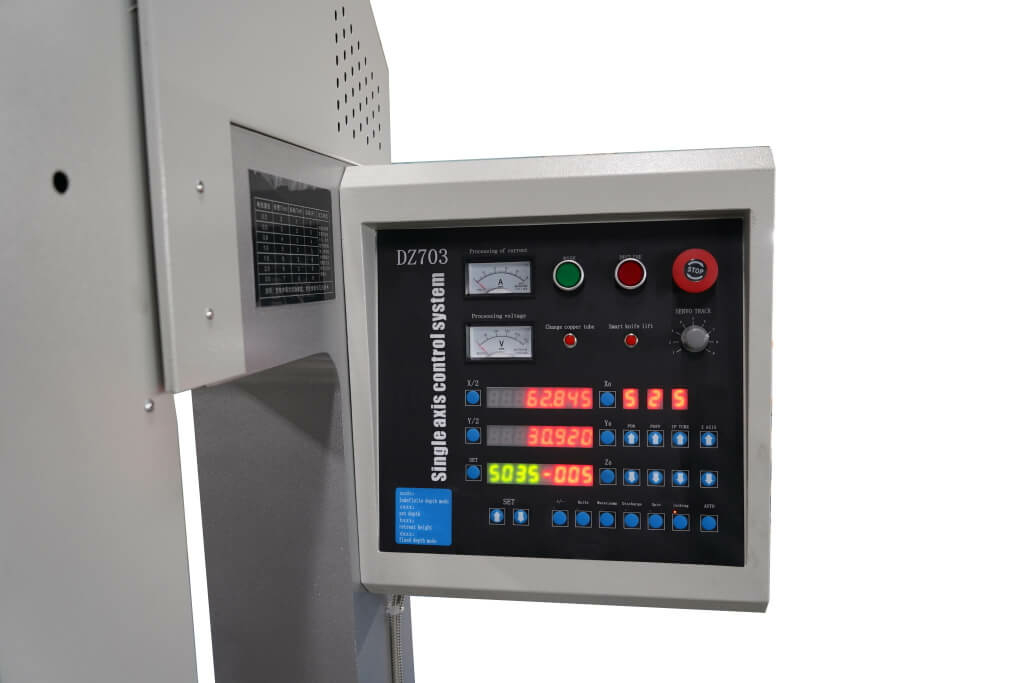

	На панели управления расположены кнопки управления станком, а также кнопки настройки параметров высокочастотного тока.

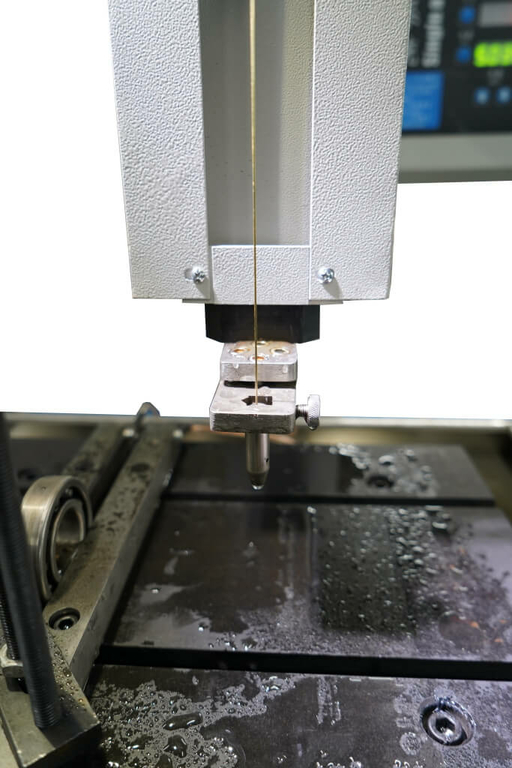

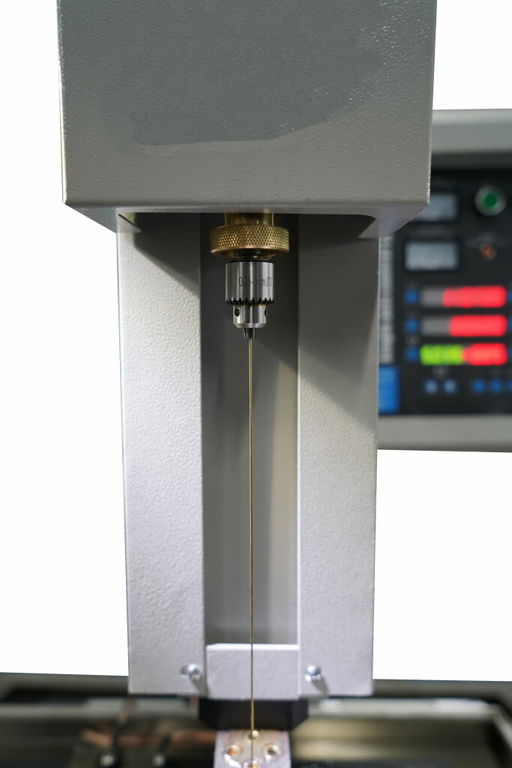

	В шпинделе установлен патрон для работы с электродами диаметром от ø 0,3 до 3 мм. Станок может сделать отверстие с точностью 0,1 мм с шероховатостью 3.5 Ra

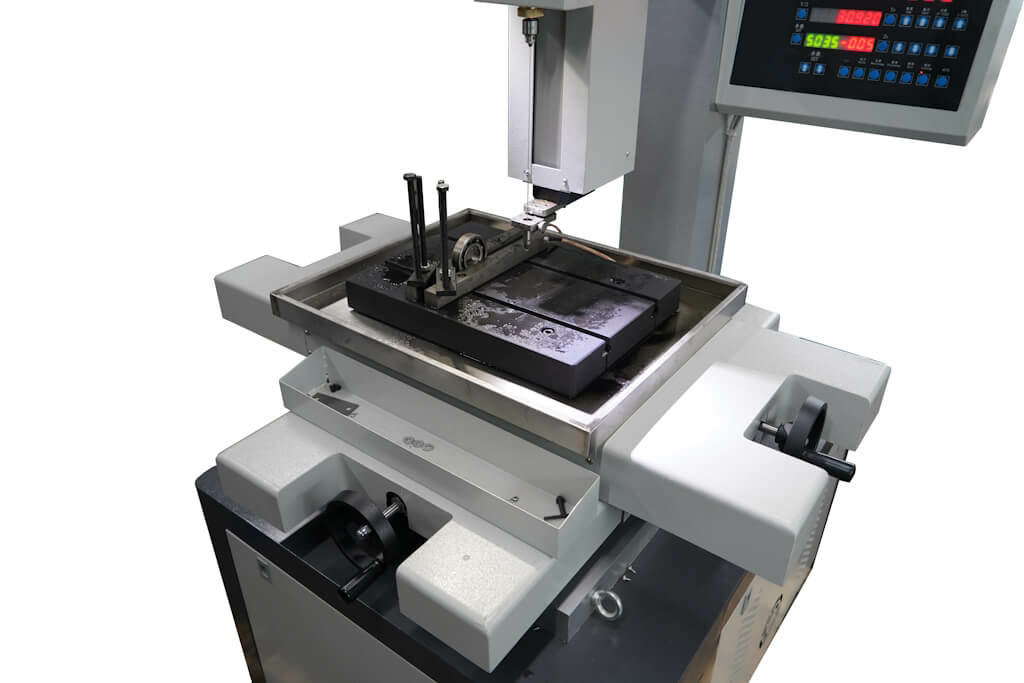

	Высокоточный координатный стол оснащен планками для крепления заготовок, перемещение стола отслеживается с помощью УЦИ с шагом 5 мкм.

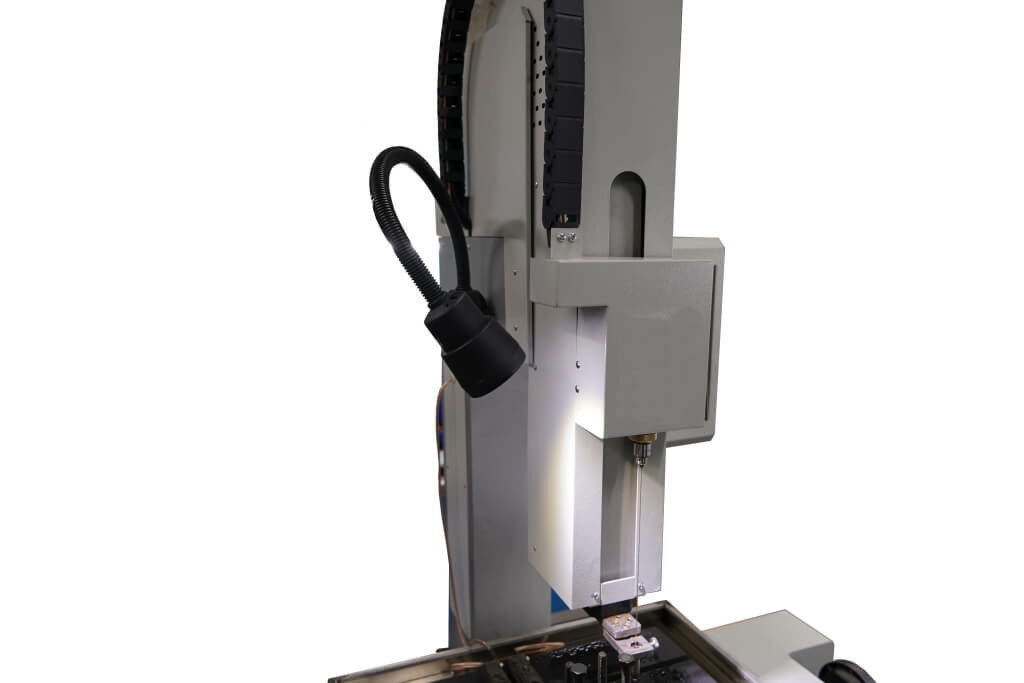

	Станочный светильник входит в базовую комплектацию станка.

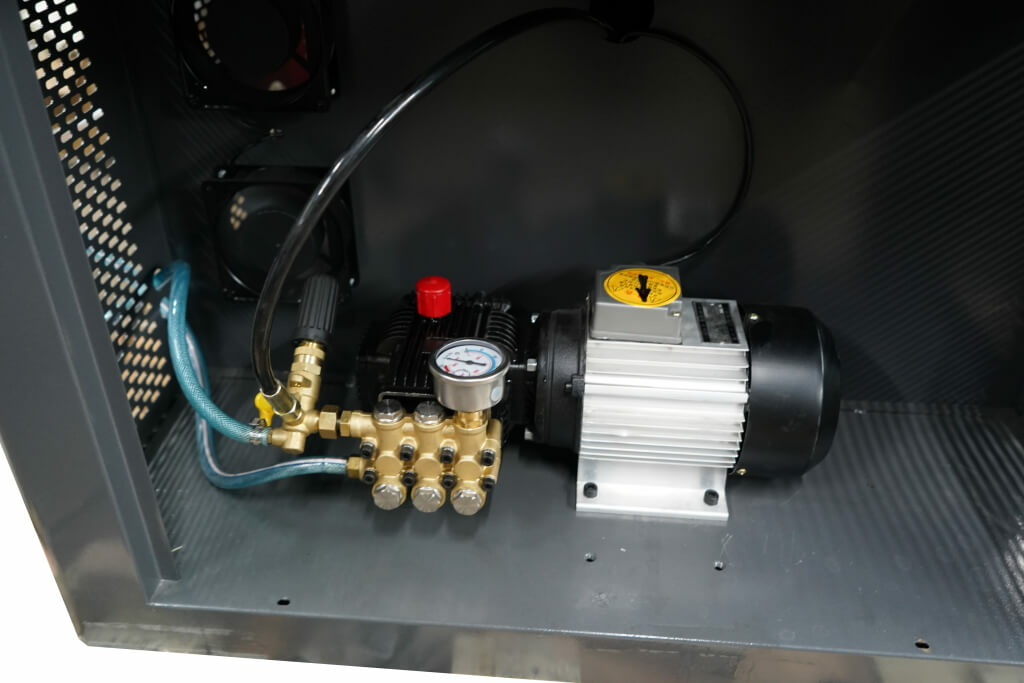

	С помощью насоса высокого давления СОЖ подаётся через канал электрода, тем самым вымывая шлам из прожигаемого отверстия.

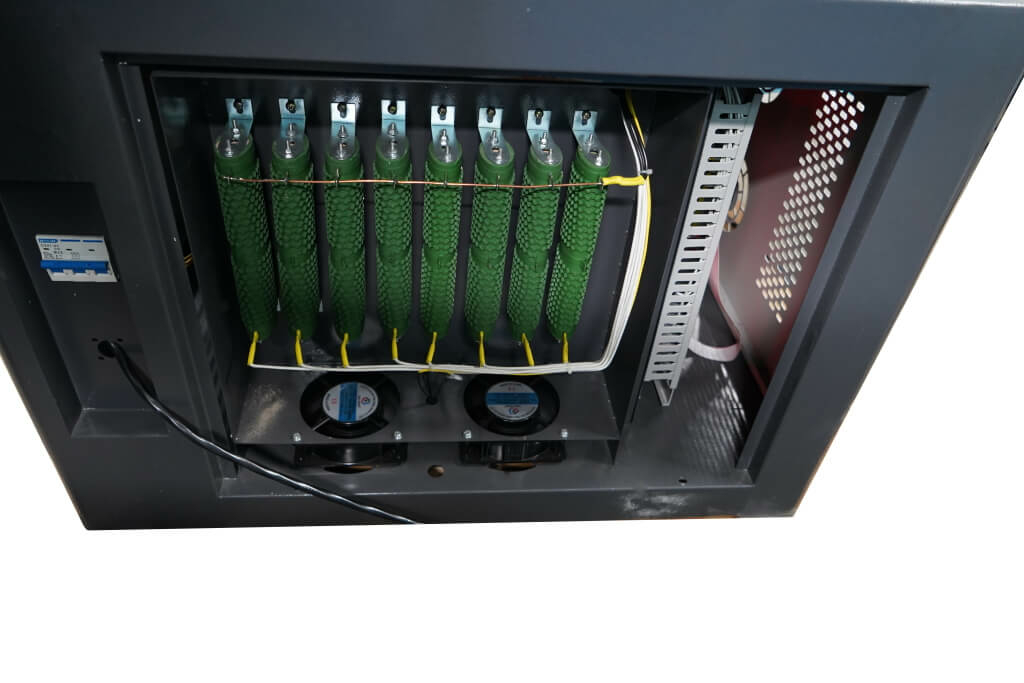

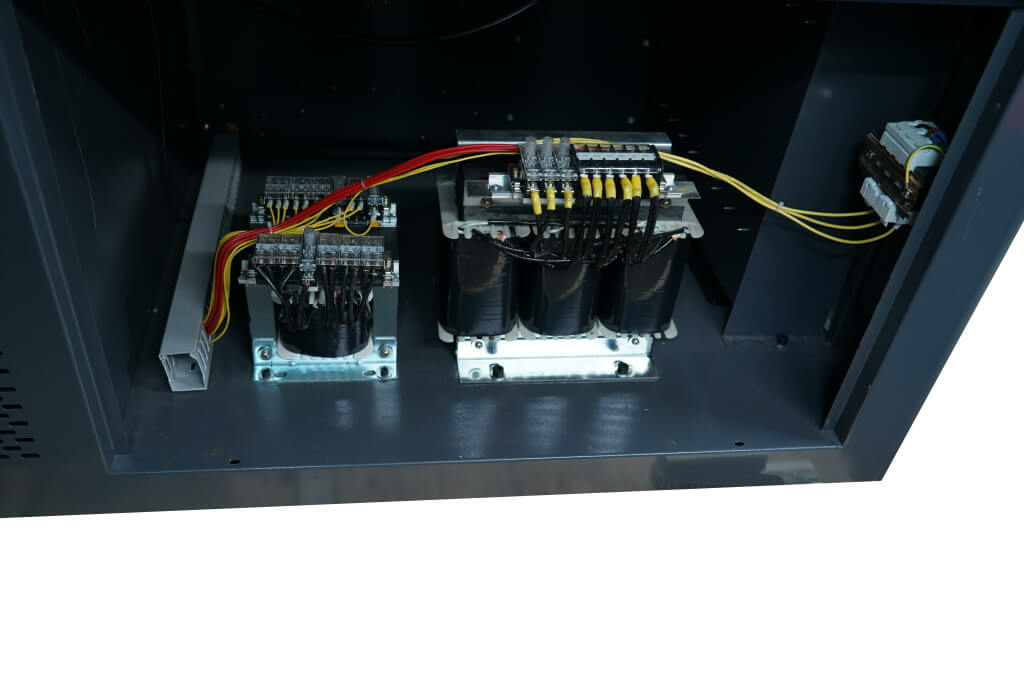

	Электрокомпоненты станка, и генератор высокочастотного тока располагаются в нижней части корпуса станка.

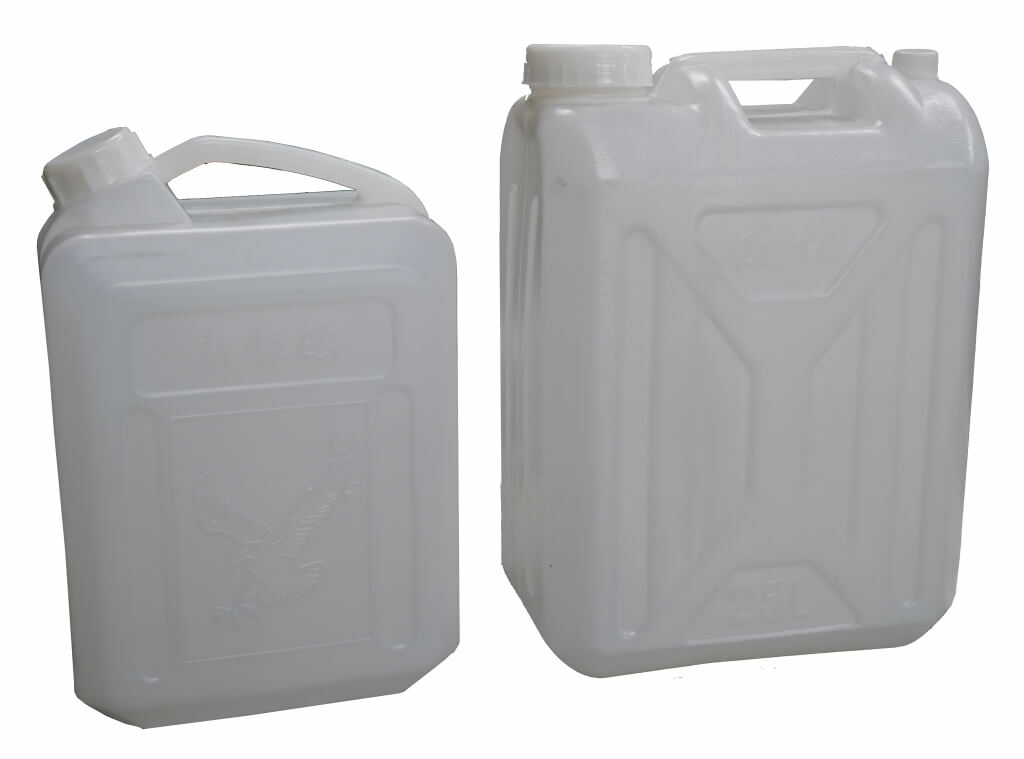

	В комплекте со станком идут две канистры, Одна из канистр подводится к насосу высокого давления для подачи чистой СОЖ, другая устанавливается рядом с дренажным отверстием стола для уже отработанной СОЖ.

• Модель DS-703A
• Type Электроэрозионный однокоординатный высокоскоростной станок «супердрель»
