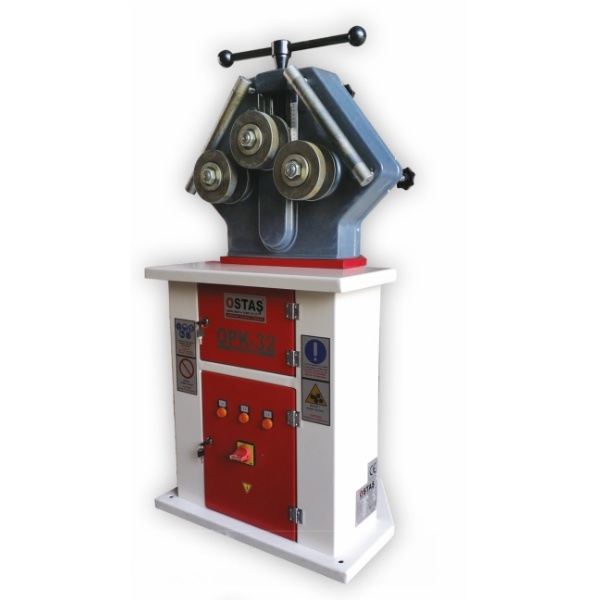

Электромеханический профилегиб OSTAS OPK-32

Электромеханический профилегиб OSTAS OPK-32 предназначен для гибки различного сортового проката в дуги и кольца с различным радиусом. Способность работы с тем или иным видом проката определяется рабочим инструментом профилегибочного станка – гибочными роликами. В стандартной комплектации со станком идут ролики, которые подходят для гибки профильных труб разных размеров, гибки полосы плашмя и на ребро, а также для некоторых размеров уголков, швеллеров, тавров и т.п. То есть со станком идут ролики способные работать с несколькими видами профилей, для остальных видов и размеров сортового проката станок может быть укомплектован дополнительными роликами, например, для круглой трубы.

ПРИНЦИП РАБОТЫ

Радиус на данном станке задается перемещением среднего ролика – чем сильнее ролик поджимает заготовку, тем меньше радиус будет на выходе. Как правило, в производстве требуется несколько одинаковых заготовок, поэтому подвижный ролик снабжен специальной линейкой на лицевой части станка. Запомнив значения на линейке для всех ваших изделий, либо зафиксировав их в технологической карте, Вы легко сможете воспроизводить одинаковые детали в любом порядке.

ОСОБЕННОСТИ

• Прочная стальная рама обеспечивает жесткость для гибки металлических заготовок;
• Привод подается на 2 нижних ролика, исключая проскальзывания;
• Движение от двигателя на ролики осуществляется через редуктор;
• Подача центрального ролика выполняется вручную с помощью винта;
• Величина подачи отражается на линейке, расположенной вдоль движения центрального ролика;
• Управление станком осуществляется через мобильную стойку;
• Рабочие части станка (валы, ролики и т.п.) закалены, чтобы повысить точность работы и их долговечность;
• В стандартной комплектации универсальные ролики представляют собой набор колец с разной толщиной, комбинируя эти кольца можно получить различную ширину ролика;
• На станке предусмотрены направляющие валики с обеих сторон, они поддерживают заготовку при горизонтальной гибки, а также с их помощью задается угол подъема спирали (если нужно гнуть спираль или кольцо);
• Станок способен работать в вертикальном и горизонтальном положениях; положение выбирается в зависимости от особенностей детали (размер, материал профиля, радиус гибки);
• Станок имеет ящик для хранения инструмента;
• Станок соответствует европейским стандартам, предъявляемым к оборудованию данного типа, что подтверждается соответствующим сертификатом.

ВИДЫ ОБРАБАТЫВАЕМЫХ ПРОФИЛЕЙ

Тип профиля	Размер, мм	Мин. диаметр, мм	Примечания
	50x10 20x10	800 300	Стандартные ролики
	80х15 30х6	700 400	Стандартные ролики
	30х30 10х10	700 200	Стандартные ролики
	Ø30 Ø10	700 200	Дополнительные ролики
	Ø60”х2 Ø25х1,5	1200 600	Дополнительные ролики
	1 ½”х2,9 ¼”х1,8	600 300	Дополнительные ролики
	50х30х3 40х20х2	1200 800	Дополнительные ролики
	40х3 30х2	1200 800	Дополнительные ролики
	40х40х5 30х30х4	600 300	Дополнительные ролики
	40х40х5 30х30х4	500 300	Дополнительные ролики
	50х6 20х3	800 400	Стандартные ролики
	50х6 20х3	800 400	Стандартные ролики
	50х6 20х3	800 400	Стандартные ролики
	№5	400	Дополнительные ролики
	№5	500	Стандартные ролики
