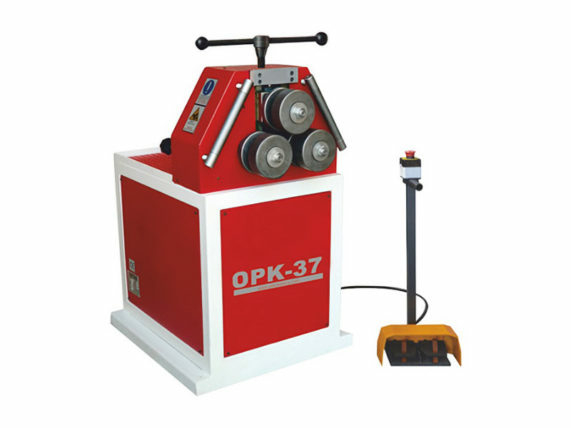

Электромеханический профилегиб OSTAS OPK-37

Электромеханический профилегиб OSTAS OPK-37 предназначен для гибки различного сортового проката в дуги и кольца с различным радиусом. Способность работы с тем или иным видом проката определяется рабочим инструментом профилегибочного станка – гибочными роликами. В стандартной комплектации со станком идут ролики, которые подходят для гибки профильных труб разных размеров, гибки полосы плашмя и на ребро, а также для некоторых размеров уголков, швеллеров, тавров и т.п. То есть со станком идут ролики способные работать с несколькими видами профилей, для остальных видов и размеров сортового проката станок может быть укомплектован дополнительными роликами, например, для круглой трубы.

ПРИНЦИП РАБОТЫ

Радиус на данном станке задается перемещением среднего ролика – чем сильнее ролик поджимает заготовку, тем меньше радиус будет на выходе. Как правило, в производстве требуется несколько одинаковых заготовок, поэтому подвижный ролик снабжен специальной линейкой на лицевой части станка. Запомнив значения на линейке для всех ваших изделий, либо зафиксировав их в технологической карте, Вы легко сможете воспроизводить одинаковые детали в любом порядке.

ОСОБЕННОСТИ

• Прочная стальная рама обеспечивает жесткость для гибки металлических заготовок;
• Привод подается на 2 нижних ролика, исключая проскальзывания;
• Движение от двигателя на ролики осуществляется через редуктор;
• Подача центрального ролика выполняется вручную с помощью винта;
• Величина подачи отражается на линейке, расположенной вдоль движения центрального ролика;
• Управление станком осуществляется через мобильную стойку;
• Рабочие части станка (валы, ролики и т.п.) закалены, чтобы повысить точность работы и их долговечность;
• В стандартной комплектации универсальные ролики представляют собой набор колец с разной толщиной, комбинируя эти кольца можно получить различную ширину ролика;
• На станке предусмотрены направляющие валики с обеих сторон, они поддерживают заготовку при горизонтальной гибки, а также с их помощью задается угол подъема спирали (если нужно гнуть спираль или кольцо);
• Станок способен работать в вертикальном и горизонтальном положениях; положение выбирается в зависимости от особенностей детали (размер, материал профиля, радиус гибки);
• Станок имеет ящик для хранения инструмента;
• Станок соответствует европейским стандартам, предъявляемым к оборудованию данного типа, что подтверждается соответствующим сертификатом.

ВИДЫ ОБРАБАТЫВАЕМЫХ ПРОФИЛЕЙ

Тип профиля	Размер, мм	Мин. диаметр, мм	Примечания
	60x10 40x10	700 350	Стандартные ролики
	100х15 60х10	450 300	Стандартные ролики
	35х35 20х20	900 350	Стандартные ролики
	Ø35 Ø30	550 400	Дополнительные ролики
	Ø70х2 Ø30х2	900 400	Дополнительные ролики
	2”х2,9 1”х2,3	500 350	Дополнительные ролики
	70х30х2 50х40х3	1200 1100	Дополнительные ролики
	50х3 40х3	1500 500	Дополнительные ролики
	50х50х5 40х40х5	700 500	Дополнительные ролики
	50х50х6 30х30х6	900 500	Дополнительные ролики
	60х7 30х4	600 400	Стандартные ролики
	60х7 30х4	600 450	Стандартные ролики
	60х7 30х4	600 450	Стандартные ролики
	№8 №3	900 500	Дополнительные ролики
	№8 №3	1100 600	Стандартные ролики

• Специальные ролики под круглую трубу, уголок или фасонный профиль
• Специальные направляющие для гибки уголка
• Двухскоростной двигатель
• Цифровая индикация положения верхнего вала
