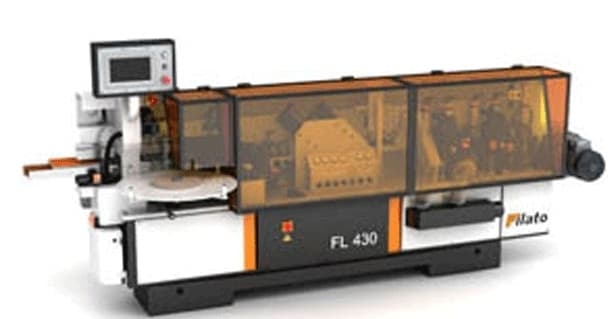

Кромкооблицовочный автоматический станок Filato FL - 430S

Кромкооблицовочный автоматический станок Filato FL - 430S

Компания 'Невастанкомаш' представляет вашему вниманию кромкооблицовочный автоматический станок Filato FL - 430S. Этот высокоточный и надежный станок идеально подойдет для облицовки кромок различных материалов.

Преимущества Filato FL - 430S

• Автоматическая настройка и обработка кромок
• Высокая точность и качество облицовки
• Простота в использовании и обслуживании
• Надежность и долговечность

Особенности Filato FL - 430S

• Мощность: 3 кВт
• Ширина обработки: до 50 мм
• Скорость обработки: до 15 м/мин
• Размеры (ДхШхВ): 1200x800x1500 мм

Назначение Filato FL - 430S

Кромкооблицовочный автоматический станок Filato FL - 430S предназначен для обработки кромок различных материалов, таких как ДСП, фанера, пластик, металл и другие.

Сферы применения Filato FL - 430S

• Мебельное производство
• Столярные мастерские
• Производство дверей и окон
• Промышленные предприятия

Не упустите возможность приобрести кромкооблицовочный автоматический станок Filato FL - 430S от компании 'Невастанкомаш' и повысить эффективность вашего производства!

Кромкооблицовочный автоматический станок Filato FL - 430S предназначен для облицовывания прямолинейных кромок плитных материалов рулонными кромками АБС, ПВХ и полосовым кромочным материалом толщиной до  3(15)мм.

Отличительные особенности кромкооблицовочного автоматического станка Filato FL - 430S

• Увеличенная скорость подачи до 20 м/мин , регулируемая бесступенчато частотным преобразователем;
• Магазин подачи рулонного кромочного материала;
• Бачок для клея-расплава с электронным блоком контроля температуры;
• Регулировка количества наносимого клея;
• Узел предварительной обрезки;
• Торцовочный узел для обрезки переднего и заднего свесов пилами, укомплектован двумя высокочастотными моторами;
• Фрезерный блок для снятия с весов по пласти двумя твердосплавными высокочастотными фрезами с приводом от 2-х высокочастотных моторов;
• Циклевка нижних и верхних радиусов твердосплавными ножами с удалением кинематической волны;
• Циклевка с плоскими ножами клеевого соединения для удаления излишков клея;
• Узел полировки кромки с приводом от 2-х моторов.

Технические характеристики кромкооблицовочного автоматического станка Filato FL - 430S

Оснащение FL - 430S Filato FL - 430S

БЛОКИРОВКА ПОДАЧИ

Блокировка позволяет подавать заготовки на минимально безопасном расстоянии друг от друга. Система автоматически срабатывает, предохраняя от повреждения агрегаты.

УЗЕЛ ПРЕДВАРИТЕЛЬНОЙ ОБРЕЗКИ СОСТОИТ ИЗ ДВУХ УЗЛОВ

1(ТИП НОЖНИЦ)

Узел предварительной обрезки(тип ножниц) для тонкой кромки(0.4-1мм) позволяет точно без заломов отрезать кромку и натуральный шпон. Шпон при такой обрезке не ломается, а аккуратно подрезается.

2(ТИП НОЖ)

Узел предварительной обрезки (тип нож) для толстой кромки (2-3мм). Оснащен мощным пневмоцилиндром. Стабильно отрезает толстую кромку любого типа.

ПРЕСС ГРУППА

Зона прижима оснащена главным прижимным роликом с приводом и двумя дожимными роликами и позволяет прижать штучный материал толщиной до15мм. Большой диаметр приводного ролика Ф120мм дает максимальную площадь контакта и быстро отводит тепло из зоны прижима. С помощью цифрового счетчика регулируется зона прижима на толщину кромочного материала.Усилие пресс группы задается пневматически, что позволяет качественно приклеить кромочный материал к детали. Если регулировка пресс группы осуществляется механически - то одного усилия на пресс валах добиться не удастся, что приводит к частичному отклеиванию кромки.

УЗЕЛ ТОРЦЕВОЙ ОБРЕЗКИ

Узел торцевой обрезки имеет два электродвигателя. Движение этих узлов осуществляется по высокоточным линейным направляющим, что обеспечивает высочайшую точность позиционирования. Пилы узла торцевания имеют возможность поворота (для снятия фаски).

 ДИСПЛЕЙ

Удобное управление с помощью дисплея позволяет минимизировать время на переостнастку благодаря простому выбору режимов обработки.

Экран TOUCH SCREEN. (ОПЦИЯ)

ФРЕЗЕРНЫЙ УЗЕЛ

Фрезерный узел оснащен двумя высокочастотными двигателями с функцией поворота это необходимо для получения более полного и качественного радиуса обработанной кромки. Мощность двигателей 2 x 0,55 кВт

и частота вращение 12000 об/мин позволяет обработать любую кромку толщина(max) 15мм с припуском более 2мм на сторону. Узел имеет настройку с помощью цифровых счетчиков.

НАСТРОЙКА ПО КРОМКE

Фрезерный узел имеет настройку по кромке. Оператор устанавливает кромку под регулировочной стойкой фрезерн узла. Толщина кромки определяет положение фрез под обработку данной кромки. При этом фрезерный узел занимае необходимое положение и не требует дополнительной подстройки при работе. Система позволяет моментально настроить фрезерный узел на кромку разной толщины

УЗЕЛ РАДИУСНОЙ ЦИКЛИ

Предназначен для удаления микроволны на обработанной радиусной поверхности кромки после фрезерного узла. С помощью вертикальных и горизонтальных круглых копиров обеспечивается точное отслеживание профиля детали. Возможно обрабатывать детали в чувствительной к внешним воздействиям поверхностям(высокий глянец).

ПОДАЧИ ЖИДКОСТИ В ЗОНУ РЕЗНИЯ

В зону резания цикли подается жидкость из специального стакана. Это позволяет охлаждать и смазывать инструмент для создания мягких режимов резания. Кромка не меняет цвет и полировальный узел после цикли лучше оттирает загрязнение

УЗЕЛ КЛЕЕВОЙ ЦИКЛИ

Предназначен для удаления остатков клея с клеевого соединения. С верхним и нижним копирами, которые находятся на минимальном расстоянии от края заготовки, что позволяет с высокой точностью отслеживать профиль детали. (ОПЦИЯ)

ПАЗОВАЛЬНЫЙ УЗЕЛ

Агрегат предназначен для фрезерования паза по пласти. Пазовальный узел оснащен счетчиками с цифровой индикацией для удобного и быстрого выставления положения пазовальной пилы.

ПОЛИРОВАЛЬНЫЙ УЗЕЛ

Полировальный узел служит для очистки обработанной части кромки, придания ей естественного цвета и блеска. Удобная регулировка позволяет настроить на любой угол полировальные круги относительно обработанной кромки детали

НАСТРОЙКА

Регулировка всех узлов работающих на пневматике находится в одном месте, что значительно упрощает регулировку станка

ПОДАЮЩИЙ КОНВЕЙР

Подача конвейера осуществляется через мотор-редуктор. Частота вращения которого, регулируется ручкой на пульте управления. Скорость перемещения заготовки меняется плавно от 6 до 20 м/мин. Это позволяет подобрать наилучшие режимы для приклейки и обработки кромки.

Комплект поставки Filato FL - 430S

• Станок Filato FL - 430S
• Инструкция
• Упаковка

• Толщина, мм 0,4 - 15
• Мощность, кВт 6,84
• Модель FL - 430S
• Type Кромкооблицовочный автоматический станок
