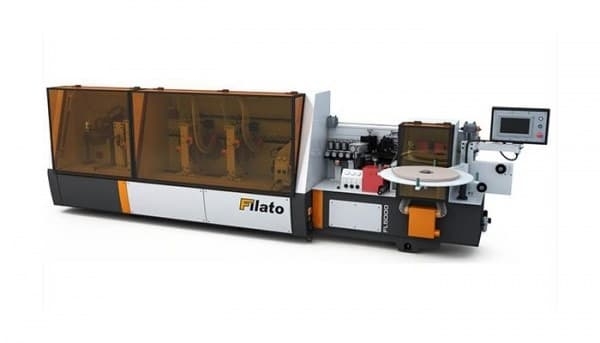

Кромкооблицовочный автоматический станок Filato FL-5000

Кромкооблицовочный автоматический станок Filato FL-5000

Описание товара Filato FL-5000

Кромкооблицовочный автоматический станок Filato FL-5000 - это высокотехнологичное оборудование, предназначенное для облицовки кромок на различных материалах. Станок обеспечивает точную и качественную обработку кромок, что делает его незаменимым инструментом для производства мебели, дверей, оконных блоков и других изделий.

Преимущества Filato FL-5000

• Автоматическая система подачи материала для удобной работы оператора
• Высокая скорость обработки кромок для повышения производительности
• Точное позиционирование и обработка кромок для идеального качества изделий
• Простая настройка и обслуживание для экономии времени и ресурсов

Назначение Filato FL-5000

Кромкооблицовочный автоматический станок Filato FL-5000 предназначен для профессионального использования на производствах мебели, дверей, оконных блоков и других изделий, где требуется высокоточная обработка кромок.

Сферы применения Filato FL-5000

Станок Filato FL-5000 может быть использован в различных отраслях промышленности, включая мебельное производство, производство дверей и окон, производство отделочных материалов и другие области, где требуется качественная обработка кромок.

Предназначен FL - 5000 для облицовывания прямолинейных кромок плитных материалов рулонными кромками АБС, ПВХ и полосовым кромочным материалом толщиной до 3 мм.

Особенности кромкооблицовочного автоматического станка FilatoFL-5000 Filato FL-5000

• Увеличенная скорость подачи 12; 16; 20 м/мин ;
• Узел предварительного фрезерования оснащен алмазными фрезами;
• Магазин подачи рулонного кромочного материала;
• Бачок для клея-расплава с электронным блоком контроля температуры;
• Регулировка количества наносимого клея;
• Узел предварительной обрезки;
• Торцовочный узел для обрезки переднего и заднего свесов пилами, укомплектован двумя высокочастотными моторами;
• Фрезерный блок для чернового снятия с весов по пласти двумя твердосплавными высокочастотными фрезами с приводом от 2-х высокочастотных моторов;
• Фрезерный блок для чистового снятия с весов по пласти двумя твердосплавными высокочастотными фрезами с приводом от 2-х высокочастотных моторов;
• Циклевка нижних и верхних радиусов твердосплавными ножами с удалением излишков клея;
• Узел полировки кромки с приводом от 2-х моторов.

Технические характеристики кромкооблицовочного автоматического станка FilatoFL-5000 Filato FL-5000

Конструктивные особенности FL - 5000

БЛОКИРОВКА ПОДАЧИ

Блокируется подача детали на входе в станок при недопустимом расстоянии между заготовками. Блокировка срабатывает автоматически, предохраняя от повреждения агрегаты.

УЗЕЛ ПРЕДВАРИТЕЛЬНОГО ФРЕЗЕРОВАНИЯ

Для предварительной прифуговки заготовки перед приклеиванием кромки. Необходим для удаления сколов и ступеньки от подрезной пилы. Удобная вертикальная перестановка фрез обеспечивает эффективное использование режущей части инструмента. Узел оснащен электропневматическим управлением в горизонтальной плоскости, двумя моторами 2x2,2 кВт, 12000об/мин. (первый мотор работает в направлении подачи, второй против - для избежание сколов), макс припуск на обработку 3 мм.
Оснащается инструментом: 2 алмазные фрезы;
высота фрез 42 мм

ОБДУВ ТОРЦА ЗАГОТОВКИ ПЕРЕД НАКЛЕЙКОЙ КРОМКИ И ПОСЛЕ ОБРАБОТКИ

Для получения идеального клеевого соединения после предварительного фрезерования происходит обдув торца заготовки. Торец детали очищается от пыли перед приклеиванием на неё кромки.

Также обдув заготовки осуществляется на выходе из станка.

КЛЕЕНАНОСЯЩИЙ УЗЕЛ

Оснащен пневматическими шторками защищающими клеенаносящий вал от грязи и пыли. Шторки автоматически открываются при подаче заготовки, обеспечивая лучшее качество приклеивания кромки.

ЗОНА ПРИЖИМА

Оснащена главным прижимным роликом с приводом и четырьмя дожимными роликами позволяет прижать любую рулонную кромку и полосовой материал - рейку. С помощью цифрового счетчика регулируется ход прижима на толщину кромочного материала.

Усилие пресс группы задается пневматически, что позволяет качественно приклеить кромочный материал к детали. Если регулировка пресс группы осуществляется механически с помощью пружины, то одного усилия на пресс валах добиться не удастся, что приводит к частичному отклеиванию кромки.

ТОРЦОВОЧНЫЙ УЗЕЛ

Предназначен для торцевания переднего и заднего свесов кромочного материала с тянущим торцовочным резом, что обеспечивает высокую точность.
Угол наклона 0 – 15 градусов, 2 мотора по 0,35 кВт, 12000 об/мин.
Оснащен 2 торцовочными пилами диаметром
100 х 32 х 2,6 мм, Z = 300

НАСТРОЙКА

 Удобная настройка передней и задней пилы с помощью двух ручек и выключатель подачи заготовки со стороны рабочих узлов позволяет быстро и точно настроить торцовочный узел.

ЧЕРНОВОЙ ФРЕЗЕРНЫЙ УЗЕЛ

Предназначен для максимального съема припуска кромочного материала. Разгружает чистовой фрезерный узел, обеспечивая высокую частоту обработки. Дает возможность работать с любым кромочным материалом. Оснащен прямыми ножами. Двигатели 2 x 0,55 кВт встречного вращения. Имеется точная настройка с цифровыми счетчиками.

ЧИСТОВОЙ ФРЕЗЕРНЫЙ УЗЕЛ

Предназначен для профильного фрезерования верхнего и нижнего свесов кромочного материала. Оснащен двумя высокочастотными двигателями 12000об/мин., расположенные один за другим, с вертикальными и горизонтальными круглыми копирами. Имеет удобную настройку с помощью счетчиков с цифровой индикацией.Двигатели фрезерного узла поворотные(15 – 45град) это необходимо для получения более полного и качественного радиуса обработанной кромки и более эффективного использования режущий части инструмента. Двигатели 2 x 0,55 кВт попутного вращения.

КОПИРЫ

Круглые копиры фрезерного узла точно отслеживают заготовку в отличие от станков на которых стоят копиры в виде пластин, здесь процесс скольжения заменен процессом качения. Круглые копиры позволяют работать с плитами облицованными чувствительными материалами к внешнему воздействию. Большой диаметр копира Ф120мм позволяет осуществить плавный заход копира на деталь, это предохраняет детали от повреждения.

УЗЕЛ РАДИУСНОЙ ЦИКЛИ

Предназначен для удаления микроволны на обработанной радиусной поверхности кромки после фрезерного узла. Оснащен эффективной системой аспирации с накопительным ящиком для стружки. Вся стружка собирается в ящике это исключает её попадание под копировальные кольца.

С помощью вертикальных и горизонтальных круглых копиров обеспечивается точное отслеживание профиля детали.

ПОДАЧА ЖИДКОСТИ В ЗОНУ РЕЗАНИЯ

В зону резания цикли подается жидкость из специального стакана. Это позволяет охлаждать и смазывать инструмент для создания мягких режимов резания. Кромка при этом не меняет цвета, отсутствует эффект белесости особенно при обработке темных кромок.

ОЧИЩАЮЩАЯ ЖИДКОСТЬ

Перед полировкой разбрызгивается жидкость на торец детали облицованной кромкой. При этом какие-либо загрязнения на кромке и остатки клея не размазываются, а максимально оттираются полировальными кругами. Не требуется дополнительной доработки.

ПОЛИРОВАЛЬНЫЙ УЗЕЛ

Полировальный узел служит для очистки обработанной части кромки, придания ей естественного цвета и блеска. Удобная регулировка позволяет настроить на любой угол полировальные круги относительно обработанной кромки детали.

ЭЛЕКТРОННЫЕ КОМПОНЕНТЫ

Преобразователи частоты установлены на каждый узел, тем самым увеличивает стабильность работы узлов и ресурс электронных компонентов.

НАСТРОЙКА НА ТОЛЩИНУ

Настройка на толщину заготовки осуществляется с пульта управления TOUCH SCREEN.

Удобное управление с помощью дисплея позволяет минимизировать время на переостнастку благодаря простому выбору параметров и режимов обработки.

Комплект поставки Filato FL-5000

• Станок FilatoFL-5000
• Инструкция
• Упаковка

• Толщина, мм 0,4 - 3
• Мощность, кВт 16,1
• Масса, кг 2400
• Модель FL-5000
• Type Кромкооблицовочный автоматический станок
