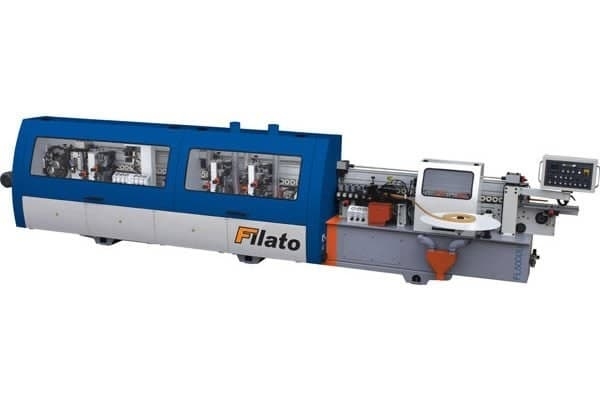

Кромкооблицовочный автоматический станок Filato FL-5000U

Кромкооблицовочный автоматический станок Filato FL-5000U

Кромкооблицовочный автоматический станок Filato FL-5000U - это надежное и высокопроизводительное оборудование, которое поможет вам значительно увеличить эффективность работы вашего производства.

Преимущества Filato FL-5000U

• Автоматическая подача и облицовка кромки
• Высокая скорость обработки
• Высокое качество облицовки
• Простая настройка и обслуживание

Особенности Filato FL-5000U

• Использование технологии точного совмещения
• Эргономичный дизайн
• Многофункциональный пульт управления

Назначение Filato FL-5000U

Кромкооблицовочный автоматический станок Filato FL-5000U предназначен для облицовки кромки различных материалов, таких как ДСП, фанера, пластик и др.

Сферы применения Filato FL-5000U

• Мебельное производство
• Столярные мастерские
• Производство дверей и окон

Приобретите кромкооблицовочный автоматический станок Filato FL-5000U и увеличьте производительность своего производства уже сегодня!

Предназначен FL - 5000U для облицовывания прямолинейных кромок плитных материалов рулонными кромками АБС, ПВХ и полосовым кромочным материалом толщиной до 3(15)мм.

Особенности кромкооблицовочного автоматического станка FilatoFL-5000U Filato FL-5000U

• Увеличенная скорость подачи 12; 20 м/мин;
• Магазин подачи рулонного кромочного материала;
• Бачок для клея-расплава с электронным блоком контроля температуры;
• Регулировка количества наносимого клея;
• Узел предварительной обрезки;
• Торцовочный узел для обрезки переднего и заднего свесов пилами, укомплектован двумя высокочастотными моторами;
• Фрезерный блок для снятия с весов по пласти двумя твердосплавными высокочастотными фрезами с приводом от 2-х высокочастотных моторов;
• Циклевка нижних и верхних радиусов твердосплавными ножами с удалением излишков клея;
• Узел полировки кромки с приводом от 2-х моторов.

Технические характеристики кромкооблицовочного автоматического станка Filato FL-5000U

Конструктивные особенности FL - 5000U

УЗЕЛ ПРЕДВАРИТЕЛЬНОГО ФРЕЗЕРОВАНИЯ

Для предварительной прифуговки заготовки перед приклеиванием кромки необходим для удаления сколов и ступеньки от подрезной пилы. Удобная вертикальная перестановка фрез обеспечивает эффективное использование режущей части инструмента. Электропневматическое управление в горизонтальной плоскости, два мотора по 200 Гц, (первый мотор работает в направлении подачи, второй против - для избежание сколов), макс припуск на обработку 3 мм.

ОБДУВ ТОРЦА ЗАГОТОВКИ

После предварительного фрезерования обдувается торец заготовки, очищая деталь от пыли перед приклеиванием кромки.

КЛЕЕНАНОСЯЩИЙ УЗЕЛ

Оснащен пневматическими шторками защищающие клеенаносящий вала от грязи и пыли. Шторки автоматически открываются при подачи заготовки, обеспечивая лучшее качество приклейки кромки.

ПРЕСС ГРУППА

Усиленная пресс группа состоит пяти роликов: первый цилиндрический, приводной большего диаметра, и четыре роликов свободно вращающихся. Усилие пресс группы задается пневматически, что позволяет качественно приклеить кромочный материал к детали. Если регулировка пресс группы осуществляется механически - то одного усилия на пресс валах добиться не удастся, что приводит к частичному отклеиванию кромки.

УЗЕЛ ТОРЦЕВОЙ ОБРЕЗКИ

Узел торцевой обрезки имеет два электродвигателя. Движение этих узлов осуществляется по одной высокоточной призматической направляющей с высочайшую точность позиционирования. Пилы узла торцевания имеют возможность поворота (для снятия фаски).

ВНЕШНИЙ ВЫКЛЮЧАТЕЛЬ

Для удобства настройки узлов станка установлен отдельный выключатель подачи заготовки со стороны рабочих узлов.

ФРЕЗЕРНЫЙ УЗЕЛ

Фрезерный узел оснащен двумя высокочастотными двигателями с функцией поворота это необходимо для получения более полного и качественного радиуса обработанной кромки.

НАСТРОЙКА ФРЕЗЕРНОГО УЗЛА

Меньший шаг резьбы на винтовых соединениях регулировочных узлов позволяет точно и быстро настроить рабочие узлы на толщину кромки. Мощная стойка позволяет избежать вибрации и повысить устойчивость и стабильность в работе узла.

КОПИРЫ

Круглые копиры фрезерного узла позволяют более точно отслеживать заготовку в отличие от станков на которых стоят копиры в виде пластин, здесь процесс скольжения заменен процессом качения. Круглые копиры позволяют работать с плитами облицованными чувствительными материалами к внешнему воздействию.

ЦИКЛЕВОЧНЫЙ УЗЕЛ

Имеется удобная настройка счетчиками с цифровой индикацией. Возможность настроек циклевочного ножа на обработку клеевого шва. Узел оснащен механизмом подачи жидкости в зону резания для снятия напряжения в процессе обработки, что дает качественную ровную обработанную поверхность и отсутствие эффекта белесости кромки после циклевания.

«ROUND» - УЗЕЛ ОБРАБОТКИ УЗЛОВ

Выполняет формирование закругленных углов кромочного материала толщиной до 3 мм по верхней и нижней стороне панели. Все четыре угла торца заготовки обрабатываются автоматически. Используются высокочастотные двигатели.

ПОЛИРОВАЛЬНЫЙ УЗЕЛ

Полировальный узел служит для очистки обработанной части кромки, придания ей естественного цвета и блеска. Удобная регулировка позволяет настроить на любой угол полировальные круги относительно обработанной кромки детали.

МЕХАНИЗМ ПОДАЧИ

Мощный мотор-редуктор осуществляет стабильную подачу заготовок по транспортеру при высоких скоростях.

ЭЛЕКТРОННЫЕ КОМПОНЕНТЫ

Преобразователь частоты установлен на каждый узел, тем самым увеличивает стабильность работы узлов и ресурс электронных компонентов.

ДИСПЛЕЙ

Удобное управление с помощью дисплея позволяет минимизировать время на переостнастку благодаря простому выбору программ обработки, сохраняя режимы в памяти. На дисплее так же отображается счетчик рабочего времени и кромки. ОПЦИЯ

РЕМЕНЬ ДЛЯ ПОДАЧИ ЗАГОТОВКИ

Прижим заготовки осуществляется ремнем вместо прижимных роликов, зажимает заготовку сверху и вместе с деталью перемещается вдоль станка, предназначен для транспортировки деталей с чувствительной поверхностью к внешним воздействиям(высокий глянец) и не оставляет следов на поверхности детали.  ОПЦИЯ

Комплект поставки Filato FL-5000U

• Станок Filato FL-5000U
• Инструкция
• Упаковка

• Мощность, кВт 21,2
• Масса, кг 2440
• Модель FL-5000U
• Type Кромкооблицовочный автоматический станок
