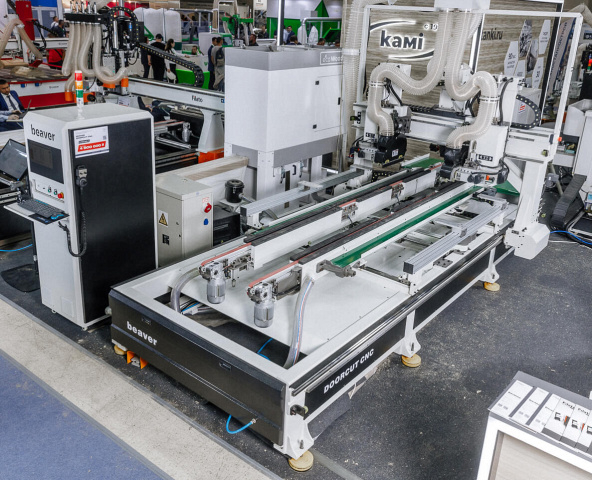

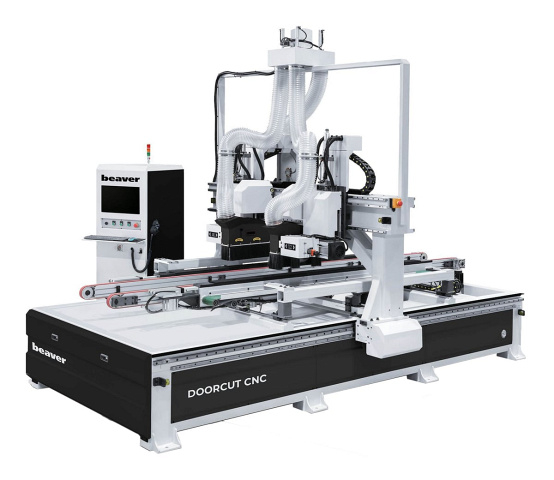

Форматно-обрезной центр с ЧПУ для дверных полотен Beaver DOORCUT CNC

Код товара: 106852

Под заказ

4 044 180 ₽

С НДС

от 112338 ₽/мес

в лизинг

Окупаемость: от 27 заказов

Доставка

Отгрузка: 26.07.2026
Доставка до: 31.07.2026

Самовывоз

Московская обл., Ступинский район, ПГТ Михнево, ул. Донбасская, д. 93

Гарантия

Сервис

ПНР

Нужна помощь?

8 812 448 13 14

sales@dvt-spb.ru

Описание
Характеристики
Отзывы
Оплата и доставка

Форматно-обрезной центр с ЧПУ для дверных полотен DOORCUT CNC предназначен для высокоскоростного чистового форматирования (обрезки) дверных полотен перед последующей финишной обработкой.

ОБЛАСТЬ ПРИМЕНЕНИЯ Beaver DOORCUT CNC

Форматно-обрезной центр с ЧПУ для дверных полотен DOORCUT CNC применяется на средних и крупных дверных предприятиях, как при серийном изготовлении дверей, так и при производстве дверей на заказ.

Центр обеспечивает:

автоматическую подачу дверного полотна в зону обработки;
автоматическую базировку полотна;
форматирование полотна с четырех сторон в полностью автоматическом режиме;
дальнейшую автоматическую выгрузку;
cреднее время обработки одного дверного полотна 50 секунд.

СХЕМА ОБРАБОТКИ Beaver DOORCUT CNC

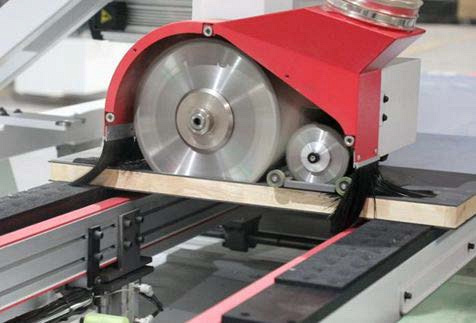

Обрезка дверного полотнам

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ Beaver DOORCUT CNC

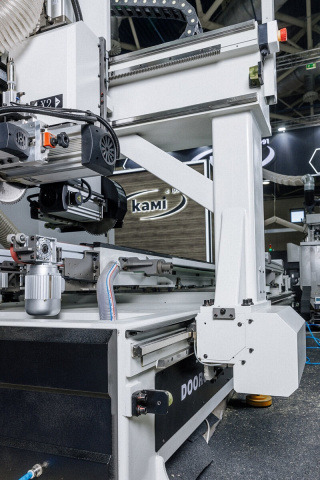

	Цельносварной портал с интегрированными опорами Портал установлен на массивные опоры, увеличивающие жесткость конструкции портала, а также повышающие устойчивость к деформациям. Увеличенные базовые опорные площадки имеет «П» образную форму с шестью крепежными отверстиям, что позволяет значительно увеличить нагрузочные показатели станка, без потери качества обработки. Изготовлен из толстостенных стальных труб прямоугольного сечения толщиной 10 мм (усиленных до 20 мм в местах сопряжений), что обеспечивает высокую степень жесткости портала станка, устойчивость к статическим и динамическим нагрузкам. Высокая геометрическая точность фрезерованных площадок под направляющие достигается за счет технологической возможности обработки порталов за одну установку на металлообрабатывающих центрах с ЧПУ. Данная конструкция позволяет получить гарантированно высокую точность и качество при обработке заготовок практически из любых материалов на предельно возможных максимальных скоростях обработки.
	Цельносварная массивная стальная станина Выполнена из толстостенных стальных труб прямоугольного сечения толщиной 8 - 12 мм, что обеспечивает высокую степень жесткости конструкции станка, устойчивость к статическим и динамическим нагрузкам, поглощает вибрацию при работе. Высокая геометрическая точность фрезерованных площадок под направляющие достигается за счет технологической возможности обработки станин за одну установку на металлообрабатывающих центрах с ЧПУ. Это дает возможность получить гарантированно высокую точность и качество при обработке заготовок любых размеров.
	Стойка управления Одна из самых надежных систем управления. Наличие интерфейсов USB и Ethernet значительно повышает удобство подключения различных внешних устройств, а также позволяет произвести подключение станка к локальной сети предприятия.

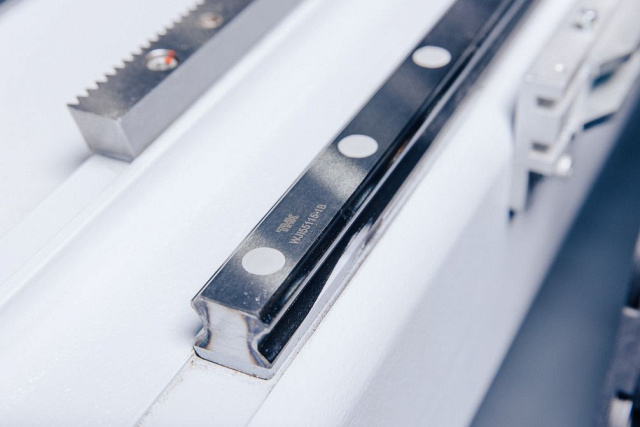

	Высокоточные линейные направляющие За счет повышенной устойчивости и жесткости, обеспечивают высокую точность перемещения портала, шпиндельной площадки и высокооборотного шпинделя по осям X, Y и Z. Достигается высокая точность обработки и долговечность работы станка без потери точностных параметров.
	Косозубые передачи шестерня-рейка по осям X-Y В отличие от передач с прямыми зубьями, косые входят в зацепление постепенно, а не сразу по всей длине. Косозубое зацепление не имеет зоны однопарного зацепления. В прямозубой передаче нагрузки на зубья прикладывается мгновенно. Зубья в косозубых передачах нагружаются постепенно по мере захода их в зону зацепления, в зацеплении всегда находится как минимум две пары зубьев. Данные факторы определяют плавность работы косозубого зацепления, а также снижение шума и дополнительных динамических нагрузок по сравнению с прямозубым зацеплением. Использование косозубых передач в конструкциях фрезерных станков с ЧПУ Beaver позволило значительно повысить нагрузочные характеристики и увеличить скоростные показатели.

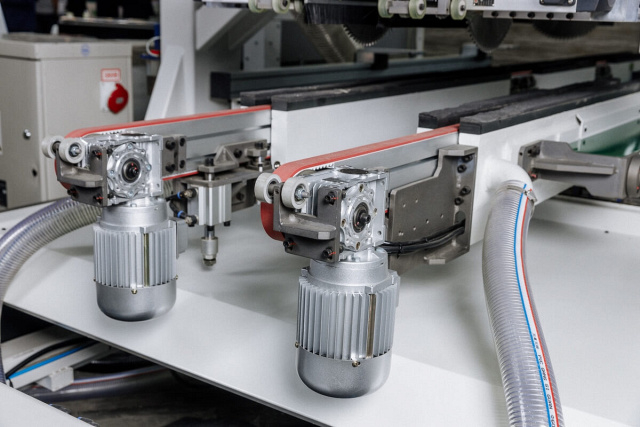

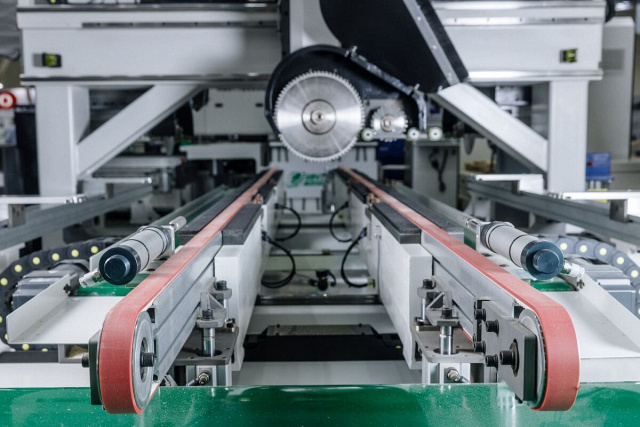

	Автоматическая система загрузки и базировки дверных полотен Позволяет значительно сократить время на загрузку и базировку тяжёлых дверных полотен, что определенно облегчит труд операторов и повысит производительность. Дверное полотно движется по двум ременным конвейерным лентам и по достижению концевого выключателя происходит срабатывание базирующих упоров, которые чётко позиционируют полотно с трёх сторон.

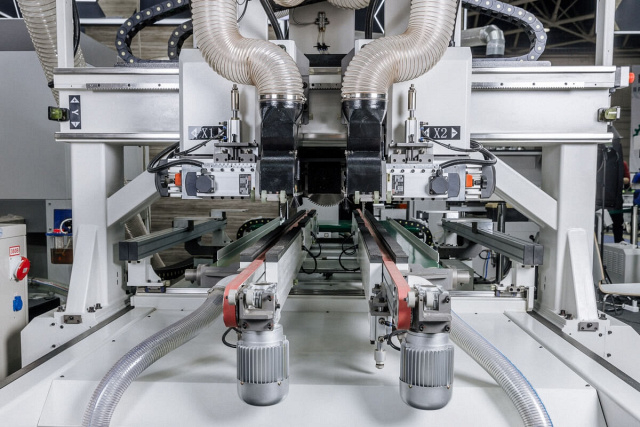

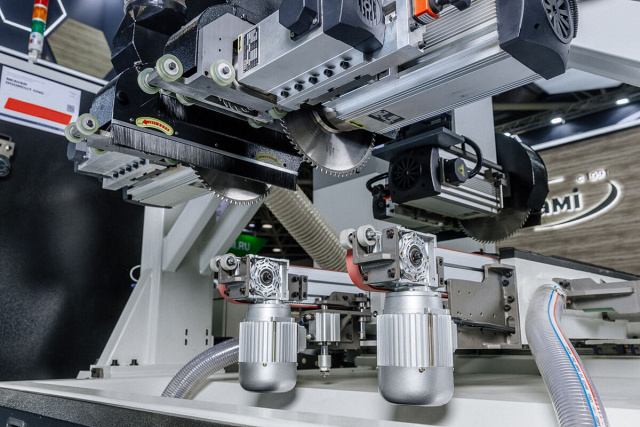

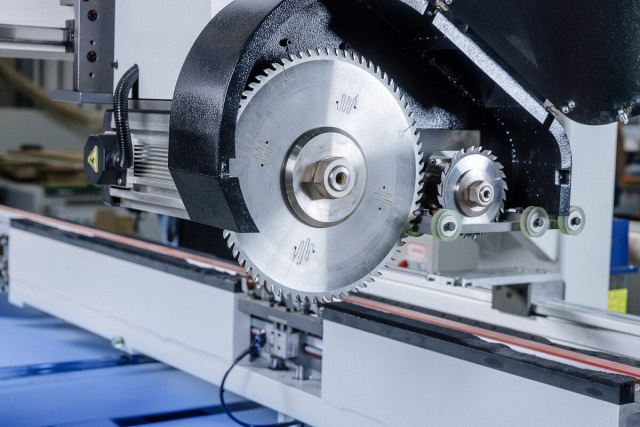

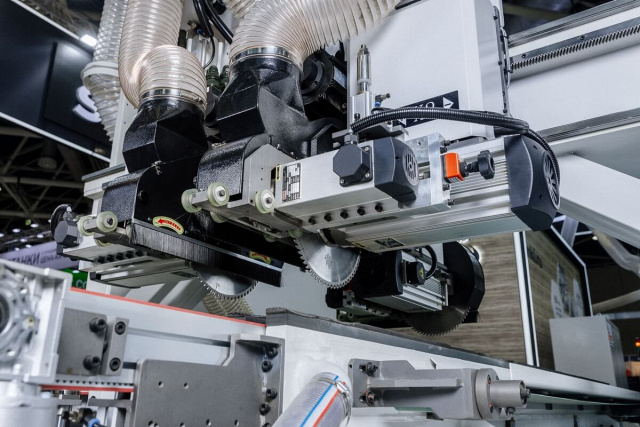

	Продольные обрезные агрегаты X1 и X2 (2 шт.) Предназначены для синхронной обрезки полотна двери по длинной стороне одновременно с двух сторон дверного полотна.

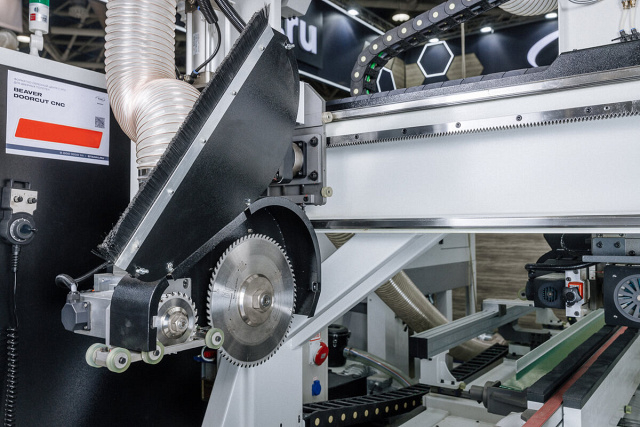

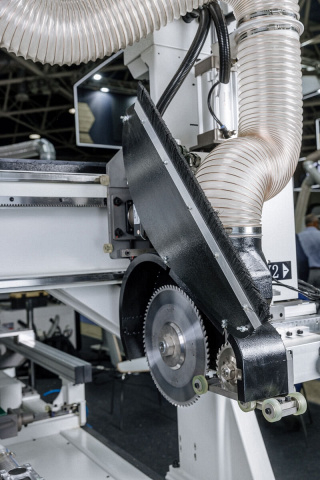

	Поперечный обрезной агрегат Y (1 шт.) Предназначен для поэтапной обрезки полотна двери по короткой стороне (сначала верхняя часть, затем нижняя).
	Подвижный вакуумный рабочий стол Вакуумный рабочий стол представляет собой две траверсы одна из которых динамическая и позиционируется автоматически в зависимости от заданной ширины. Рабочая поверхность траверс имеет вакуумные каналы для удержания дверного полотна во время обработки.
	Вакуумный насос 320 м3/час Простой вакуумный насос вихревого типа обеспечивает надёжное крепление дверного полотна во время обработки.
	Ручной пульт управления Удобный и эргономичный пульт управления, предназначен для управления станком в ручном режиме. Значительно облегчает работу оператора во время настройки станка, а также снижает риск повреждения оборудования в процессе обработки.
	Автоматическая централизованная система смазки Смазка основных подшипников линейных направляющих осуществляется автоматически без участия оператора. Благодаря данной системе исключается человеческий фактор и гарантируется своевременная смазка и точное дозирование смазочного материала.
	Конвейеры для удаления обрезков С правой и левой сторон от рабочих столов, со стороны обрезки дверного полотна по длинной стороне, установлены приводные ленточные конвейеры для удаления обрезков.

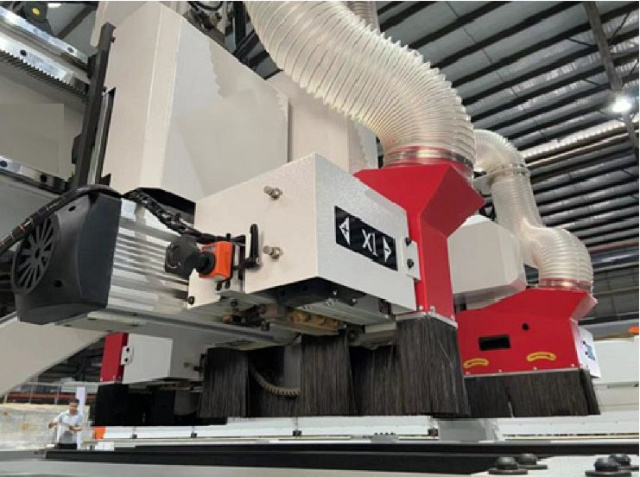

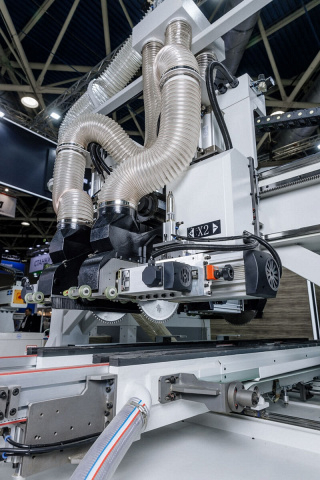

	Аспирационная подготовка Обрабатывающие агрегаты оборудованы аспирационными кожухами от которых сделана разводка к общему распределителю с шиберными заслонками. В зависимости от того, какой агрегат находится в работе - открывается нужный шибер, тем самым повышая эффективность аспирационной установки.
	Защитные кабелеукладчики по осям X-Y Обеспечивают защиту кабелей от критических углов изгиба и возможных внешних повреждений (защищает от механических повреждений при падении габаритных обрезков), что увеличивает ресурс работы станка и повышает уровень безопасности на производстве.

Технические характеристики Beaver DOORCUT CNC

Характеристика	Значение
ЦЕНА	4 044 180 ₽
Размер зоны обработки, мм	3000 x 1100
Тип рабочего стола	вакуумный
Скорость рабочего хода, м/мин	18
Посадочный диаметр основной пилы, мм	30
Посадочный диаметр подрезной пилы, мм	22
Диаметр основной пилы, кВт	300
Диаметр подрезной пилы, мм	120
Длина заготовки, мм	3000
Ширина заготовки, мм	1100
Толщина заготовки, мм	60
Давление в пневмосистеме, МПa	0,6 - 0,7
Мощность двигателя основной пилы, кВт	5,8 х 3
Частота вращения основной пилы, об/мин	3000
Мощность двигателя подрезной пилы, кВт	2,2 х 3
Частота вращения подрезной пилы, об/мин	12 000
Общая установленная мощность, кВт	36
Система подачи дверного полотна	автоматическая
Система позиционирования дверного полотна на рабочих столах	автоматическая
Система позиционирования рабочих столов по ширине рабочих столов	автоматическая
Система позиционирования рабочих агрегатов	автоматическая
Количество агрегатов для форматирования по длине полотна, шт.	2
Количество агрегатов для форматирования по ширине полотна, шт.	1
Напряжение, В	380
Частота, Гц	50
Длина, мм	4670
Ширина, мм	2750
Высота, мм	3100
Вес брутто, кг	3500

Ø подрезной пилы, мм 120
Высота обработки, мм 60
Толщина, мм 60
Размер стола, мм 3000 x 1100
Напряжение, В 380
Мощность, кВт 36
Масса, кг 3500
Модель DOORCUT CNC
Type Форматно-обрезной центр с чпу для дверных полотен
