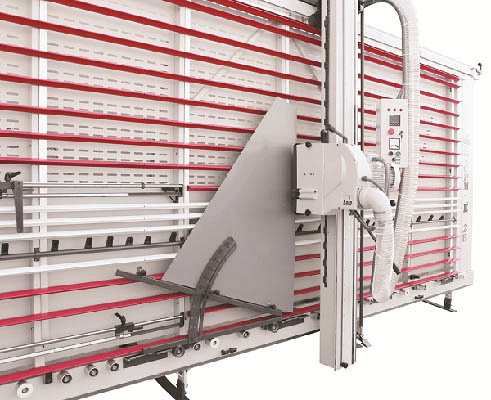

Форматно-раскроечные станки Bala Makina CPM D2B 20x40
(голосов 0)
Артикул: 8170cpm_d2b_20x40 Код товара: 107243
Под заказ
Станок предназначен для раскроя композитных материалов, полимеров, ПВХ, фанеры и т.д., а также, фрезерования пазов заданной конфигурации для производства упаковки (кассет) без дополнительных соединений, используемых в строительстве вентилируемых фасадов.
ОБЛАСТЬ ПРИМЕНЕНИЯ Bala Makina CPM D2B 20x40
Участки раскроя на предприятиях по производству алюминиево-композитных панелей (Alucobond и др.), а также предприятия, на которых требуется точный раскрой плитных материалов большого формата.
Получаемые изделия
СХЕМА ОБРАБОТКИ Bala Makina CPM D2B 20x40
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ Bala Makina CPM D2B 20x40
 |
Большие габариты детали и экономия площадей Вертикальная компоновка рабочего стола позволяет значительно сократить площадь, необходимую для операции раскроя. Рабочий стол станка позволяет раскраивать листы размером 4000 х 2000 мм. Опционально: возможно изготовление станка с длиной распила до 6 м. |
 |

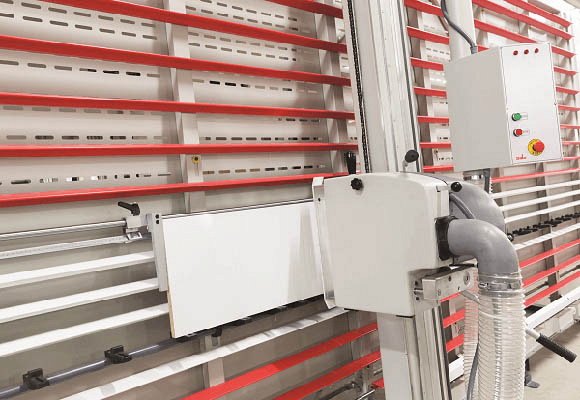

Двухшпиндельный пильный узел Конструкция пильного узла позволяет одновременно установить на станок пильный диск и пазовальную фрезу. Переключение рабочего инструмента осуществляется с пульта управления. |
 |
Высокая точность раскроя Жесткая конструкция и усиленные направляющие позволяют выдерживать точность 0,1 мм на 1 м реза (соответствует европейскому стандарту DIN 875/1). |
 |

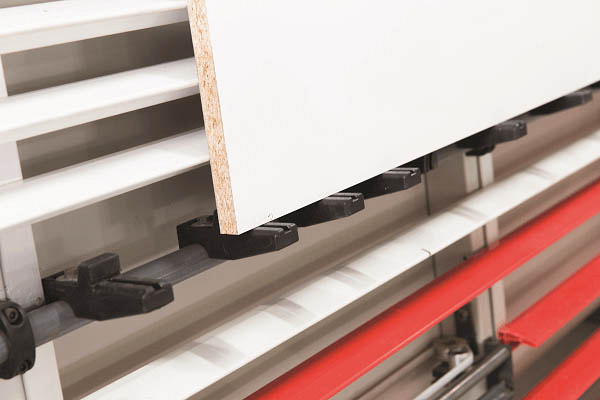

Упор для малогабаритных деталей Для базирования небольших деталей в станке предусмотрен промежуточный упор. |
 |
Закатные ролики Для удобства перемещения материала в рабочую зону, станок оснащен алюминиевыми роликами качения в нижней части станка. Они же служат опорной базирующей поверхностью. |
 |
Высокая производительность Благодаря системе перемещения пильного узла относительно листа материала без его перебазирования производительность станка может достигать до 80 листов в 8-часовую смену. Перенастройка положений легко осуществляется вручную. |
 |

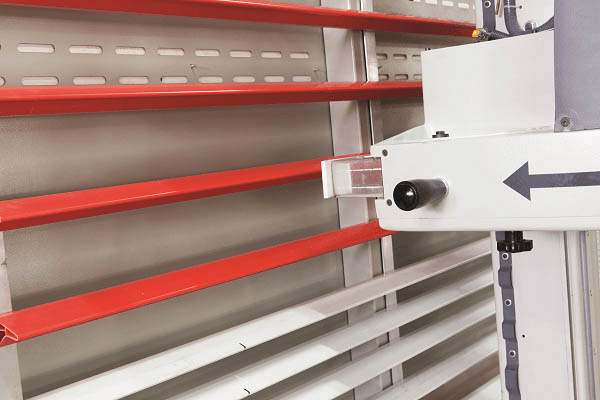

Защита от повреждения направляющих Опорные силиконовые планки имеют возможность автоматически перемещаться в вертикальной плоскости для предотвращения их пропила при попадании в зону резания при горизонтальном раскрое. |
 |
Электронные дисплеи указания размеров в базовой комплектации В базовую комплектацию включены блоки цифровой индикации размеров по горизонтали и вертикали. Позволяют более точно выставлять размеры и снизить влияние «человеческого фактора». |
 |

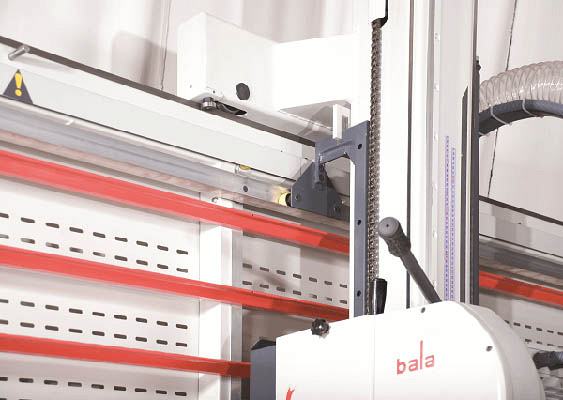

Система пневматической фиксации в базовой комплектации Фиксация пильного портала в зоне вертикального реза осуществляется за счет срабатывания пневмоцилиндра. Управление системой фиксации осуществляется с пульта управления. |
 |
Упор для угловых резов Опциональновозможна установка упора для пиления заготовок под углом. Значение угла устанавливается механически. |
 |
Автоматическое перемещение пильной головы В моделиAVпредусмотрена система автоматического перемещения пильной головы по выставленным размерам. Управление циклом подачи осуществляется с пульта оператора. |
| Особенность станка – наличие двух шпинделей Работающие в маятниковом режиме: либо пазовальная фреза, либо пила для раскроя. Это позволяет значительно увеличить производительность и точность обработки. |
|
| Станок оборудован автоматической рамой Для ухода направляющих от пропила, аспирационным кожухом и роликами для облегчения подачи материала, что позволяет увеличить удобство работы на станке. |
|

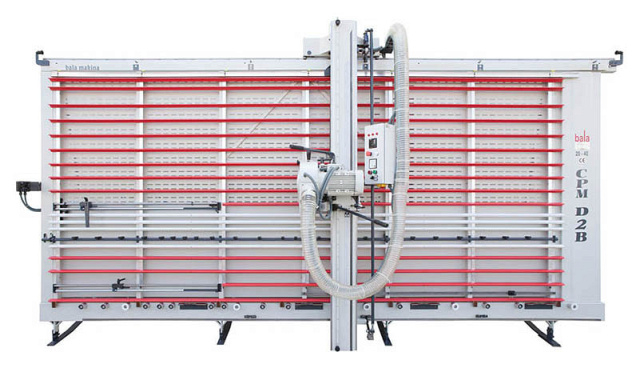

| Вертикальная компоновка Позволяет выдерживать точную геометрию пропила благодаря перемещению пильного узла вместо перемещения заготовки. |
Технические характеристики Bala Makina CPM D2B 20x40
| Характеристика | Значение |
|---|---|
| ЦЕНА | 1 786 820 ₽ |
| Система ЧПУ | нет |
| Частота вращения пилы, об/мин | 5800 |
| Частота вращения фрезы, об/мин | 5800 |
| Дисковая пила | Ø 230 x 30 x 2,8 Z62 |
| Дисковая фреза (со сменными ножами) | Ø 200 x 30 Z10, угол профиля 90°; 135°; 180° |
| Длина раскроя, мм | 4000 |
| Вылет пилы, мм | 25 |
| Макс. ширина раскроя, мм | 2000 |
| Давление в пневмосистеме, Бар | 6 |
| Нижние упоры | металлические ролики |
| Перемещение пильной головы | ручное |
| Мощность двигателя, кВт | 3 |
| Пневмозахваты | нет |
| Рама для предотвращения пропила направляющих | передвигается автоматически |
| Электронный дисплей указания размеров | есть |
| Длина, мм | 5000 |
| Ширина, мм | 2980 |
| Высота, мм | 1150 |
| Вес, кг | 670 |
