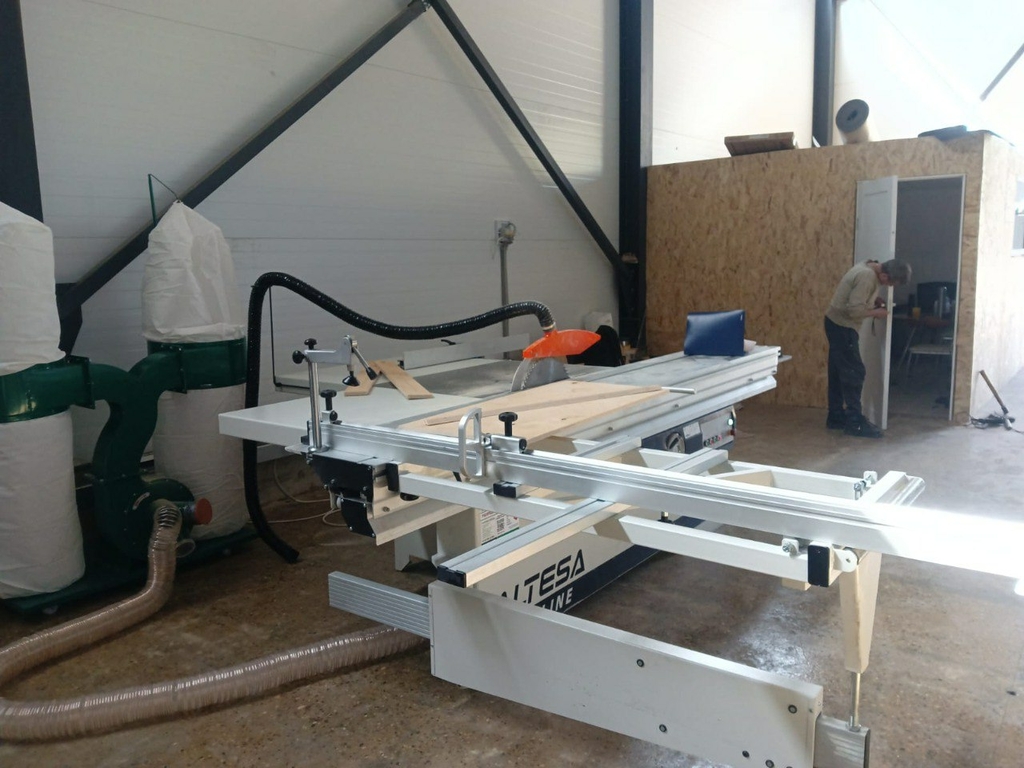

Форматно-раскроечный станок ALTESA BLUE LINE PS 400 E1
(голосов 0)
Артикул: int5318 Код товара: 102191
Под заказ
Данные станки, предназначены для продольного, поперечного раскроя плитных материалов (ДСП, МДФ, Фанеры, ДВП и т.п.), в том числе облицованных, а так же массивной древесины или схожих по характеристикам материалов. Станки серии «BLUE LINE», относятся к станкам промышленного класса, и способны выполнять самые сложные задачи в больших объемах при высокой загрузке в производствах корпусной мебели, деревообработке, строительстве и других производствах.
Преимущества
- Проверенные Европейские технологии, заложенные на этапе проектирования
- Технические решения, отвечающие самым современным требованиям отрасли
- Высокое качество исполнения основных деталей и узлов
- Серийное производство с контролем качества на всех этапах
- Специально отобранные компоненты: электрические, механические, электронные от известных производителей
Особенности конструкции
 |

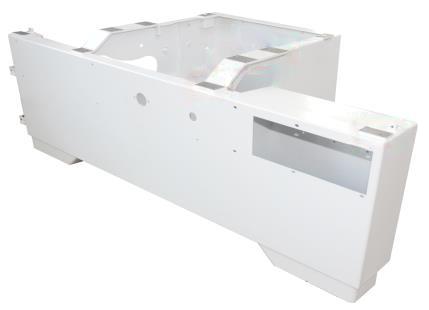

Станина станкаОдним из преимуществ станков BLUE LINE является очень надежная конструкция станины, выполненная из листового металла большой толщины, с поперечными и продольными ребрами жесткости, которая обеспечивает надежное гашение вибраций и стабильную работу станка при максимальной загрузке. Площадки под крепления основного стола и подвижной каретки выполнены на фрезерном центре с ЧПУ за одну установку станины. |
 |

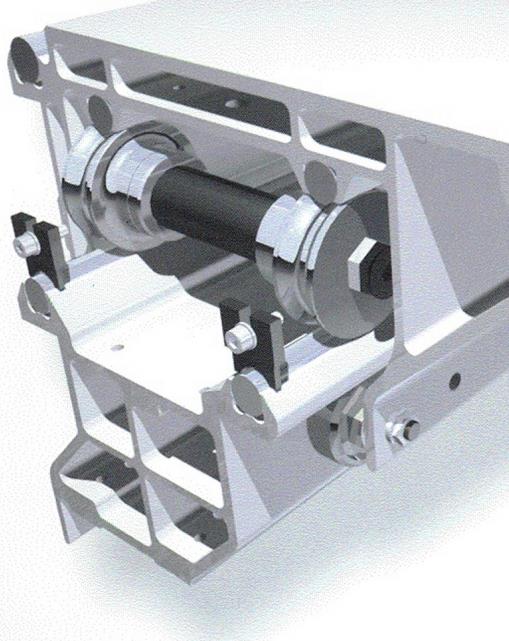

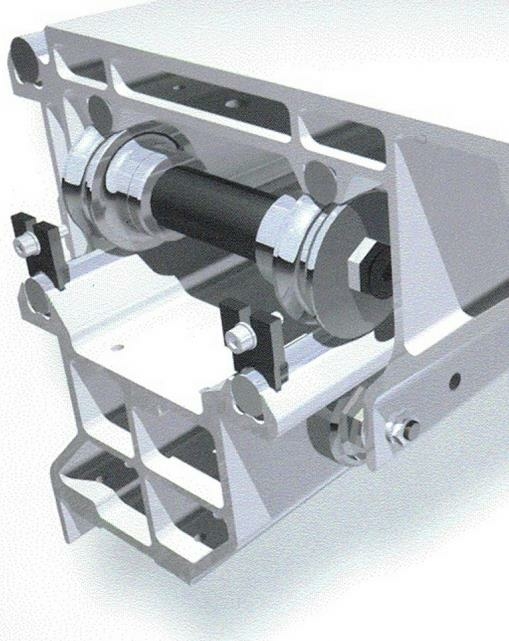

Подвижная кареткаКаретка на двойных опорных роликах с модернизированным профилем, с шириной рабочей поверхности 418 мм!, является одним из важнейших преимуществ этой модели. Конструкция каретки выполнена по технологиям, созданным пионером в этой области, компанией Altendorf (Германия). Данная конструкция обеспечивает абсолютную надежность и долговечность, ровный линейный базовый пропил, в сочетании с плавностью и легкостью хода. Каретка имеет профиль с 2-мя Т-пазами, что позволяет без проблем зафиксировать необходимо количество дополнительных приспособлений. |
 |

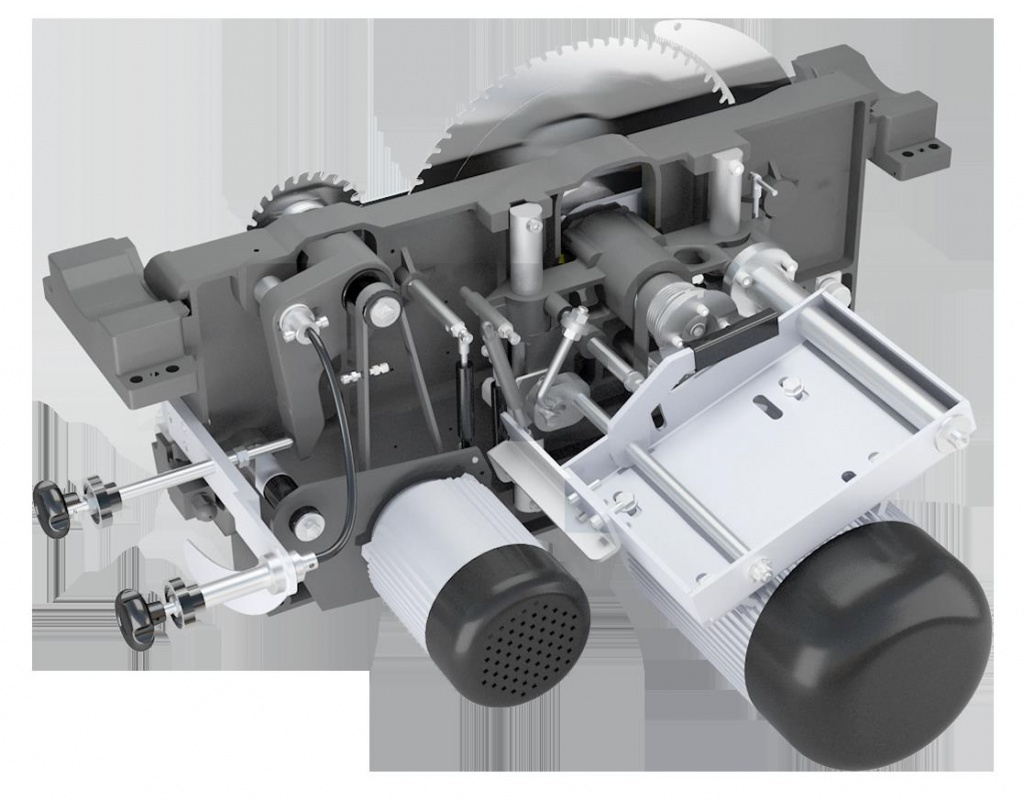

Пильный узелНа станке используется ЦЕЛЬНОЛИТОЙ корпус пильного узла, замкнутой конструкции, которая применяется на промышленных пильных центрах с ЧПУ. Наклон осуществляется по сферическим закрытым двойным направляющим. Такое решение полностью исключает вибрации, имеет очень высокую жесткость и как следствие обеспечивает отличное качества реза без сколов и ресурс на протяжении всего срока эксплуатации оборудования. |
 |

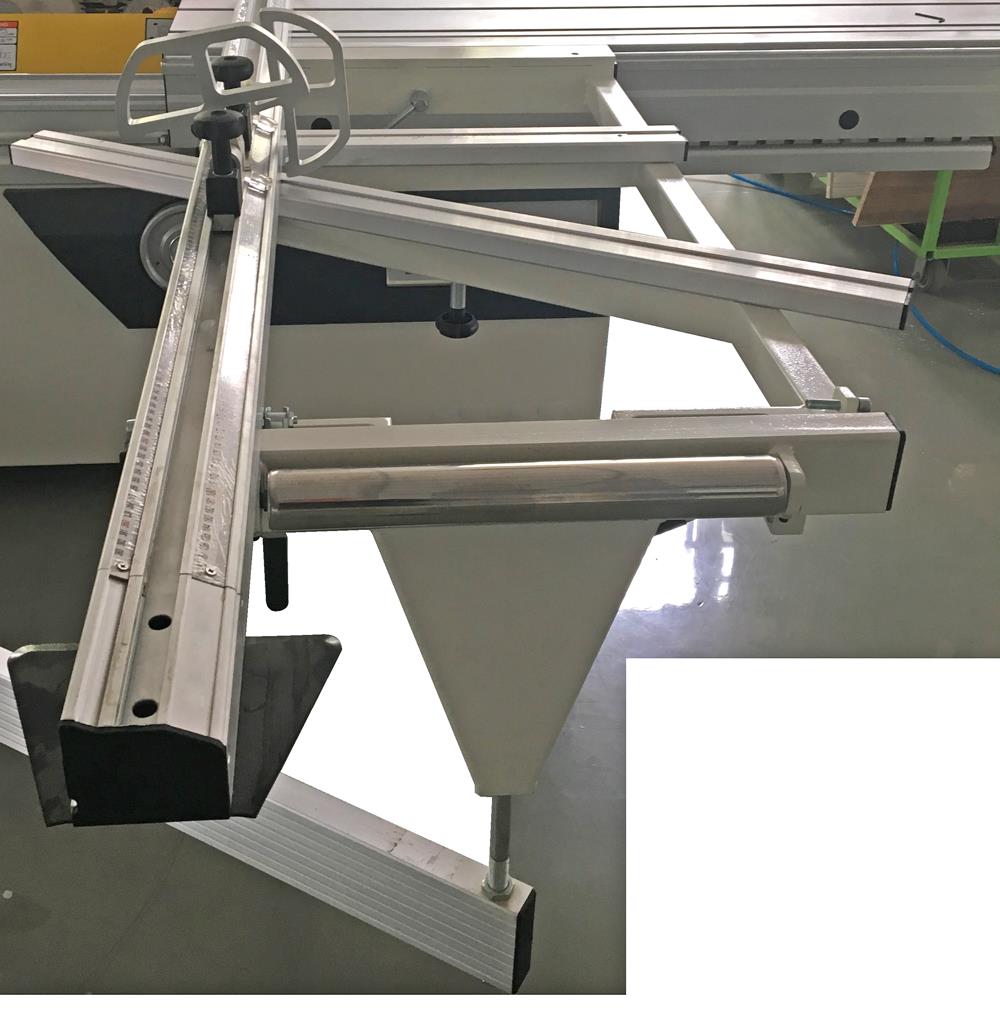

Опорная рамаМощная стальная опорная рама позволяет обеспечить надежную поддержку и позиционирование заготовок большого веса и размера (листы ДСП, МДФ, Брус и т.д.) и как следствие, получить отличную геометрию и качество распила. Этому способствует так же Y-образная опорная ось и телескопический поворотный стальной упор конической формы большого сечения. Центральная усиливающая балка опорной рамы, выполнена из алюминиевого профиля увеличенного сечения закрытого типа, что препятствует кручению рамы даже при максимальных нагрузках. При этом, опорную раму можно с легкостью перемещать по всей длине подвижной каретки, с помощью всего 1-го стального эксцентрикового фиксатора. |
 |

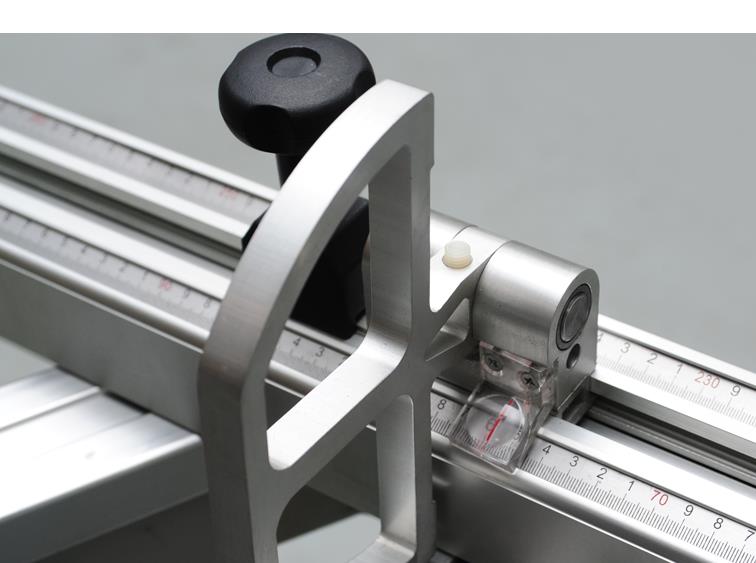

Линейка основных резовЛинейка основных резов представляет собой мощную алюминиевую конструкцию с идеальной геометрий и выдвижной телескопической секцией – что позволяет получать непревзойденную точность позиционирования как деталей небольшого размера, так и цельных листов плитных материалов. Оснащается 2-мя массивными подвижными перекидными упорами из фрезерованного алюминия. Для позиционирования упоров в линейку установлены 2-е стальные размерные шкалы (одна перед-, вторая за- линией перемещения упоров), обе шкалы имеют наклон 30 град к горизонту, для удобства работы оператора. По первой шкале осуществляется сверхточное позиционирование с помощью лупы с нанесенной красной риской, по второй – быстрое позиционирование по линии самого упора! |
 |

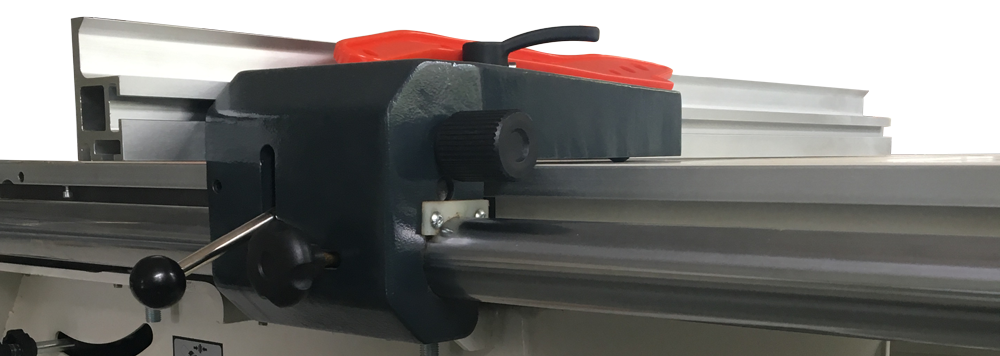

Суппорт и линейка параллельных резовСуппорт линейки параллельных резов представляет собой цельнолитую массивную чугунную конструкцию, которая перемещается по цельной шлифованной закаленной цилиндрической направляющей диаметром 40 мм. Это обеспечиваем идеальную плавность хода, легкость и точность перемещения. Размер выставляется по стальной шкале, установленной в поверхность рабочего стола. Суппорт фиксируется с помощью эксцентрика – это обеспечивает быстрые и четкие фиксации. Для сверхточной установки размера есть механизм микрометровой доводки с помощью маховика. Сама же линейка параллельных резов выполнена и Г-образного массивного алюминиевого профиля усиленной конструкции. Ее перемещение вдоль суппорта обеспечивается с помощью эксцентрика, установленного сверху – таким образом оператору нет необходимо тянуться или обходить станок, что значительно сокращает время настройки станка даже при работе в одиночку. |
 |
Моторизованные приводы (доп. опция)Моторизованные приводы вертикального перемещения пильного узла, остальные настройки осуществляются вручную, с помощью маховиков |
 |

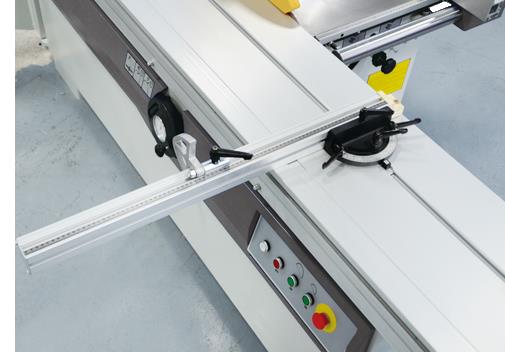

Устройство угловых резовДанное устройство, устанавливается на подвижную каретку. Представляет собой алюминиевую линейку с установленным на ней алюминиевым перекидным упором. Линейный размер выставляется по металлической мерной шкале, установленной на линейке под углом 30 град, угловой размер выставляется по металлической сферической шкале, установленной на поворотном механизме линейки. С его помощью можно производить резы под любыми углами в горизонтальной плоскости. |
 |

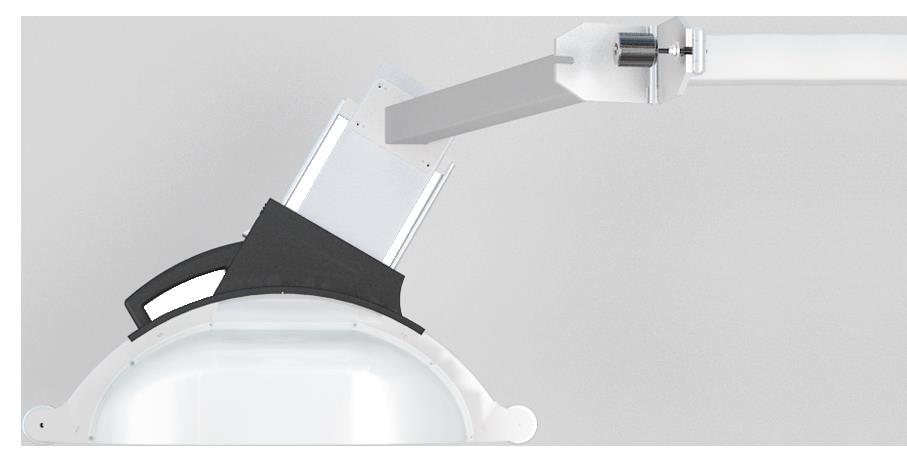

Полная параллелограммная защита пилы «CE» (доп. опция)Представляет собой Аспирационный кожух, который устанавливается на специальной поворотной штанге, имеет отдельный аспирационный патрубок увеличенного диаметра (80 мм), имеет возможность исключения из рабочей зоны, а так же - оснащается роликами на входе/выходе. Он полностью закрывает рабочую зону, тем самым обеспечивая высочайшую безопасность оператора и эффективное удаление стружки из зоны резания, в соответствии с европейскими нормами безопасности «CE». |
Данные станки, предназначены для продольного, поперечного раскроя плитных материалов (ДСП, МДФ, Фанеры, ДВП и т.п.), в том числе облицованных, а так же массивной древесины или схожих по характеристикам материалов. Станки серии «BLUE LINE», относятся к станкам промышленного класса, и способны выполнять самые сложные задачи в больших объемах при высокой загрузке в производствах корпусной мебели, деревообработке, строительстве и других производствах.
Технические характеристики
| Наименование характеристики | Значение |
| Внешний диаметр основной пилы, мм | 400 |
| Посадочный диаметр основной пилы, мм | 30 |
| Скорость вращения основной пилы, об/мин | 4000 |

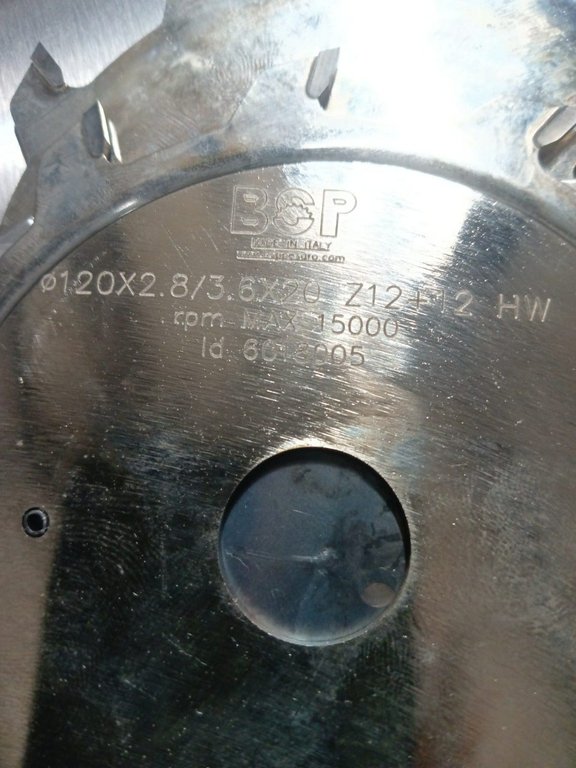

| Внешний диаметр подрезной пилы, мм | 120 |
| Посадочный диаметр подрезной пилы, мм | 20 |
| Угол наклона пильного узла, град | 0 - 45 |
| Максимальная высота пропила (45 град), мм | 85 |
| Максимальная высота пропила (90 град), мм | 125 |
| Ширина реза по параллельной направляющей, мм | 1250 |
| Размеры подвижной каретки, мм | 3200 х 418 |
| Длина хода каретки, мм | 3200 мм |
| Размеры рабочего стола, мм | 1410 (690 +720) |
| Диаметры аспирационных патрубков на кожухе/на станине, мм | 60 (опц. 80)/100 |
| Мощность двигателя основной пилы, квт (s1) | 5,5 |
| Мощность двигателя подрезной пилы, квт (s1) | 0,55 |
| Электропитание | 3Ph, 50Hz, 400v |
| Эксцентриковый прижим | В комплекте |
| Расширительный стол на выходе | В комплекте |
| Габариты, мм | 3300х3350х1510 |
| Масса станка без опций (нетто), кг | 780 |
