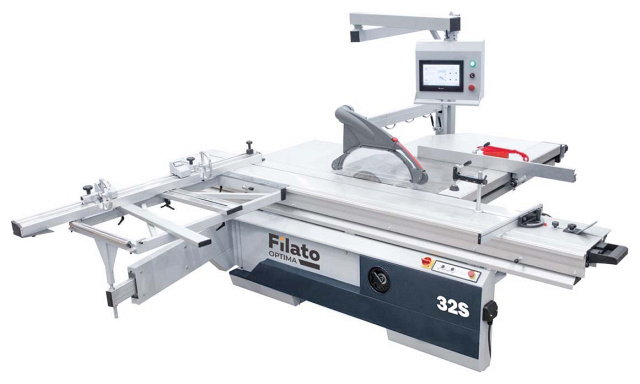

Форматно-раскроечный станок Filato Optima 32S
(голосов 0)
Артикул: 9700549formatno_raskroechnyy_stanok_filato_optima_32s Код товара: 107047
На складе: 2 шт.
Форматно-раскроечный станок Filato Optima 32S предназначен для продольного, поперечного и углового раскроя плитных материалов (МДФ, ДВП, ДСтП и клееных щитов) облицованных и ламинированных, а также заготовок из массивной древесины, с предварительной подрезкой нижней кромки для исключения сколов.
Возможен как штучный, так и пакетный раскрой заготовок, а также наклон пильного под 45° в вертикальной плоскости.
ОБЛАСТЬ ПРИМЕНЕНИЯ Filato Optima 32S
Форматно-раскроечный станок Filato Optima 32S используются на предприятиях и цехах по производству столярно-строительных изделий, клееных щитов, фанеры, производству мебели и других деревообрабатывающих производствах.
Получаемые изделия
* Изготовление деталей любой сложности по чертежам заказчика
СХЕМА ОБРАБОТКИ Filato Optima 32S
 |
Раскрой одного листа |
 |
Раскрой листа под наклоном |
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ Filato Optima 32S
 |
Станина Тяжелая стальная станина обладает высокой виброустойчивостью, большой сопротивляемостью к изгибу, кручению и сдвигу. В основании конструкции станины используются толстостенные трубы прямоугольного сечения и листовая сталь из качественного металла, достигающая до 4 мм в толщину. Таким образом, станина обеспечивает долгую стабильную работу и огромный ресурс станка. |
 |

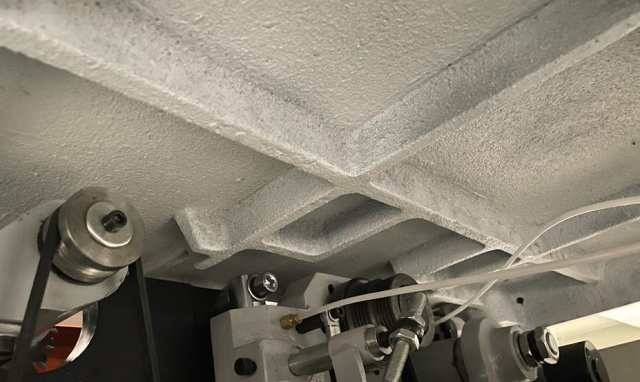

Основной стол Массивный цельнолитой чугунный стол гарантирует качественный раскрой. Ребра жесткости обеспечивают стабильность рабочей поверхности вне зависимости от срока службы станка. |
 |
Роликовая каретка Обеспечивает плавность хода каретки при любых нагрузках. В современном мире данный тип каретки является самым надежным и долговечным, почти не требуя технического обслуживания. |
 |

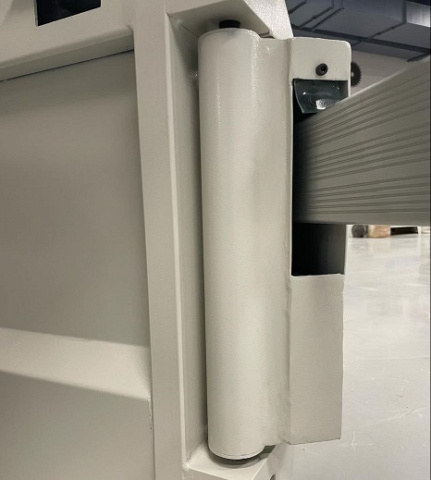

Телескопическая опора Телескопическая опора шириной 410 мм и массивные кронштейны крепления к станине обеспечивают геометрическую стабильность конструкции и позволяют работать с листами материала большой массы без потери точности и качества раскроя. |
 |

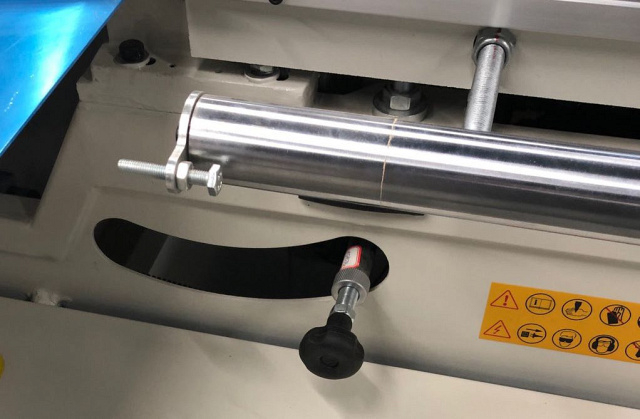

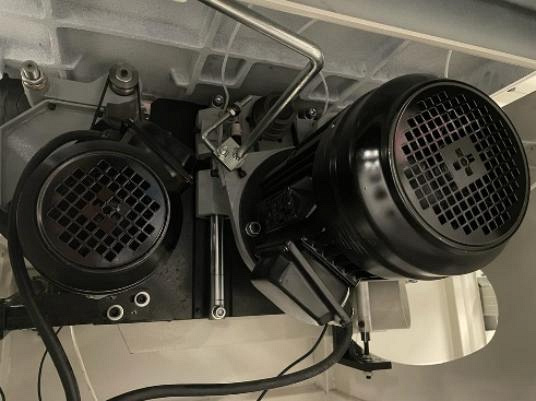

Литой пильный узел Пильный узел отлит из серого чугуна, обладающего превосходными виброгасящими свойствами. Применение данного материала обеспечивает качественный пропил без сколов, а также долгий ресурс работы подшипников и инструмента. Круглые направляющие подъёма и опускания основной пилы имеют систему полуавтоматической смазки. Возможность установки основного пильного диска диаметром 400 мм без снятия подрезной пилы и расклинивающего ножа. |
 |
Электронный диспей на поперечном упоре Для высокой точности выставления размеров поперечная линейка оснащена блокам цифровой индикации, позволяющие сократить количества брака при раскрое плитных материалов. |
 |

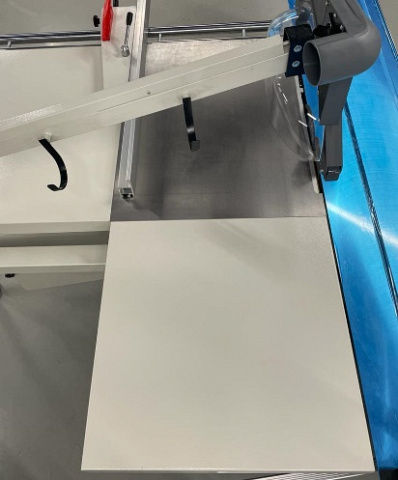

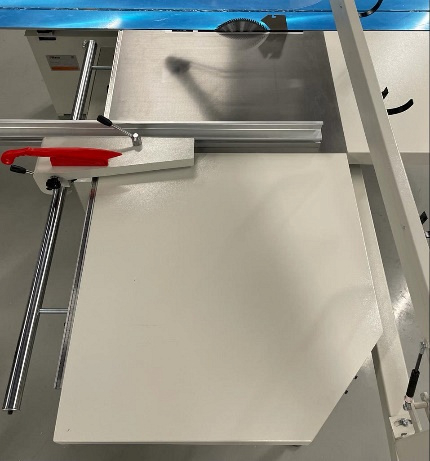

Дополнительные столы Полноформатные столы справа и на выходе детали эргономично увеличивают рабочую поверхность и позволяют удобно раскраивать заготовки больших форматов снижая процент брака. Размер стола справа: 930 х 900 мм, стола на выходе: 700 х 700 мм. |
 |
Пульт управления Удобный пульт управления на уровне глаз оператора. Позволяет управлять перемещением продольного упора. Быстро отрегулировать вылет основной пилы, а также задать нужный наклон пильного узла. Для безопасности оператора дублирована кнопка аварийной остановки двигателей. |
 |

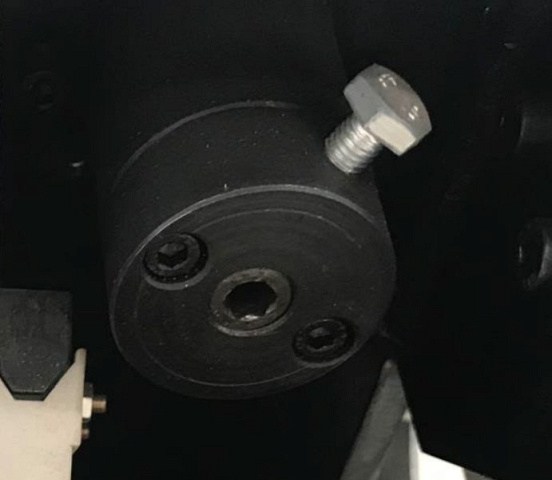

Настройка подрезной пилы Точная и надежная система настройки соосности подрезной пилы винт – гайка не имеет лишних промежуточных элементов и позволяет точно и быстро выставить соосность пил, а также сохранить положение пилы в процессе работы. Рукоятка настройки подрезной пилы по вертикали удобно расположена в задней части станка. |
 |

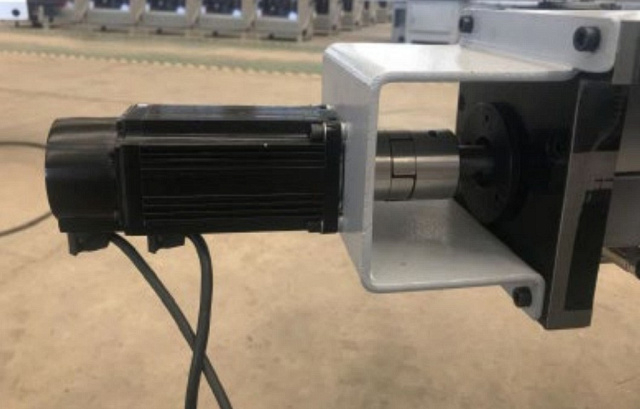

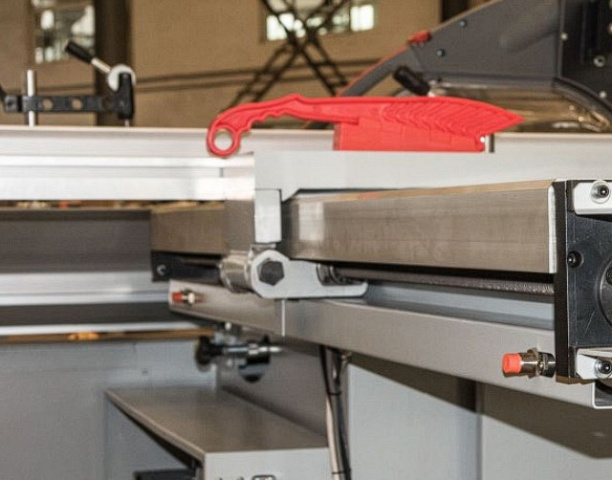

Продольный упор Управление продольным упором осуществляется через ЧПУ контролер. Перемещения упора осуществляется при помощи сервомотора и высокоточной шариковинтовой пары. Это обеспечивает плавность хода и точность выставления размера в 0,1 мм. Скорость перемещения достигает до 15 м/мин. |
 |
Регулировка наклона пильного узла Осуществляется с помощью маховика, что позволяет быстро и удобно выставить нужный угол. Угол отображается в виде цифровой индикации на пульте управления. |
 |

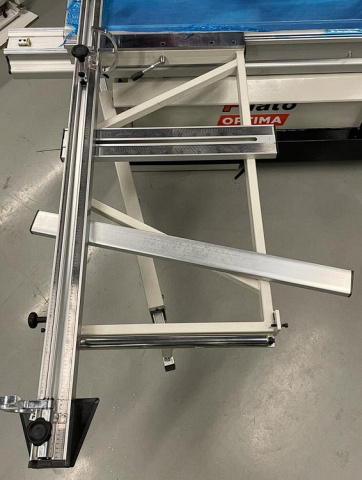

Большой опорный стол Опорный стол размером 1270 х 660 мм и дополнительная поддерживающая планка длиной 1010 мм позволяют удобно работать с полноформатными листами. Металлический закатной ролик на торце стола облегчает загрузку тяжелых деталей. |
 |
Аспирационный кожух Большой аспирационный кожух удобно регулируется по высоте газлифтами. Обеспечивает безопасную работу на станке и качественное пылеудаление из зоны раскроя даже при пилении под углом. |
 |
Эксцентриковый прижим и дополнительный упор В базовую комплектацию входит эксцентриковый прижим, позволяющий надежно фиксировать деталь. |
 |

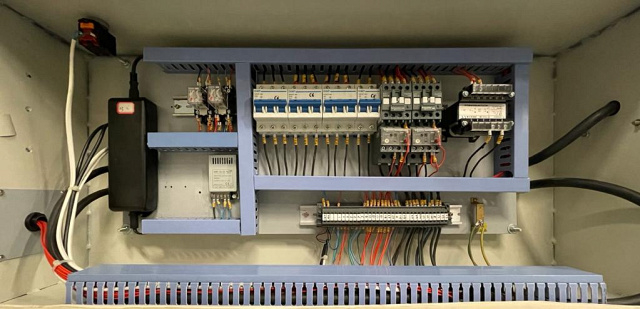

Электрокомпоненты Все основные электрокомпоненты станка находятся в отдельном пылезащищенном шкафу, тем самым обеспечивая стабильную работу станка. |
 |

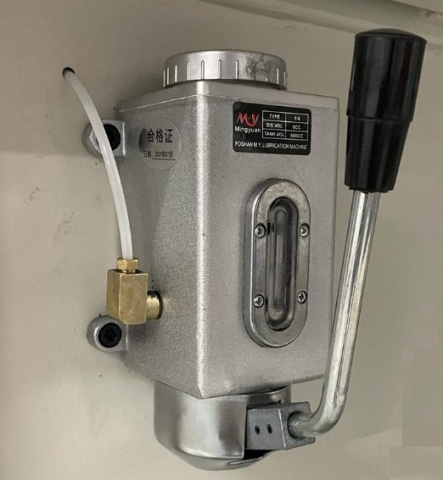

Система смазки Для сокращения времени на сервисное обслуживание станка реализована система смазки направляющих, которые отвечают за подъем и опускание основной пилы. |
КОМПЛЕКТАЦИЯ Filato Optima 32S
Дополнительная
 |
Пневматическая прижимная балка Обеспечивает точный раскрой крупноформатных листов, а также исключение возможных дефектов-сколов и отклонения от размеров. |
 |
Пневматический прижим Пневматический прижим для фиксации негабаритных заготовок. Срабатывает по щелчку тумблера и фиксирует заготовку автоматически, без предварительной настройки на толщину детали. |
Технические характеристики Filato Optima 32S
| Характеристика | Значение |
|---|---|
| ЦЕНА | 1 086 151 ₽ |
| ЦЕНА ПО АКЦИИ | 955 813 ₽ |
| Диаметр пилы, мм | 400 |
| Посадочный диаметр, мм | 30 |
| Скорость вращения, об/мин | 3000 / 4000 / 5000 |
| Мощность двигателя, кВт | 5,5 |
| Диаметр пилы, мм | 120 |
| Посадочный диаметр, мм | 20 |
| Скорость вращения, об/мин | 9000 |
| Мощность двигателя, кВт | 1,1 |
| Длина пропила, мм | 3200 |
| Вылет пилы, мм | 120 |
| Размеры подвижной каретки, мм | 3200 х 400 |
| Размеры основного стола (длина х ширина), мм | 900 x 700 |
| Макс. расстояние между пилой и боковой базовой линейкой, мм | 1300 |
| Высота пропила, мм | 65 с диском 300 мм,115 с диском 400 мм без снятия подрезного диска |
| Угол наклона пильного узла, ° | 90 - 45 |
| Диаметр патрубка стружкоприемника, пильного узла / ограждения основной пилы, мм | 110 / 90 |
| Общая установленная мощность, кВт | 6,6 |
| Наклон пил | электромеханический |
| Электронная индикация наклона пилы | есть |
| Электронная индикация на упорах | есть |
| Электроподъем основной пилы | есть |
| Длина, мм | 3300 |
| Ширина, мм | 3580 |
| Высота, мм | 900 |
| Вес, кг | 1100 |
| Длина, мм | 2300 |
| Ширина, мм | 1300 |
| Высота, мм | 1100 |
| Длина, мм | 3550 |
| Ширина, мм | 500 |
| Высота, мм | 350 |
