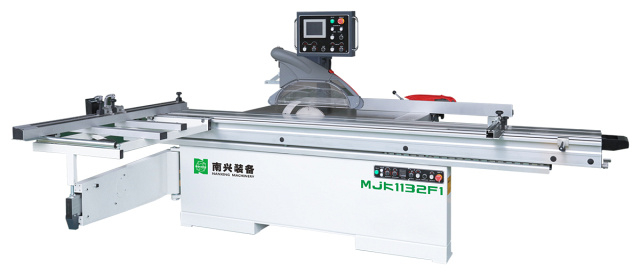

Форматно-раскроечный станок Nanxing MJK1132F1
(голосов 0)
Артикул: 9660389mjk1132f1 Код товара: 107278
Под заказ
Форматно-раскроечный станок Nanxing MJK1132F1 для продольного, поперечного и углового раскроя плитных материалов (МДФ, ДВП, ДСтП и клееных щитов) облицованных и ламинированных, а также заготовок из массивной древесины, с предварительной подрезкой нижней кромки для исключения сколов.
Возможен как штучный, так и пакетный раскрой заготовок, а также наклон пильного узла до 45° в вертикальной плоскости.
ОБЛАСТЬ ПРИМЕНЕНИЯ Nanxing MJK1132F1
Форматно-раскроечный станок Nanxing MJK1132F1 используется на предприятиях и цехах по производству столярно-строительных изделий, клееных щитов, фанеры, производству мебели и других деревообрабатывающих производствах.
Производство мебели
Производство панелей, щитов и плит
* Изготовление деталей любой сложности по чертежам заказчика
СХЕМА ОБРАБОТКИ Nanxing MJK1132F1
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ Nanxing MJK1132F1
 |

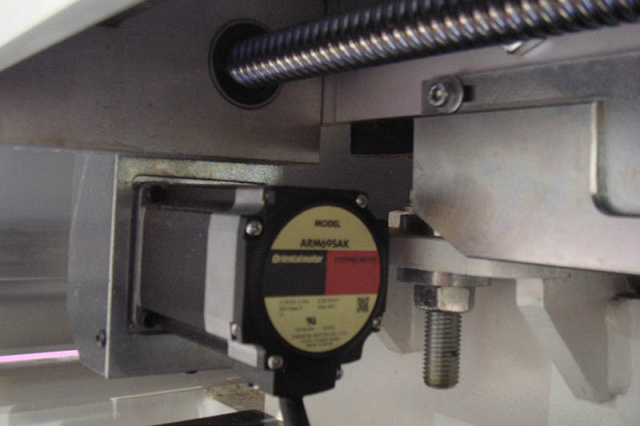

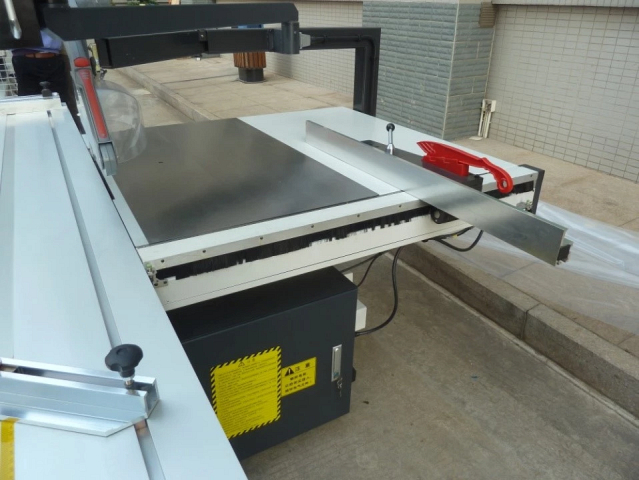

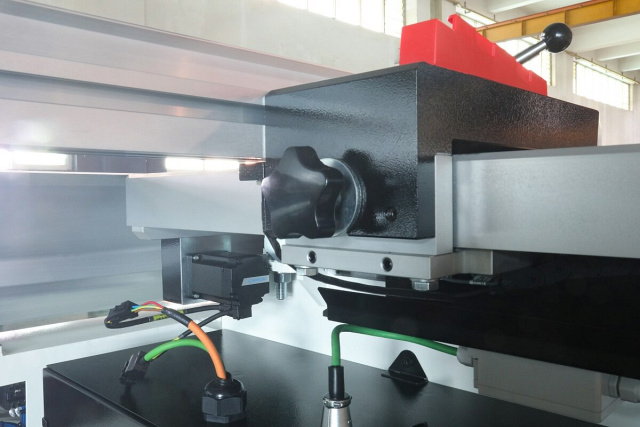

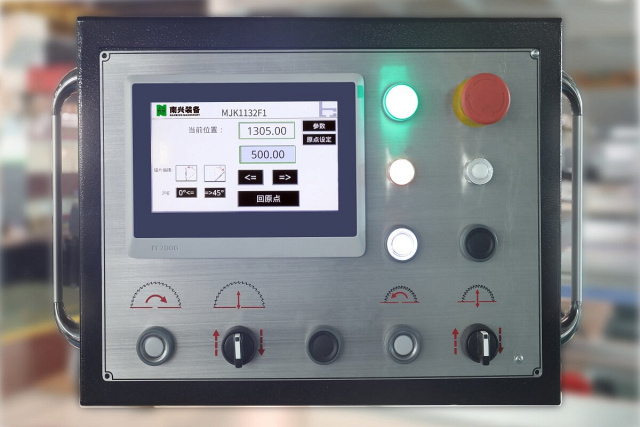

Управление параллельным упором Система управления с Touch-Screen дисплеем от одного и з ведущих производителей электроники и систем управления Schneider Electric позволяет управлять настройкой ширины раскроя с пульта, который эргономично расположен на уровне глаз оператора. Управление продольным упором осуществляется через ЧПУ контроллер. Сам упор перемещается посредством сервомотора Oriental Motor (Япония), высокоточной шарико-винтовой пары и линейной направляющей. Все это обеспечивает точность 0,1 мм и плавность движения упора. Скорость перемещения до 15 м/мин. Для безопасности работы станок оснащен системой защиты от столкновения упора с полотном пилы или защитным колпаком. Также пульт позволяет включать/выключать основной и подрезной двигатели, регулировать высоту вылета пил, а также сигнализирует о текущей частоте вращения основной пилы. По нормам безопасности на пульте имеется кнопка аварийного отключения станка. |
 |

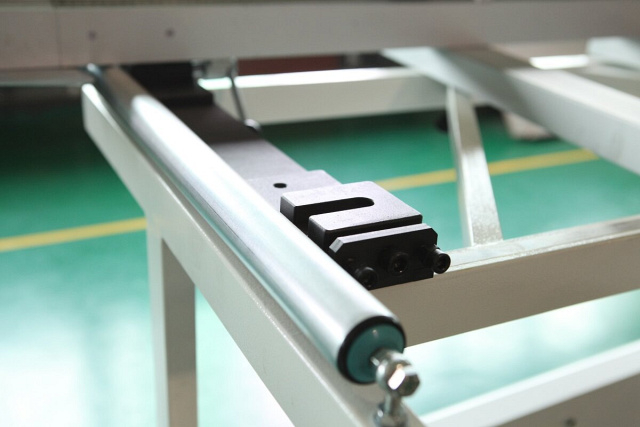

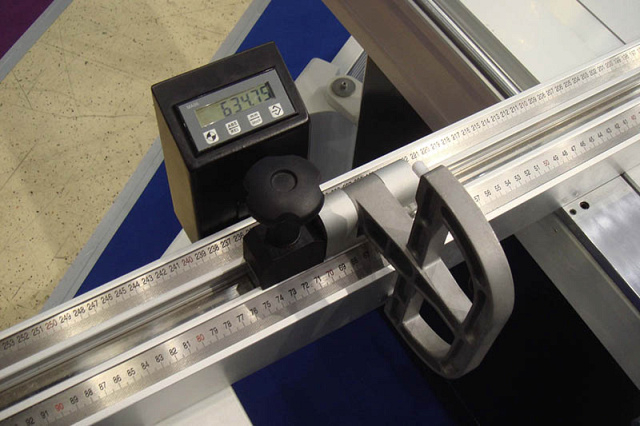

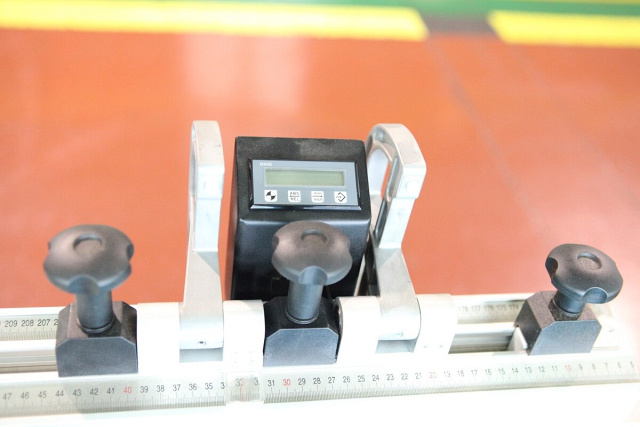

Жестко фиксированная поперечная линейка Поперечная линейка станка жестко фиксируется к поддерживающему столу в двух точках под углом 90 градусов к линии пропила. Настраивается единожды и не требует дополнительных регулировок. Это исключает смещение линейки во время работы и гарантирует правильную геометрию раскроя. Поперечная линейка оснащена двумя массивными перекидными флажками. В базовой комплектации один из флажков имеет электронный цифровой дисплей указания размера. Для угловых резов в комплектацию входит дополнительный угловой упор. |
 |
Массивная станина Основной всех узлов и элементов станка является массивная станина, которая гарантирует отсутствие вибраций и обеспечивает стабильную работу и огромный ресурс станка. |
 |

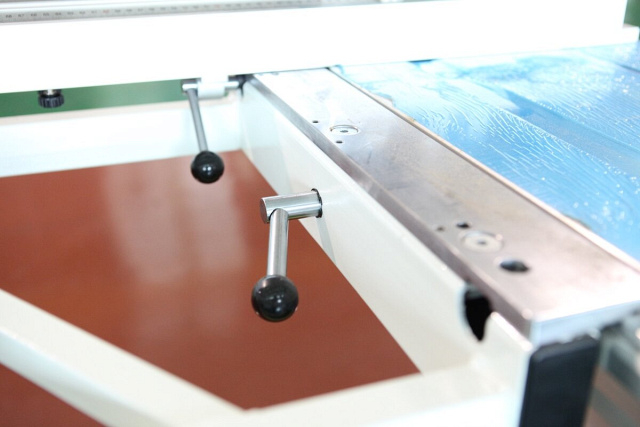

Способ крепления каретки Широкие базовые поверхности станины, обработанные за один установ, позволяют легко установить на них каретку. Данная конструкция не требует регулировки относительно основного стола, облегчает монтаж (каретка крепится 3-мя винтами) и не требует дополнительных регулировок в дальнейшем. |
 |

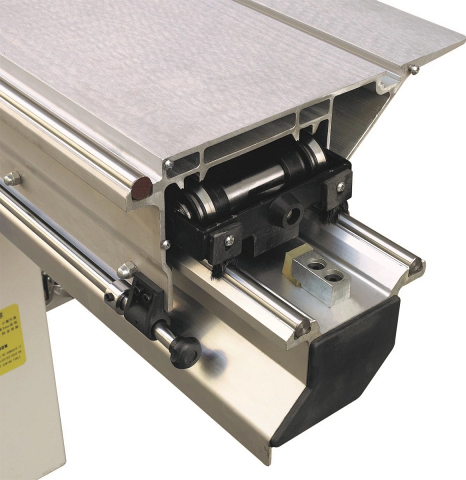

Роликовая каретка Стальные цилиндрические направляющие обеспечивают высочайшую точность и качество распиловки. Практика основных производителей показывает, что на сегодняшний день такой тип каретки наиболее надежен, долговечен и практически не требует технического обслуживания. Поверхность каретки анодирована, имеет высокую сопротивляемость истиранию и не пачкает светлые заготовки. Ширина опорной поверхности каретки 380 мм. |
 |

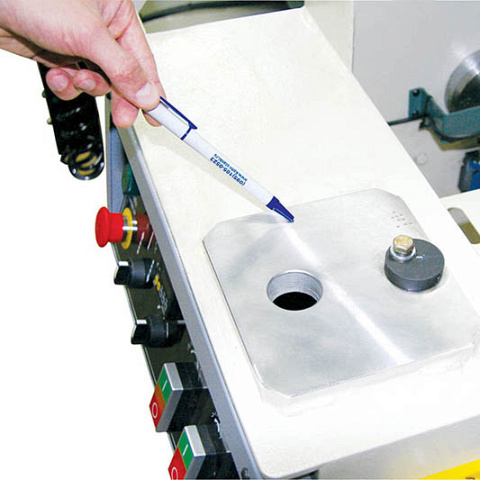

Литой пильный узел Литой корпус пильного узла обеспечивает высокую жесткость, виброустойчивость и надежность станка. Современная конструкция и обязательная 12-тичасовая обкатка на заводе-изготовителе при приемке станка гарантируют идеальное пиление в любых условиях производства. В станке реализована система быстрой смены частоты вращения основной пилы и полуавтоматический смазки направляющих механизма подъема-опускания пильных дисков. |
 |
Пульт управления на станине Пульт управления станком позволяет оператору быстро включить/выключить привод пил, а также настроить угол наклона и вылет основной и подрезной пилы, которые регулируются при помощи электромоторов. На панели установлен индикатор частоты вращения основной пилы а также кнопка аварийной остановки станка. Наклон пильного узла в пределах от +45º до +90º осуществляется за счет электропривода. Угол наклона отображается на электронном табло с точностью до 1º. |
 |

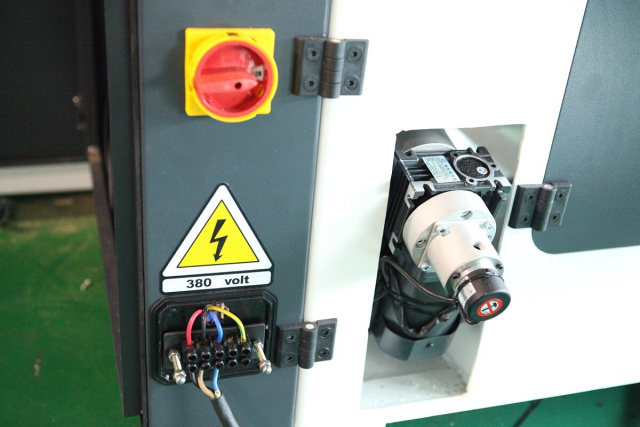

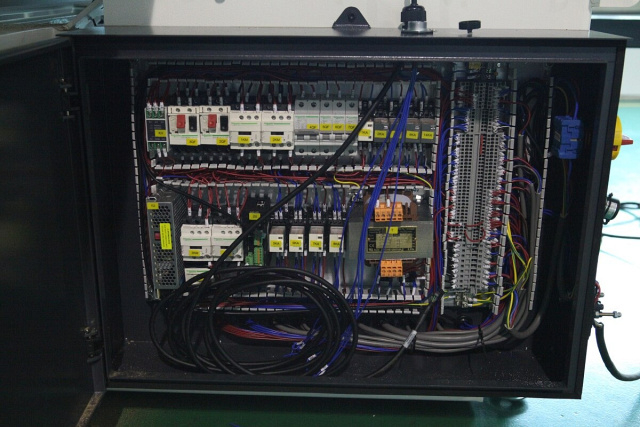

Отдельный электрошкаф Все основные электрокомпоненты станка находятся в отдельном пылезащищенном шкафу, позволяя станку работать стабильно и без сбоев. |
 |
Защитный кожух пилы Защитный кожух пилы с роликами качения по заготовке легко регулируется по высоте, обеспечивая качественное пылеудаление, а также защиту оператора. Такая конструкция позволяет исключить из раскроя расклинивающий нож без снятия защитного кожуха. |
Технические характеристики Nanxing MJK1132F1
| Характеристика | Значение |
|---|---|
| ЦЕНА | 972 299 ₽ |
| Диаметр пилы, мм | 350 |
| Посадочный диаметр, мм | 30 |
| Скорость вращения, об/мин | 3800 / 5200 |
| Мощность двигателя, кВт | 5,5 |
| Диаметр пилы, мм | 120 |
| Посадочный диаметр, мм | 22 |
| Скорость вращения, об/мин | 9000 |
| Мощность двигателя, кВт | 1,1 |
| Длина пропила, мм | 3100 |
| Вылет пилы, мм | 75 - 100 |
| Размеры подвижной каретки, мм | 3200 х 380 |
| Размеры основного стола (длина х ширина), мм | 1250 х 730 |
| Макс. расстояние между пилой и боковой базовой линейкой, мм | 1300 |
| Высота пропила, мм | 75 с диском 300 мм,100 с диском 350 мм |
| Угол наклона пильного узла, ° | 0 - 45 |
| Диаметр патрубка стружкоприемника, пильного узла / ограждения основной пилы, мм | 120 / 100 |
| Общая установленная мощность, кВт | 6,6 |
| Наклон пил | электромеханический |
| Электронная индикация наклона пилы | есть |
| Электронная индикация на упорах | есть |
| Электроподъем основной пилы | есть |
| Длина, мм | 3300 |
| Ширина, мм | 3150 |
| Высота, мм | 875 |
| Вес, кг | 1000 |
