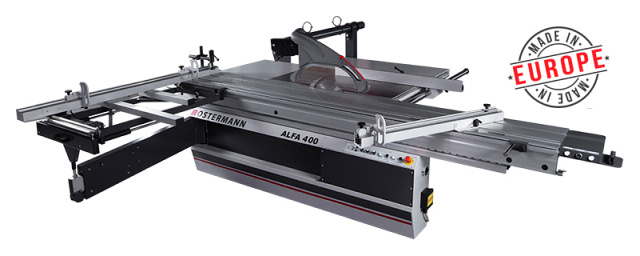

Форматно-раскроечный станок OSTERMANN ALFA 400
(голосов 0)
Артикул: 9348722alfa_400 Код товара: 106923
На складе: 2 шт.
Форматно-раскроечный станок OSTERMANN ALFA 400 предназначен для продольного, поперечного и углового раскроя плитных материалов (МДФ, ДВП, ДСтП и клееных щитов) облицованных и ламинированных, с предварительной подрезкой нижней кромки для исключения сколов. Возможность установки пилы диаметром 400 мм позволяет успешно раскраивать заготовки из массива древесины толщиной до 125 мм.
ОБЛАСТЬ ПРИМЕНЕНИЯ OSTERMANN ALFA 400
Форматно-раскроечный станок OSTERMANN ALFA 400 идеально подходит для применения на предприятиях по производству всех видов мебели, столярно-строительных изделий и других деревообрабатывающих производствах.
Производство мебели
Производство панелей, щитов и плит
* Изготовление деталей любой сложности по чертежам заказчика
СХЕМА ОБРАБОТКИ OSTERMANN ALFA 400
 |
Раскрой одного листа |
 |
Раскрой листа под наклоном |
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ OSTERMANN ALFA 400
 |
Жесткая массивная станина Промышленная станина, изготовленная с применением автоматических сварочных роботов, имеет значительную массу и жесткую пространственную конструкцию для обеспечения идеального виброгашения. В конструкции применены листовая сталь толщиной 4 мм, а также толстостенные трубы прямоугольного сечения. Каждая опорная плоскость для обработана на прецизионном обрабатывающем центре с ЧПУ для идеально прямолинейного движения каретки и высочайшего качества распила. |
.jpg) |

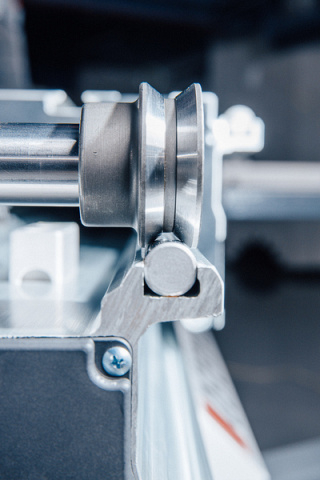

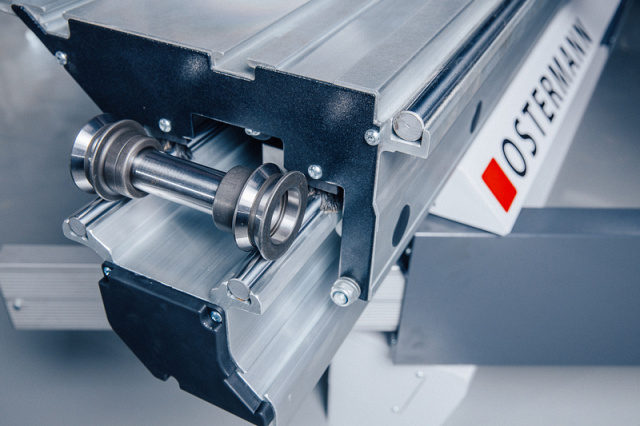

Роликовая каретка Шедевр машиностроения – самая надежная каретка в мире. Роликовая каретка разработки Altendorf, которая является эталоном уже несколько десятилетий. Высочайшая точность и плавность хода обеспечивается двумя стальными роликами, которые перемещаются по цельным круглым направляющим диаметром 16 мм. Вертикальное расположение направляющих друг над другом и в сумме 8 точек контакта обеспечивают как легкий ход, так и равномерное распределение нагрузки в соответствии с силой тяжести. Каретка не требует никакого специального обслуживания и легко продувается сжатым воздухом. |
 |

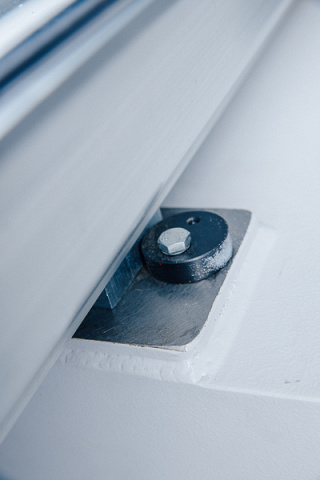

Крепление каретки Идеальную плоскостность при установке каретки на станину гарантируют специальные опорные площадки, обработанные на прецизионном обрабатывающем центре с ЧПУ. Монтаж каретки не требует её выверки в плоскости, прост и удобен. |
 |

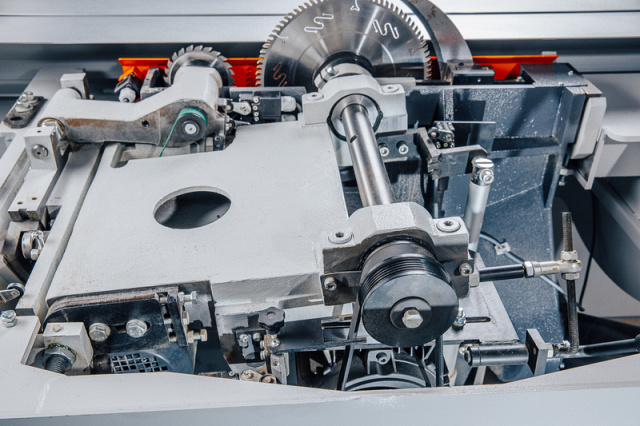

Длинный вал основной пилы Пильный узел имеет длинный основной вал на разнесенных подшипниковых опорах. Такая схема была разработана немецким производителем Altendorf и применялась на модели премиум - класса Altendorf F-45. Феноменальная работа без вибраций благодаря расположению подшипниковых опор на расстоянии 370 мм друг от друга и пильному валу диаметром около 40 мм, который абсолютно не восприимчив к нагрузкам на изгиб и кручение. Отлитый из серого чугуна пильный узел обеспечивает: |
 |

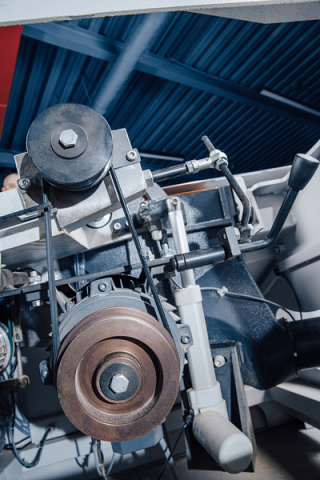

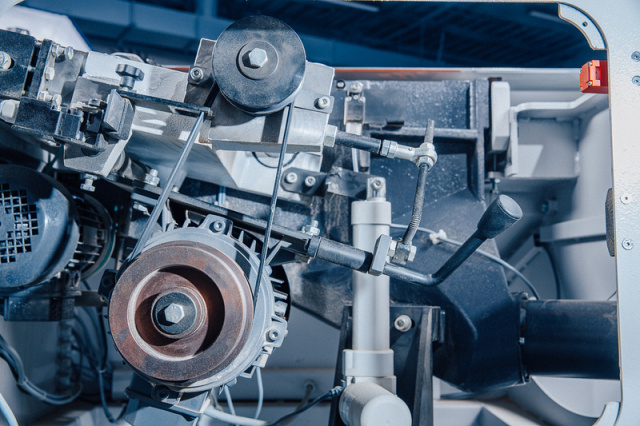

Смена частоты вращения основной пилы Никогда еще смена частоты вращения основной пилы не была так удобна. Благодаря длинному пильному валу шкивы находятся рядом с технической дверцей в станине. Специальная рукоять – рычаг позволяет ослабить натяжение и получить требуемую частоту вращения в считанные секунды. Две скорости вращения 3800 и 5200 об/мин. Уникальная маятниковая система подъема и опускания пильного диска не использует линейные направляющие в принципе. Вы получаете станок, никогда не потребующий смазки направляющих. |
 |
Плавный пуск и тормоз электродвигателя В соответствии с современными нормами безопасности ЕС, станок оснащен электродвигателем основной пилы с системой плавного пуска звезда – треугольник. Его применение предотвращает резкий скачок нагрузки при старте и защищает подшипники и механизмы электродвигателя. Остановка основной пилы происходит за 3 секунды благодаря электромагнитному тормозу. |
 |

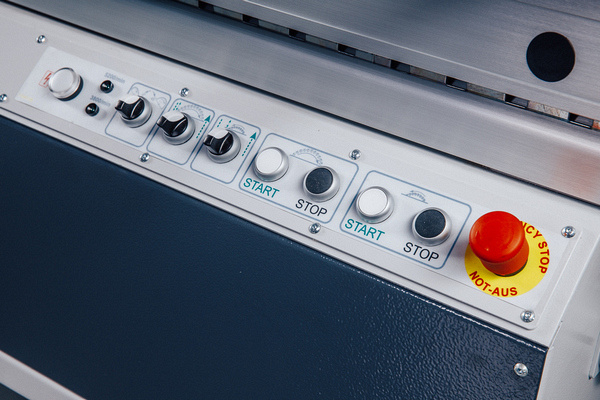

Пульт управления Легко читаемый пульт управления расположен под углом для удобства работы оператора. На пульте расположены кнопки запуска/остановки приводов пил, рукоятки электрорегулировки наклона и вылета, а также, индикатор текущей скорости вращения основного вала и кнопка аварийной остановки станка. |
 |

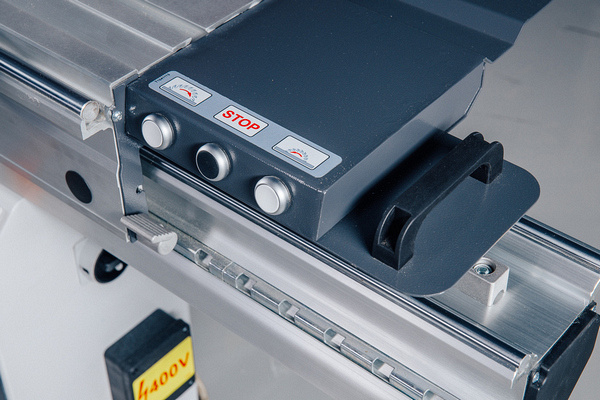

Кнопка запуска на каретке Уже в базовую комплектацию станка включены дублирующие кнопки запуска пил (отдельно основная и подрезная) и кнопка одновременного выключения приводов пил. Данная опция значительно облегчает работу на станке, а именно, запуск станка в том случае, когда полноформатный лист уже забазирован на каретке, способствуя увеличению производительности. |
 |
Точная настройка параллельного упора Верньер микрометрической подстройки параллельного упора интегрирован в суппорт и позволяет точно и удобно выставить нужны размер. Напрямую положительно влияет на точность распила. |
 |

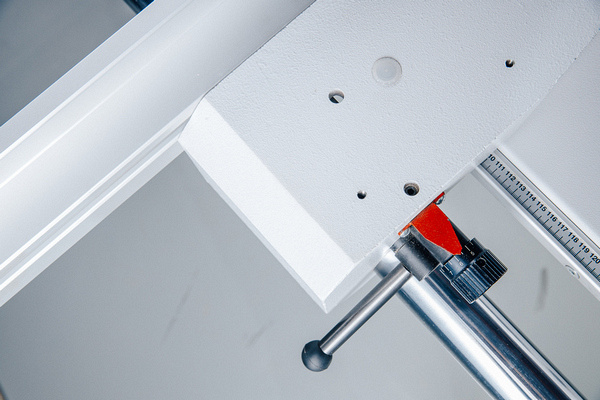

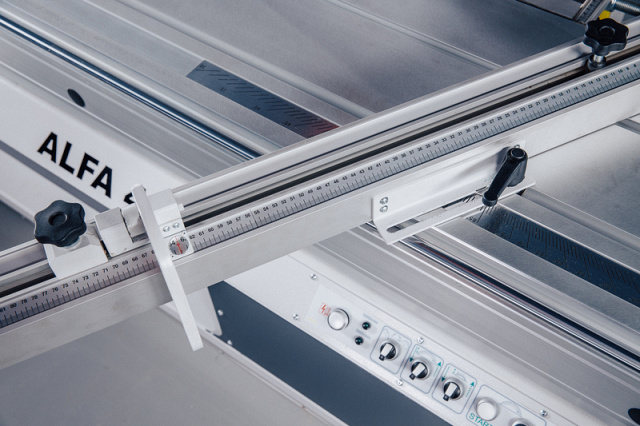

Поперечный упор и линейка угловых резов Поперечная линейка жестко фиксируется к поддерживающему столу в двух точках под углом 90 градусов к линии пропила. Настраивается единожды и не требует дополнительных регулировок. Полностью исключает смещения прямого угла. Стабильный прямой угол деталей – самая важная функция форматно-раскроечного станка. Также с 2015 года вновь стали делать Altendorf на станках Altendorf F-45. При необходимости пиления под углом используется угловой упор, входящий в базовую комплектацию. |
 |

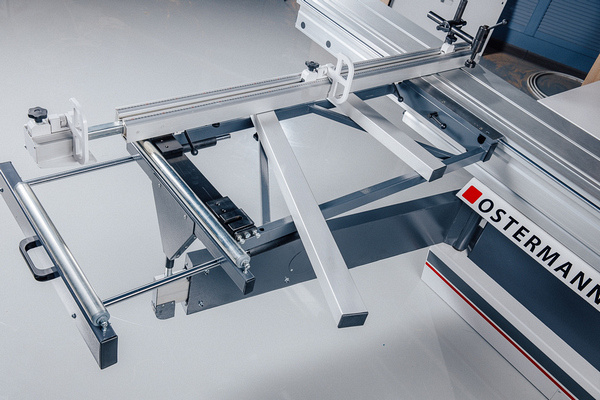

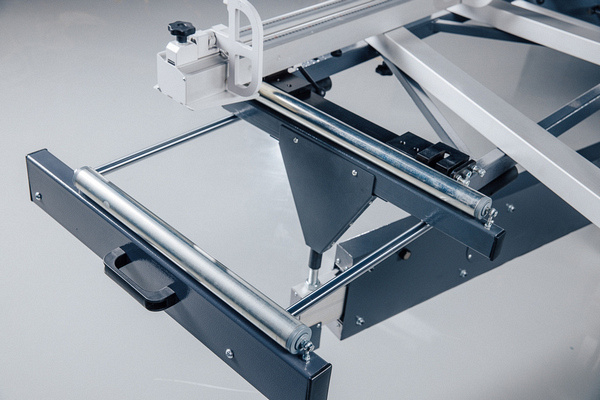

Увеличение опорного стола Расширительный опорный стол имеет возможность увеличения при работе с заготовками большой длины. Опорный ролик, входящий в стандартную комплектацию станка, выдвигается на 450 мм. Таким образом, размер расширительного стола составит 1700 х 520 мм. Помимо этого, для удобства работы с габаритными деталями предназначена передвижная опорная планка длиной 1000 мм. |
 |

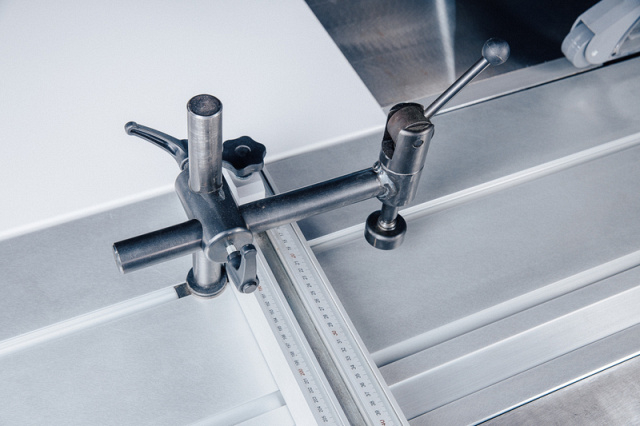

Эксцентриковый прижим Механический эксцентриковый прижим входит в комплектацию станка и позволяет надежно точечно фиксировать заготовки при раскрое. |
КОМПЛЕКТАЦИЯ OSTERMANN ALFA 400
Дополнительная
 |
Пневматический прижим Подходит для любых форматно-раскроечных станков. Легко устанавливается на каретке. Пневмоприжим фиксирует заготовку без предварительной настройки на толщину. |
 |
Пневматическая прижимная балка Устанавливается на форматно-раскроечные станки с длиной каретки — 3200 мм. Осуществляет надежную фиксацию материала в зоне раскроя. Исключает возможные дефекты-сколы, отклонения от размеров. Обеспечивает точный угол раскроя крупноформатных листов. |
Технические характеристики OSTERMANN ALFA 400
| Характеристика | Значение |
|---|---|
| Диаметр пилы, мм | 350 (400*) |
| Посадочный диаметр, мм | 30 |
| Скорость вращения, об/мин | 3800 / 5200 |
| Мощность двигателя, кВт | 5,5 |
| Диаметр пилы, мм | 120 |
| Посадочный диаметр, мм | 22 |
| Скорость вращения, об/мин | 9000 |
| Мощность двигателя, кВт | 0,75 |
| Длина пропила, мм | 3200 |
| Вылет пилы, мм | 125 |
| Размеры подвижной каретки, мм | 3200 х 400 |
| Размеры основного стола (длина х ширина), мм | 1200 х 750 |
| Макс. расстояние между пилой и боковой базовой линейкой, мм | 1250 |
| Высота пропила, мм | 100 (125*) при верт. положении,70 при наклоне 45° |
| Угол наклона пильного узла, ° | 0 - 45 |
| Диаметр патрубка стружкоприемника, пильного узла / ограждения основной пилы, мм | 120 / 100 |
| Общая установленная мощность, кВт | 6,25 |
| Наклон пил | электромеханический |
| Электронная индикация наклона пилы | есть |
| Электронная индикация на упорах | нет |
| Электроподъем основной пилы | есть |
| Длина, мм | 3300 |
| Ширина, мм | 4700 |
| Высота, мм | 900 |
| Вес, кг | 1100 |
