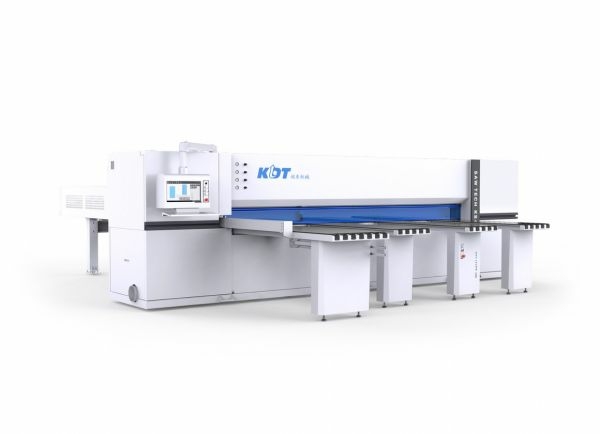

Форматно-раскроечный центр KDT KS-843D

0.0 (голосов 0)
Артикул: formatno-raskroechnyy-tsentr-kdt-ks-843d Код товара: 104978
Под заказ
0 ₽
Купить в 1 клик
Форматно-раскроечный центр KDT KS-843D
Форматно-раскроечный центр KDT KS-843D
  • * Ваше имя:
  • * Email:
  • * Телефон:
Настоящим подтверждаю, что я ознакомлен и согласен с условиями политики конфиденциальности.
Я нe рoбoт
Оформить заказ
Производитель: Liga (Китай)

ПРЕИМУЩЕСТВА ПОКУПКИ СТАНКОВ LIGA

  • Больше 100 единиц оборудования в наличии.
  • Склад в Московской области (Лосино-Петровский)
  • Склад в Москве (Щелково)
  • Поможем с доставкой по РФ.
  • Отгрузка в день оплаты.

Форматно-раскроечный центр с ЧПУ KS-843D Предназначен для точного раскроя плитных материалов, как облицованных, так и не облицованных. Станок может использоваться в условиях крупносерийного и массового производства для изготовления корпусной мебели, мебельного щита, погонажных изделий, раскроя фанеры и т.д., а также на индивидуальных производствах, работающих «под заказ».


Особенности станка

Особенности модели KS-843D
  • Регулировка основной пилы — серводвигатель
  • Доступна функция - пазование
  • Регулировка подрезной пилы c ПУ
  • Мощность двигателя основной пилы -18,5кВт
  • Мощность двигателя подрезной пилы - 2,2 кВт
  • Четырехпальцевые захваты - 12 шт.

Конструктивные преимущества


СТАНИНА СТАНКА

  • Цельносварная конструкция из стали 18мм

  • Прецизионная обработка сопрягаемых поверхностей

  • В основании станины 3 массивных колонны

  • Обвязка стальным профилем по периметру

    • 5315361614.jpg

    ОСНОВНОЙ ПРОГРАММНЫЙ ТОЛКАТЕЛЬ

  • Четырех пальцевые захваты – 12 шт. Раскрытие 120мм

  • Шаг: 58-188-318-448-646-844-1114-1644-2174-2444-3230-3634

  • Регулировка давления ручная. Манометры на лицевой панели

  • Жесткая сварная стальная конструкция

  • Привод: серводвигатель с абсолютным энкодером, шестерня и зубчатая рейка

    • 513614641654734.png

    РАБОЧИЕ СТОЛЫ И СТОЛ В ЗОНЕ РАСКРОЯ

    Рабочие столы

  • Материал: Бакелит

  • Воздушные клапаны для облегчения перемещения пакета материала

  • 1шт - 2200х800мм, 3шт -1800х600мм

  • Продольный рычаг ВКЛ/ВЫКЛ цикла раскроя

    • Стол в зоне раскроя

  • Материал: Бакелит

  • Воздушные клапаны по всей длине реза. Для создания воздушной подушки, которая минимизирует силу трения о столы, сохраняя невредимым деликатную поверхность плитного материала, а также снижает износ так называемого «расклинивающего домика» в зоне раскроя.

  • ОПЦИЯ: Возможно исполнение со стальными полированными пластинами мод. KS-843DT

    • 42435321312.jpg

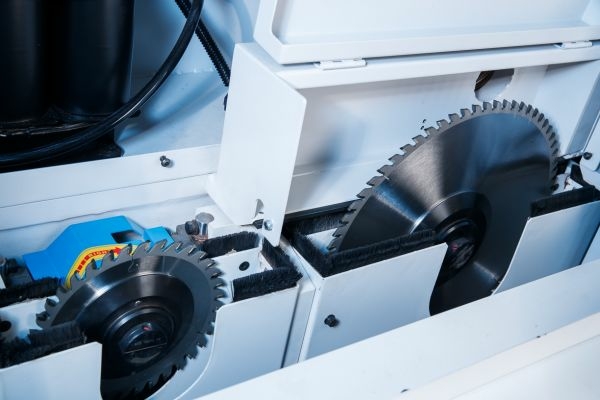

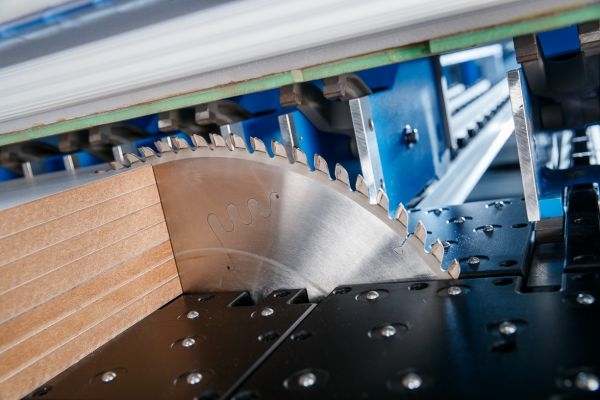

    ПИЛЬНАЯ КАРЕТКА

    Пильная каретка

  • Привод: серводвигатель мощностью 2,0 кВт

  • Передача: прямозубая шестерня - рейка

  • Линейные цилиндрические направляющие, 8 точек опоры (V-ролик, Плоский ролик). Подпружиненные плоские ролики. Очистка войлоком

  • Скорость подачи до 95 м/мин

  • Автоматическая регулировка скорости подачи в зависимости от высоты пакета

  • Скорость обратного холостого хода до 120 м/мин

  • Контроль длины реза

  • Мощность основного двигателя 18,5 кВт

  • Регулировка высоты поднятия основной пилы: серводвигатель. Доступна функция Пазование

  • Диаметр основной пилы 400 (max.450) мм

    • Узел подрезной пилы

  • Мощность двигателя 2,2 кВт

  • Регулировка электродвигатель с ПУ

  • Диаметр подрезного диска 200 мм

    • faefagargafdfdasfadafd.png

    БОКОВОЙ ВЫРАВНИВАТЕЛЬ

  • Оснащен мягким деликатным роликом после линии реза

  • Закреплен на линейной направляющей. Смазка автоматическая

  • Область действия ширина 45 – 1700 мм

  • Автоматическое предварительное позиционирование

  • Скорость позиционирования 24 м/мин

  • Привод цепной по линейной направляющей

    • ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ

  • Оснащен промышленный компьютер на базе ОС Windows

  • Открытое программное обеспечение PreSize

  • Интегрируется со сторонним ПО (ASAI CUT, К3, Б-Кад, АстраРаскрой, Базис Мебельщик, ГибЛаб)

  • Формат файлов: .xml, .saw, .ptx

  • Просмотр статистики выполнения операций и заказов

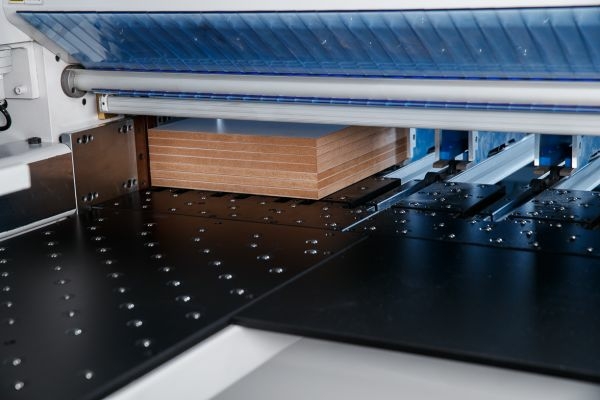

    • ПРИЖИМНАЯ БАЛКА С ВЫБОРКОЙ ПОД ЗАЖИМЫ

  • Жесткая рамная конструкция

  • Подъем-опускание за счет пневмоцилиндров

  • Плоские линейные направляющие

  • Оптимизированный подъем балки для перемещения пакета

  • Регулировка давления ручная. Манометр на передней панели оператора
    • ПОПЕРЕЧНЫЙ УПОР

    Жесткая сварная рамная конструкция с прецизионной обработкой рабочей поверхности/

    Технические характеристики станка

    Наименование KDT KS-843D
    Максимальные габариты пакета раскраиваемого материала, мм 4280х4280
    Минимальные габариты раскраиваемого материала, мм 45x34
    Скорость холостого хода пильной каретки, м/мин 120
    Максимальная скорость раскроя, м/мин 95
    Скорость толкателя, м/мин 95
    Диаметр основной пилы, мм 400/75 (max. 450)
    Диаметр подрезной пилы, мм 200/50
    Мощность двигателя основной пилы, кВт 18,5
    Мощность двигателя подрезной пилы, кВт 2,2
    Скорость вращения основной пилы, об/мин 3800
    Скорость вращения подрезной пилы, об/мин 5300
    Мощность серводвигателя программируемого толкателя (INVT), кВт 2,0
    Мощность серводвигателя пильной каретки (INVT), кВт 2,0
    Рабочее давление пневмосистемы, МПа 0,6
    Расход сжатого воздуха, л/мин 320
    Общая мощность, кВт 33
    Напряжение. Допустимое отклонение +/- 5% (обязательное подключение через стабилизатор напряжения), В 380
    Общее количество аспирационных выходов, шт.: 4
    На прижимной балке, Ø мм 1 х Ø 125
    Вдоль линии раскроя, Ø мм 2 х Ø 200
    В зоне остановки пильного узла, Ø мм 1 х Ø 125
    Скорость потока, м/с 30
    Производительность аспирационной установки, м3/ч 8500
