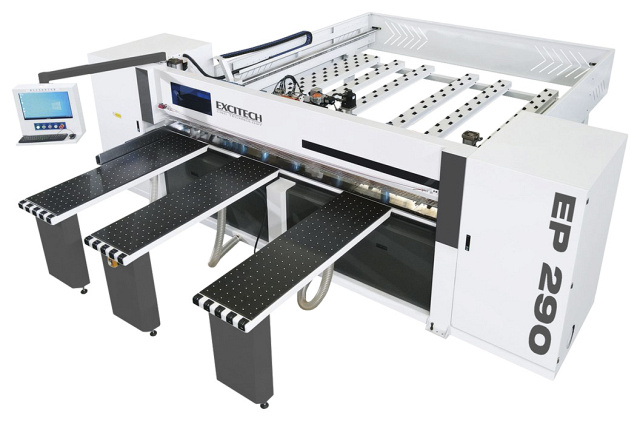

Форматно-раскроечный центр с ЧПУ EXCITECH EP 290
(голосов 0)
Артикул: 9923931ep_290 Код товара: 107199
На складе: 2 шт.
Предназначен для пакетного высококачественного раскроя ламинированных ДСП и ДВП.
ОБЛАСТЬ ПРИМЕНЕНИЯ EXCITECH EP 290
Станок используется в крупносерийном и массовом производствах, при тяжелых условиях работы, применяется в серийном мебельном и столярном производствах для изготовления корпусной мебели.
Станок полностью автоматизирован и поэтому не требуют перенастройки на каждую деталь, достаточно выбрать необходимую программу и установить заготовку.
СХЕМА ОБРАБОТКИ EXCITECH EP 290
 |
Раскрой одного листа |
 |
Раскрой пачкой до 5 листов |
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ EXCITECH EP 290
 |

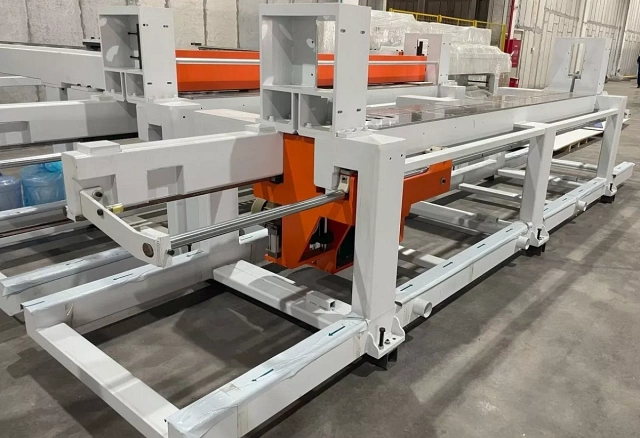

Усиленная станина Станина выполнена из сверхпрочной стали и установлена на устойчивые опоры, что гарантирует жесткость и предотвращает прогиб конструкции, а также обеспечивает точный пропил в процессе работы. Круглые цилиндрические направляющие изготовлены из закалённой стали. Взаимное расположение станины и направляющих позволяет распределить вес пильной каретки таким образом, чтобы исключить возможные прогибы, которые отрицательно сказываются на качестве раскроя. |
 |

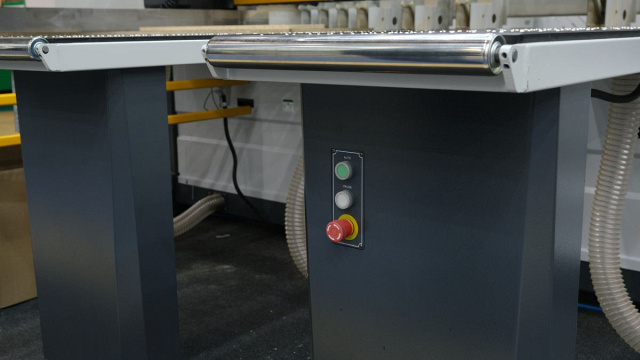

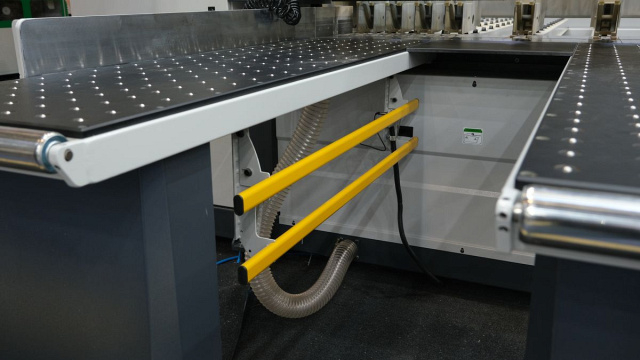

Загрузочные столы Приемные-подающие столы с воздушной подушкой предотвращают появление царапин при перемещении заготовок, облегчают перемещение пачки плит. Дополнительно для удобства базирования листов на столах предусмотрены закатные ролики. |
 |

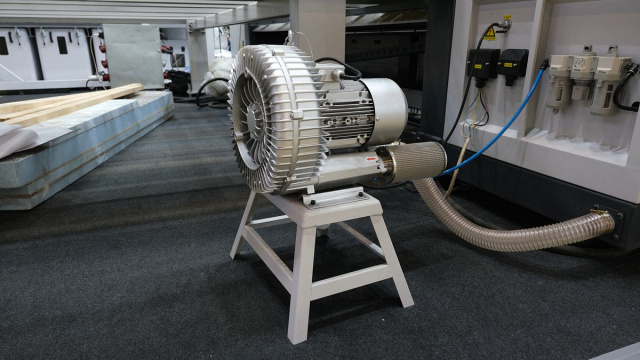

Вихревой насос Вихревой насос, создающий воздушную подушку на столах, расположен с задней части на отдельной стойке с четырьмя опорами, что удобно установить на любой ровной и не ровной поверхности. |
 |

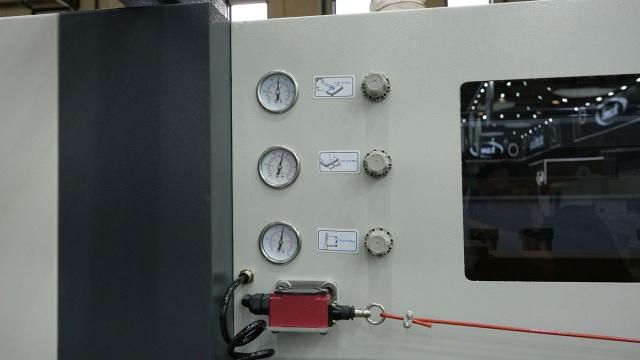

Пульт управления Встроенный 21 дюймовый монитор для удобного управления станком. Пильный центр полностью совместим с популярными мебельными конструкторами, такими как Базис, что позволяет автоматизировать всю производственную цепочку и интегрировать в систему штрих кодирования заготовок. Станок оснащен программой оптимизации, которая позволяет оператору создавать и редактировать оптимизированную схему раскроя в зависимости от количества и размера необходимых деталей. Программа оптимизации проста в использовании, удобна для оператора и не требует специальных навыков. Дополнительно в комплекте со станком поставляется принтер печати этикеток. Клавиатура и мышь. Для быстрого подключения комплектующих в пульте предусмотрены 4 USB выхода. В станке предусмотрена ручная регулировка усилий прижатий при помощи пневматики, а именно прижимной балки, захватов и выравнивателя. Что имеет возможность работать с очень деликатными материалами не повреждая их во время работы. |
 |

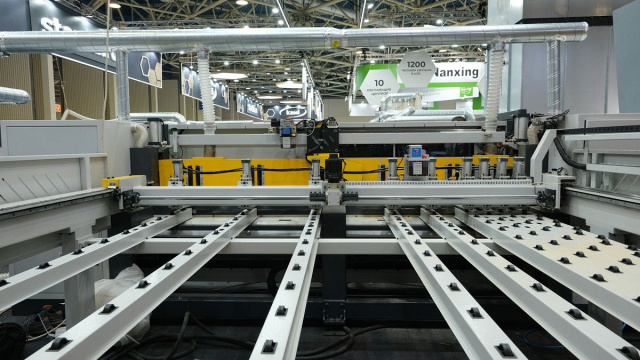

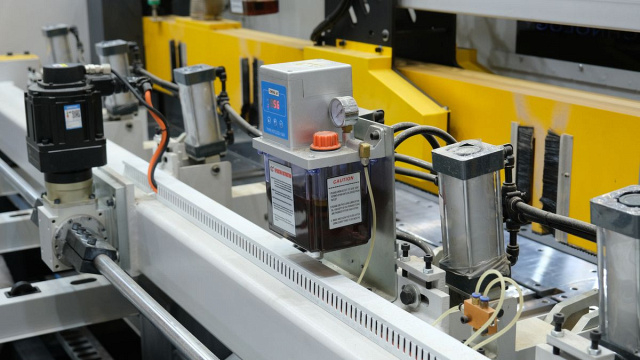

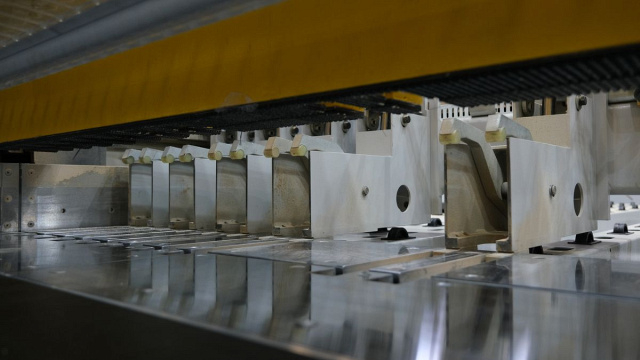

Программный толкатель На станке присутствует программный толкателем, который обеспечивает деликатный захват плиты и точное позиционирование заготовки на линии пропила. Толкатель перемещается высокоточным серводвигателем через шестерню рейку по призматической направляющей. Станок оснащен автоматической смазкой подшипников на перемещении портала, что упрощает обслуживание станка и увеличивает срок службы. Захваты сконструированы таким образом, что сила, прикладываемая к плите строго перпендикулярна поверхности плиты, поэтому заготовка не смещается во время работы захвата. Даже с тонкими материалами. |
 |
Стальной рабочий стол Стальной рабочий стол гарантирует идеально ровную зону распила. Сочетание прочной станины с ребрами жесткости гарантирует абсолютно ровную опорную поверхность и качественное пиление без сколов на материале. |
 |
Оптимизация вылета основной пилы и прижимной балки Вылет пилы автоматический регулируется под толщину пакета раскраиваемого материала. Мощность двигателя 18,5 кВт позволяют работать с пильным диском 450 мм и раскраивать пакет из 6 листов, при максимальном вылете 120 мм. Ход прижимной балки по высоте также оптимизирован и зависит от толщины раскраиваемого пакета. Данная функция позволяет сократить расстояние холостого хода балки, тем самым увеличить эффективность использования станка до 15% при пилении пакета из 1-2 листов. |
 |

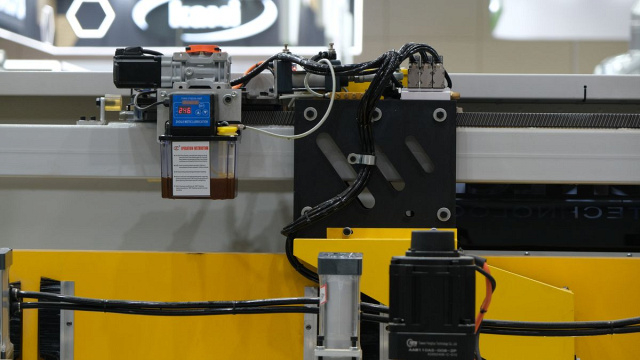

Серводвигатель пильной каретки Благодаря серво приводу мощностью 1,8 кВт, надежному редуктору и механической передаче шестерня-рейка пильная каретка разгоняется на холостом ходу со скоростью до 100 м/мин. Высокая скорость холостого хода напрямую влияет на производительность станка. |
 |

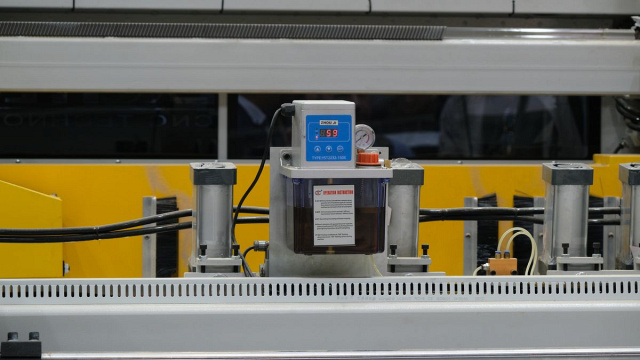

Пильный узел Мощный 18,5 кВт двигатель на основной пиле и 2,2 кВт на подрезной пиле - обеспечивают эффективную работу на всем сроке эксплуатации станка. Сама каретка имеет большую массу для стабильной работы. Она уверенно движется по двум горизонтальным направляющим. Невероятная жесткость и устойчивость способствовали достижению высокой скорости пиления. В станке предусмотрена автоматическая смазка направляющих на подъем и опускание пилы, это продлевает срок службы и облегчает обслуживание станка оператору. Крепление дисковых пил осуществляется вне рабочей доны станка при помощи зажимных фланцев. Удобно что замена и регулировка двух пил происходит в одном положении пильной каретки. |
 |
Боковой выравниватель Боковой прижим предназначен для бокового выравнивания деталей, чтобы гарантировать нахождение детали под прямым углом к плоскости резания. Величина давления прижимов может быть отрегулирована под деликатные материалы. Перемещение по призматической направляющей при помощи серводвигателя с передачей шестерня рейка гарантирует скорость и точность выравнивания детали. Выравнивание выполняется с помощью обрезиненных роликов и полностью автоматизировано. |
 |

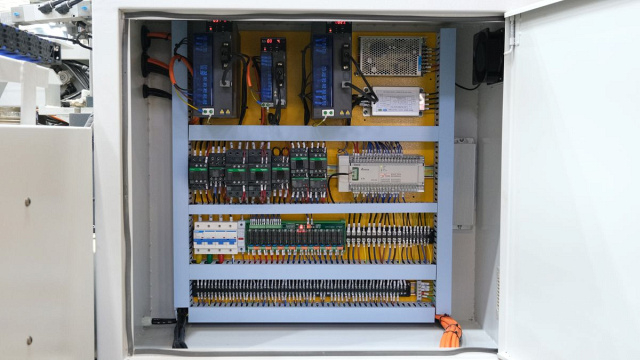

Программное обеспечение Электро-компоненты от проверенных производителей собраны в отдельном пылезащищенном электро-шкафу с принудительным вентилированием, что значительно продлевает срок службы станка на всем сроке эксплуатации. |
КОМПЛЕКТАЦИЯ EXCITECH EP 290
Дополнительная
 |
Дисковые пилы IRONMAC Дисковые пилы IRONMAC Professional предназначены для пакетного раскроя МДФ и ЛДСП, обеспечивают высококачественный раскрой. Низкий уровень шумаВальцовкаТвердосплавные напайки CERATIZIT Основная пила: 400 х 4.4 х 75 х 72T Подрезная пилп: 160 х 4,4 / 5,4 х 45 х 24Т Дисковые пилы IRONMAC |
 |
Аспирация ФЦ-М-3000-2 / ФЦ-М-3000-3 Применяется на пильном центре для удаления сухой стружки и пыли из зоны обработки и исключения ее попадания в окружающую среду. Производительность: 3000 м3/ч;Мощность: 5,5 кВт;Объем накопителей: 0,4 м3;Фильтрующий материал: нетканый синтетический;Диаметр воздуховодов: 1 х 125; 2 х 100. Рециркуляционный пылеулавливающий агрегат ФЦ-М-3000, ФЦ-М-6000 |
 |
Фильтры рукавные EcoWood FPC-3500, FPC-4000 Компактный рукавный фильтр с электромеханическим встряхиванием и контейнером-накопителем предназначен для очистки воздуха от сухой не слипающейся пыли в центральных системах аспирации. Фильтр устанавливается внутри цехов в основном на мебельных и деревообрабатывающих производствах. Комплектация с контейнером отлично подходит для использования на участках обработки с большим объемом отходов. Фильтры рукавные EcoWood FPC |
 |
Винтовой компрессор TH 10/8 RD 500L Компания TRIUMPH - немецкий концерн, выпускающий широкую гамму металлообрабатывающего и другого промышленного оборудования, в том числе и винтовые компрессоры. Производительность: 1100 л/мин;Мощность: 7,5 кВт;Объем ресивера: 500 л;Прямой привод;Уровень защиты двигателя IP54;Встроенный осушитель. |
 |
Измельчители шредерного типа UNTHA LR Предназначены для измельчения отходов из любых типов плитных материалов: ДСП, ЛДСП, МДФ, фанера и т.п. Производительность: 0,5 - 8 м3/час;Размеры приемного окна: 516 х 830 - 1000 х 1050 мм;Мощность: 11 - 37 кВт. |
Технические характеристики EXCITECH EP 290
| Характеристика | Значение |
|---|---|
| ЦЕНА | 3 350 892 ₽ |
| ЦЕНА ПО АКЦИИ | 3 119 796 ₽ |
| Длина пропила, мм | 2900 |
| Макс. размер обрабатываемого материала, мм | 2900 x 2900 |
| Вылет основной пилы, мм | 120 |
| Подача, м/мин | 5 - 100 |
| Холостой ход, м/мин | 100 |
| Мощность серводвигателя подачи пильной каретки, кВт | 2 |
| Диаметр пилы, мм | 400 (450) |
| Посадочный диаметр, мм | 75 |
| Скорость вращения, об/мин | 4000 |
| Мощность двигателя, кВт | 18,5 |
| Диаметр пилы, мм | 200 |
| Посадочный диаметр, мм | 50 |
| Скорость вращения, об/мин | 6000 |
| Мощность двигателя, кВт | 2,2 |
| Кол-во пневмозахватов, шт | 8 |
| Тип загрузки | передняя |
| Общая мощность, кВт | 30,1 |
| Потребление воздуха, л/мин | 200 |
| Длина рабочего стола, мм | 3 x 1900 |
| Боковой выравниватель | ролик |
| Макс. скорость толкателя, м/мин | 100 |
| Мощность серводвигателя подачи толкателя, кВт | 2 |
| Диаметр воздуховодов, мм | 4 x 100; 2 x 150 |
| Давление в пневмосистеме, МПа | 0,6 |
| Длина, мм | 6100 |
| Ширина, мм | 5200 |
| Высота, мм | 1750 |
| Вес, кг | 5000 |
