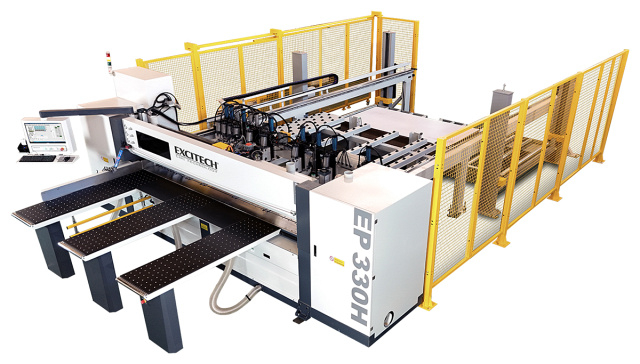

Форматно-раскроечный центр с ЧПУ EXCITECH EP 330H
(голосов 0)
Артикул: 9989289ep_330h Код товара: 107209
Под заказ
Предназначен для пакетного высококачественного раскроя ламинированных ДСП и ДВП.
ОБЛАСТЬ ПРИМЕНЕНИЯ EXCITECH EP 330H
Станок используется в крупносерийном и массовом производствах, при тяжелых условиях работы, применяется в серийном мебельном и столярном производствах для изготовления корпусной мебели. Станок полностью автоматизирован и поэтому не требуют перенастройки на каждую деталь, достаточно выбрать необходимую программу и установить заготовку.
СХЕМА ОБРАБОТКИ EXCITECH EP 330H
 |
Раскрой одного листа |
 |
Раскрой пачкой до 5 листов |
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ EXCITECH EP 330H
 |
Усиленная станина Станина выполнена из сверхпрочной стали и установлена на устойчивые опоры, что гарантирует жесткость и предотвращает прогиб конструкции, а также обеспечивает точный пропил в процессе работы. Круглые цилиндрические направляющие изготовлены из закалённой стали. Взаимное расположение станины и направляющих позволяет распределить вес пильной каретки таким образом, чтобы исключить возможные прогибы, которые отрицательно сказываются на качестве раскроя. |
 |
Загрузочные столы Приемные-подающие столы с воздушной подушкой предотвращают появление царапин при перемещении заготовок, облегчают перемещение пачки плит. Дополнительно для удобства базирования листов на столах предусмотрены закатные ролики. |
 |
Вихревой насос Вихревой насос, создающий воздушную подушку на столах, расположен с задней части на отдельной стойке с четырьмя опорами, что удобно установить на любой ровной и не ровной поверхности. |
 |
Задняя загрузка материала Станок оборудован подъемным роликовым столом для задней загрузки листового материала. |
 |
Пульт управления Встроенный 21 дюймовый монитор для удобного управления станком. Пильный центр полностью совместим с популярными мебельными конструкторами, такими как Базис, что позволяет автоматизировать всю производственную цепочку и интегрировать в систему штрих кодирования заготовок. Станок оснащен программой оптимизации, которая позволяет оператору создавать и редактировать оптимизированную схему раскроя в зависимости от количества и размера необходимых деталей. Программа оптимизации проста в использовании, удобна для оператора и не требует специальных навыков. Дополнительно в комплекте со станком поставляется принтер печати этикеток. Клавиатура и мышь. Для быстрого подключения комплектующих в пульте предусмотрены 4 USB выхода. В станке предусмотрена ручная регулировка усилий прижатий при помощи пневматики, а именно прижимной балки, захватов и выравнивателя. Что имеет возможность работать с очень деликатными материалами не повреждая их во время работы. |
 |
Программный толкатель На станке присутствует программный толкателем, который обеспечивает деликатный захват плиты и точное позиционирование заготовки на линии пропила. Толкатель перемещается высокоточным серводвигателем через шестерню рейку по призматической направляющей. Четырёхпальцевые захваты обеспечивают надёжную фиксацию плитного материала, предотвращая его смещение во время работы. Они эффективно удерживают даже тонкие материалы. Улучшенная конструкция захватов обеспечивает надёжное удержание пакета заготовок пр и высокой скорости перемещения. |
 |
Стальной рабочий стол Стальной рабочий стол гарантирует идеально ровную зону распила. Сочетание прочной станины с ребрами жесткости гарантирует абсолютно ровную опорную поверхность и качественное пиление без сколов на материале. |
 |
Оптимизация вылета основной пилы и прижимной балки Вылет пилы автоматический регулируется под толщину пакета раскраиваемого материала. Мощность двигателя 18,5 кВт позволяют работать с пильным диском 450 мм и раскраивать пакет из 6 листов, при максимальном вылете 120 мм. Ход прижимной балки по высоте также оптимизирован и зависит от толщины раскраиваемого пакета. Данная функция позволяет сократить расстояние холостого хода балки, тем самым увеличить эффективность использования станка до 15% при пилении пакета из 1-2 листов. |
 |
Серводвигатель пильной каретки Благодаря серво приводу мощностью 1,8 кВт, надежному редуктору и механической передаче шестерня-рейка пильная каретка разгоняется на холостом ходу со скоростью до 100 м/мин. Высокая скорость холостого хода напрямую влияет на производительность станка. |
 |
Пильный узел Мощный 18,5 кВт двигатель на основной пиле и 2,2 кВт на подрезной пиле - обеспечивают эффективную работу на всем сроке эксплуатации станка. Сама каретка имеет большую массу для стабильной работы. Она уверенно движется по двум горизонтальным направляющим. Невероятная жесткость и устойчивость способствовали достижению высокой скорости пиления. В станке предусмотрена автоматическая смазка направляющих на подъем и опускание пилы, это продлевает срок службы и облегчает обслуживание станка оператору. Крепление дисковых пил осуществляется вне рабочей доны станка при помощи зажимных фланцев. Удобно что замена и регулировка двух пил происходит в одном положении пильной каретки. |
 |
Боковой выравниватель Боковой прижим предназначен для бокового выравнивания деталей, чтобы гарантировать нахождение детали под прямым углом к плоскости резания. Величина давления прижимов может быть отрегулирована под деликатные материалы. Перемещение по призматической направляющей при помощи серводвигателя с передачей шестерня рейка гарантирует скорость и точность выравнивания детали. Выравнивание выполняется с помощью обрезиненных роликов и полностью автоматизировано. |
 |
Программное обеспечение Электро-компоненты от проверенных производителей собраны в отдельном пылезащищенном электро-шкафу с принудительным вентилированием, что значительно продлевает срок службы станка на всем сроке эксплуатации. |
КОМПЛЕКТАЦИЯ EXCITECH EP 330H
Дополнительная
 |
Дисковые пилы IRONMAC Дисковые пилы IRONMAC Professional предназначены для пакетного раскроя МДФ и ЛДСП, обеспечивают высококачественный раскрой. Низкий уровень шумаВальцовкаТвердосплавные напайки CERATIZIT Основная пила: 400 х 4.4 х 75 х 72T Подрезная пилп: 160 х 4,4 / 5,4 х 45 х 24Т Дисковые пилы IRONMAC |
 |
Аспирация ФЦ-М-4000-2 / ФЦ-М-4000-3 Применяется на пильном центре для удаления сухой стружки и пыли из зоны обработки и исключения ее попадания в окружающую среду. Производительность: 4000 м3/ч;Мощность: 5,5 - 7,5 кВт;Объем накопителей: 0,9 м3;Фильтрующий материал: нетканый синтетический;Диаметр воздуховодов: 4 х 125; 3 х 100. Рециркуляционный пылеулавливающий агрегат ФЦ-М-4000-2 / ФЦ-М-4000-3 |
 |
Фильтры рукавные EcoWood FPC-4000, 5000 Компактный рукавный фильтр с электромеханическим встряхиванием и контейнером-накопителем предназначен для очистки воздуха от сухой не слипающейся пыли в центральных системах аспирации. Фильтр устанавливается внутри цехов в основном на мебельных и деревообрабатывающих производствах. Комплектация с контейнером отлично подходит для использования на участках обработки с большим объемом отходов. Фильтры рукавные EcoWood FPC |
 |
Винтовой компрессор TH 10/8 RD 500L Компания TRIUMPH - немецкий концерн, выпускающий широкую гамму металлообрабатывающего и другого промышленного оборудования, в том числе и винтовые компрессоры. Производительность: 1100 л/мин;Мощность: 7,5 кВт;Объем ресивера: 500 л;Прямой привод;Уровень защиты двигателя IP54;Встроенный осушитель. |
 |
Измельчители шредерного типа UNTHA LR Предназначены для измельчения отходов из любых типов плитных материалов: ДСП, ЛДСП, МДФ, фанера и т.п. Производительность: 0,5 - 8 м3/час;Размеры приемного окна: 516 х 830 - 1000 х 1050 мм;Мощность: 11 - 37 кВт. |
Технические характеристики EXCITECH EP 330H
| Характеристика | Значение |
|---|---|
| ЦЕНА | 6 124 044 ₽ |
| ЦЕНА ПО АКЦИИ | 4 047 812 ₽ |
| Длина пропила, мм | 3300 |
| Макс. размер обрабатываемого материала, мм | 3300 x 3300 |
| Вылет основной пилы, мм | 120 |
| Подача, м/мин | 5 - 100 |
| Холостой ход, м/мин | 100 |
| Мощность серводвигателя подачи пильной каретки, кВт | 2 |
| Диаметр пилы, мм | 400 (450) |
| Посадочный диаметр, мм | 75 |
| Скорость вращения, об/мин | 4000 |
| Мощность двигателя, кВт | 18,5 |
| Диаметр пилы, мм | 200 |
| Посадочный диаметр, мм | 50 |
| Скорость вращения, об/мин | 6000 |
| Мощность двигателя, кВт | 2,2 |
| Кол-во пневмозахватов, шт | 9 |
| Тип загрузки | задняя |
| Общая мощность, кВт | 30,1 |
| Потребление воздуха, л/мин | 200 |
| Длина рабочего стола, мм | 3 x 1900 |
| Боковой выравниватель | ролик |
| Макс. скорость толкателя, м/мин | 100 |
| Мощность серводвигателя подачи толкателя, кВт | 2 |
| Диаметр воздуховодов, мм | 4 x 100; 2 x 150 |
| Расход воздуха, л/мин | 200 |
| Давление в пневмосистеме, МПа | 0,6 |
| Длина, мм | 5500 |
| Ширина, мм | 9300 |
| Высота, мм | 1750 |
| Вес, кг | 7500 |
