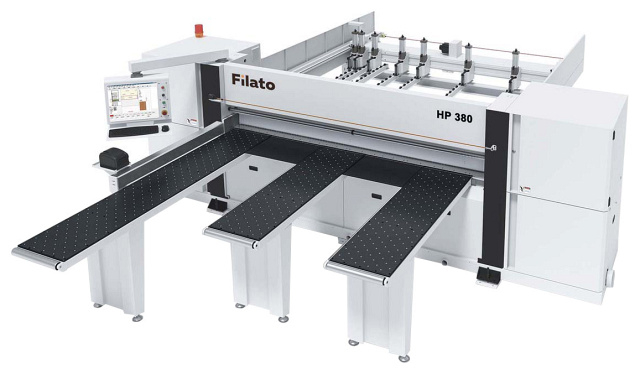

Форматно-раскроечный центр с ЧПУ Filato HP 380
Артикул: 9698550hp_380 Код товара: 107041
Форматно-раскроечный центр с ЧПУ Filato HP 380 предназначен для высококачественного автоматического раскроя МДФ, ДСтП, фанеры, облицованных и необлицованных, а также любых плитных материалов, схожих по физико – механическим свойствам с древесными (пластиков, композитов, хризотилцементных плит и т. д.)
Увеличенный размер пропила до 3800 мм позволяет обрабатывать детали размером 3750 х 3750 мм.
Разделение двигателей на основной и подрезной пиле обеспечивает стабильную работу станка на всем сроке эксплуатации.
Автоматическая настройка вылета основной пилы и прижимной балки от толщины пакета позволяет увеличить производительность во время работы станка за счет сокращения расстояния холостого хода прижимной балки и вылета пилы.
Боковой выравниватель «плавник»* сокращает время операции прижима до 40%.
Современное ПО позволяет использовать станок как при работе с индивидуальными заказами, так и интегрировать станок в автоматические линии.
ОБЛАСТЬ ПРИМЕНЕНИЯ Filato HP 380
Форматно-раскроечный центр с ЧПУ Filato HP 330G используется на предприятиях, работающих как по индивидуальным заказам, так и на крупносерийных и массовых производствах для высококачественного раскроя материала при частой смене карт раскроя. При тяжелых условиях работы применяется в серийном мебельном и столярном производствах для изготовления корпусной мебели.
Благодаря высоте вылета основной пилы 120 мм легко могут быть переориентированы на среднесерийное производство.
СХЕМА ОБРАБОТКИ Filato HP 380
 |
Раскрой одного листа |
 |

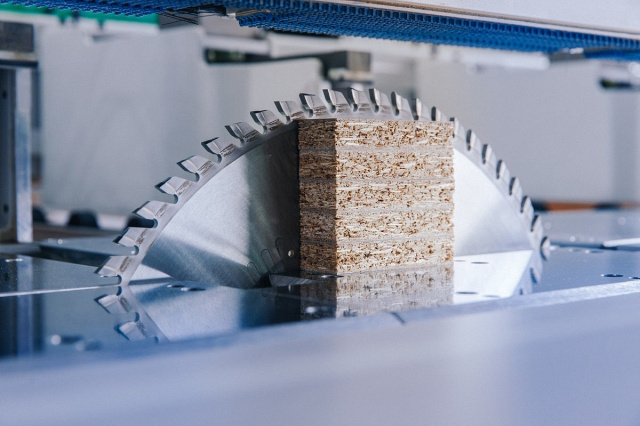

Раскрой пачкой до 5 листов |
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ Filato HP 380
 |
Портальная конструкция с фиксированной балкой Станок спроектирован на базе индустриального станка, поэтому обладает большой металлоёмкостью и значительной массой для гашения возникающих при работе вибраций и обеспечения идеального качества раскроя. Конструктив станины обладает 3-хкратным запасом прочности при использовании станка в многосменном режиме. |
 |

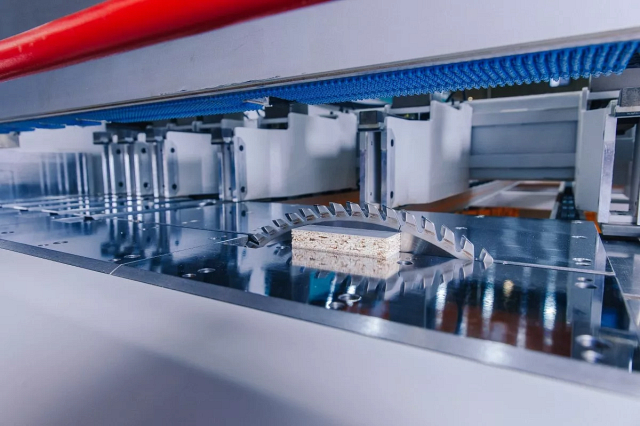

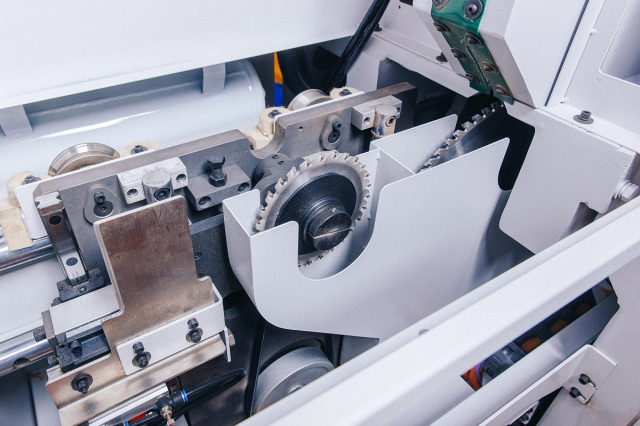

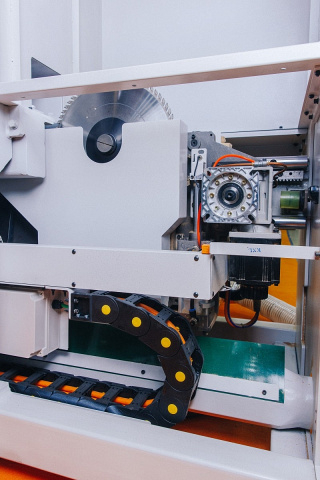

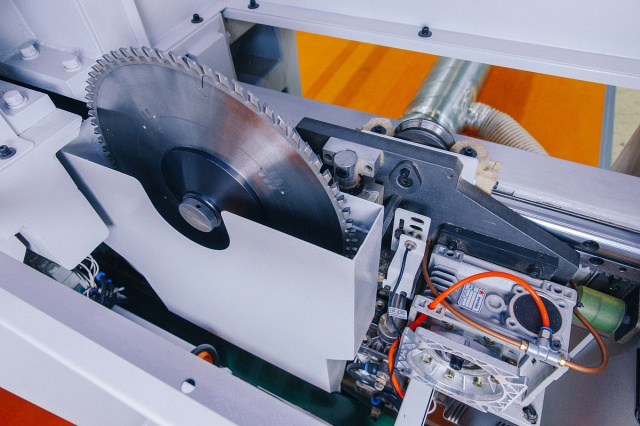

Пильный узел Пильный узел перемещается по двум стальным круглым направляющим с помощью серводвигателя и передачи шестерня - рейка. Такая схема гарантирует максимальную скорость холостого хода, плавность подачи каретки при рабочем ходе и стабильность качества раскроя. В станке 2 отдельных электродвигателя приводов основной и подрезной пил. Для удобства оператора реализована система быстрой смены пил. |
 |

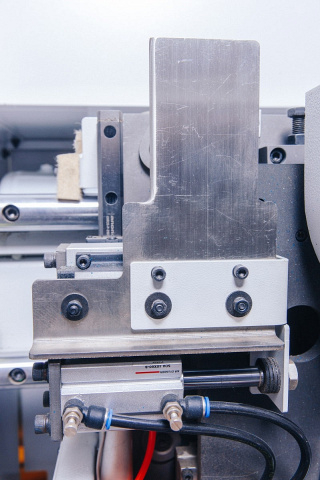

Боковой выравниватель SHARK Прижим заготовок к основной линейке осуществляется с помощью бокового выравнивателя, интегрированного непосредственно в пильную каретку. Выравниватель имеет 2 оси перемещения вертикаль – горизонталь для плотного базирования деталей без сколов ламината. Такая схема сокращает время операции прижима до 40% и увеличивает производительность станка. Также боковой выравниватель SHARK не имеет ограничений в минимальной толщине детали. |
 |

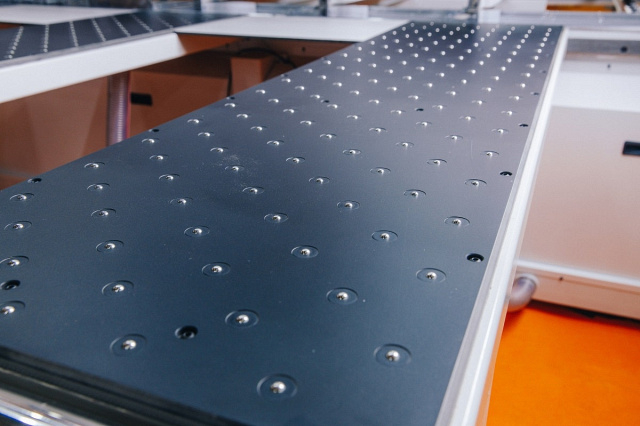

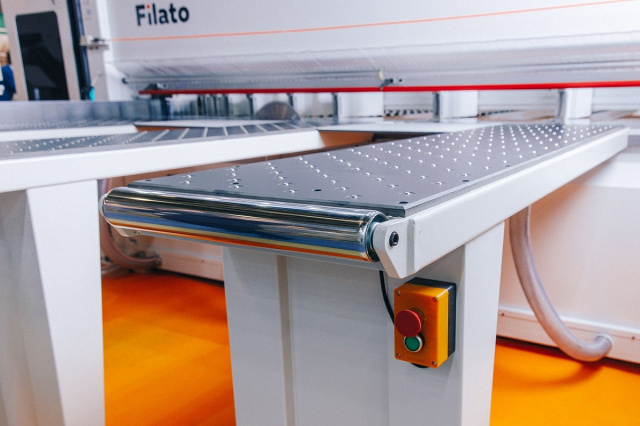

Столы с воздушным поддувом Подача воздуха происходит через специальные форсунки, расположенные как на загрузочных, так и на основном столе. Это позволяет работать с пакетами большой массы, а также с деликатными материалами без повреждения лицевой поверхности нижнего листа. Два воздушных нагнетательных вентилятора входят в базовую комплектацию станка. |
 |

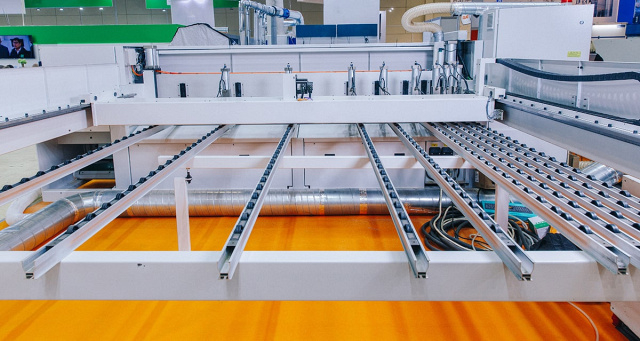

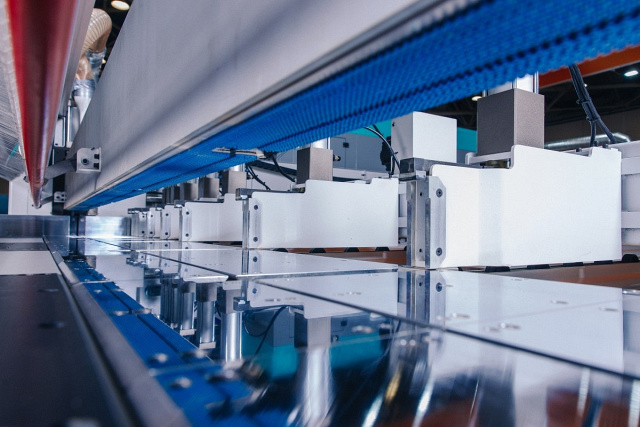

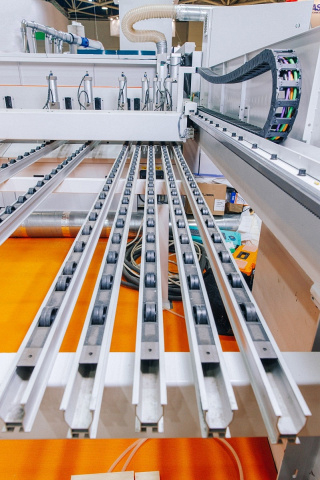

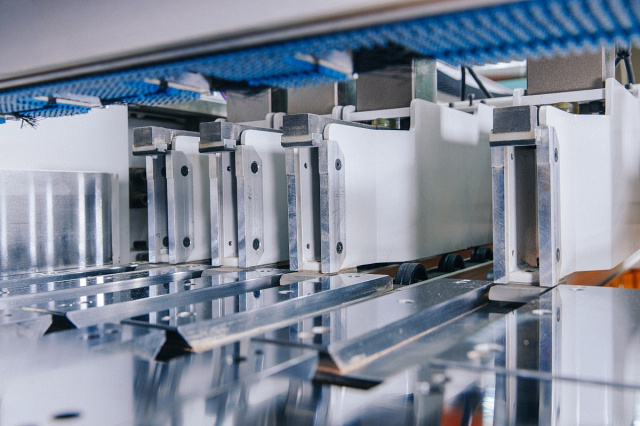

Толкатель и захваты Привод толкателя осуществляется с помощью серводвигателя через передачу шестерня – рейка. При этом в станке реализована система защиты от перекоса балки программного толкателя. Пневматические захваты позволяют деликатно и надежно фиксировать пакет заготовок даже на больших скоростях перемещения. |
 |

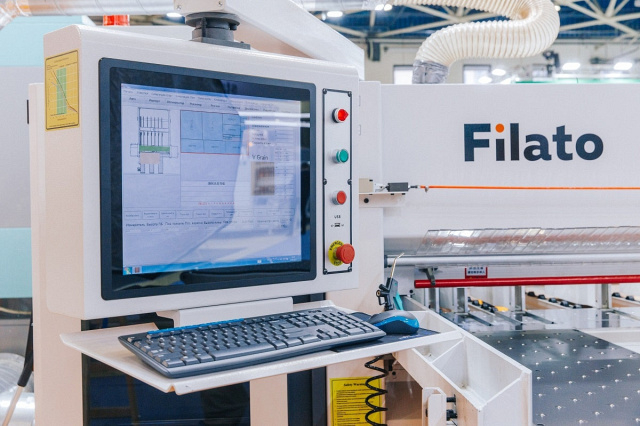

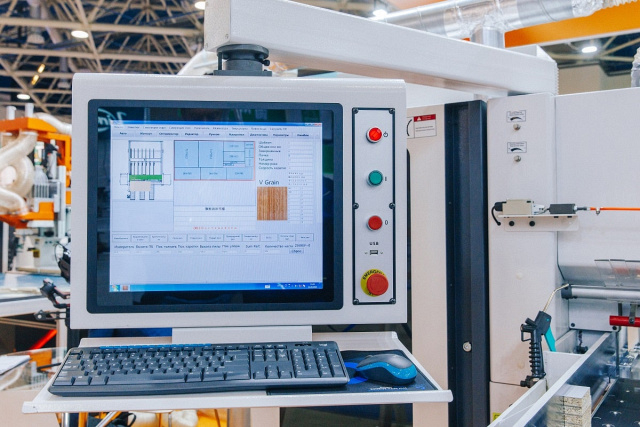

Система управления Простой и удобный для оператора интерфейс позволяет создавать и редактировать карты раскроя непосредственно на станке, а также, выгружать их из сторонних оптимизаторов, таких как "Базис – Мебельщик". Все основные электронные компоненты находятся в отдельном пылезащищенном шкафу с системой принудительной вентиляции. Сам электрошкаф интегрирован в станину с удобным для оператора доступом. |
Технические характеристики Filato HP 380
| Характеристика | Значение |
|---|---|
| Длина пропила, мм | 3800 |
| Макс. размер обрабатываемого материала, мм | 3750 x 3750 |
| Вылет основной пилы, мм | 100 |
| Подача, м/мин | 5 - 100 |
| Холостой ход, м/мин | 100 |
| Мощность серводвигателя подачи пильной каретки, кВт | 1,8 |
| Диаметр пилы, мм | 400 |
| Посадочный диаметр, мм | 75 |
| Скорость вращения, об/мин | 4700 |
| Мощность двигателя, кВт | 15 |
| Диаметр пилы, мм | 160 |
| Посадочный диаметр, мм | 45 |
| Скорость вращения, об/мин | 6700 |
| Мощность двигателя, кВт | 2,2 |
| Кол-во пневмозахватов, шт | 10 |
| Тип загрузки | передняя |
| Общая мощность, кВт | 23 |
| Потребление воздуха, л/мин | 200 |
| Длина рабочего стола, мм | 1 x 2800, 2 x 2000 |
| Боковой выравниватель | интегрирован в пильную каретку |
| Макс. скорость толкателя, м/мин | 100 |
| Мощность серводвигателя подачи толкателя, кВт | 1,8 |
| Диаметр воздуховодов, мм | 3 x 100; 2 x 150 |
| Давление в пневмосистеме, МПа | 0,5 - 0,7 |
| Длина, мм | 7000 |
| Ширина, мм | 6000 |
| Высота, мм | 1890 |
| Вес, кг | 5500 |
| Количество мест транспортировки, шт. | 2 |
| Длина, мм | 6000 / 5900 |
| Ширина, мм | 1350 / 920 |
| Высота, мм | 2170 / 1000 |
