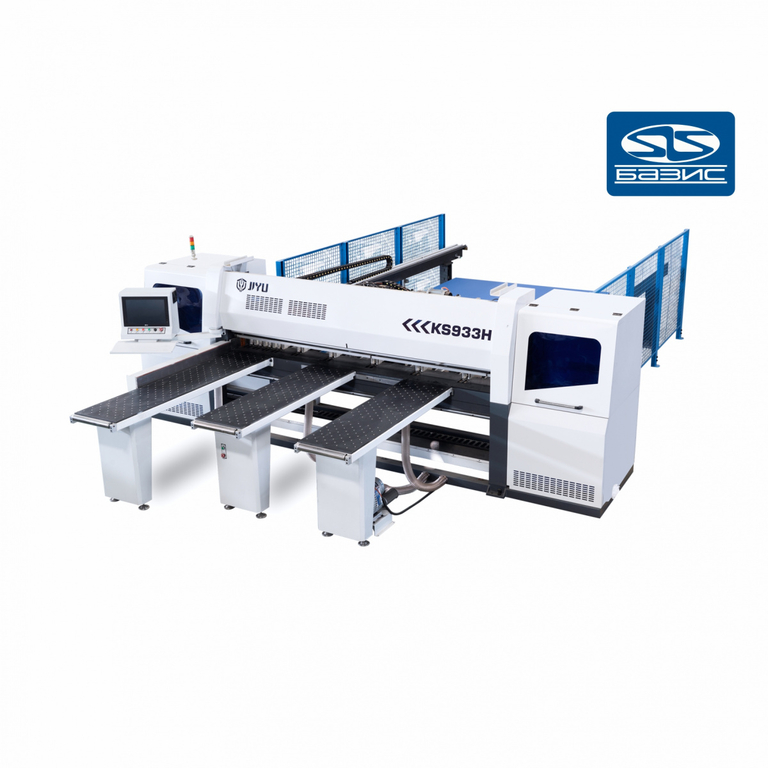

Форматно-раскроечный центр с ЧПУ JIYU KS933H
Артикул: del01-7140 Код товара: 97763
Предназначен для раскроя пакета плитных материалов (ДСтП, МДФ, ДВП и др.), как облицованных, так и не облицованных. Станок используется в условиях крупносерийного и массового производства для изготовления корпусной мебели, мебельного щита, погонажных изделий.
Высокая точность: идеальное сочетание управления редуктором и реечного привода обеспечивает точность распиливания в пределах ±0,15 мм.
Основная и подрезная пила имеют разные привода и могут опускаться и подниматься независимо друг от друга. Мощность основного привода 18 кВт, в совокупности с подрезным 2 кВт, обеспечивает высокую скорость и стабильность процесса раскроя материала.
Система управления ЧПУ позволяет редактировать план распиловки и управлять им, а также интегрироваться с различным программным обеспечением для раскроя и автоматизации производства, работать с системами штрих-кода.
Технические характеристики JIYU KS933H
| Модель | Ks933H |
| Длина раскроя, мм | 3200 |
| Габаритные размеры | 5600*8500*2100 мм |
| Скорость пильной каретки, м/мин | 0-100 |
| Мощность двигателя основной пилы | 18 кВт |
| Мощность двигателя подрезной пилы | 2 кВт |
| Общая мощность | 26.5 кВт |
| Вес | 7500 кг |
| Размер раскроя, мм | 3200 |
| Высота раскроя, мм | 100-120 |
| Способ позиционирования | Automatic |
| Точность позиционирования, мм | ±0.02 |
| Точность раскроя, мм | ±0.15 |
| Диаметр основной пилы, мм | 400-450 |
| Посадочное отверстие основной пилы, мм | 75 |
| Количество оборотов основной пилы, об/мин | 4100 |
| Мощность двигателя пильной каретки | 2.0 кВт |
| Серводвигатель толкателя | 2.0 кВт |
| Диаметр подрезной пилы, мм | 200 |
| Посадочное отверстие подрезной пилы, мм | 50 |
| Количество оборотов подрезной пилы, об/мин | 6200 |
| Скорость толкателя, м/мин | 0-100 |
| Холостой ход, м/мин | 0-120 |
| Рабочее давление воздуха | 0.6-0.8 МПа |
| Мощность двигателя нагнетателя воздуха | 3 кВт |
| Допуск в пределах 1 м от стойки, мм | 0.02 |
| Способ прижима материала | Пневматические захваты |
| PLC | FATEK |
| Низковольтовые электрические | Schneider |
| Промежуточные реле, контакторы | Schneider |
| Двигатели | Igarashi / XL |
| Инвертор, Серово моторы | INVT |
| Переключатели,кнопки управления | KNDELE |
| Электромагнитные клапаны | AirTAC / Easun |
| Пневмоцилиндры | AirTAC / TODI |
| Монитор | JIKEWEI |
| Прецизионная стойка | Precision Rack |
| Промышленный компьютер | JIKEWEI |
Конструктивные особенности JIYU KS933H
СТАНИНА
Станина станка разработана с учетом программ САПР, где были рассчитаны и смоделированы максимально допустимые нагрузки и требования, предъявляемые к конструкции станка. Сварная станина проходит полный цикл обработки, отпуск для снятия всех внутренних напряжений в материале, фрезеровку всех монтажных плоскостей и отверстий для монтажа узлов на пяти осевом обрабатывающем центре.
ГИДРАВЛИЧЕСКИ ПОДЪЕМНЫЙ СТОЛ
Предназначен для облегчения подачи плитного материала с помощью задней загрузки. Максимальная грузоподъемность - 3 тонны. Максимальная высота пакета - 600мм.
ПНЕВМАТИЧЕСКИЕ ВЫРАВНИВАТЕЛИ ПАКЕТА
Предназначены для точного позиционирования материала при системе задней загрузки.
ПИЛЬНЫЙ УЗЕЛ
Пильный блок на массивных направляющих оснащен раздельными приводами основного (18 кВт) и подрезного (2кВт) пильных дисков.
ВЫСОКОСКОРОСТНАЯ ОБРАБОТКА ДАННЫХ
Промышленный программируемый контроллер обеспечивает высокоскоростную обработку данных.
ОПТИМИЗАЦИЯ ПРОЦЕССА РАСКРОЯ
Станок оснащен промышленным компьютером и программным обеспечением с оптимизатором раскроя, который может редактировать планы распиловки и управлять ими, составлять задачи распиловки , имитировать и выполнять раскрой, а также может быть совместим и интегрирован с различными программами оптимизации раскроя и программным обеспечением для управления штрих-кодами.
СИСТЕМА КОНТРОЛЯ И ДИАГНОСТИКИ
Программное обеспечение осуществляет автоматический контроль всех процессов и передает сигнала на центральный процессор о возможных неисправностях и состоянии агрегатов.
КОНСТРУКЦИЯ ЗАХВАТОВ
Специальная конструкция захватов не повреждает материал при его фиксации и перемещении. Конструкция захватов с двухточечным зажимом надежно фиксирует и деликатно перемещает материал в течение всего цикла раскроя.
СИСТЕМА БОКОВОГО ВЫРАВНИВАНИЯ
Двойная система бокового выравнивания оснащена независимыми роликами поддержки по двум сторонам зоны пиления. Привод выравнивателя цепной, оснащен энкодером для безупречной точности позиционирования.
СЕРВОПРИВОДА ПИЛЬНОЙ КАРЕТКИ И ПРОГРАММИРУЕМОГО ТОЛКАТЕЛЯ
Сервопривода увеличенной мощности позволяют быстро и с высокой точностью производить позиционирование и раскрой пакета плитного материала.
