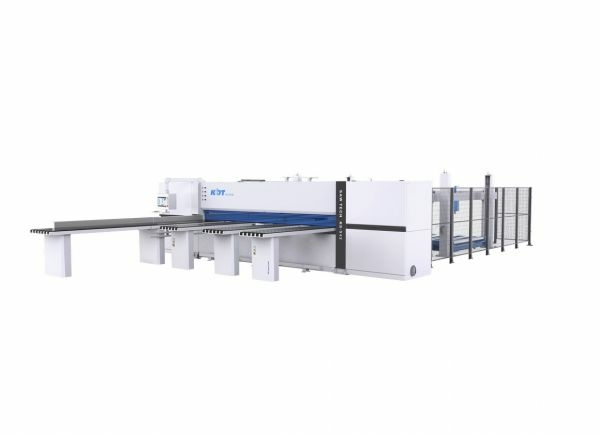

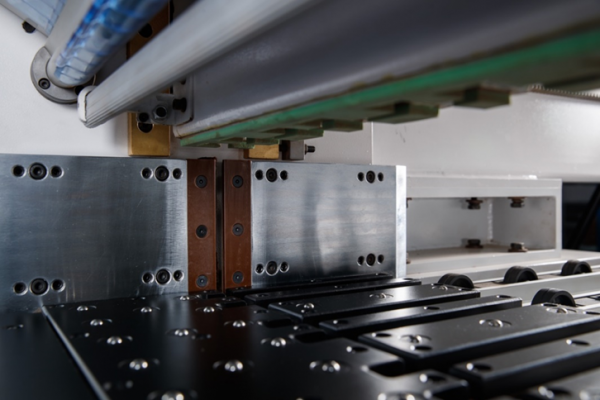

Форматно-раскроечный центр с ЧПУ KDT KS-542HL
Артикул: formatno-raskroechnyy-tsentr-s-chpu-kdt-ks-542hl Код товара: 104711
Назначение:
Форматно-раскроечный центр с ЧПУ с задней загрузкой и двойным независимым толкателем предназначен для точного раскроя пакета плитных материалов (ДСтП, МДФ, ДВП и др.), как облицованных, так и не облицованных. Станок используется в условиях крупносерийного и массового производства для изготовления корпусной мебели, мебельного щита, погонажных изделий. Задняя загрузка упрощает логистику материалов на производстве и облегчает работу операторов станка
Описание:
Мощность двигателя основной пилы 18,5 кВт, подходит для раскроя больших партий
На рабочей поверхности и в зоне раскроя материала используются шарики для пневматического стола
Высокоточный редуктор, зубчатая рейка захватывающего механизма изготовлены в Швейцарии, точность резания ± 0.1мм
Основная и подрезная пилы настраиваются независимо
Операционная система на базе ПК с полными инструкциями по эксплуатации и устранению неполадок совместима с различными ПО

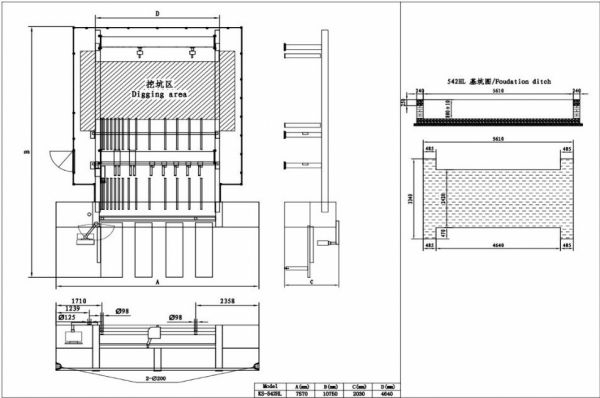

Схема обработки:
Особенности станка
Особенности модели KS-542HL
- Максимальная скорость перемещения пильной каретки 200 м/мин. Обновленный тип привода перемещения каретки
- Разделенный программный толкатель TwinPush. Увеличение производительности на 30-35%
- Автоматическая задняя загрузка
- Серворегулировка основной и подрезной пилы
- Работа с "БАЗИС РАСКРОЙ", "К3-Мебель", "bCAD"
- Максимальные габариты раскраиваемого материала при задней загрузке: 4000х2100х120 мм
Конструктивные преимущества
 | РАЗДЕЛЕННЫЙ ПРОГРАММНЫЙ ТОЛКАТЕЛЬ TwinPushРазделенный программный толкатель TwinPush: Применение технологии TwinPush в станке позволяет увеличить производительность на 30-35% благодаря основному и вспомогательному захватам с независимыми драйверами, которые в соответствии с заданными параметрами оптимизации системы перемещают две полосы материала разной длинны относительно друг друга для дальнейшего раскроя деталей разного размера. |

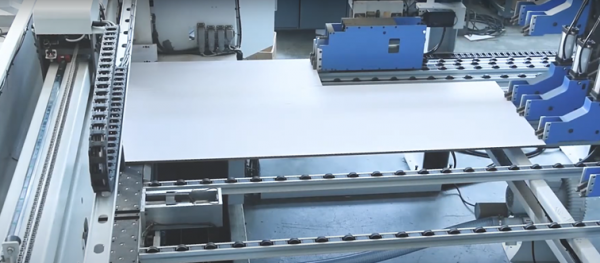

 | АВТОМАТИЧЕСКАЯ ЗАДНЯЯ ЗАГРУЗКААвтоматическая задняя загрузка позволяет загружать в станок пакет максимальным размером 2100х4000 мм. Подъем стола происходит за счет гидропривода, что гарантирует плавность хода и стабильность работы. Минимальная толщина панели 8 мм. Оснащается отдельным подающим устройством, предварительно подготавливает пакет материала для дальнейшего раскроя. |

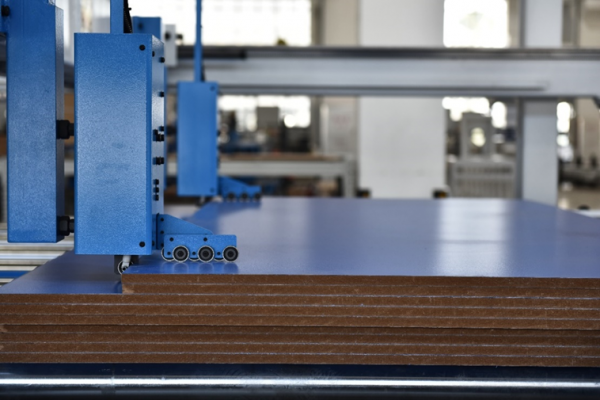

 | ПРОГРАММИРУЕМЫЙ ТОЛКАТЕЛЬПрограммируемый толкатель оборудован десятью четырехпальцевыми пневмозахватами, что гарантирует надежную фиксацию пакета заготовок. Десять толкателей надежно фиксируют, как пакет материала толщиной до 120 мм, так и один лист. Толкатели перемещаются по линейным направляющим. |

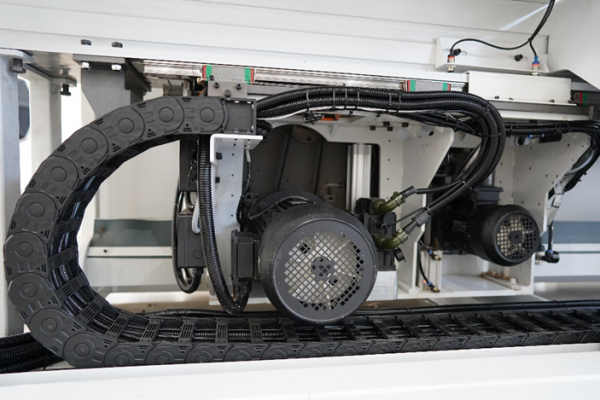

 | НОВОЕ УСТРОЙСТВО ПЕРЕМЕЩЕНИЯ ПИЛЬНОЙ КАРЕТКИПеремещение пильной каретки происходит за счет линейного двигателя на линейных направляющих, что обеспечивает стабильную скорость и точность перемещения. Максимальная скорость перемещения достигает 200 м/мин. Мощность двигателя основной пилы 18,5 кВт: Позволяет обрабатывать пакет материала максимальной высотой 120 мм на высокой скорости. |

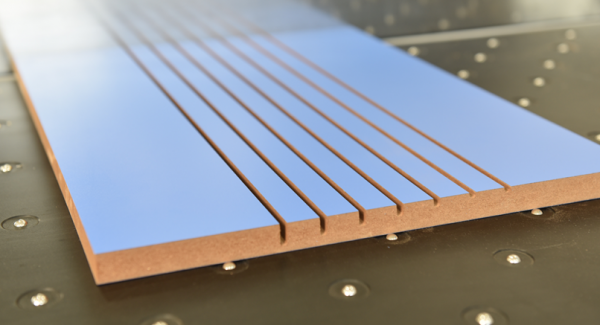

  | ПОЗИЦИОНИРОВАНИЕ ПИЛОсновная и подрезная пилы настраиваются независимо. Основная пила автоматически поднимается на высоту необходимую для раскраиваемого пакета материала. Регулировка серводвигателем. Функция позволяет принудительно отрегулировать вылет пильного диска для прорезания пазов в материале. Настройка подрезной пилы реализована электронно с помощью ПО в направлениях «вперед/назад/вверх/вниз», что существенно сокращает время настройки. Таким образом достигается наилучший результат раскроя. |
 | ВЫСОКОТОЧНЫЙ РЕДУКТОРВысокоточный редуктор, зубчатая рейка захватывающего механизма изготовлены в Швейцарии, точность резания ± 0.1мм. |

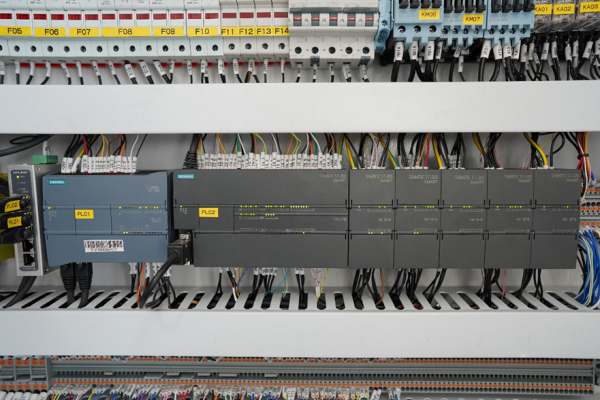

  | НЕДЕЖНЫЕ ЭЛЕКТРОННЫЕ КОМПОНЕНТЫИспользуются проверенные и надежные электронные компоненты известных производителей PLC Siemens, Частотные преобразователи INVT, OMRON. |
 | ЧЕТЫРЕ РАБОЧИХ СТОЛА С ВОЗДУШНОЙ ПОДУШКОЙЧетыре рабочих стола с воздушной подушкой позволяют оператору без усилий позиционировать пакет материалов и убирать готовые детали со станка. В зоне резания также установлены столы с воздушной подушкой, что существенно облегчает работу с небольшими деталями и защищает их от повреждений. |

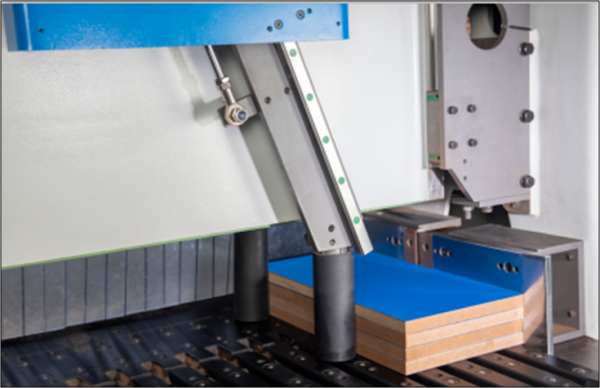

 | БОКОВОЙ УПОР С РОЛИКОМБоковой упор с роликом для беспрерывного прижима узких полос к боковой линейке при раскрое их на готовые детали. |
Технические характеристики станка
| Наименование | KDT KS-542HL |
|---|---|
| Максимальные габариты раскраиваемого материала при фронтальной загрузке, мм | 4280х4280х120 |
| Минимальные габариты раскраиваемого материала при фронтальной загрузке, мм | 34x45 |
| Максимальные габариты раскраиваемого материала при задней загрузке, мм | 4000х2100х120 |
| Максимальная высота материала на загрузочной платформе, без приямка/с приямком, мм | 500/1200 |
| Скорость холостого хода пильной каретки, м/мин | 200 |
| Максимальная скорость раскроя, м/мин | 150 |
| Скорость толкателя, м/мин | 95 |
| Диаметр основной пилы, мм | 450/75 |
| Диаметр подрезной пилы, мм | 200/50 |
| Мощность привода основной пилы, кВт | 18,5 |
| Мощность привода программируемого толкателя (servo), кВт | 2,0 |
| Мощность привода пильной каретки, кВт | 7,5 |
| Мощность привода подъемного стола, кВт | 3 |
| Грузоподъемность подъемного стола, кг | 4000 |
| Рабочее давление пневмосистемы, МПа | 0,6 |
