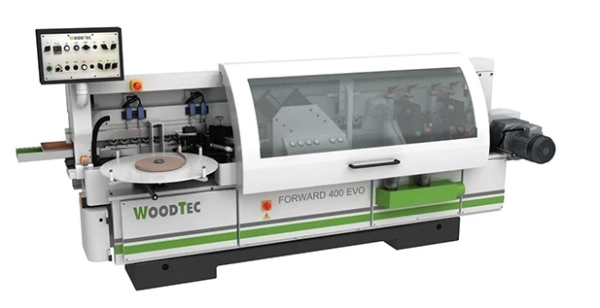

Автоматический кромкооблицовочный станок WoodTec FORWARD 400 EVO

Эволюция в Облицовке Кромок: Автоматический Кромкооблицовочный Станок WoodTec FORWARD 400 EVO

Откройте для себя новую эру в производстве с Автоматическим кромкооблицовочным станком WoodTec FORWARD 400 EVO от Компании Невастанкомаш. Этот станок представляет собой совершенство инженерной мысли, специально разработанное для удовлетворения высоких требований современного производства к облицовке кромок. WoodTec FORWARD 400 EVO — это инновационное решение для предприятий, стремящихся к максимальной эффективности, точности и качеству.

Почему Стоит Выбрать WoodTec FORWARD 400 EVO?

WoodTec FORWARD 400 EVO не просто улучшает процесс облицовки кромок — он переопределяет его, предлагая непревзойденную точность, скорость и гибкость. Этот станок оборудован передовыми технологиями, которые гарантируют исключительные результаты на каждом этапе работы.

Ваши Преимущества с WoodTec FORWARD 400 EVO

• Высокая производительность: Благодаря автоматизации и оптимизированному рабочему процессу, станок обеспечивает высокую скорость обработки без потери качества.
• Исключительное качество облицовки: Современные системы точного контроля и управления гарантируют безупречное качество кромки на любых материалах.
• Универсальность и гибкость: WoodTec FORWARD 400 EVO подходит для обработки широкого спектра кромочных материалов, от ПВХ до натурального шпона, обеспечивая идеальную адаптацию к любым производственным задачам.
• Простота в эксплуатации: Интуитивно понятный интерфейс и автоматизированные настройки делают работу с этим станком максимально простой и эффективной.

Полное Решение от Компании Невастанкомаш

Выбирая Автоматический кромкооблицовочный станок WoodTec FORWARD 400 EVO, вы получаете не только ведущее в отрасли оборудование, но и полный комплекс услуг от Компании Невастанкомаш. Мы предлагаем профессиональную наладку, обучение персонала и оперативное сервисное обслуживание, чтобы ваше производство работало без сбоев.

Инвестиции, которые Окупаются

Инвестирование в WoodTec FORWARD 400 EVO — это инвестиция в будущее вашего бизнеса. С этим станком вы не только повысите качество и скорость производства, но и сможете расширить возможности вашего предприятия.

Автоматический кромкооблицовочный станок WoodTec FORWARD 400 EVO предназначен для облицовывания прямолинейных кромок плитных материалов рулонными кромками АБС, ПВХ и полосовым кромочным материалом толщиной до 3 мм.

Схемы обработки WoodTec FORWARD 400 EVO

	1. Подача кромки
	2. Клеевой узел
	3. Гильотина
	4. Пресс группа
	5. Узел 2-ух моторной торцовки
	6. Чистовой узел фрезерования свесов
	7. Узел радиусной циклевки
	8. Полировальный узел

 Преимущества WoodTec FORWARD 400 EVO

• Скорость подачи 6 - 20 м/мин, регулируется бесступенчато;
• Бачок для клея-расплава с электронным блоком контроля температуры;
• Тефлоновый резервуар для клея под клеенаносящим роликом;
• Регулировка количества наносимого клея;
• Гильотина для предварительной резки толстого кромочного материала из ПВХ или АБС;
• Пневматическое усилие пресс группы, для качественной фиксации кромочного материала к детали после нанесения клея;
• Торцовочный узел для обрезки переднего и заднего свесов пилой;
• Фрезерный узел для снятия свесов с вертикальной и горизонтальной настройкой, с двумя высокочастотными двигателями 12 000 об/мин. Радиус фрезы 2 мм;
• Циклевка радиусная R = 2 мм;
• Циклевка плоская (опция);
• Полировальный узел 2 х 0,18 кВт 1400 об/мин;
• Транспортная система с цепью;
• Прижимные ролики верхней балки изготовлены из резины, устанавливаются на подшипниках;
• Магазин подачи рулонного кромочного материала;
• Пульт управления на передней панели станка;
• Регулятор сжатого воздуха.

Технические характеристики WoodTec FORWARD 400 EVO

Особенности WoodTec FORWARD 400 EVO

	Блокировка подачи Блокировка позволяет подавать заготовки на минимально безопасном расстоянии друг от друга. Система автоматически срабатывает, предохраняя от повреждения агрегаты, исключая влияния «человеческого фактора». Расстояние между деталями 400 мм. От скорости подачи расстояние между деталями не меняется.
	Узел предварительной обрезки Состоит из двух узлов: 1 (тип ножниц) Узел предварительной обрезки (тип ножниц) для тонкой кромки (0,4 - 1 мм) Позволяет точно без заломов отрезать кромку и натуральный шпон. Идеальный вариант для тонкой кромки ПВХ, т.к. приводной ролик тянет за собой тонкую кромку. Кромка в этом случае не слетает с детали и не сминается. 2 (тип нож) Узел предварительной обрезки (тип нож) для толстой кромки (2 - 3 мм). Оснащен мощным пневмоцилиндром. Стабильно отрезает толстую кромку любого типа.
	Пресс группа Зона прижима состоит из трех роликов. Первый ролик большого диаметра приводной, второй и третий допресовочные-конусные. Отличительные особенности: - Позволяет прижать штучный материал толщиной до 10 мм. - Быстрая полимеризация клея за счет большой площади контакта первого ролика (?120 мм). - Конусные разнонаправленные ролики обеспечивают идеальный вид клеевого соединения. - Настройка на толщину кромки происходит с помощью счетчика. - Пневматическая регулировка усилия прижима роликов позволяет подобрать и проконтролировать необходимое значение для прижима кромки.
	Узел торцевой обрезки Два промышленных двигателя (12 000 об/мин) 2 x 1,1 кВт TEKNOMOTOR (Италия) - Имеется возможность поворота пил 0 - 15°. - Пилы перемещаются по двум призматической направляющей, каждая пила отрезает припуск только с одной стороны. Данная система зарекомендовала себя как надежная и стабильная в течение всего срока эксплуатации. Отличительные особенности: - Простое линейное движение двух пил вверх-вниз; - Две призматические направляющие, которые в пять раз стабильнее, чем круглые направляющие. - Провода двигателей защищены кабелеукладчиками. Это предохраняет их от перетирания и повреждений. - Зона торцовки отгорожена перегородкой. Исключено попадание обрезков кромки в клеевой узел и узел прижима.
	Бачок централизованной смазки Принудительно по трубочкам масло поступает на призматические направляющие. Система обеспечивает стабильность работы узла (опция). Зона торцовки отгорожена перегородкой. Исключено попадание обрезков кромки в клеевой узел и узел прижима.
	Фрезерный узел Два промышленных двигателя (12 000 об/мин) 2 х 0,37 кВт TEKNOMOTOR (Италия). - Мощность двигателей позволяет фрезеровать кромку с припуском на сторону больше 2 мм. - Оснащены счетчиками винтовой точной настройки на разную толщину кромки. - Фрезы целиковые 4 ножа ?75; Z = 4; R2 LEUCO (Германия). - Быстрая «настрой по кромке» путем установки образца кромки 0,4 мм или 2 мм под копировальную стойку. Не требует дополнительной подстройки. - Имеется угол наклона фрезеров 0 - 45°. Эффективное использование режущего инструмента. Копиры вертикальный и горизонтальный круглые большого диаметра: - Осуществляют плавный заход на деталь. - Исключают повреждение любой облицованной поверхности. - Обеспечивают точное копирование поверхности детали. Касание копира в точке.
	Узел радиусной цикли Узел финишной обработки кромки предназначен для удаления микроволны на обработанной радиусной поверхности кромки после фрезерного узла. Цикля необходима также для обработки 3D, комбинированной и акриловой кромки. - Счетчики на узле позволяют точно и быстро настроить узел на разную толщину кромки. - Пневмоперестановка узла, позволяет выводить узел из работы с пульта управления (опция). Узел оснащен системой аспирации. Стружка с циклевочного узла попадает в накопитель.
	Копиры узла клеевой цикли Циклевочный узел оснащен круглыми копирами для точной обработки кромки. Копиры ?80 мм находятся на минимальном расстоянии от края детали. Копиры не оставляют следов на глянцевых поверхностях.
	Подача жидкости в зону резания В зону резания цикли подается жидкость из специального стакана. Подача жидкости обеспечивает: - Охлаждение и смазывание инструмент, создавая мягкие режимы резания. - Кромка не нагревается и не меняет цвета. - Лучше оттирает загрязнение полировальными кругами.
	Узел клеевой цикли (опция) Предназначен для удаления остатков клея с клеевого соединения. - С верхним и нижним копирами, которые находятся на минимальном расстоянии от края заготовки, что позволяет с высокой точностью отслеживать профиль детали. - Управление производиться с пульта. Перестановка циклевки осуществляется с помощью пневмоцилиндров.
	Полировальный узел Полировка необходима для финишной обработки кромки. Данная операция обеспечивает: - Блеск обработанной поверхности, очищает от загрязнений. - Восстанавливает цвет после циклевочного узла. - Формирует микро радиус у тонкой кромки(притупляет острый край). Полирующий агрегат – два двигателя, два полирующих диска, частота вращения 1400 об/мин 2 х 0,18 кВт.
	Настройка Регулировка всех узлов работающих на пневматике находится в одном месте, что значительно упрощает регулировку станка.
	Подающий конвейер Деталь подается цепным конвейером с обрезиненными башмаками. Ширина башмаков 80 мм. Этот тип подачи более надежно фиксирует и перемещает деталь вдоль станка. Привод-мотор-редуктор. Скорость перемещения заготовки меняется плавно от 6 - 20 м/мин. Это позволяет подобрать оптимальные режимы обработки необходимые заказчику. Деталь прижимается к конвейеру прижимной балкой с двухрядными роликами, установленными в шахматном порядке, чтобы максимально жестко зафиксировать деталь на конвейере.

• Высота обработки, мм 8 - 60
• Толщина, мм 0,4 - 3
• Мощность, кВт 6,9
• Масса, кг 1300
• Модель FORWARD 400 EVO
• Type Автоматический кромкооблицовочный станок
