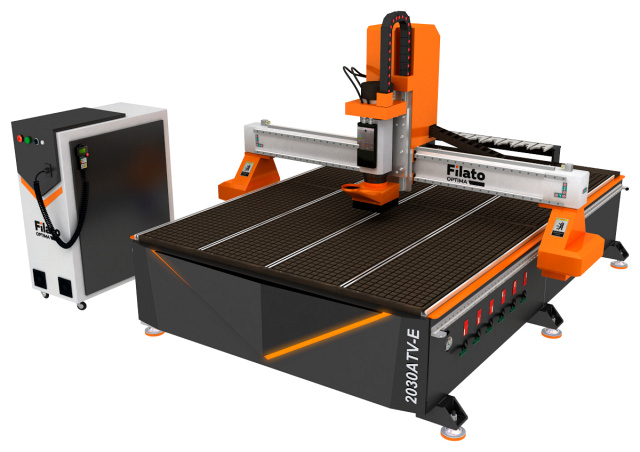

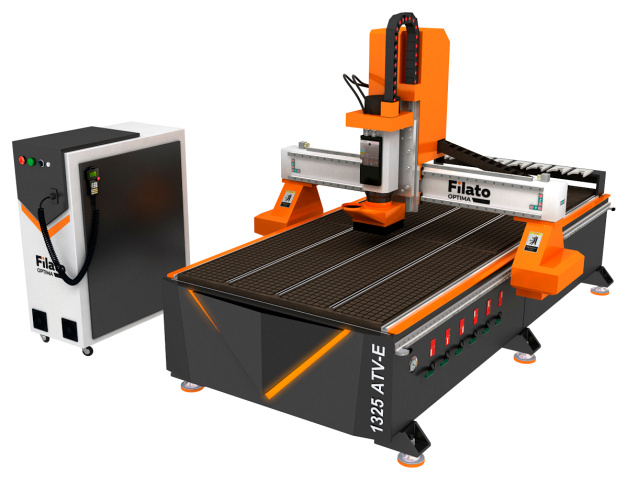

Фрезерно-гравировальный станок с ЧПУ Filato Optima 2030 ATV-E
(голосов 0)
Артикул: 9500961optima_2030_atv_e1 Код товара: 107065
На складе: 2 шт.
Станок предназначен для высококачественной плоскостной фрезеровки деталей из полноформатных плитных материалов (2D фрезеровка) и для нанесения различных гравировок на поверхности деталей (2,5D фрезеровка). Также конструктив станка позволяет использовать его для фрезеровки объёмных деталей в 3-х мерном пространстве (3D фрезерование).
Виды обрабатываемых материалов:
Древесина любых пород, плитные материалы на древесной основе (ДСП, ДВП, МДФ, фанера и т.д.), композитные материалы («Alucobond», «Dibond», любые полистиролы (в том числе ПВХ и полистиролы с поликарбонатом), гетинакс, искусственный камень, цветной металл, акриловое стекло и оргстекло, модельный пластик и т.п.
ОБЛАСТЬ ПРИМЕНЕНИЯ Filato Optima 2030 ATV-E
Мебельное производство
Криволинейный и прямолинейный раскрой фанеры, ДСП, МДФ, в том числе панелей облицованных шпоном. Изготовление различных мебельных фасадов с художественной резьбой, накладок на мебель, столешниц для кухонной мебели, элементов мебели из массива (стулья, столы, тумбы, шкафы).
Отделка интерьеров
Элементы каминов, барельефы, канделябры, конструктивные элементы лестниц, плинтусы, накладки, художественный паркет.
Отделка экстерьеров
Фигурные наличники с художественной резьбой и орнаментами для дверей и окон. Декоративные элементы для украшения деревянных домов и бань. Художественный декор для отделки веранд и беседок, ограды и т.д.
Производство дверей
Криволинейное и прямолинейное фрезерование в дверях под стекло и филенку, в том числе изготовление эксклюзивных дверей с глубокой высокохудожественной резьбой. Инкрустация дверей вставками из ценных пород дерева, изготовление накладок на железные двери.
Реклама
Криволинейный раскрой листовых пластиков, ПВХ, акрила и других композитных материалов. Вырезка букв, логотипов, подставок, эмблем и т.д.
Получаемые изделия Filato Optima 2030 ATV-E
СХЕМА ОБРАБОТКИ Filato Optima 2030 ATV-E
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ Filato Optima 2030 ATV-E
 |
Цельносварная стальная станина Изготовлена из стальных труб прямоугольного сечения, обеспечивает достаточную степень жесткости конструкции станка и хорошую устойчивость к статическим и динамическим нагрузкам. Геометрическая точность фрезерованных площадок под направляющие достигается за счет технологической возможности обработки станин за одну установку на металлообрабатывающих центрах с ЧПУ, что дает возможность получить высокую точность и качество при обработке заготовок любых размеров. |
 |
Стальной портал Изготовлен из стальных труб прямоугольного сечения и усилен дополнительными ребрами жесткости внутри. Конструкция портала что обеспечивает высокую степень жесткости, устойчивость к статическим и динамическим нагрузкам. Высокая геометрическая точность фрезерованных площадок под направляющие достигается за счет технологической возможности обработки порталов за одну установку на металлообрабатывающих центрах с ЧПУ. В отличии от легких алюминиевых порталов, портал изготовленный из стали обеспечивает получение гарантированно высокой точности и качество при обработке заготовок практически из любых материалов на предельно возможных максимальных скоростях обработки. |
 |
Стальные опоры портала Портал установлен на мощные стальные опоры, увеличивающие жесткость конструкции портала, а также повышающие устойчивость к деформациям. Широкая опорная площадка имеет большую площадь контакта, что позволяет значительно увеличить нагрузочные показатели станка, без потери качества обработки. |
 |
Косозубые передачи шестерня-рейка по осям X-Y В отличие от передач с прямыми зубьями, косые входят в зацепление постепенно, а не сразу по всей длине. Косозубое зацепление не имеет зоны однопарного зацепления. В прямозубой передаче нагрузки на зубья прикладывается мгновенно. Зубья в косозубых передачах нагружаются постепенно по мере захода их в зону зацепления, в зацеплении всегда находится как минимум две пары зубьев. Данные факторы определяют плавность работы косозубого зацепления, а также снижение шума и дополнительных динамических нагрузок по сравнению с прямозубым зацеплением. |
 |
Cкоростная шарико-винтовая передача по оси Z Данная передача обеспечивает линейное передвижение привода, преобразуя вращение электродвигателя в поступательное движение шпиндельной площадки. Так как при обработке наиболее нагруженной осью считается именной ось Z, то применения ШВП обеспечивает крайне малое трение элементов, а это в свою очередь предохраняет узел от быстрого износа и существенного снижения КПД, а также от нагрева трущихся элементов во время работы. |
 |
Высокоточные призматические направляющие с подшипниками по осям X-Y-Z Перемещения портала (ось Y) и шпиндельной площадки (оси X / Z) осуществляются по высокоточным призматическим направляющим. Тем самым достигается высокая точность обработки и долговечность работы станка без потери точностных параметров. |
 |
Компактный пульт управления WEIHONG NK-105(G3) Контроллер, устанавливаемый в шкаф управления, и компактный пульт управления позволяют реализовать автоматическую смену инструмента. ЖК экран пульта отображает необходимую информацию, а простая навигация по внутренним меню позволяют проводить все необходимые настройки. Для дополнительной безопасности пульт оснащен кнопкой аварийного отключения станка в случае возникновения нештатных ситуаций. Данная система отличное бюджетное решение для тех, кто не готов переплачивать за оборудование и при этом хочет получить максимум функциональности и простоту использования. |
 |

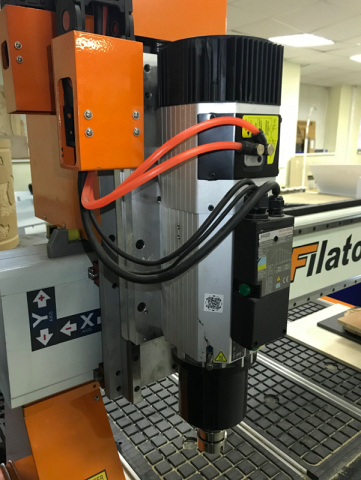

Промышленный электрошпиндель с воздушным охлаждением HQD (9,0 кВт - 18 000 об/мин) Конструкция и комплектующие данного электрошпинделя на 100% идентичны электрошпинделям ведущего мирового производителя шпинделей - компании HQD (Италия). Частота вращения (18 000 об/мин) и мощность (9,0 кВт) дает возможность осуществлять обработку деталей из древесины, а также ДСП, МДФ, пластика, акрила и многих других материалов. Охлаждение шпинделя во время его работы осуществляется потоком воздуха поступающим от вентилятора, при этом вентилятор не имеет с связи валом электрошпинделя, что позволяет эффективно его охлаждать на любых рабочих оборотах. Замена инструмента в шпинделе осуществляется в автоматическом режиме согласно заданной программе обработки. |
 |
Гибридные электродвигатели с энкодерами (сервогибриды) Установленные на каждом узле для перемещения по всем осям. За счет интегрированных энкодеров обеспечивается точное позиционирование портала и шпинделя в соответствии с заданной программой. Крутящий момент от электродвигателей на ведущие шестерни, а также на ШВП передаётся посредством ременных редуктора, которые в свою очередь, обеспечивают необходимый коэффициент редукции и необходимое усилие. |
 |

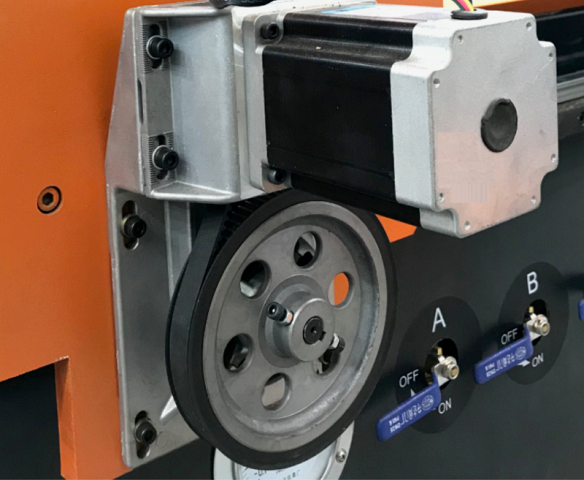

Ременные редукторы по осям X-Y Крутящий момент от гибридного серводвигателя передается на передачу шестерня-рейка через ременные редукторы, которые установлены по осям X и Y. |
 |
Датчик автоматического измерения и калибровки инструмента Обеспечивает существенную экономию времени и уменьшение времени простоя станка за счет: высокой точности измерения длины инструмента и автоматизации расчета и ввода коррекции на инструмент. Станок производит калибровку полностью в автоматическом режиме, исключая ошибки, связанные с неточными действиями оператора, что в свою очередь способствует снижению брака. |
 |
Шкаф управления Шкаф управления станком оснащен всеми необходимыми комплектующими скомпонованными отдельный блок, изолированный от вибраций, перегрева и других внешних воздействий. Все компоненты и соединения расположены на строго отведенных местах и имеют легкий доступ для контроля и обслуживания. |
 |
Трехфазный частотный преобразователь Предназначен для управления приводами, где требуется высокая точность регулирования скорости и широкий диапазон управления. Они обеспечивают плавное достижение требуемого крутящего момента и оборотов на валу электрошпинделя и возможность прямого управления этим моментом. Максимальная выходная мощность 11 кВт. |
 |
Линейный магазин автоматической смены инструмента Система автоматической смены инструмента с линейным магазином на 8 патронов ISO 30 (8 шт. поставляются в комплекте). Максимальный диаметр хвостовика инструмента под цангу ER32 до 20 мм. Данная система, в отличие от барабанной системы смены инструмента имеет более простую конструкцию, что обеспечивает высокую степень надежности. |
 |
Вакуумный стол с Т-пазами Рабочий стол станка изготовлен из износостойкого полимера с интегрированными алюминиевыми направляющими «Т»-образной формы. Данная конструкция дает возможность выбора способа фиксации заготовки, как при помощи вакуума, так и при помощи механических зажимов. Это позволяет отключить вакуумный насос и экономить электроэнергию в случае обработки не требующей частой смены заготовок. Вакуумный стол разбит на шесть независимых вакуумных зон для удобства фиксации заготовок различных габаритов. |
 |
Защитные кабелеукладчики по осям X-Y-Z Обеспечивают защиту кабелей от внешних повреждений (защищает от механических повреждений при падении габаритных обрезков), а также от чрезмерных изгибов силовых кабелей. Это увеличивает ресурс станка и повышает уровень электробезопасности на производстве. |
 |
Аспирационный кожух на электрошпиндель В стандартной комплектации станок оснащается аспирационным кожухом с щетками, локализующим зону интенсивного выброса стружки и пыли во время обработки. Подключив к кожуху аспирационную установку через гибкий воздуховод вся пыль и стружка будут удаляться из зоны резания в накопитель аспирационной установки. |
 |
Узел подготовки сжатого воздуха Позволяет обеспечить необходимое качество сжатого воздуха на входе в станок, т.е. отделить влагу, которая оказывает негативное воздействие на пневматические системы станка и в целом на долговечность всего оборудования. |
 |
Инструментальный патрон Система автоматической смены инструмента с линейным магазином на 8 патронов ISO 30 (8 шт. поставляются в комплекте). Максимальный диаметр хвостовика инструмента под цангу ER32 до 20 мм. Данная система, в отличие от барабанной системы смены инструмента, имеет более простую конструкцию, что обеспечивает высокую степень надежности. |
 |
Централизованная система смазки Позволяет быстро и эффективно производить смазку подшипников перемещения, смазка производится вручную, нажатием на рычаг. |
 |
Ящик для инструмента (ЗИП) Эргономичный инструментальный ящик включающий набор тестовых фрез и цанг, набор ключей, запасные ремни и выключатели и т.д. |
КОМПЛЕКТАЦИЯ Filato Optima 2030 ATV-E
Стандартная
| Электрошпиндель, “HQD” с автоматической заменой инструмента (1 шт.) Мощность: 9 кВт, обороты: 18 000 об/мин (опционально: 24 000 об/мин), цанга ER32 |
|
| Частотный преобразователь для плавного изменения оборотов электрошпинделя (1 шт.) 11 кВт |
|
| Шкаф с электрокомпонентами станка (1 шт.) Отдельно стоящий |
|
| Система управления станком (1 шт.) Компактный пульт управления WEIHONG NK-105(G3) |
|
| Ручной пульт управления станком (1 шт.) NK 105, NC-studio handle control system |
|
| Датчик измерения и калибровки инструмента (1 шт.) Автопозиционирование |
|
| Вакуумный рабочий стол с интегрированными Т-пазами для возможности механического крепления заготовок. 6 вакуумных зон с отдельным включением, 1 манометр. (1 шт.) Внимание: Вакуумные насосы в комплекте со станком не поставляются! Для эффективной работы на всей рабочей зоне, рекомендуется использовать 1 насос производительностью 160 м3/ч. (для модели Optima 1325 ATV-E) / 2 насоса производительностью 320 м3/ч. (для модели 2030 ATV-E) |
|
| Инструментальный магазин линейного типа (1 шт.) 8 позиций (патрон ISO30) |
|
| Инструментальный патрон (8 шт.) ISO30 |
|
| Набор цанг (1 шт.) ER32 |
|
| Аспирационный кожух на электрошпиндель (автоматический подъем и опускание) (1 шт.) Внимание: Пылеулавливающий агрегат в комплекте со станком не поставляется! Для эффективной работы рекомендуется использовать аспирационную установку производительностью не менее 3000 м3/ч |
|
| Руководство пользователя (1 шт.) на русском языке |
Дополнительная
 |
Вакуумный насос повышенной производительности Вариант 1:Высокопроизводительный пластинчато-роторные безмасляные насос обеспечивают производительность до 160 м3/час и глубину вакуума до 85%, что гарантирует надежную фиксацию деталей, а это в свою очередь, дает возможности проводить обработку на максимальных скоростях подачи за один проход без риска смещения деталей даже небольшого размера (рекомендуемый вариант).Вариант 2:Двухконтурный вакуумный насос вихревого типа предназначен для создания и поддержания постоянного разряжения воздуха (вакуума) между поверхностью рабочего стола и обрабатываемой заготовкой. Производительность: 320 м3/час и глубина вакуума до 50%.Конструктивные особенности насоса не позволяют его использовать для работы со всеми типами материалов, однако более низкая стоимость, относительно пластинчато-роторных вакуумных насосов сухого типа, сделали вихревые насосы популярными среди потребителей. Рекомендуемые типы материалов: плитные материалы со средней и низкой абсорбирующей способностью. |
 |
Поршневой компрессор TRIUMPH TH-C 5,5W 135L - Промышленный поршневой , масляный, ременной компрессор с рабочим давлением до 8 бар, Отличаются простотой и надёжностью конструкции, высокой ремонтопригодностью и оптимальным соотношением цены и качества. |
 |
Аспирационная установка Пылеулавливающий агрегат с рекомендуемой производительностью от 3000 м3/час вместе с воздуховодом. Позволяет эффективно удалять стружку и пыль из зоны обработки. |
 |
Балка с 2-мя прижимными роликами (для модели OPTIMA 2030 ATV-E) Задача данных роликов обеспечить дополнительный прижим деталей при обработке чтобы избежать их смещения. Ролики прижимают детали к рабочему столу за счет пневмоцилиндров и имеют обрезиненное покрытие для сохранения покрытия деликатных поверхностей во время их перекатывания. Особенно актуальна данная опция при обработке заготовок малого размера: элементы каркасов ящиков, фасады ящиков, а также позволяют осуществлять раскрой одновременно нескольких листов фанеры, дсп, мдф и других плитных материалов значительно повышая производительность станка. Данная опция требует подключения к сжатому воздуху. |
