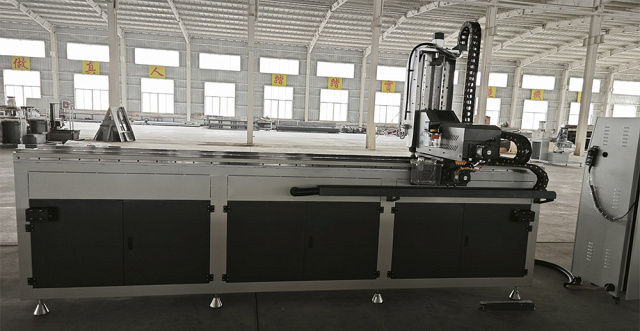

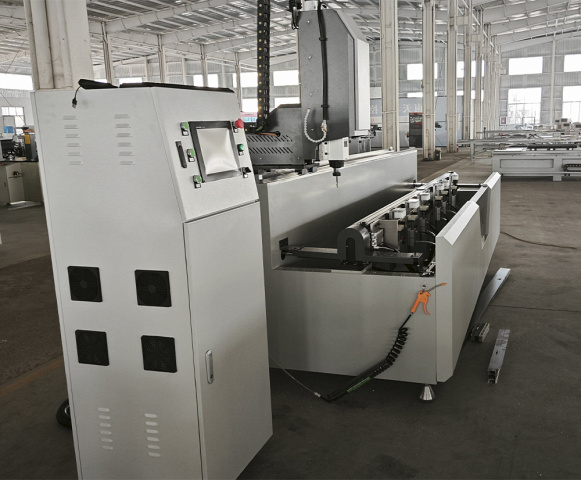

Фрезерные станки c двумя шпинделями и поворотным столом с ЧПУ ALUMIL 4000-2M SYNTEC
(голосов 0)
Артикул: 10077150alumil_4000_2m_syntec Код товара: 106448
Под заказ
Станок предназначен для фрезерования прямолинейных и криволинейных контуров, пазов и гнезд, а также сверления и зенкования отверстий в алюминиевом и ПВХ профиле.
ОБЛАСТЬ ПРИМЕНЕНИЯ c
Оборудование применяется в мебельном, дверном, оконном производстве, строительном производстве.
Станок создан для фрезеровки круглых отверстий, пазов, снятия фасок, выемок под замки и петли, фрезерование сложных форм и т. д. в профилях из алюминия и ПВХ.

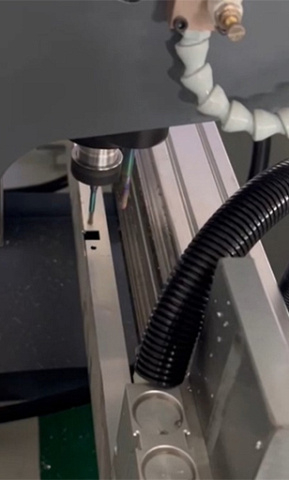

Работа осуществляется двумя фрезерными шпинделями с воздушным охлаждением мощностью 4,5 кВт и 18000 об/мин, который отличается высокой точностью обработки. Система управления станком c ЧПУ «Syntec». Станина термообработана.

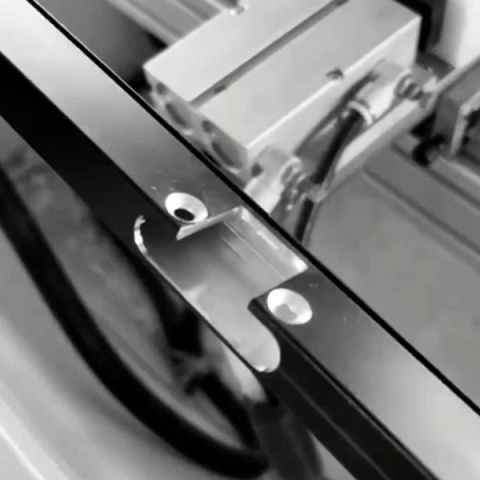

Получаемые изделия
СХЕМА ОБРАБОТКИ c
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ c
 |

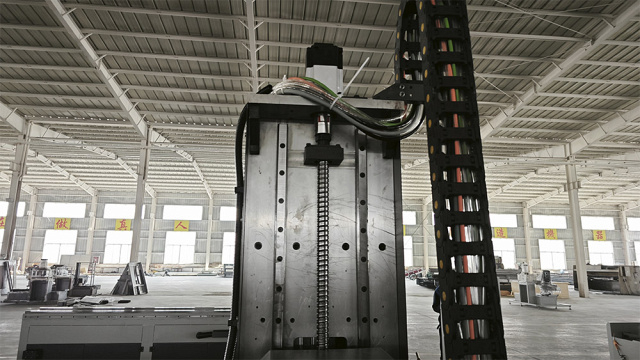

Перемещение фрезерного узла |
 |
Пневматический механизм поворота стола Система зажимов для фиксации заготовки имеет поворотную ось, которая позволяет производить фрезерование на трех плоскостях заготовки за одну установку без перенастройки. Поворот приводится в действие при помощи пневматики и поворачивает рабочий стол на углы: 90⁰/ 0⁰/ -90⁰ что позволяет обработать заготовку с 3-х сторон за одну установку |
 |
Система управления «SYNTEC» (Тайвань) Универсальная система управления, одна из самых доступных и надежных. Система управления «Syntec» позволяет загружать на станок открытый G-код и обрабатывать любые нарисованные формы. Возможность редактировать и создавать программы непосредственно у станка, простой и понятный графический интерфейс системы обеспечивают высокую производительность и качество получаемой продукции, малое время настройки и легкость в управлении. Наличие интерфейсов USB значительно повышает удобство подключения различных внешних устройств. |
 |

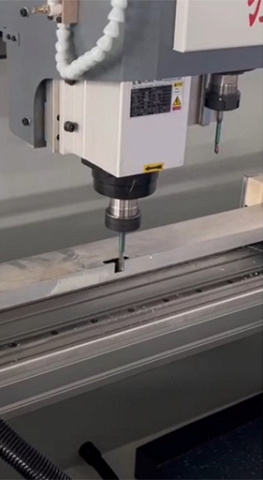

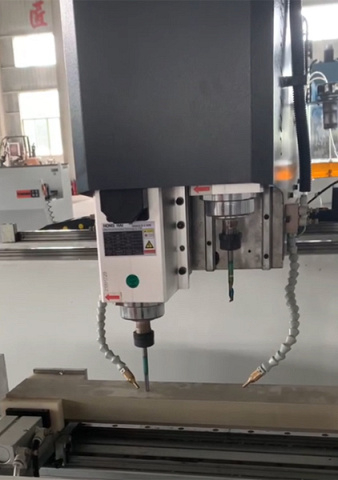

Шпиндель Два шпинделя мощностью4,5 кВтпозволяют работать двумя разными инструментами и обрабатывать заготовку за одну установку без необходимости замены фрез. Тип цангиER32. Частота вращения18 000 об/мин. |
 |

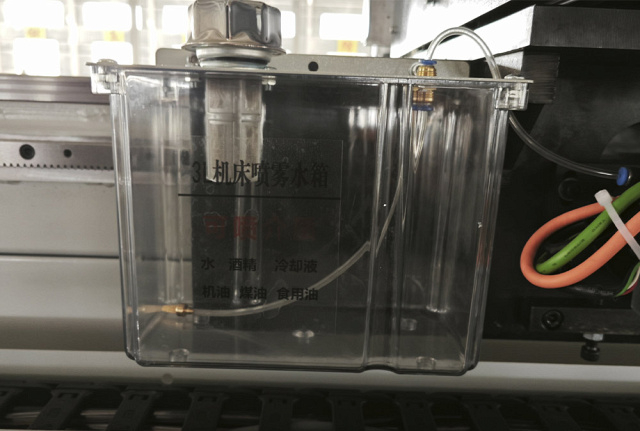

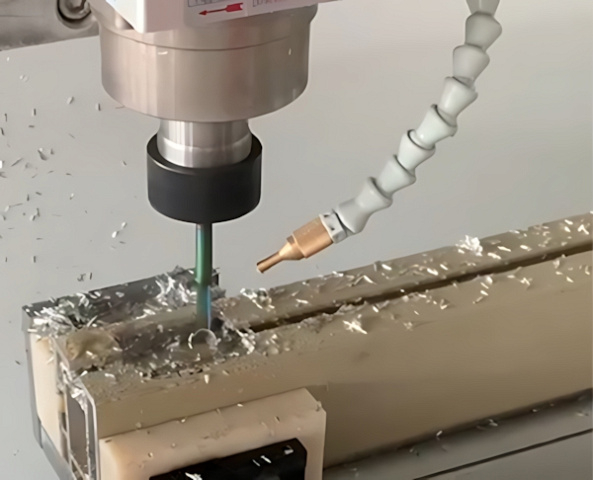

Система охлаждающей жидкости В комплектацию станка включена система охлаждающей жидкости, которая увеличивает моторесурс инструмента, чем улучшает качество фрезерования. |
|

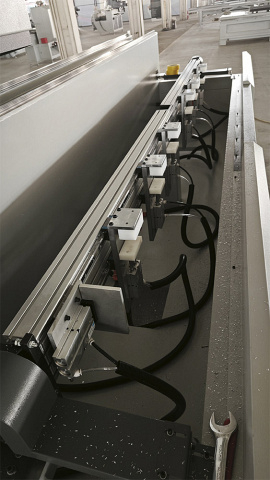

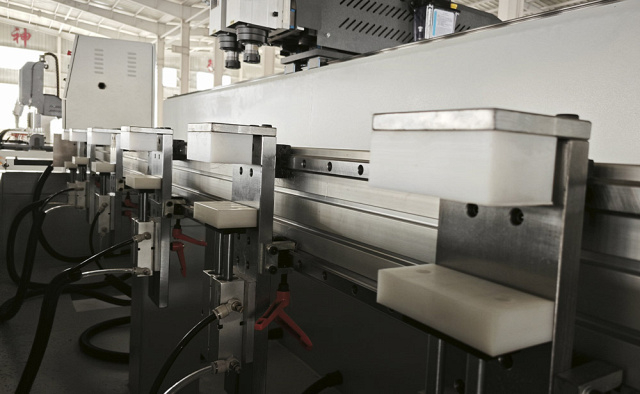

Удержание заготовки Заготовка устанавливается на подвижные зажимы, которые перемещаются по направляющим. Фиксация заготовки осуществляется при помощи пневмоцилиндров. |
 |
Торцевой упор Для позиционирования заготовки предусмотрен подвижный пневматический упор. Такая конструкция позволяет после зажима заготовки высвободить торец заготовки для его дальнейшей обработки. |
 |
Высокоскоростные серводвигатели Специально предназначенные для оборудования с более высокими эксплуатационными требованиями. Зарекомендовавшая себя на рынке компания«SYNTEC» (Тайвань)с цифровым подключением посредством промышленнойCANшины они устанавливаются на каждом узле для перемещения по осям X, Y и Z обеспечивая высокоточное позиционирование шпинделя(до 0,01 мм)в соответствии с заданной программой при высокой скорости перемещения до80 м/мин. Данные серводвигатели хорошо зарекомендовали себя высокой степенью надежности и стабильности даже при работе в тяжелых производственных условиях. Данный тип серводвигателей используется на высокоскоростных станках тяжелой серии. |
 |
Пульт ручного управления осями перемещения Удобный и эргономичный пульт управления, предназначен для выполнения задач станка в ручном режиме, а так же ручного управления осями станка. Значительно облегчает работу оператора во время настройки станка, а также снижает риск повреждения оборудования в процессе обработки. |
 |

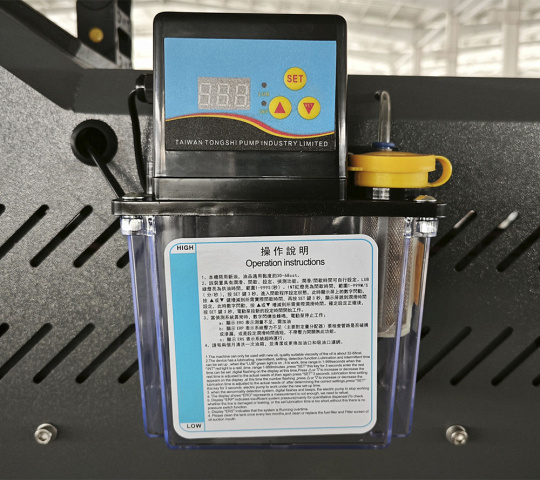

Автоматическая система смазки направляющих Централизованная система смазки направляющих по всем осям исключает человеческий фактор, вовремя подает смазку на призматические направляющие что обеспечивает плавность хода фрезерного агрегата и продлевает срок службы подвижных элементов. |
 |
Пистолет обдува |
 |
Электрокомпоненты |
 |
Пульт управления |
КОМПЛЕКТАЦИЯ c
Технические характеристики c
| Характеристика | Значение |
|---|---|
| ЦЕНА | 2 575 015 ₽ |
| Тип стола | Поворотный (при помощи пневматики) |
| Мощность шпинделя, кВт | 2 x 4,5 |
| Частота вращения, об/мин | 0 - 18 000 |
| Скорость рабочего хода, м/мин | до 20 |
| Скорость холостого хода, м/мин | 80 |
| Перемещение по осям X, Y, Z, мм | 4000 / 160 / 100 |
| Смазка | Автоматическая |
| Управление | SYNTEC |
| Тип цанги | ER 32 |
| Точность позиционирования по осям X / Y / Z, мм | 0,02 - 0,1 |
| Повторяемость X / Y / Z, мм | 0,02 - 0,1 |

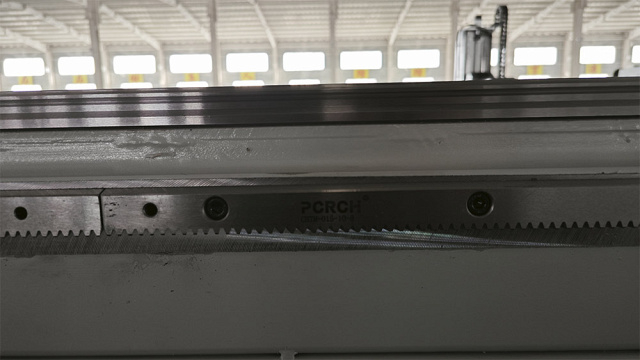

| Механизм движения по осям | Зубчатая рейка |
| Шарико-винтовые передачи по осям X / Y / Z | Тайвань |
| Направляющая по осям X / Y / Z | Тайвань |
| Напряжение, В | 380 |
| Длина, мм | 4500 |
| Ширина, мм | 1500 |
| Высота, мм | 1900 |
