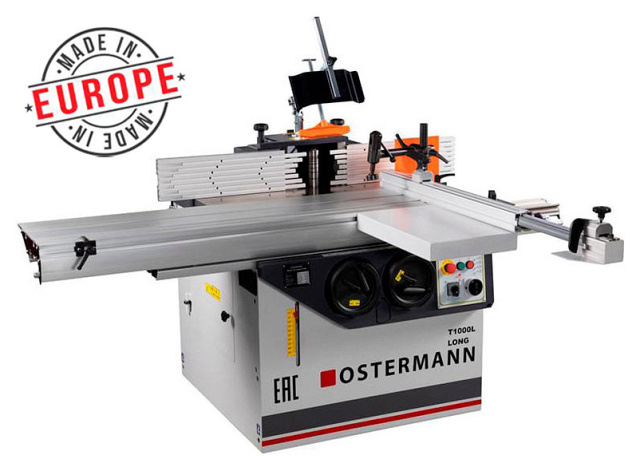

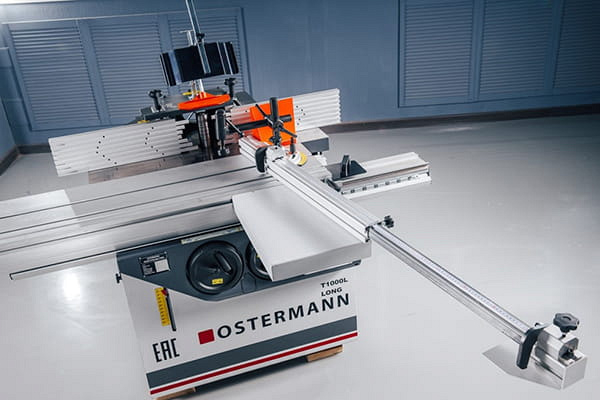

Фрезерные станки с шипорезной кареткой OSTERMANN T 1000
(голосов 0)
Артикул: kam7867 Код товара: 102554
На складе: 2 шт.
Предназначен для выполнения разнообразных фрезерных работ по дереву, зарезки простых шипов и проушин с помощью шипорезной каретки, продольного фрезерования по направляющим линейкам и криволинейного фрезерования по шаблону.
Идеально подходит для предприятий и цехов по производству столярно-строительных изделий, мебели и других деревообрабатывающих производств.
Преимущества OSTERMANN T 1000
- Форматная алюминиевая каретка 1150; 1600; 2300 мм
- Реверс вращения шпинделя
- Кожух под фрезы диаметром до 250 мм + шипорезный диаметром до 320 мм
- Интегральные направляющие линейки 500 + 500 мм
- Телескопическая упорная линейка
Конструктивные особенности OSTERMANN T 1000
 |

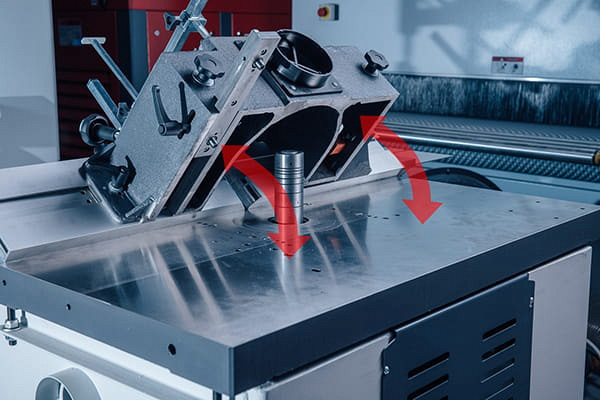

Наклон шпинделя 0 - 45° Улучшает качество обработки поверхности при разной глубине профиля на одной заготовке.Работа без наклона:На рис.2 скорость в точке С значительно больше скорости в точке В, т.к. R2 значительно больше R1. Поэтому качество обработки поверхности D в точках В и С будет отличаться, а также может вызвать перегрев поверхности заготовки и инструмента.Работа с наклоном:При наклоне шпинделя скорость в точках В и С практически одинакова, т.к. R2 не намного больше R1. Это повышает качество обработки и увеличивает ресурс инструмента (рис.3). |
 |

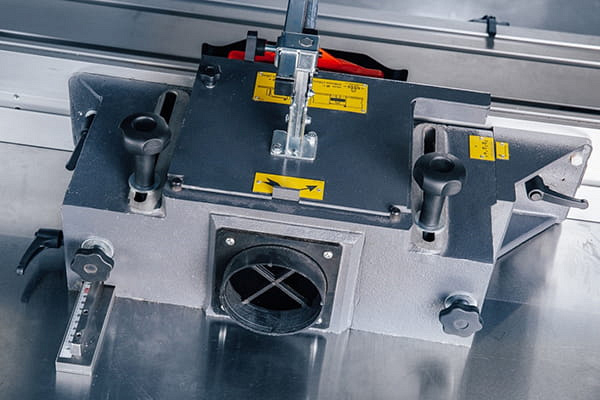

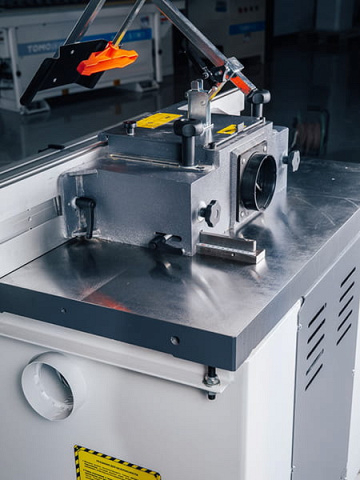

Защитное ограждение шпинделя Кожух для фрез диаметром 250 мм.Направляющие линейки длиной 500 мм каждая.В кожухе предусмотрен выход под аспирацию Ø120 мм. |
 |
Счетчик вертикального положения шпинделя Для точного позиционирования шпинделя по высоте станки оснащены механическим счетчиком. |
 |
Система быстрого позиционирования кожуха Позволяет быстро восстановить заданную настройку направляющих линеек после снятия кожуха. |
 |

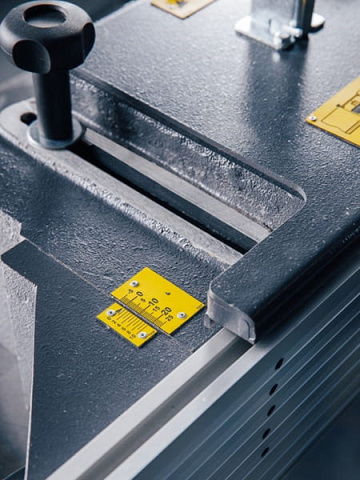

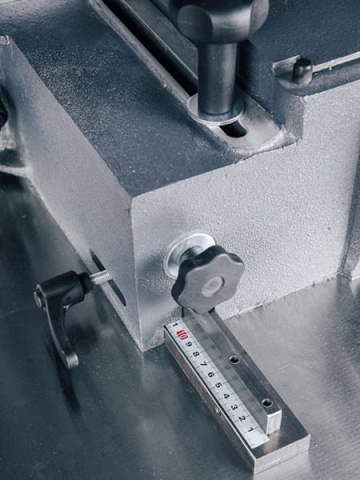

Настройка кожуха Настройка направляющих линеек по миллиметровым шкалам с помощью удобных регулировочных винтов. |
 |

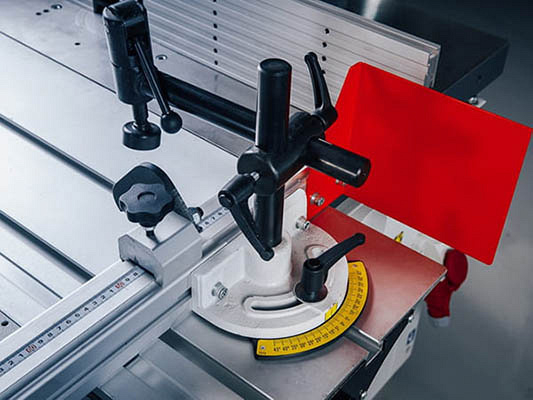

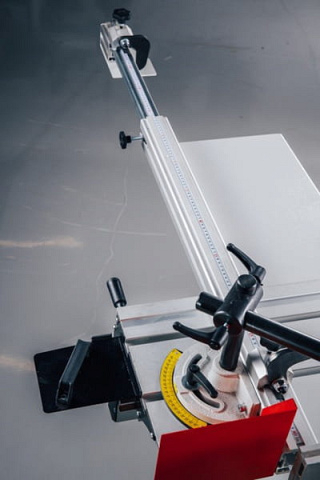

Телескопическая поворотная линейка Телескопическая линейка 900 мм + удлинение 700 мм.2 флажковых упора для шипорезных работ.Поворот линейки на угол ±45° по шкале с градусами.Приставной стол 500 х 320 мм исключает провисание габаритных заготовок. |
 |

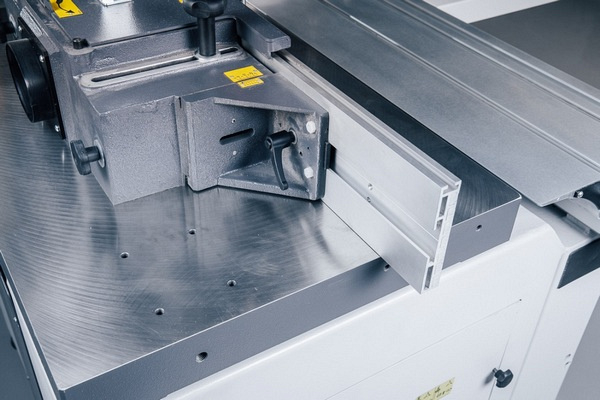

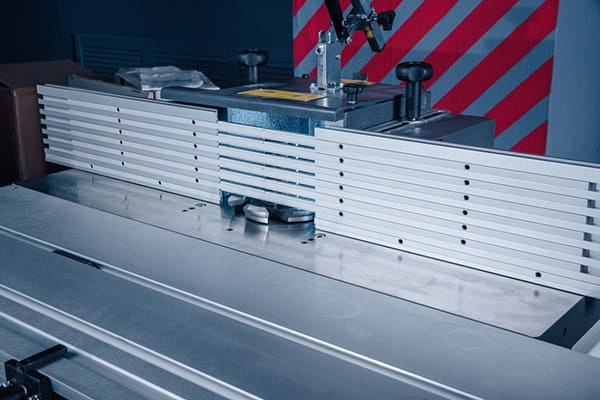

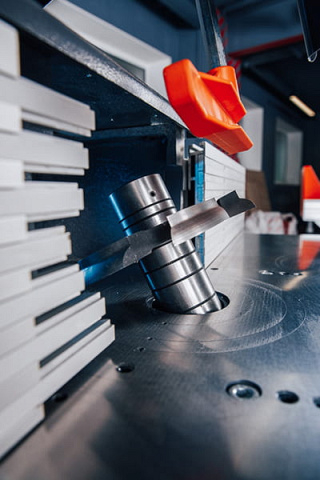

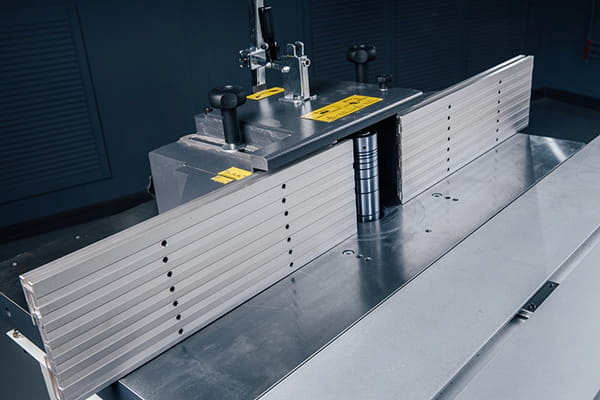

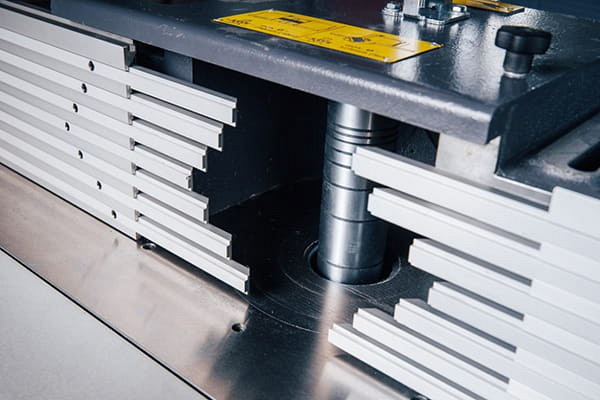

Интегральные направляющие Две направляющие линейки общей длиной 1000 мм - идеальная база при обработке.Исключен подрыв древесины на краях т.к. выдвижные пластины сокращают расстояние между направляющими линейками и не позволяют заготовке проваливаться внутрь кожуха.Дополнительная защита рук оператора. |
 |

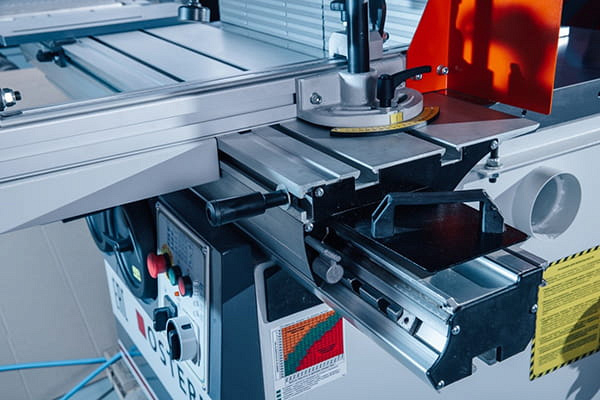

Эксцентриковый прижим Фиксация заготовок на каретке при помощи эксцентрикового прижима. |
 |

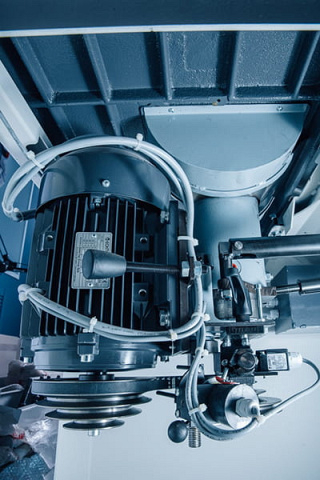

Моторный отсек Привод шпинделя от мощного двигателя посредством клиноременной передачи.Литой чугунный стол с ребрами жесткости отлично гасит вибрации и обеспечивает точность обработки и жесткость конструкции на всем периоде эксплуатации.Шпиндельная чаша закрыта защитным кожухом для лучшего удаления стружки через подведенный патрубок, что исключает ее попадание в моторный отсек. |
 |
Переключение скоростей Осуществляется путем быстрой и удобной перестановки ремня. Предусмотрен механизм жесткой фиксации шпинделя при смене инструмента. Индикация выбранной частоты вращения с помощью флажка.4 скорости вращения шпинделя: 1400, 3500, 6000, 8000 об/мин.Концевой выключатель исключает возможность включения станка при заблокированном шпинделе, что соответствует европейским нормам безопасности. |
 |

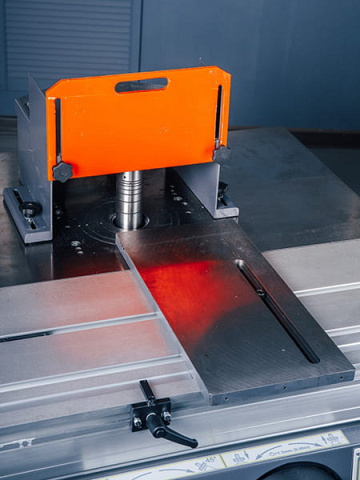

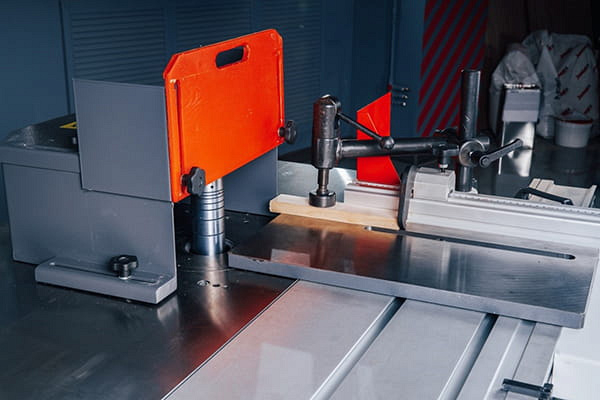

Шипорезный комплект Состоит из:кожух для фрез Ø320 мм;чугунная шипорезная приставка для коротких заготовок;передвижной упор для фиксации заготовки к телескопической линейке.Приставка позволяет:зафиксировать заготовку максимально близко к фрезе что исключает её вибрации;зарезать шипы на коротких заготовках.В мод. Optimal не поставляется. |
 |

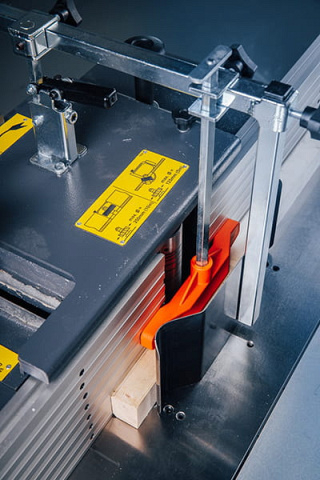

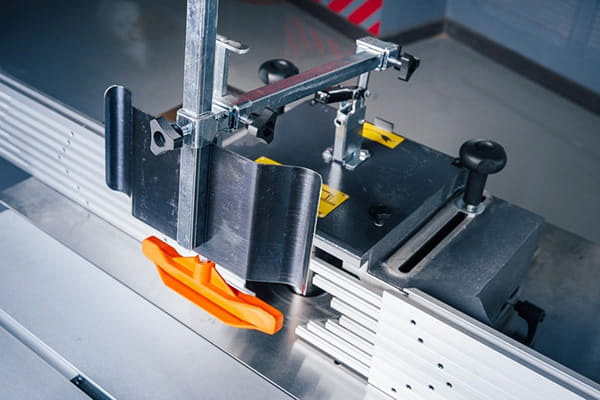

Прижим MORI Прижимает заготовку в двух плоскостях: сверху к столу и сбоку к направляющим линейкам, что обеспечивает точность обработки и безопасность оператора. |
 |

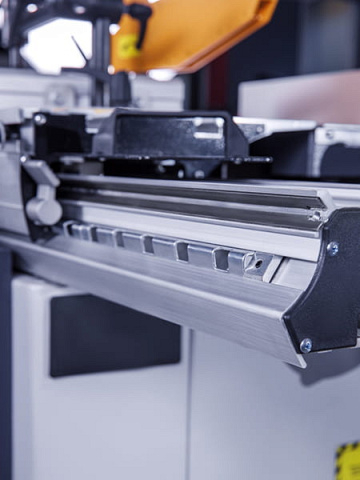

Направляющие каретки Каретка перемещается по высокопрочным закаленным стальным направляющим пластинам.Пластины при необходимости могут быть заменены, что делает ресурс каретки практически вечным.Аналогичная конструкция реализована ведущими немецкими производителями станков. |
 |

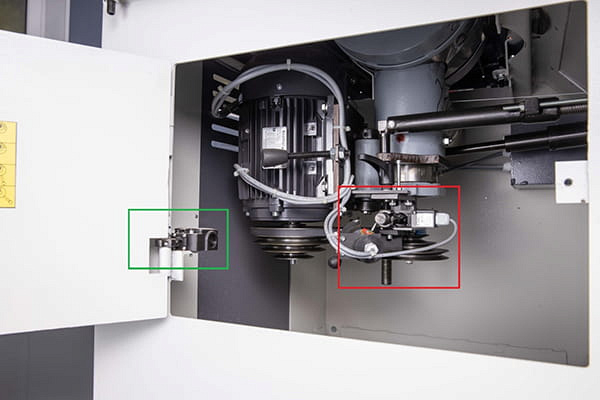

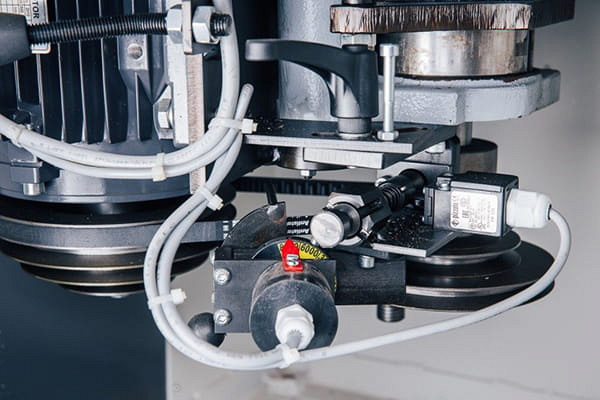

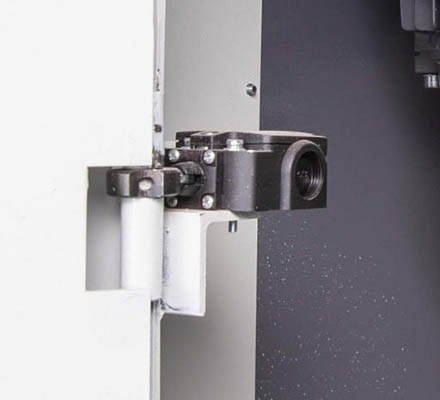

Система безопасности Соответствует европейским нормам. При открытой крышке моторного отсека срабатывает концевой выключатель и блокирует возможность включения станка (выделено зеленым).При смене инструмента шпиндель стопорится специальным штоком, одновременно срабатывает концевик (выделено красным).Это блокирует включение станка с застопоренным шпинделем и позволяет избежать дорогостоящего ремонта. |
 |

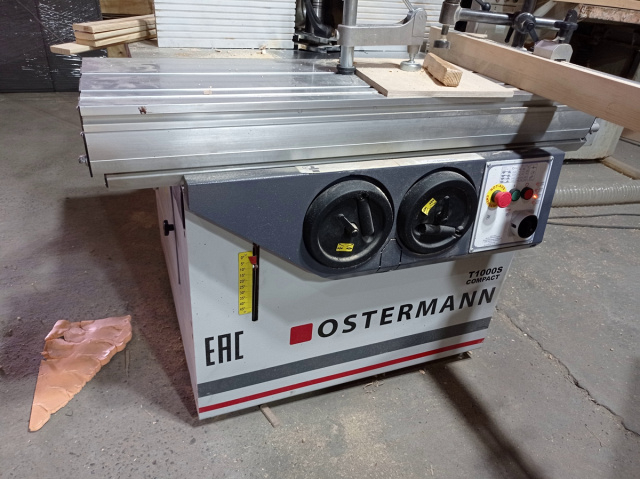

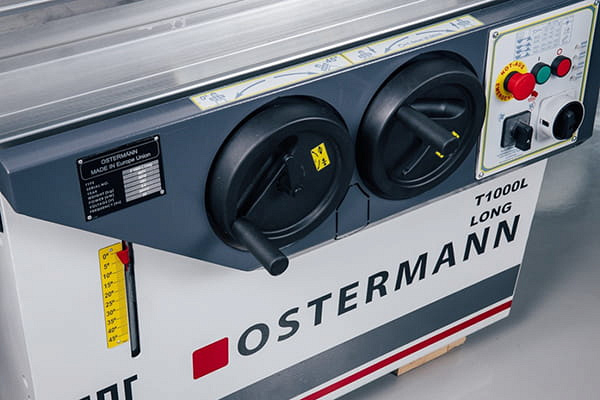

Панель управления Удобная и информативная с отображением:выбранной частоты вращения шпинделя, об/мин;углом наклона шпинделя, °;маховиком подъема шпинделя;маховиком наклона шпинделя;кнопками включения;переключателем направления вращения шпинделя (реверс);аварийным выключателем. |
 |
Стопор каретки Удобно использовать при продольном фрезеровании или работе по шаблону, когда не требуется перемещение каретки.Для удобного перемещения каретки предусмотрено две рукоятки. |
 |

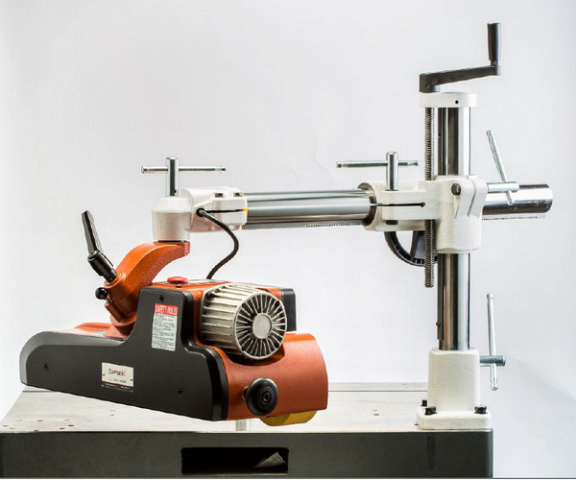

Предустановка под автодатчик В столе предусмотрены 4 отверстия с резьбой для установки автоподатчика. |
 |
Аспирационные патрубки Первый аспирационный патрубок расположен под столом для более эффективного удаления стружки из шпиндельной чаши.Второй патрубок находится в защитном кожухе шпинделя. |
