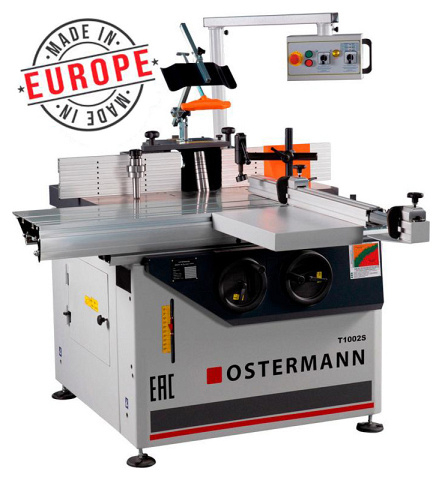

Фрезерные станки со сменными шпинделями OSTERMANN Т 1002
(голосов 0)
Артикул: kam8784934 Код товара: 102578
На складе: 2 шт.
Фрезерные станки со сменными шпинделями OSTERMANN Т 1002 предназначены для выполнения фрезерных работ по дереву: зарезки простых шипов и проушин с помощью шипорезной каретки, продольного фрезерования по направляющим линейкам, криволинейного фрезерования по шаблону и фрезерования концевым инструментом.
Поставляются в комплекте с 2 шпинделями — диаметр 32 мм, под цанги ER32.
Фрезерные станки со сменными шпинделями OSTERMANN Т 1002 применяется на предприятиях и в цехах по производству столярно-строительных изделий, мебели и других деревообрабатывающих производствах.
Мебельные фасады
Двери
Небольшие погонажные профили
Преимущества OSTERMANN
- 2 шпинделя в комплекте — диаметр 32 мм + под цанги ER32
- 6 скоростей вращения шпинделя — макс. 10 000 об/мин
- Диаметр отверстия в столе — 260 мм
- Интегральные направляющие линейки — 500 + 500 мм
- Форматная алюминиевая каретка — 1150; 1600 мм
Конструктивные особенности OSTERMANN
 |

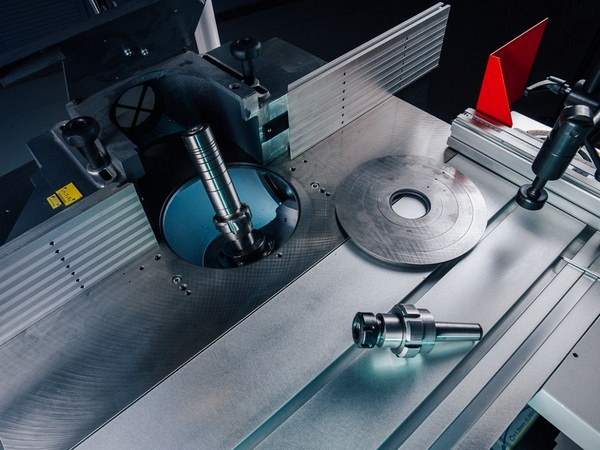

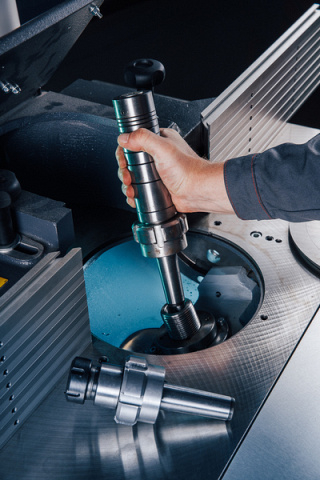

Сменный шпиндель МК4 Удобная смена шпинделей под разные посадочные диаметры фрез: 30, 32, 40, 50 и шпиндель для концевых фрез.Позволяет в одном станке иметь шпиндели разных диаметров и работать концевым инструментом.Удобно когда фрезы имеют разные посадочные диаметры, а собранные комплекты фрез можно менять вместе со шпинделем, не снимая их.В комплекте поставляется 2 шпинделя: Ø32 мм и для концевых фрез (под цангу ER32). |
 |

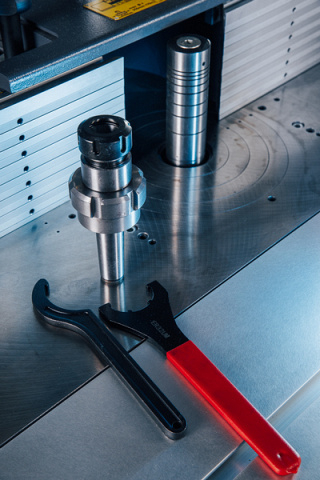

Шпиндель под концевой инструмент В комплекте со станком поставляется шпиндель под концевой инструмент с креплением под цангу ER32. (Цанга и инструмент в комплект поставки не входят).Ключ для съема шпинделя и ключ для зажима цанг ER32 поставляются в комплекте со станком. |
 |
Наклон шпинделя 0 - 45° Улучшает качество обработки поверхности при разной глубине профиля на одной заготовке.Работа без наклона:На рис.2 скорость в точке С значительно больше скорости в точке В, т.к. R2 значительно больше R1. Поэтому качество обработки поверхности D в точках В и С будет отличаться, а также может вызвать перегрев поверхности заготовки и инструмента.Работа с наклоном:При наклоне шпинделя скорость в точках В и С практически одинакова, т.к. R2 не намного больше R1. Это повышает качество обработки и увеличивает ресурс инструмента (рис.3). |
 |

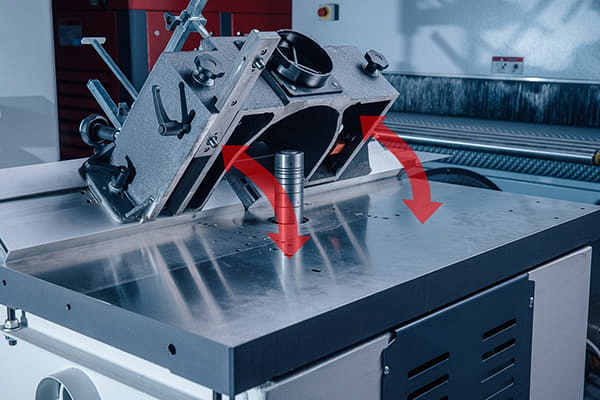

Система быстрого позиционирования кожуха Позволяет быстро восстановить заданную настройку направляющих линеек после снятия кожуха. |
 |

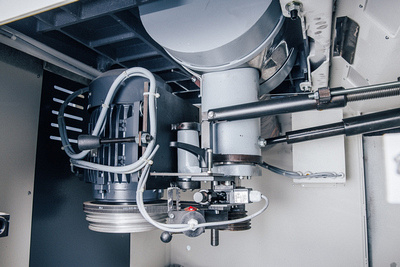

Моторный отсек Привод шпинделя от мощного двигателя посредством 2-х клиновых ремней.Литой чугунный стол с ребрами жесткости отлично гасит вибрации и обеспечивает точность обработки и жесткость конструкции на всем периоде эксплуатации. Шпиндельная чаша закрыта защитным кожухом для лучшего удаления стружки через подведенный патрубок, что исключает ее попадание в моторный отсек. |
 |
Счетчик высоты шпинделя Для точного позиционирования шпинделя по высоте станки оснащены механическим счетчиком. |
 |
Электронные счетчики наклона и высоты шпинделя Для точного позиционирования шпинделя по высоте и углу наклона станки оснащены электронными счетчиками.Поставляется в комплектации T1002L Digit. |
 |
Переключение скоростей Осуществляется путем быстрой и удобной перестановки ремней. Предусмотрен механизм жесткой фиксации шпинделя при смене инструмента. Индикация выбранной частоты вращения с помощью флажка.6 скоростей вращения шпинделя: 10 000, 8000, 6000, 5000, 4000, 3000 об/мин.Концевой выключатель исключает возможность включения станка при заблокированном шпинделе, что соответствует европейским нормам безопасности. |
 |
Шпиндельная чаша Диаметр отверстия в столе – 260 мм. Это позволяет опускать в стол инструмент большого диаметра.Также большой диаметр чаши удобен при работе с шпинделем под наклоном. |
 |

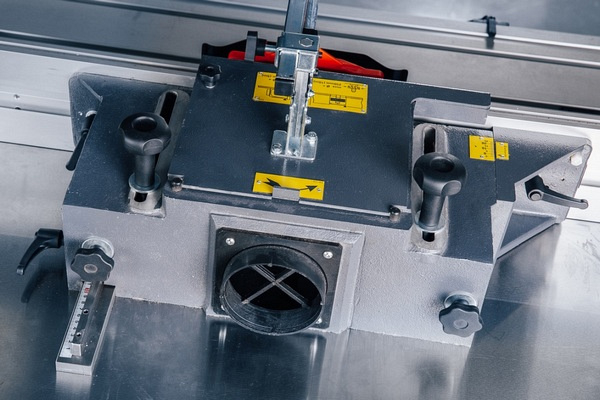

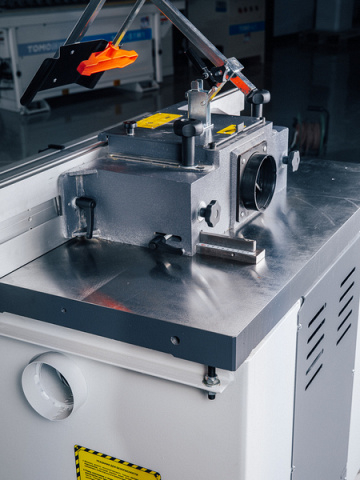

Защитное ограждение шпинделя Кожух для фрез диаметром 250 мм.Направляющие линейки длиной 500 мм каждая.В кожухе предусмотрен выход под аспирацию Ø120мм. |
 |

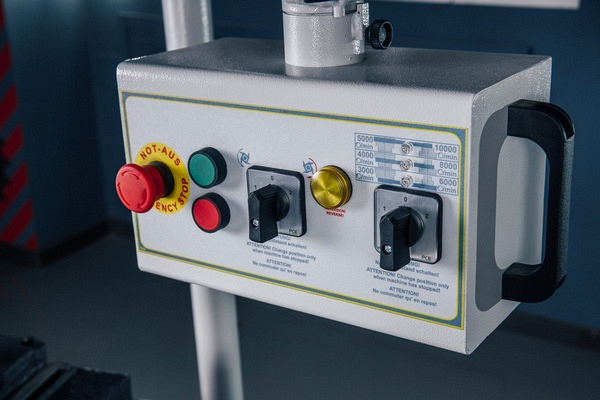

Пульт управления Вынесенный на уровне глаз, на поворотной консоли. Удобный и информативный.На пульте расположены:Переключатель частоты вращения шпинделя;Электронная цифровая индикация выбранной частоты вращения шпинделя, об/мин;Кнопки вкл/выкл;Аварийный выключатель;Переключатель направления вращения шпинделя - реверс (поставляется по запросу). |
 |

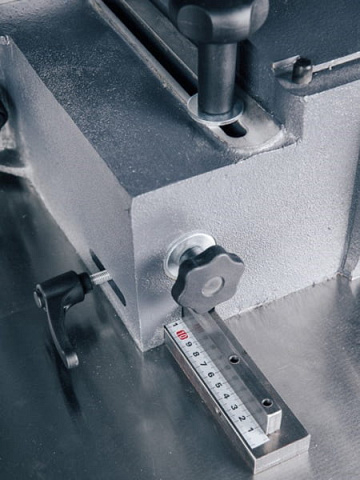

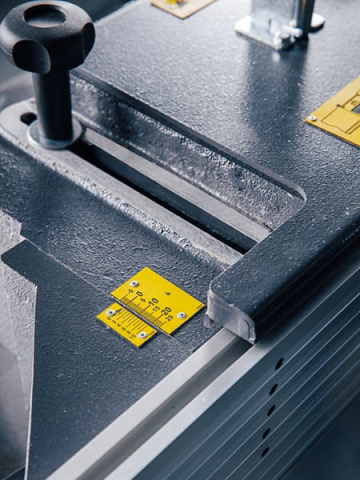

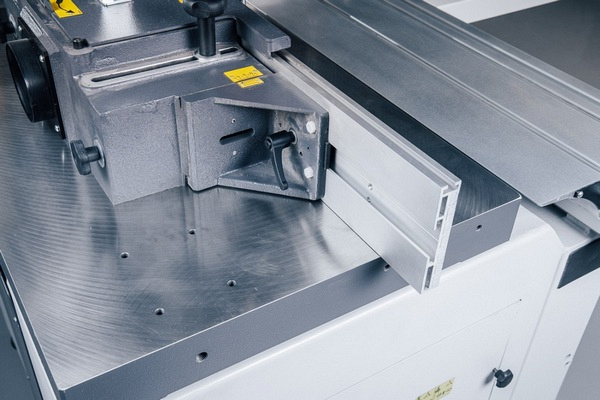

Настройка кожуха Настройка направляющих линеек по миллиметровым шкалам с помощью удобных регулировочных винтов. |
 |

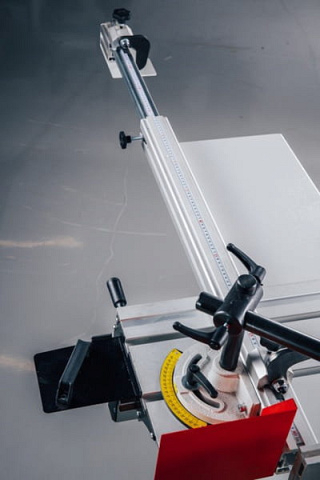

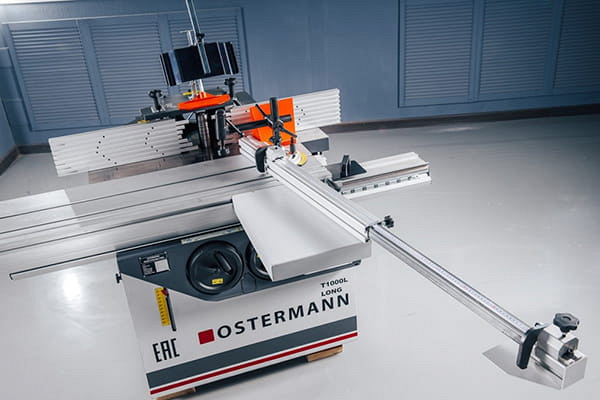

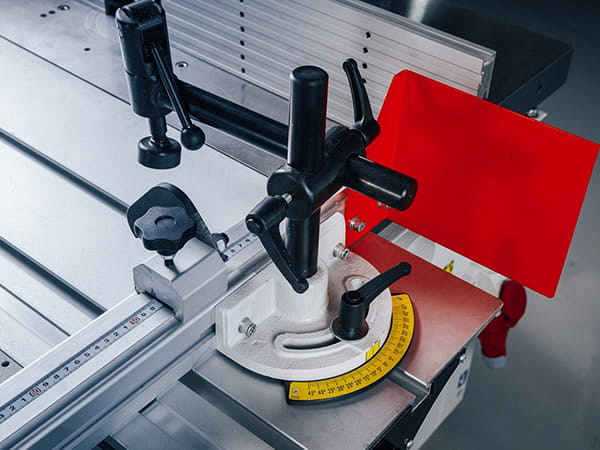

Телескопическая поворотная линейка Телескопическая линейка 900 мм + удлинение 700 мм.2 флажковых упора для шипорезных работ.Поворот линейки на угол ±45° по шкале с градусами.Приставной стол 500 х 320 мм исключает провисание габаритных заготовок. |
 |

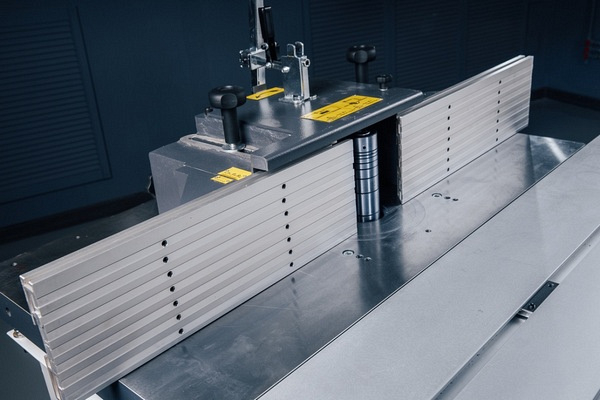

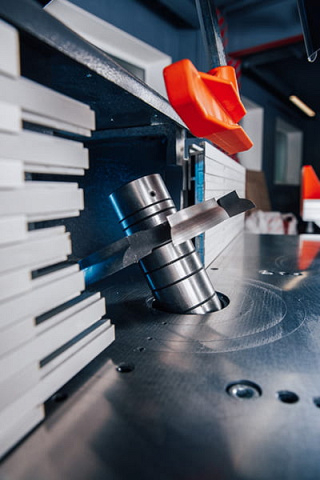

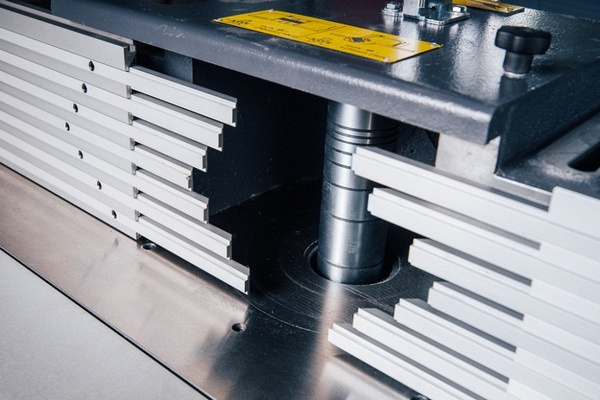

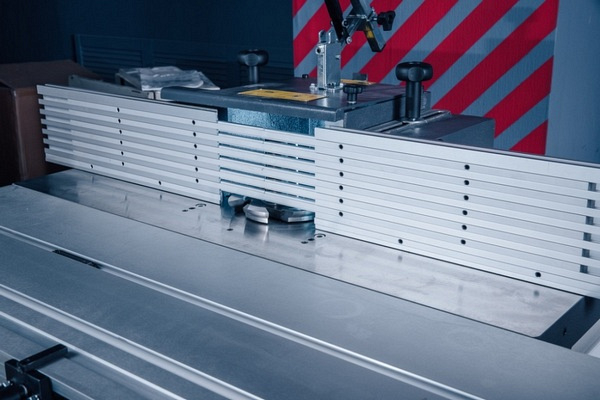

Интегральные направляющие Две направляющие линейки общей длиной 1000 мм - идеальная база при обработке.Исключен подрыв древесины на краях т.к. выдвижные пластины сокращают расстояние между направляющими линейками и не позволяют заготовке проваливаться внутрь кожуха.Дополнительная защита рук оператора. |
 |
Эксцентриковый прижим Фиксация заготовок на каретке при помощи эксцентрикового прижима. |
 |

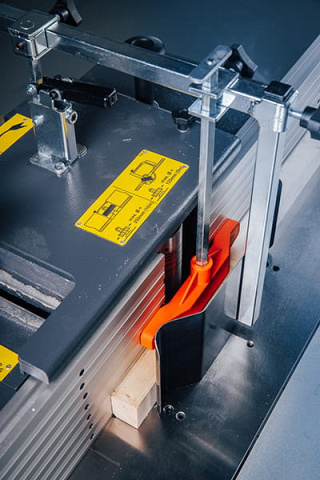

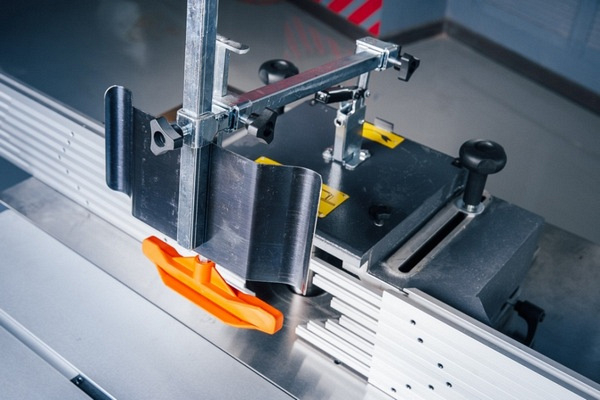

Прижим MORI Прижимает заготовку в двух плоскостях: сверху к столу и сбоку к направляющим линейкам, что обеспечивает точность обработки и безопасность оператора. |
 |

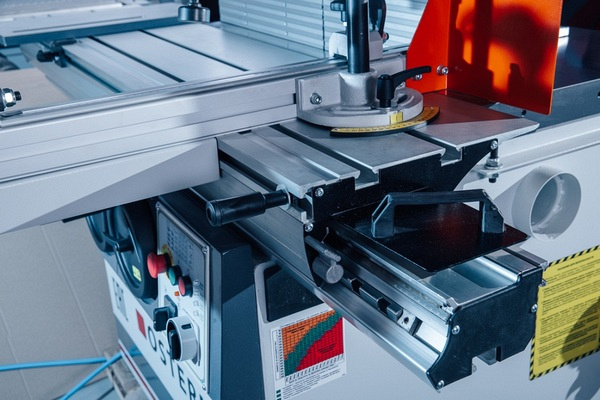

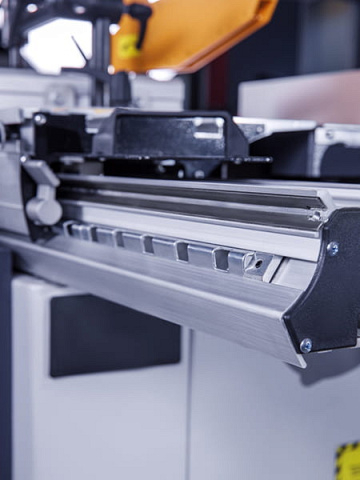

Направляющие каретки Каретка перемещается по высокопрочным закаленным стальным направляющим пластинам.Пластины при необходимости могут быть заменены, что делает ресурс каретки практически вечным.Аналогичная конструкция реализована ведущими немецкими производителями станков. |
 |

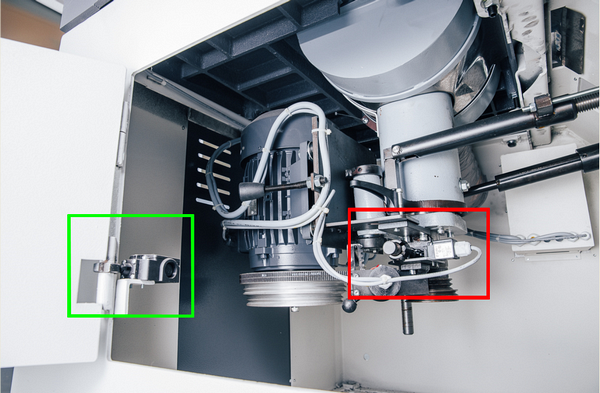

Система безопасности Соответствует европейским нормам. При открытой крышке моторного отсека срабатывает концевой выключатель и блокирует возможность включения станка (выделено зеленым).При смене инструмента шпиндель стопорится специальным штоком, одновременно срабатывает концевик (выделено красным).Это блокирует включение станка с застопоренным шпинделем и позволяет избежать дорогостоящего ремонта. |
 |
Аспирационные патрубки Первый аспирационный патрубок расположен под столом для более эффективного удаления стружки из шпиндельной чаши.Второй патрубок находится в защитном кожухе шпинделя. |
 |
Предустановка под автодатчик В столе предусмотрены 4 отверстия с резьбой для установки автоподатчика. |
 |
Стопор каретки Удобно использовать при продольном фрезеровании или работе по шаблону, когда не требуется перемещение каретки.Для удобного перемещения каретки предусмотрено две рукоятки. |
Комплектация OSTERMANN
 |

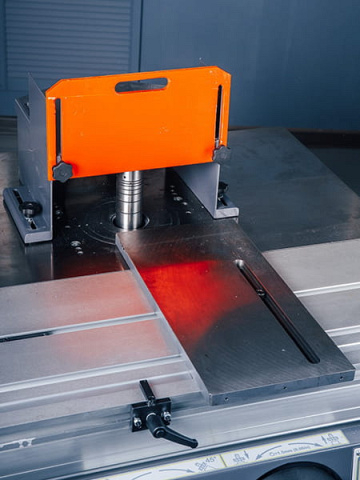

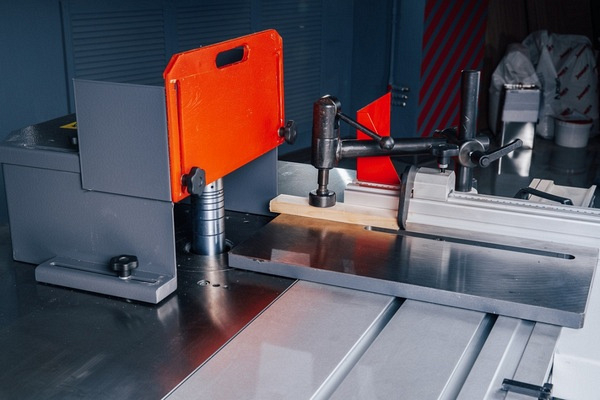

Шипорезный комплект Состоит из:кожух для фрез Ø320 мм;чугунная шипорезная приставка для коротких заготовок;передвижной упор для фиксации заготовки к телескопической линейке.Приставка позволяет:зафиксировать заготовку максимально близко к фрезе что исключает её вибрации;зарезать шипы на коротких заготовках. |
 |

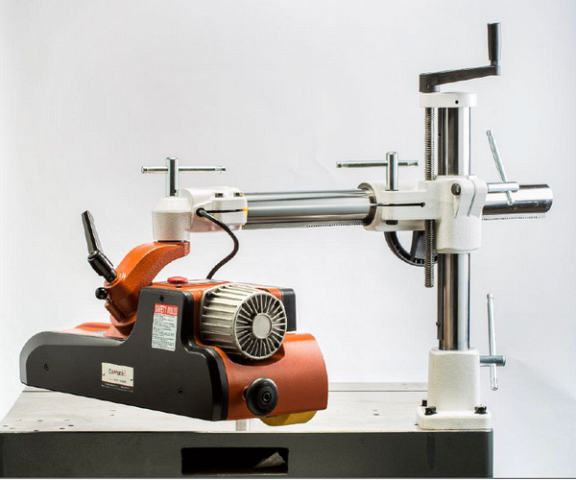

Автоподатчик Позволяет плавно подавать заготовку в зону резания, что увеличивает качество и производительность. |
