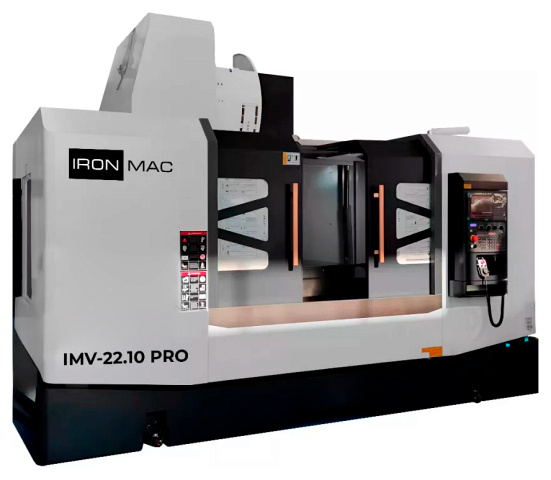

Фрезерный обрабатывающий центр IMV-22.10 PRO

Код товара: 105358

Под заказ

13 397 538 ₽

С НДС

от 372154 ₽/мес

в лизинг

Окупаемость: от 90 заказов

Доставка

Отгрузка: 26.07.2026
Доставка до: 31.07.2026

Самовывоз

Тверская обл., г. Кимры, ул. 50 лет ВЛКСМ, д. 11, лит. Е.

Преимущества

Бесплатная доставка по Москве и Санкт-Петербургу при заказе от 850тр. Для регионов бесплатно до склада ТК.

Гарантия

Сервис

ПНР

Нужна помощь?

8 812 448 13 14

sales@dvt-spb.ru

Описание
Характеристики
Отзывы
Оплата и доставка

Вертикальный фрезерный обрабатывающий центр IMV-22.10 PRO позволяет вести комплексную механическую обработку поверхностей заготовки различными способами - фрезерование, сверление, расточка, зенкерование, развертывание отверстия, нарезка внутренних и наружных резьб и др. операции. Фрезерный центр оснащён системой ЧПУ Fanuc 0i-MF PLUS, 1 пакет, многоинструментальным магазином на 24 позиции и устройством для автоматической смены инструмента. Фрезерные центры серии IMV-22.10 PRO широко используются в инструментальном производстве, производстве деталей штампов и пресс-форм, в авиационной и автомобильной и многих других отраслях промышленности.

Область применения IMV-22.10 PRO

Фрезерные центры серии IMV-22.10 PRO широко используются в инструментальном производстве, производстве деталей штампов и пресс-форм, в авиационной и автомобильной и многих других отраслях промышленности. Автомобильная промышленность Приборостроение Авиационная промышленность Двигателестроение Изготовление пресс-форм и штампов высокого качества

Схемы обработки IMV-22.10 PRO

	Фрезерование канавок и пазов
	Фрезерование уступов
	Фрезерование канавок и пазов дисковой фрезой
	Фрезерование канавок и пазов дисковой фрезой
	Торцевое фрезерование
	Фрезерование уступов
	Фрезерование уступов
	Торцевое фрезерование
	Фрезерование отверстий и карманов (расфрезеровывание отверстия)
	Фрезерование шпоночного паза
	Торцевое фрезерование
	Фрезерование Т-образного паза

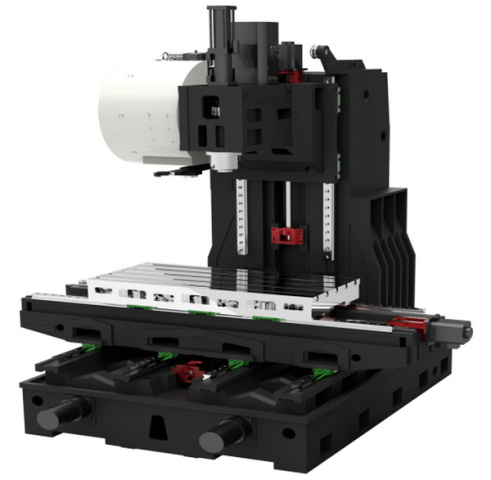

Конструктивные особенности IMV-22.10 PRO

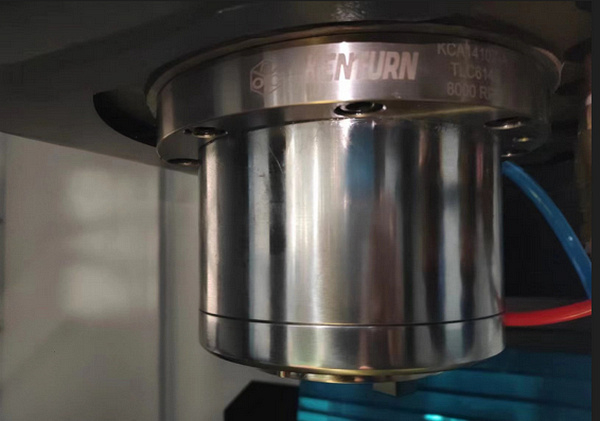

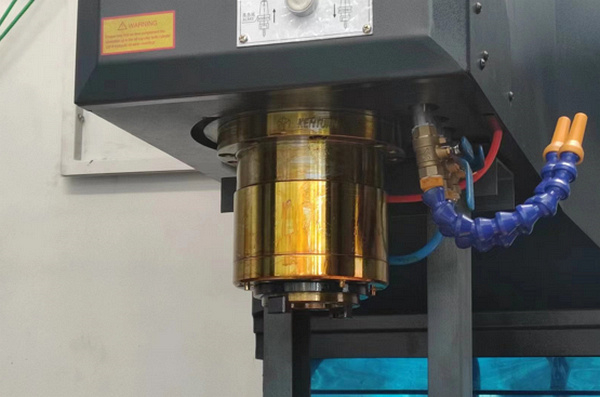

	Шпиндель В базовой комплектации установлены шпиндели мировых производителей KENTURN (Тайвань). Максимально сбалансированы и обладает высокой статической и динамической жесткостью, с редукторным приводом BT50 / 6000 об/мин для тяжёлой серии станков. В базовой комплектации станки оснащаются высокомощным приводом 22/26 кВт, 140/160 Нм

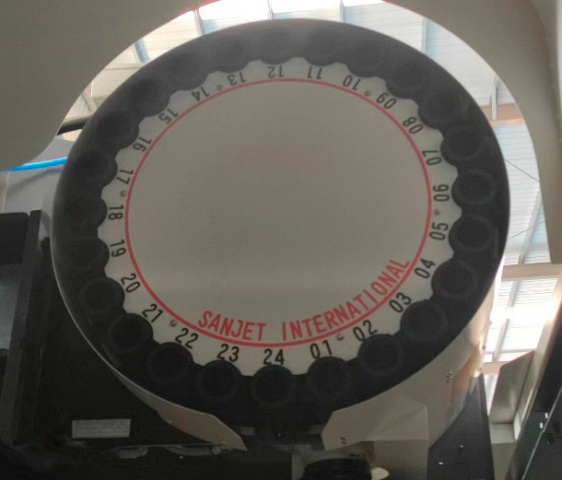

	Инструментальный магазин

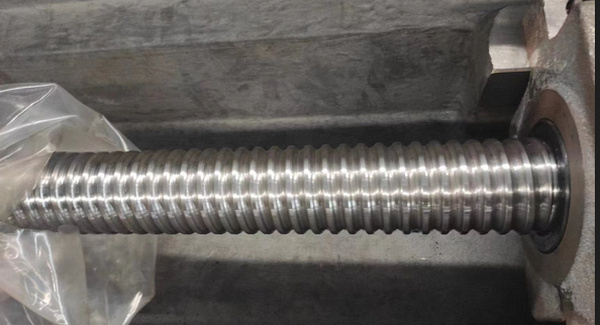

	ШВП HIWIN (Тайвань) / THK (Япония) Станок оснащен ШВП фирмы NSK (Япония), установленных с предварительным натяжением – это обеспечивает точное и плавное перемещение даже с высокой нагрузкой. Диаметр винта и шаг по оси X/Y/Z = 50 х 12.

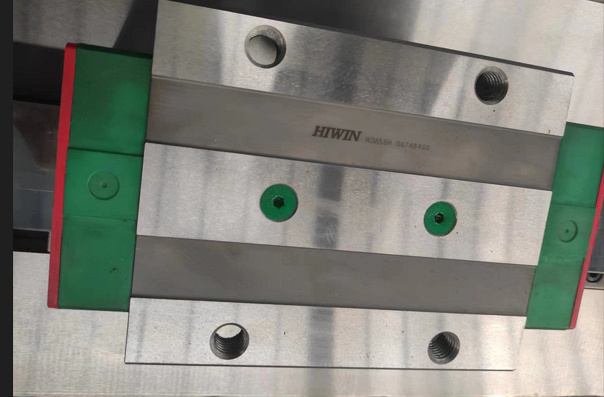

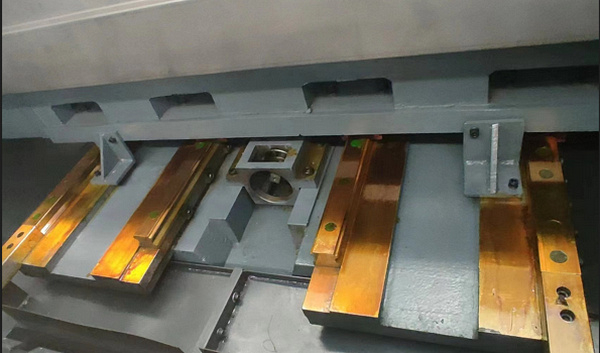

	Направляющие перемещений HIWIN (Тайвань) / PMI (Япония)
	Электрические компоненты
	Подача СОЖ 20 Бар

Комплектация IMV-22.10 PRO

Стандартная

Технические характеристики IMV-22.10 PRO

Характеристика	Значение
ЦЕНА	13 397 538 ₽
Установка 4-ой оси	есть
Конус шпинделя	BT50
Частота вращения шпинделя, об/мин	6000
Расстояние от торца шпинделя до поверхности рабочего стола, мм	100 - 900
Мощность двигателя шпинделя, кВт	22 / 26
Крутящий момент, Нм	140 / 166
Тип привода шпинделя	Редуктор
Мощность серво-двигателей по осям X / Y / Z, кВт	4,5 / 4,5 / 4,5
Мощность помпы СОЖ, кВт	-
Внешний диаметр шпинделя, мм	-
Система ЧПУ	Fanuc
Модель	Fanuc 0i-MF Plus
Размер стола, мм	2200 x 1000
T-образные пазы, мм	18 / 220 / 5
Макс. нагрузка на стол, кг	4000
Перемещение по оси X, мм	2100
Перемещение по оси Y, мм	1000
Перемещение по оси Z, мм	800
Тип направляющих X / Y / Z	Качения
Быстрые перемещения X / Y / Z, м/мин	24 / 24 / 22
Скорость подачи X / Y / Z, мм/мин	-
Емкость магазина инструмента	24
Макс. вес инструмента, кг	20
Макс. длина инструмента, мм	350
Макс. диаметр инструмента (при полной загрузке ячеек), мм	125
Время смены инструмента, с	1,55 - 5
Точность позиционирования по осям X / Y / Z, мм	±0,005 / 300
Повторяемость X / Y / Z, мм	±0,003 JIS
Объем бака СОЖ, л	-
Требуемое давление воздуха, МПa	0,6 - 0,8
Диаметр ШВП, мм	50 x 12
Ширина направляющих X / Y / Z, мм	55 / 55 / 65
Макс. диаметр инструмента (без инструмента в соседних позициях), мм	250
Потребление электроэнергии, кВA	24
Длина, мм	5660
Ширина, мм	4760
Высота, мм	3200
Вес, кг	18 500

Длина стола, мм 2200 x 1000
ЧПУ Fanuc
Макс. обороты 6000
Модель IMV-22.10 PRO
Type Фрезерный обрабатывающий центр
Макс.обороты 6000
