Фрезерный обрабатывающий центр KVL 1361A (VMC 1160B), 3-оси (BT-40,CTS20bar)
(голосов 0)
Артикул: 10106590kvl_1361_vmc_1160b_3_osi_bt_40 Код товара: 105754
На складе: 2 шт.

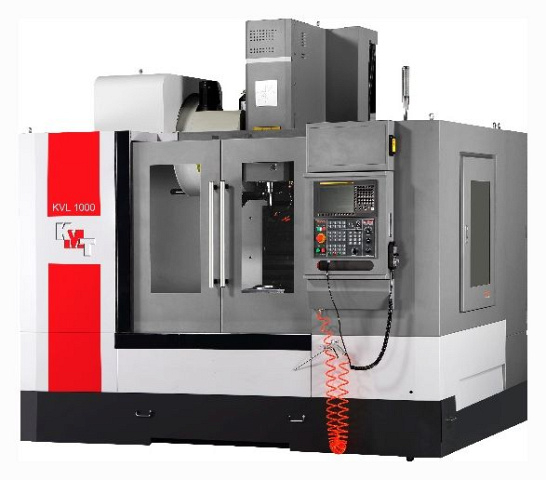

Вертикально-фрезерные обрабатывающие центры KVL 1361 (VMC1160B) - это современный, высокоскоростной, производительный обрабатывающий центр с ЧПУ для единичного и серийного производства. Предназначен длявысокопроизводительной и точной обработки *заготовок из стали, чугуна, цветных металлов. Обрабатывающие центры KVL 1361 (VMC1160B) предназначены для операций: Вертикально-фрезерные обрабатывающие центры серии KVL 1361 (VMC1160B) применяются во всех отраслях машиностроительной и автомобильной промышленности, приборостроении, авиа и энергетической промышленности. Система ЧПУ FANUC PLUS 0i-MF (5) идеально подходит для обработки деталей имеющих сложную форму, например, пресс-формы.
Область применения KVL 1361A (VMC 1160B),
Вертикально-фрезерные обрабатывающие центры серии KVL 1361 (VMC1160B) применяются во всех отраслях машиностроительной и автомобильной промышленности, приборостроении, авиа и энергетической промышленности. Авиационная промышленность Автомобильная промышленность Машиностроение Приборостроение Изготовление пресс-форм и штампов высокого качества
Схемы обработки KVL 1361A (VMC 1160B),
 |
Фрезерование канавок и пазов |
 |
Фрезерование уступов |
 |
Фрезерование канавок и пазов дисковой фрезой |
 |
Торцевое фрезерование |
 |
Фрезерование уступов |
 |
Фрезерование уступов |
 |
Фрезерование отверстий и карманов (расфрезеровывание отверстия) |
 |
Фрезерование шпоночного паза |
 |
Фрезерование Т-образного паза |
Конструктивные особенности KVL 1361A (VMC 1160B),
 |

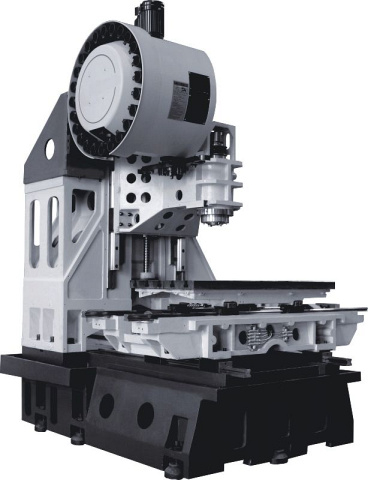

Цельнолитая станина Станина отливается из чугуна марки Mehanite с утолщенными стенками. Для снятия внутренних напряжений и придания большей прочности и жесткости проходит естественное старение. Масса станка напрямую влияет на жесткость конструкции, стенки литья толще, отсутствуют вибрации при обработке, более длительный срок службы оборудования, возможно применение прогрессивных режимов резания, обработка легированных и жаропрочных сталей. Специальная конструкция станины, с увеличенной шириной направляющих у основания колоны, в месте соединения колоны с основанием - наиболее рациональное решение в соотношении жесткость - устойчивость - стоимость компоновки станка, что позволило увеличить жесткость, повысить устойчивость системы за счет смещения центра тяжести станка вниз. Специальная форма колонны в виде "трапеции" позволила значительно снизить деформации в системе жесткости станка под действием веса перемещающихся узлов, а также снизило чувствительность станка к внешним динамическим нагрузкам - от привода, со стороны основания. |
 |

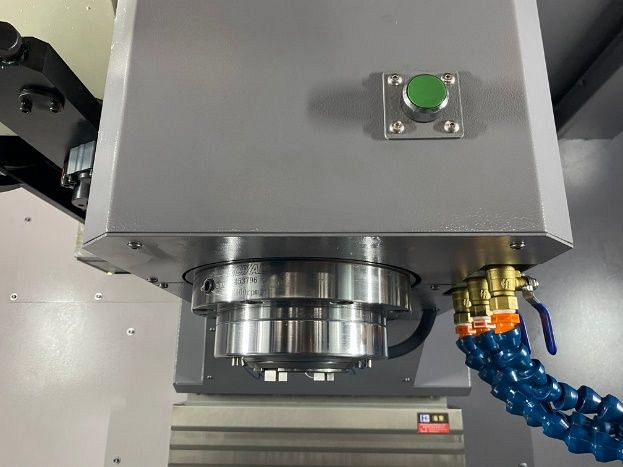

Шпиндель Шпиндель производства компании ROYAL или VYU CHENG (Тайвань), характеризуется высокой точностью и повышенной жесткостью. В шпиндельном блоке устанавливаются эксклюзивные подшипники класса P4 (в передней опоре - 3 подшипника, в задней опоре 2 подшипника), а сборка всего комплекта шпинделя выполняется при постоянной температуре. Передача крутящего момента происходит за счет ременной передачи. Для шпинделя предусмотрена бесступенчатая регулировка скорости вращения в его диапазоне скоростей. С помощью встроенного датчика положения шпиндель может выполнять свою ориентацию и функцию жесткого нарезания резьбы. |
 |

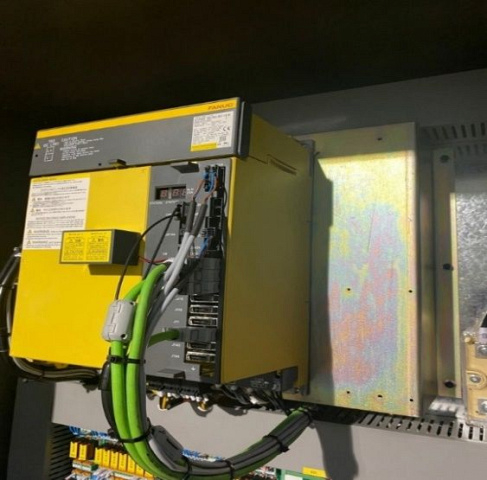

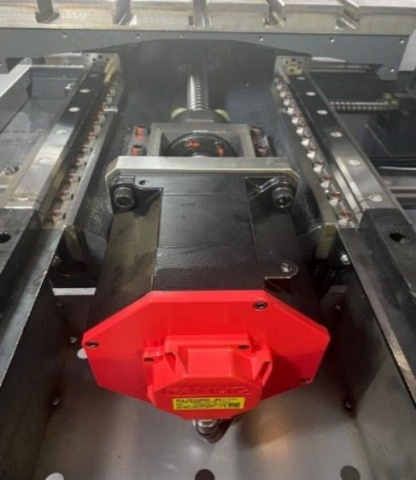

Приводы подач по осям X / Y / Z На станках серии KVL установлены оригинальные приводы подач от производителя FANUC (Япония), что обеспечивает высокую надежность, скорость и плавность перемещений. |
 |

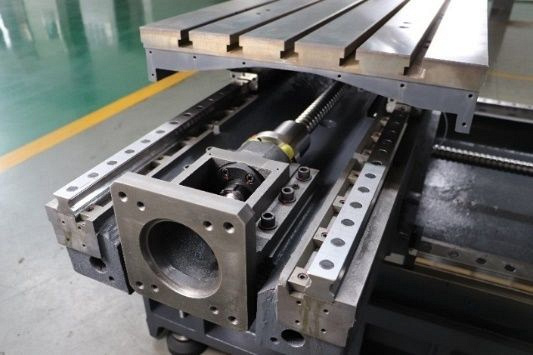

Линейные направляющие качения и ШВП На станке установлены линейные направляющие качения роликового типа по осям X/Y/Z производства PMI/ THK/ HIWIN (Тайвань) и ШВП (Тайвань), обеспечивающие высокую скорость и точность позиционирования. |
 |

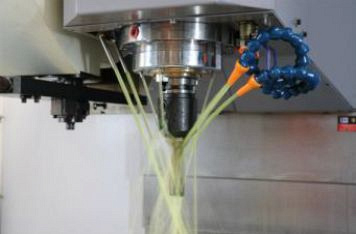

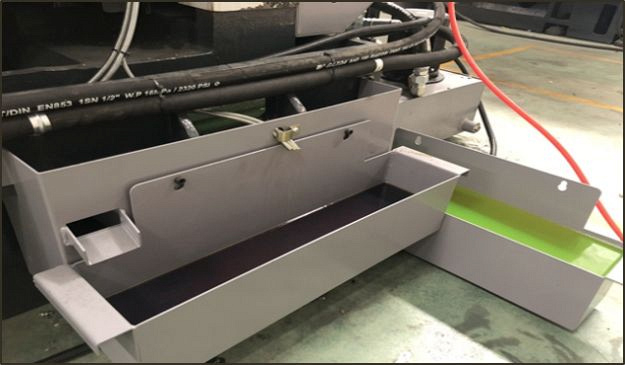

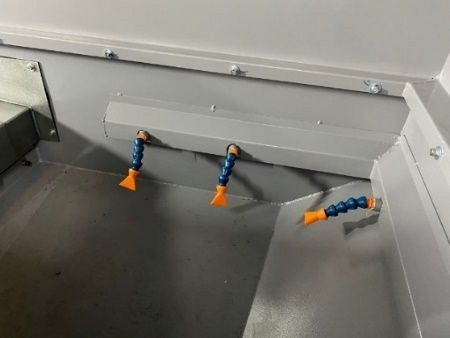

Система подачи СОЖ Станок оснащен системой подачи СОЖ и отдельным соплом для обдува воздухом. Кольцо на шпинделе с форсунками подачи СОЖ обеспечивает дополнительное направленное охлаждение и стабилизирует процесс резания. |
 |
Обмыв рабочей зоны станка Позволяет сократить время на ежедневное техническое обслуживание станка. |
 |

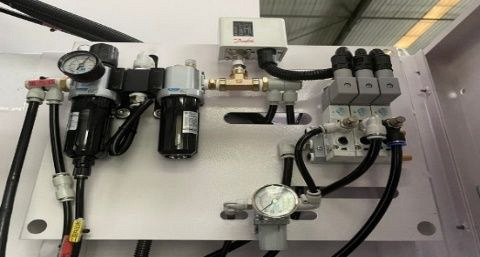

Пневматический узел На станках серии KVL установлен пневматический узел, который отвечает за разжим, зажим и подготовку шпинделя к смене инструмента. При перепаде давления имеющийся ресивер позволит безопасно произвести смену инструмента без создания аварийной ситуации. |
 |

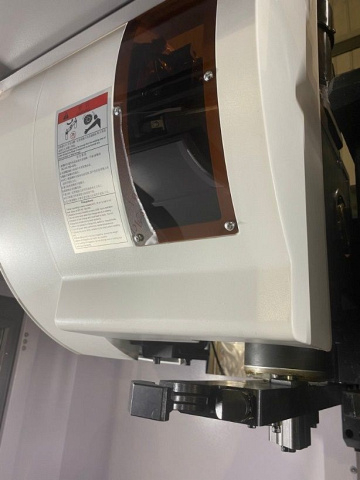

Автоматическая система смены инструмента Станок оснащен автоматической системой смены инструмента OKADA (Тайвань) на 24 позиции в зависимости от модели станка. Устройство кулачкового типа с поворотным кронштейном обеспечивает смену инструмента за 2 -2,5 секунды. Перед сменой инструмента в принудительном порядке производится обдув конуса шпинделя. Этот тип манипулятора является лучшим выбором для быстрой и надежной работы станка. |
 |
Сепаратор СОЖ дискового типа Сепаратор СОЖ предназначен для удаления масляных загрязнений из охлаждающей жидкости, что повышает эксплуатационные свойства СОЖ. |
 |

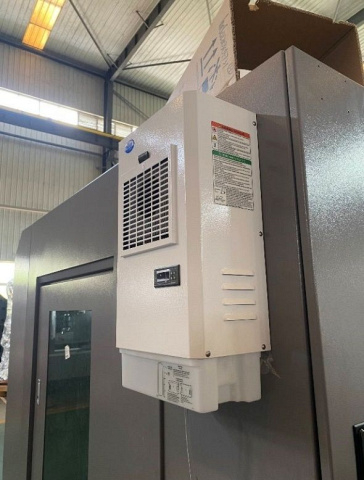

Кондиционер электрошкафа Кондиционер электрошкафа обеспечивает охлаждение компонентов электрошкафа при работе оборудования в двух-трех сменном режиме. Компенсирует перепады температур в цехе, особенно при превышении температурных норм эксплуатации. |
 |
Подготовка для установки 4-й оси Стандартно станок имеет подготовку под установку 4-ой оси (место в электрошкафу под привод 4-ой оси, отверстия в кожухах для проводов, система ЧПУ с поддержкой 4-й оси). Система ЧПУ позволяет работать в режиме полной 4-ой оси (непрерывная обработка) так и в индексном режиме. Для установки 4-ой оси потребуется приобрести поворотный стол и привод оси в электрошкаф. |
 |

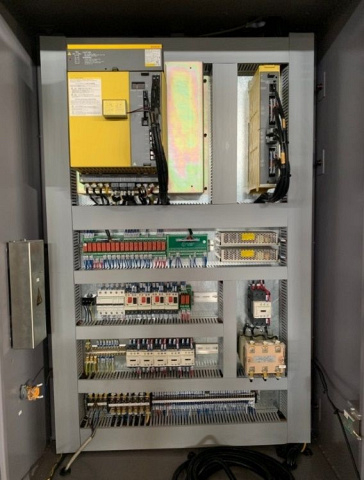

Электрокомпоненты Schneider / Omron Электрошкаф полностью соответствует нормам СЕ, что указывает на соответствие продукции всем необходимым требованиям законодательства Европейского Союза. Основные компоненты установленной электроники принадлежат компаниям Schneider и Omron. |
 |

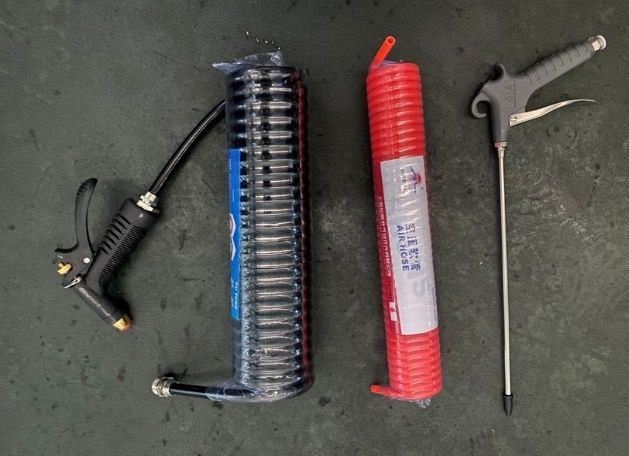

Пистолет обдува воздухом и пистолет СОЖ Пистолет для обдува рабочей зоны сжатым воздухом и СОЖ облегчает удаление стружки с заготовки и уборки рабочей зоны станка. |
 |

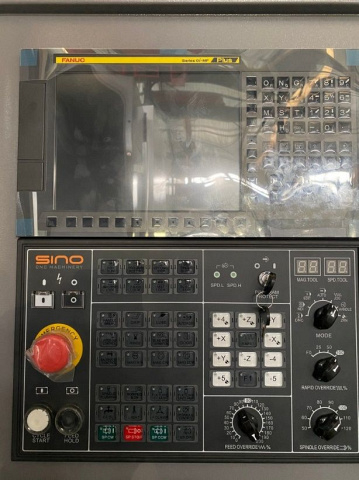

Система ЧПУ FANUC PLUS 0i-MF (type 5) В базовой комплектации устанавливается обновлённая система ЧПУ FANUC PLUS 0i-MF (5), LCD монитор 10,4 дюймов c manual guide 0i на русском языке. Удобное использование, высочайшее качество изготовления, исключительная надежность системы, простота программирования; |
Комплектация KVL 1361A (VMC 1160B),
Дополнительная
 |
Редуктор Для увеличения крутящего момента станок оснащается редуктором ZF 2K121 (Германия), что позволит производить большие съемы металла. |
 |
Поворотный стол (4-я ось) GSA (Тайвань) Опционально станок может быть оснащен поворотным столом в комплектации с трех кулачковым патроном и задней бабкой производства GSA (Тайвань), что позволит значительно расширить технологические возможности оборудования, обрабатывать криволинейные элементы на телах вращения с одновременным применением 4-х осей. |
 |
Масляное охлаждение шпинделя Система масляного охлаждения с динамическим контролем температуры предотвращает перегрев и температурную деформацию шпинделя, гарантируя точность обработки и длительный срок его службы. Особенно важно при обработке алюминия и легких сплавов на высоких оборотах шпинделя длительное время, где нужно обеспечить максимальный отвод тепла от подшипников шпинделя. |
Технические характеристики KVL 1361A (VMC 1160B),
| Характеристика | Значение |
|---|---|
| ЦЕНА | 7 151 865 ₽ |
| ЦЕНА ПО АКЦИИ | 6 377 128 ₽ |
| Установка 4-ой оси | есть |
| Конус шпинделя | ВТ40 |
| Частота вращения шпинделя, об/мин | 20 - 8000 |
| Расстояние от центра шпинделя до колонны, мм | 667 |
| Расстояние от торца шпинделя до поверхности рабочего стола, мм | 110 - 740 |
| Мощность двигателя шпинделя, кВт | 15 / 18,5 |
| Крутящий момент, Нм | 143 / 236 |
| Тип привода шпинделя | Ремень |
| Мощность серво-двигателей по осям X / Y / Z, кВт | 3 / 3 / 3 |
| Мощность помпы СОЖ, кВт | 0,5 |
| Внутренний диаметр шпинделя, мм | 70 / 75 |
| Внешний диаметр шпинделя, мм | 150 |
| Система ЧПУ | Fanuc |
| Модель | Fanuc 0i-MF(5) |
| Размер стола, мм | 1300 x 610 |
| T-образные пазы, мм | 5 x 18 x 100 |
| Макс. нагрузка на стол, кг | 1000 |
| Перемещение по оси X, мм | 1100 |
| Перемещение по оси Y, мм | 610 |
| Перемещение по оси Z, мм | 630 |
| Тип направляющих X / Y / Z | Качения |
| Быстрые перемещения X / Y / Z, м/мин | 36 / 36 / 32 |
| Скорость подачи X / Y / Z, мм/мин | 10 000 |
| Емкость магазина инструмента | 24 (тип - рука) |
| Макс. вес инструмента, кг | 8 |
| Макс. длина инструмента, мм | 300 |
| Макс. диаметр инструмента (при полной загрузке ячеек), мм | 78 / 110 |
| Время смены инструмента, с | 2,5 |
| Точность позиционирования по осям X / Y / Z, мм | ± 0,008 |
| Повторяемость X / Y / Z, мм | ± 0,005 |
| Объем бака СОЖ, л | 312 |
| Давление воздуха, Бар | 6 - 8 |
| Диаметр ШВП, мм | 40 x 16 |
| Ширина направляющих по осям X / Y / Z, мм | 35 / 45 / 45 |
| Макс. диаметр инструмента (без инструмента в соседних позициях), мм | 120 / 220 |
| Потребление электроэнергии, кВA | 20 |
| Длина, мм | 4640 |
| Ширина, мм | 2470 |
| Высота, мм | 2770 |
| Вес, кг | 7000 |
