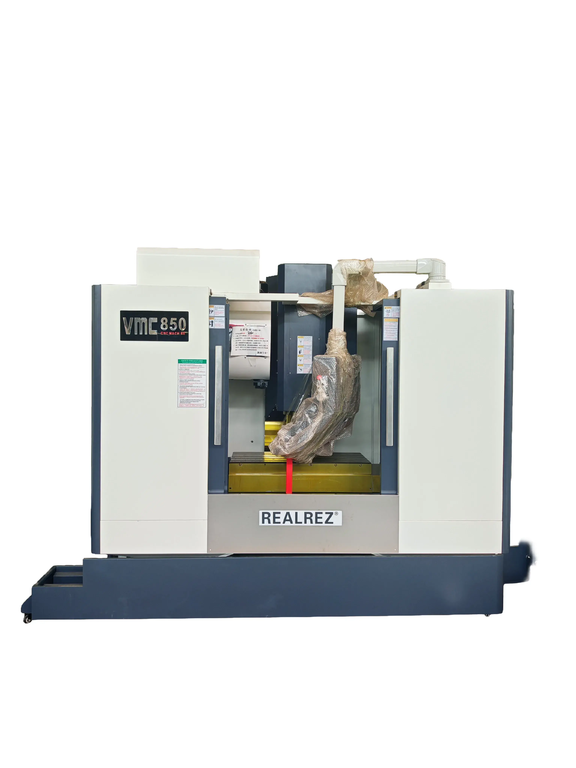

Фрезерный обрабатывающий центр с ЧПУ VMC850 (ЧПУ GSK 25I). VMC850 – вертикальный обрабатывающий центр с трехосным сервоприводом с прямым подключением по осям X, Y и Z. Конструкция и внешние размеры станка компактны и разумны. Вертикальный центр может осуществлять зажим сложных деталей, таких как различные диски, пластины, гильзы, кулачки, формы и т. д. А также может выполнять различные процессы, такие как сверление, фрезерование, растачивание, расширение, развертывание, жесткое нарезание резьбы и т. д. Производство мелкосерийных и средних партий продукции позволяет удовлетворить обработку сложных и высокоточных деталей. Он может быть оснащен четвертой осью вращения для удовлетворения требований обработки специальных деталей.
Особенности станка REALREZ VMC850
 |
Встроенное ЧПУ
Наличие обеспечивает более точную настройку параметров для качественной обработки деталей в автоматическом и полуавтоматическом режимах.
|
 |
Стоп
Кнопка аварийной остановки, поможет при непредвиденной ситуации.
|
 |
Устойчивость
Широкое опорное основание станка имеет отверстия для крепления болтами к полу, что делает станок устойчивым во время работы.
|
 |
Удобное управление
Основные элементы управления вынесены на отдельную панель, что обеспечивает максимальный контроль
|
Преимущества VMC850 (ЧПУ GSK 25I)
- Плавное перемещение, точность обработки, хорошая взаимозаменяемости запчастей.
- Механизм смазки имеет несложную конструкцию за счет этого прост в использовании и обслуживании.
- Установлены линейные направляющие качения вместо традиционных направляющих скольжения, которая характеризуются низким сопротивлением трению и чувствительным обратным движением. Линейные направляющие обладают нулевым зазором.
- Три оси представляют собой линейные направляющие с высокой жесткостью, низким уровнем шума, низким износом, могут быстро перемещаться и обладают точной круговой интерполяцией.
- Обладает высокой несущей способностью как в вертикальном, так и в горизонтальном направлениях.
- Подходит для высокоскоростной работы и может значительно снизить мощность привода станка.
- Станок используется для дуговой резки, резки под углом и т. д. Поверхность обработки относительно однородна.
- Трехосевой двигатель напрямую связан с прецизионным высокоскоростным ШВП, что повышает жесткость и точность трансмиссии.
- На оси Z используется тормозная система двигателя, которая может поддерживать высокий баланс и чувствительность во время быстрого позиционирования для обеспечения точности обработки.
- Высокая жесткость обрабатывающего центра обеспечивает меньший износ и более длительный срок службы, что подходит для условий высокоскоростной обработки.
Технические характеристики VMC850 (ЧПУ GSK 25I)
| Мощность |
11,0 кВт / 10000 об/мин |
| Система ЧПУ |
GSK 25I |
| Размер рабочего стола |
1000х500 |
| Количество осей |
3 |
Технические характеристики
| Точность |
Позиционирования по осям X/Y/Z, мм |
±0.005/300 |
| Повторное позиционирование по осям X/Y/Z, мм |
±0.003 |
| Двигатель |
Серводвигатель оси X / Y / Z, Н⸱м |
12 / 12 / 22 |
| Мощность серводвигателей по осям X / Y / Z, кВт |
2.2 кВт |
| Режим подключения двигателя оси X / Y / Z, - |
Прямой |
| Тип направляющей оси X / Y / Z, - |
Направляющие качения |
| Рабочий стол |
Размер рабочего стола, мм |
1000x500 |
| Макс. вес заготовки, кг |
550 |
| Размер Т-образного паза, Pc-мм |
5-18*100 |
| Подача |
Скорость быстрого перемещения по осям X/Y/Z, м/мин |
24 / 24 / 24 |
| Скорость подачи при обработке по осям X/Y/Z, мм/мин |
1 - 10000 |
| Диапазон обработки |
Левый и правый ход (ось X), мм |
800 |
| Ход вперед и назад (ось Y), мм |
500 |
| Ход вверх и вниз (ось Z), мм |
500 |
| Расстояние от конца шпинделя до рабочего стола, мм |
120-620 |
| Расстояние от центра шпинделя до направляющей поверхности колонны, мм |
571 |
| Шпиндель |
Cкорость, об/мин |
10000 |
| Конус шпинделя, - |
BT.40 7/24 |
| Мощность шпинделя, кВт |
11 |
| Мощность насоса СОЖ, кВт |
0,37 |
Габаритные размеры
| Размеры станка, мм |
3100*2150*2550 |
| Вес станка, кг |
5000 |
| Размер рабочего стола |
1000х500 |
Комплектация VMC850 (ЧПУ GSK 25I)
- Система ЧПУ: GSK 25I Guangzhou
- Дисплей ЧПУ: 8,4 дюйма.
- Круглый магазин типа «Рука» на 24 инструмента (время смены 2 секунд).
- Увеличенная скорость шпинделя до 10000 об/мин.
- Увеличенная мощность шпинделя до 11 кВт.
- Линейные направляющие качения изготовлены в Тайване.
- ШВП изготовлен в Тайване, подшипник ШВП изготовлен в Японии (Japan NSK).
- Централизованная система автоматической смазки.
- Охлаждение шпиндельного масла (предотвращает перегрев и температурную деформацию шпинделя, гарантируя точность обработки и длительный срок его службы).
- Стандартное оборудование с пневматическим пистолетом.
- Очистка конуса шпинделя воздухом.
- Система СОЖ для вымывания стружки (Китай).
- Полная защита (за исключением верхней поверхности).
- Сервотрансформатор, отдельный маховик.
- Канавка для стружки.
- Освещение рабочей зоны.
- Трехцветная сигнальная лампа.
- Конус шпинделя ВТ40 7/24.
- Интерфейс RS232 .
- Техническая документация.
