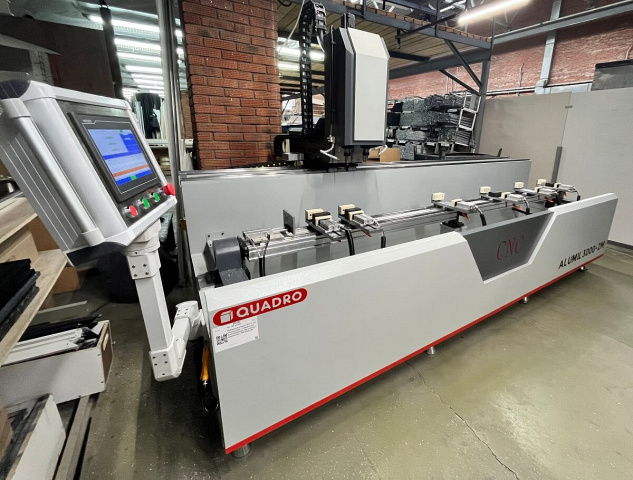

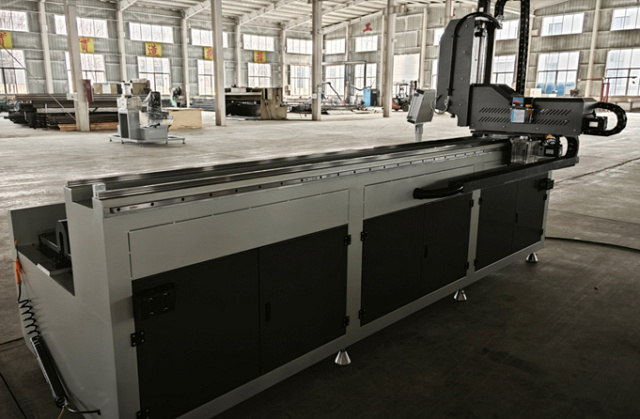

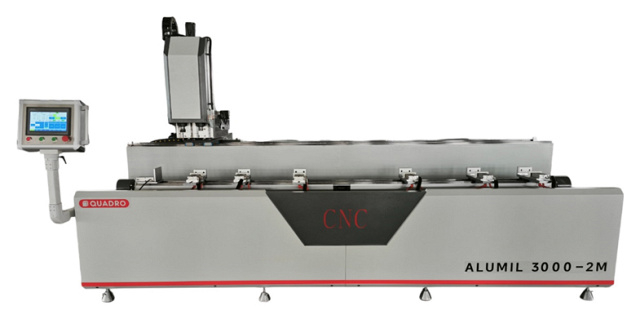

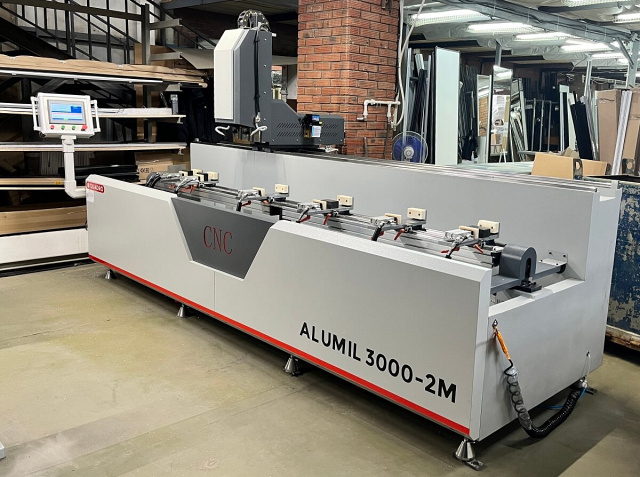

Фрезерный станок ЧПУ с двумя шпинделями и поворотным пневмостолом TM 3000-2М
(голосов 0)
Артикул: 10013336tm_3000_2m Код товара: 106450
Под заказ

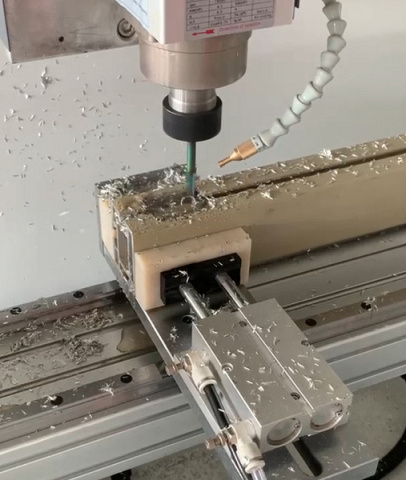

Станок предназначен для фрезерования прямолинейных и криволинейных контуров, пазов и гнезд, а также сверления и зенкования отверстий в алюминиевом и ПВХ профиле.
ОБЛАСТЬ ПРИМЕНЕНИЯ TM
Оборудование применяется в багетном, дверном, оконном производстве, производстве оборудования.
Получаемые изделия
СХЕМА ОБРАБОТКИ TM
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ TM
 |
Перемещение фрезерного узла |
 |
Поворотная ось зажимов заготовки пневматическая Суппорт зажимов для фиксации заготовки имеет поворотную ось, которая позволяет производить фрезерование на трех плоскостях заготовки за одну установку без перенастройки. Поворот приводится в действие при помощи пневматики +90°, 0°, - 90°. |
 |

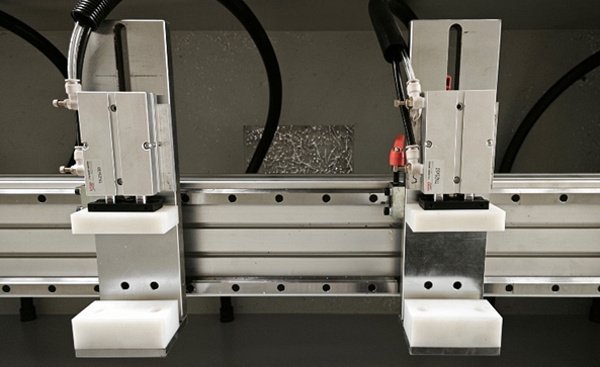

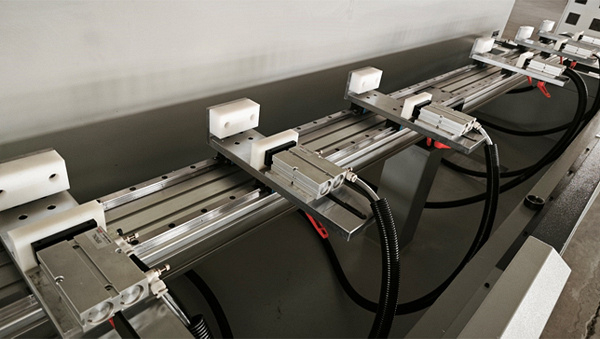

Удержание заготовки Заготовка устанавливается на подвижные зажимы, которые перемещаются по направляющим. Фиксация заготовки осуществляется при помощи пневмоцилиндров. В комплекте со станком установлены 6 шт. |
 |
Система управления RED SEA Простая и надежная система управления. Возможность редактировать и создавать программы непосредственно у станка, простой и понятный графический интерфейс системы обеспечивают высокую производительность и качество получаемой продукции, малое время настройки и легкость в управлении. Наличие интерфейсов USB, значительно повышает удобство подключения различных внешних устройств. |
 |

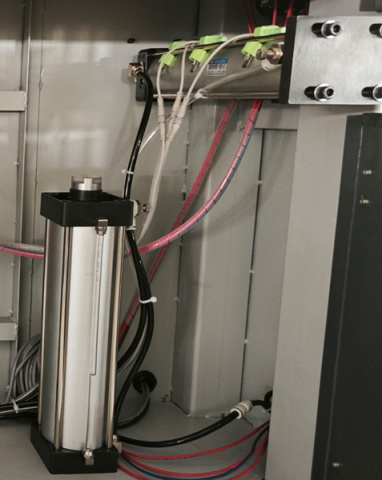

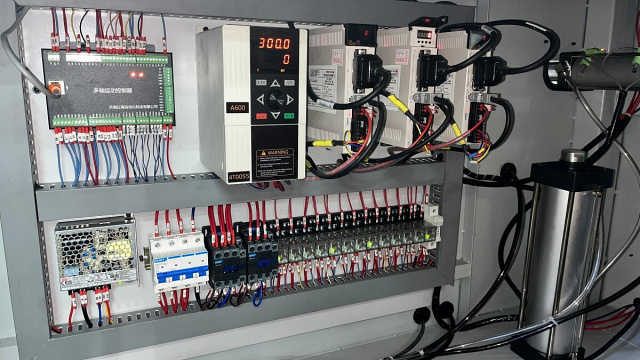

Электрокомпоненты Шкаф управления станком оснащен всеми необходимыми комплектующими скомпонованными отдельный блок, изолированный от вибраций, перегрева и других внешних воздействий. Все компоненты и соединения расположены на строго отведенных местах и имеют легкий доступ для контроля и обслуживания. |
 |

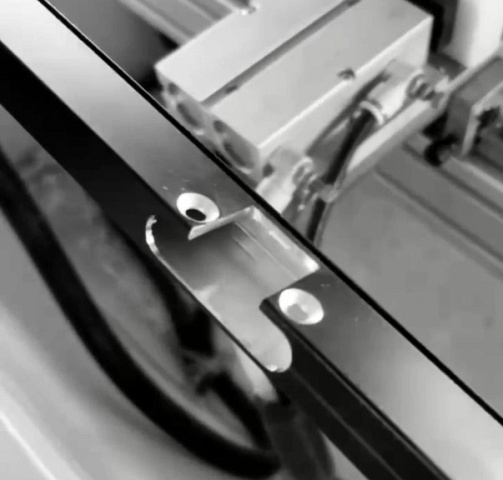

Торцевой упор Для позиционирования заготовки предусмотрен подвижный пневматический упор. Такая конструкция позволяет после зажима заготовки высвободить торец заготовки для его дальнейшей обработки. |
 |

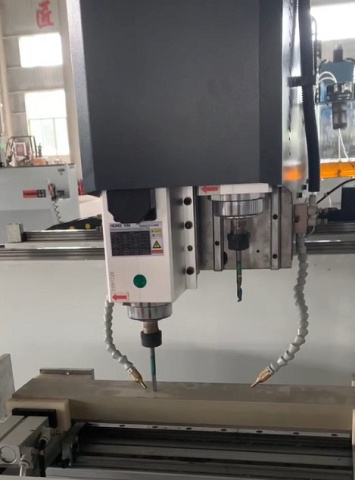

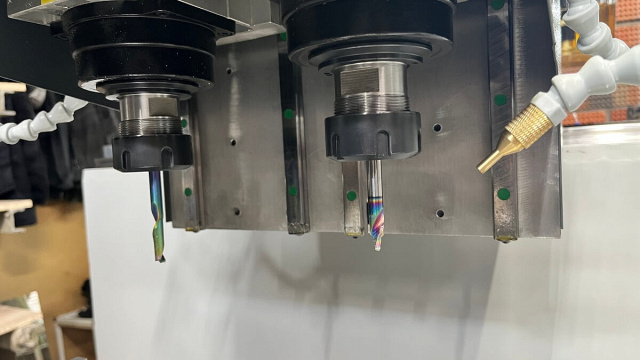

Шпиндель Два шпинделя мощностью 4,5 кВт позволяют работать 2 разными инструментами и обрабатывать заготовку за одну установку без необходимости замены фрез. Частота вращения 18 000 об/мин. |
 |

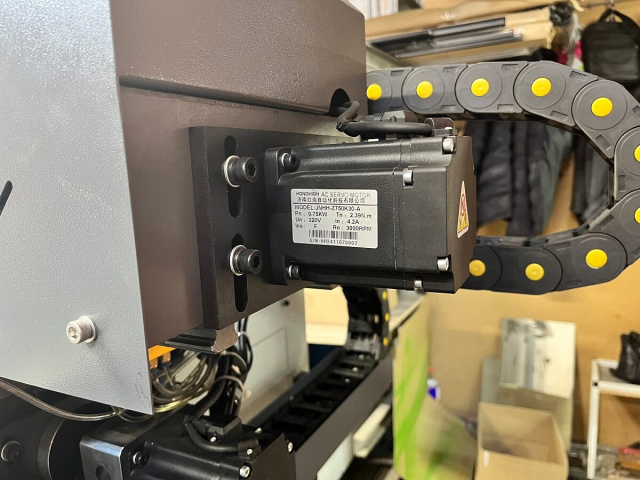

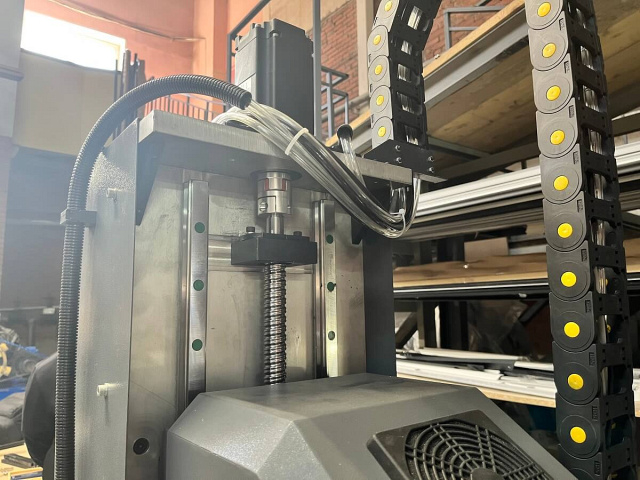

Высокоскоростные серводвигатели Сервомоторы HongHigh установленные на каждом узле для перемещения по всем осям, гарантируют точное позиционирование портала и шпинделя в соответствии с заданной программой. Серводвигатели, в отличии от шаговых и гибридных двигателей, обеспечивают большую скорость холостых и рабочих перемещений, что в свою очередь повышает производительность оборудования. Крутящий момент от электродвигателей на ведущие шестерни передаётся посредством планетарных редукторов, которые в свою очередь обеспечивают необходимый коэффициент редукции и необходимое усилие.Данные серводвигатели имеют мощность 750 Вт. Сервомоторы HongHigh установленные на каждом узле для перемещения по всем осям, гарантируют точное позиционирование портала и шпинделя в соответствии с заданной программой. Серводвигатели, в отличии от шаговых и гибридных двигателей, обеспечивают большую скорость холостых и рабочих перемещений, что в свою очередь повышает производительность оборудования. Крутящий момент от электродвигателей на ведущие шестерни передаётся посредством планетарных редукторов, которые в свою очередь обеспечивают необходимый коэффициент редукции и необходимое усилие. Данные серводвигатели имеют мощность 750 Вт. |
 |
СОЖ В комплектацию станка включена система охлаждающей жидкости, которая увеличивает моторесурс инструмента, чем улучшает качество фрезерования. |
 |

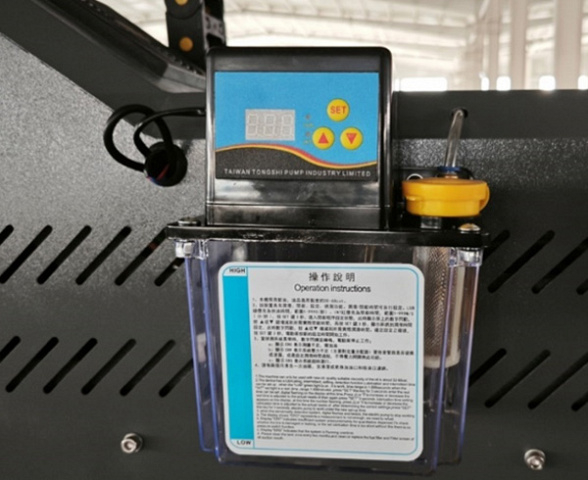

Централизованная система смазки Централизованная система смазки направляющих по всем осям исключает человеческий фактор, вовремя подает смазку на призматические направляющие что обеспечивает плавность хода фрезерного агрегата и продлевает срок службы подвижных элементов. |
 |
Пневматический механизм поворота угла Одной из ключевых особенностей станка является поворот рабочего стола с помощью пневматического механизма, который позволяет изменять положение рабочего стола на углы: -90°, 0° и 90°. Это даёт возможность обрабатывать профиль с трёх сторон за один установ, повышая эффективность и точность работы. При необходимости обработки глубоких сквозных отверстий стол может быть перевёрнут, что упрощает выполнение таких операций и повышает их точность. |
 |
Комплект ЗИП Включает в себя набор тестовых фрез и цанг, набор ключей, запасные части, выключатели и т.д. *Количество фрез и ключей в комплекте может быть разным. |
Технические характеристики TM
| Характеристика | Значение |
|---|---|
| ЦЕНА | 1 404 081 ₽ |
| Точность позиционирования, мм | 0,02 - 0,1 |
| Повторяемость, мм | 0,02 - 0,1 |
| Тип стола | поворотный (пневматика) |
| Угол наклона, ° | +90⁰/0⁰/- 90⁰ |
| Мощность шпинделя, кВт | 4,5 x 2 |
| Частота вращения, об/мин | 18 000 |
| Скорость рабочего хода, м/мин | до 20 |
| Скорость холостого хода, м/мин | 80 |
| Перемещение по осям X, Y, Z, мм | 3000 / 160 / 100 |
| Смазка | автоматическая |
| Управление | Red Sea |
| Тип цанги | ER 32 |
| Механизм движения по осям | Зубчатая рейка |
| Шарико-винтовые передачи по осям X / Y / Z | Тайвань |
| Направляющая по осям X / Y / Z | Тайвань |
| Напряжение, В | 380 |
| Длина, мм | 3500 |
| Ширина, мм | 1500 |
| Высота, мм | 1900 |
