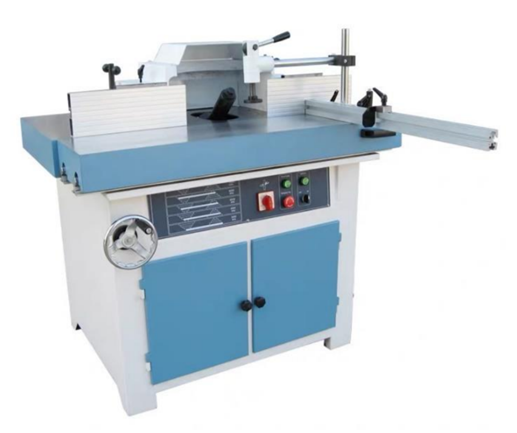

Фрезерный станок DELTAMACHINERY DW-32TA с наклоном шпинделя

Моторный отсек

Корпус рабочего узла чугунный, что повышает жесткость и виброустойчивость, как следствие обеспечивает надежность работы станка и повышает точность обработки заготовок. Передача вращения на шпиндель от электродвигателя, мощностью 4кВт, происходит посредством клиноременной передачи. Регулируется частоты вращения осуществляется путем «переставления» ремней. Пять частот вращения позволяют подобрать режимы резания под любые задачи:, 4000, 6000, 8000, 10000 об/мин.

Направляющие каретки

Литая чугунная каретка перемещается по стальными цилиндрическими направляющими обеспечивает точность и качество работы.

Вертикальный наклонный шпиндель

Угол наклона шпинделя варьируется от 0 до 45°, что позволяет значительно расширить ассортимент выпускаемых изделий, без лишних затрат на инструмент.

Защитный кожух

Литой чугунный кожух имеет выход выход под аспирацию. В задней части кожуха находится простая и удобная система настройки направляющих, для регулирования толщины фрезерования материала.

Панель управления

На передней панели станка расположен маховик подъема/опускания шпинделя, а также переключатель направления вращения шпинделя – реверс и кнопки включения и выключения. Реверсивное вращение вала позволяет сократить количество инструмента.

Маховик наклона шпинделя

Наклон осуществляется маховиком по градуированной шкале. В центре маховика расположена рукоятка жесткой фиксации угла наклона. Рычаг сверху маховика предназначен для фиксации шпинделя после установки нужной высоты.

Упорная боковая линейка и эксцентриковый прижим

Поворотная упорная линейка, может быть установлена под нужным углом, по шкале. Сам упор перемещается по направляющей, имеет фиксацию. Удобная шкала настройки угла поворота упорной линейки. Угол поворота упора 45° - 0° - 20°. Эксцентриковый прижим надежно фиксирует заготовку на каретке.
