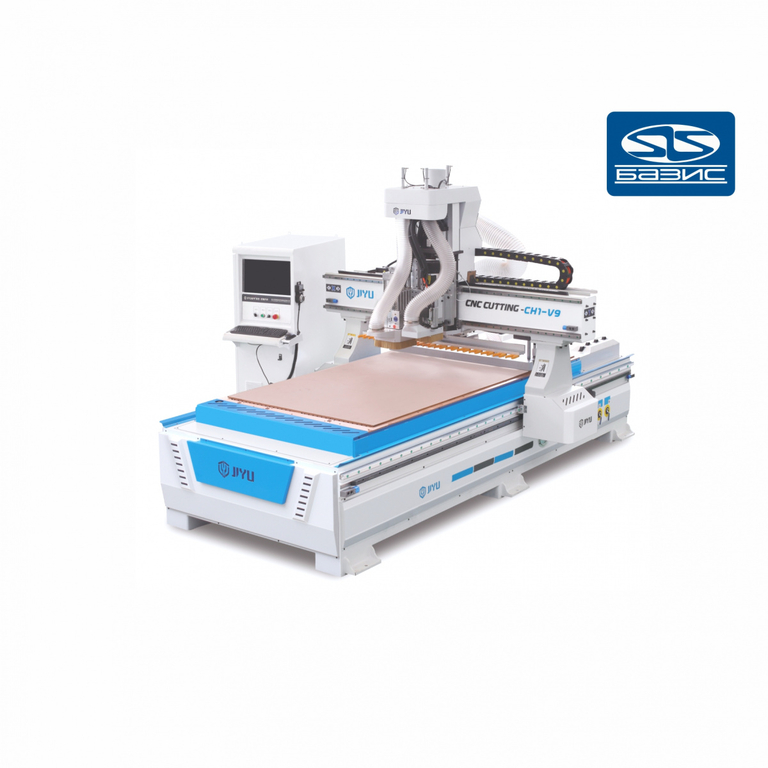

Фрезерный станок с ЧПУ JIYU CH1-V9

СТАНИНА

Станина станка выполнена из толстостенного метала с большим количеством продольных и поперечных ребер жесткости, что обеспечивают стабильную работу и превосходную виброустойчивость станка. Механическая обработка монтажных плоскостей производится на портальном обрабатывающем центре производства Тайвань. Допуск на прямолинейность монтажной поверхности направляющей рейки/стойки после механической обработки составляет ?0,02 мм (по всей длине). Корпус станины и портал дважды обрабатывается на обрабатывающем центре: (1) Операция фрезерования + сверление (2) снятие технологической фаски + нарезание резьбы + тонкое фрезерование, что обеспечивает идеальную сборку и безупречную точность в работе станка.

ШПИНДЕЛЬ

Станок оснащен шпинделем промышленной серии мощностью 9 кВт с оборотами 24000 об/мин Способ смены инструмента: автоматический Длительный срок службы, стойкость к нагрузкам, стабильная работа.

ИНВЕРТОР

Станок укомплектован преобразователем частоты мощностью 11KW.

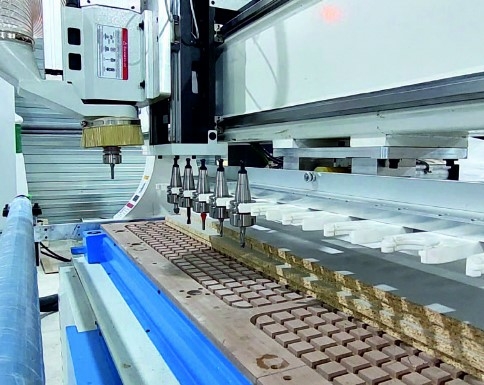

АВТОМАТИЧЕСКАЯ СМЕНА ИНСТРУМЕНТА НА ПОРТАЛЕ

Магазин автоматической смены инструмента на 12 позиций располо- жен непосредственно на портале, что позволяет станку быстро менять инструмент, непосредственно в точке обработки. Такая система уменьшает время замены инструмента в 2-3 раза, соответственно время технологичес- кого процесса обработки деталей уменьшается.

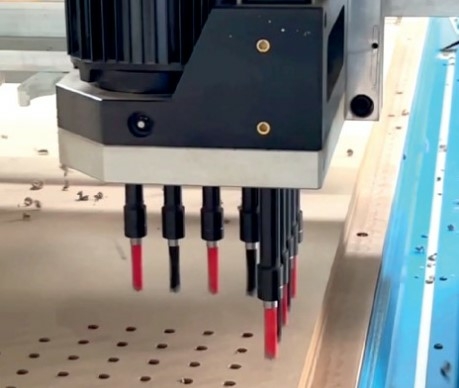

СВЕРЛИЛЬНАЯ ГРУППА НА 9 ИНСТРУМЕНТОВ

Сверлильная группа на 9 независимых инструментов по оси X и Y позволяет производить плоскостную присадку с высокой точностью и скоростью.

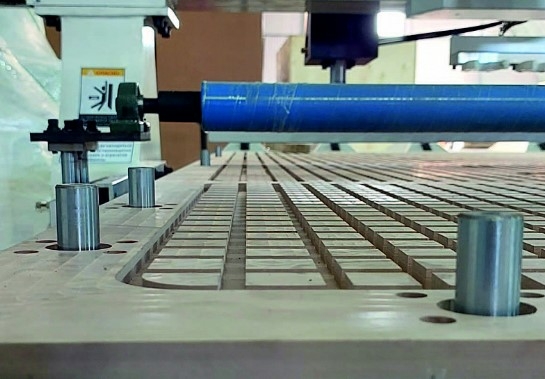

ПНЕВМОУПОРЫ

Станок оснащен пневматическими упорами для точного и быстрого позиционирования детали.

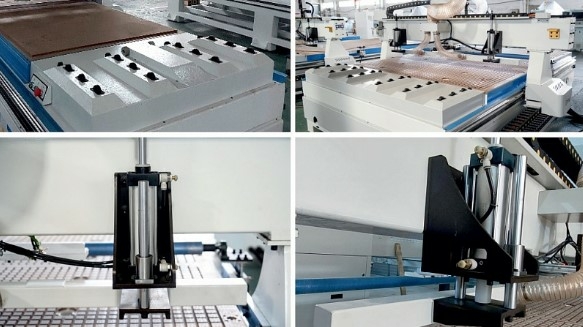

РОЛИКИ ПОДАЧИ МАТЕРИАЛА И СИСТЕМА АВТОМАТИЧЕСКОЙ РАЗГРУЗКИ СТОЛА

Для удобства загрузки обрабатываемых листов материала на стол предусмотрены специальные ролики. Кроме того, станок в базовом исполнении оснащен системой разгрузки, которая сталкивает обработанные детали и очищает стол от стружки. Всё это в целом ускоряет процесс производства.

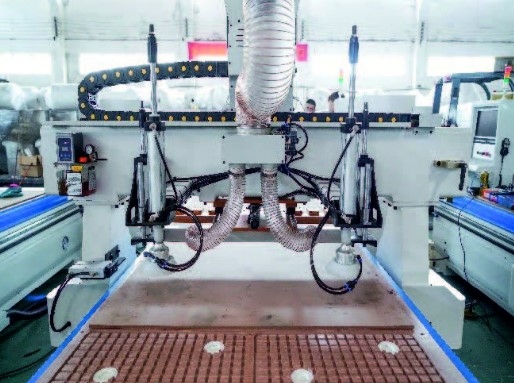

СИСТЕМА ЗАГРУЗКИ МАТЕРИАЛА (ОПЦИЯ)

Опционально станок может быть оснащен автоматической системой загрузки материала, представля- ющей собой вакуумные загрузчики, работающие от пневматикии загрузочный стол. Опция может быть заказана в двух комплектациях, стол+ загрузчики, либо отдельно загрузчики интегрированные на портале станка.

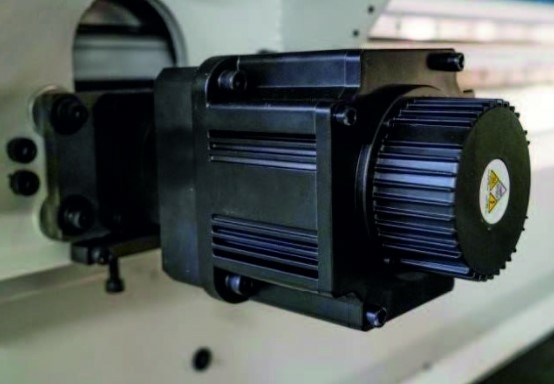

СЕРВОДВИГАТЕЛИ И ПРИВОДЫ

В приводах каждой оси используются высококачественные серводвигатели производителя ZD, мощностью 1,5 кВт, обеспечивающие точное перемещение каждой оси на высоких скоростях и стабильность траектории перемещения.

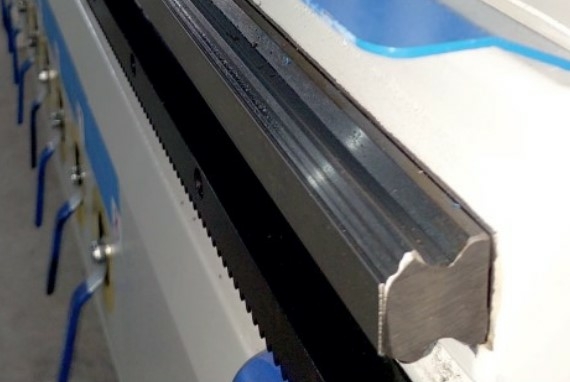

ШЕСТЕРНИ И РЕЙКИ

Ось X / Y перемещаются на линейных направляющих с помощью передачи косозубая рейка шестерня, которые обладают большой несущей способностью и высокой точностью, а также более долговечны, чем традиционные цилиндрические

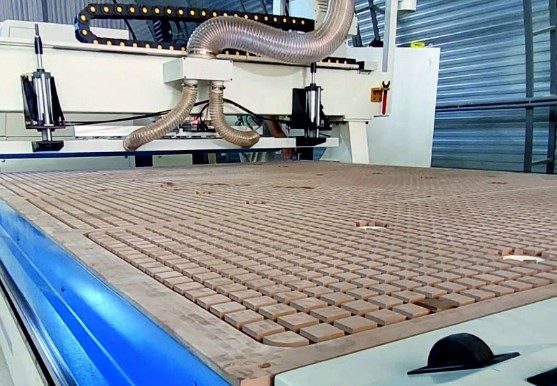

РАБОЧИЙ СТОЛ

Рабочий стол с вакуумной подготовкой разделен на 8 зон.

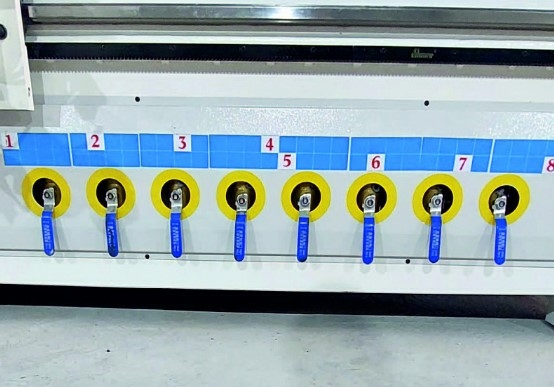

ВАКУУМНЫЕ ЗОНЫ

Любая из вакуумных зон может быть деактивированаспомощью перекрытия соответствующего крана.

СИСТЕМА СМАЗКИ

Система автоматической смазки запрограммирована на подачу масла к узлам в установленное регламентом время, исключая человеческий фактор в процессе техобслуживания.
