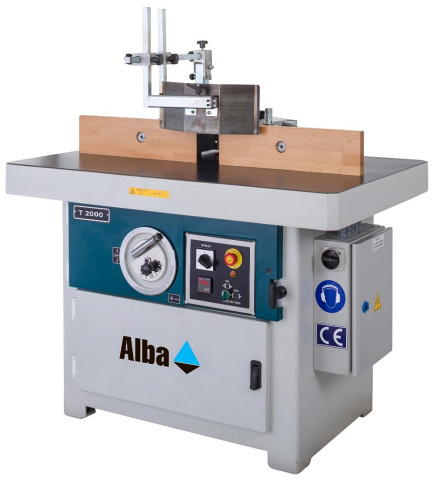

Фрезерный станок со сменным шпинделем ALBA T2000
(голосов 0)
Артикул: 9631936t2000 Код товара: 106928
Под заказ
Предназначен для выполнения разнообразных фрезерных работ по дереву, продольного фрезерования по направляющим линейкам, криволинейного фрезерования по шаблону и фрезерования концевым инструментом.
Предприятия и цеха по производству столярно-строительных изделий, мебели и другие деревообрабатывающие производства.
Область применения
Предприятия и цеха по производству столярно-строительных изделий, мебели и другие деревообрабатывающие производства.Схемы обработки
 | Продольно профильное фрезерование |
 | Криволинейное фрезерование по шаблону |
 | Фрезерование концевыми фрезами |
Конструктивные особенности
 | Сменный шпиндель МК5 Удобная смена шпинделей под разные посадочные диаметры фрез: 30, 32, 40, 50 и шпиндель для концевых фрез. Позволяет в одном станке иметь шпиндели разных диаметров и работать концевым инструментом. Удобно, когда фрезы имеют разные посадочные диаметры, а собранные комплекты фрез можно менять вместе со шпинделем, не снимая их. В комплекте поставляется 2 шпинделя: Ø32 мм и для концевых фрез (с цангами под диаметры хвостовиков 8 / 10 / 12 мм). Шпиндель МК5 имеет усиленную конструкцию. Предназначен для работы с тяжелыми фрезами при интенсивных условиях эксплуатации. |
 | Шпиндель под концевой инструмент В комплекте со станком поставляется шпиндель под концевой инструмент с креплением под цангу. Цанги под диаметры хвостовиков 8 / 10 / 12 мм входят в комплект поставки. Ключ для съема шпинделя и ключ для зажима цанг поставляются также в комплекте со станком. |

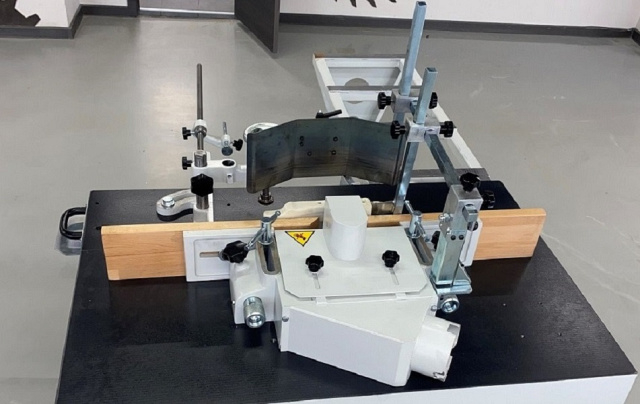

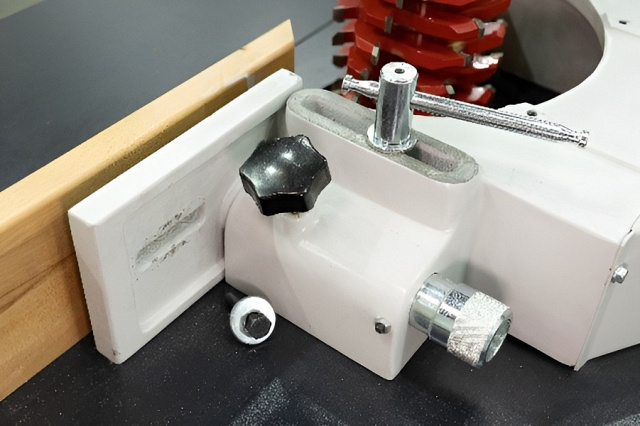

 | Защитный кожух Кожух для фрез диаметром 270 мм. Имеет регулировку направляющих с помощью винтов. Прижимное устройство входит в комплект поставки. Фиксирует заготовку в двух плоскостях: сверху к столу и сбоку к направляющим, что обеспечивает точность обработки и безопасность оператора. |

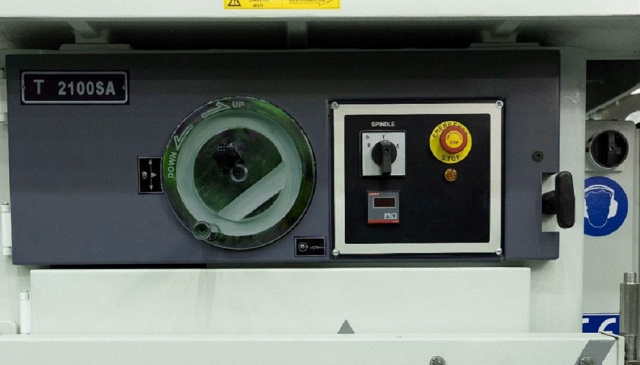

 | Панель управления На панели расположены: переключатель звезда/треугольник включения станка, аварийный выключатель, маховик подъема/опускания шпинделя, электронный счетчик положения шпинделя и рукоятка стопора шпинделя при смене инструмента. |

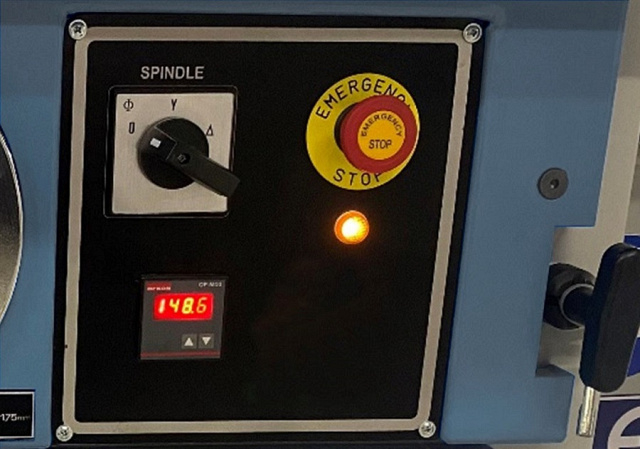

 | Счетчик высоты шпинделя Для точного позиционирования шпинделя по высоте станки оснащены электронным счетчиком. Это позволяет быстро настраивать вертикальное положение фрезы и сокращает время при повторных перенастройках. |

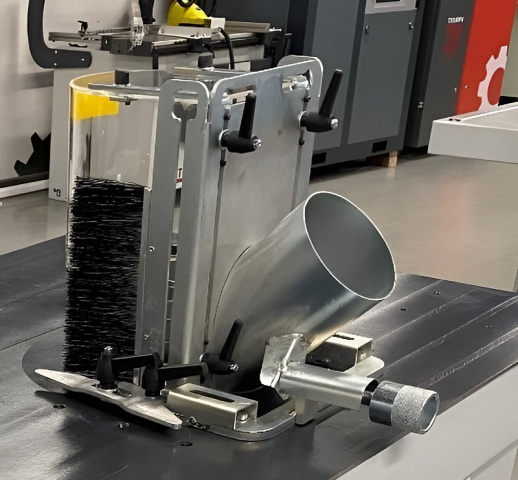

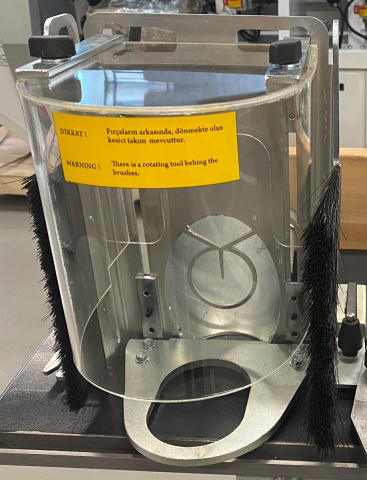

 | Копировальное устройство Предназначено для работы по шаблону и входит в комплект поставки. Обеспечивает безопасность работы. Сзади расположен аспирационный патрубок диаметром 120 мм. |
 | Прижимное устройство Прижимает заготовку в двух плоскостях: сверху к столу и сбоку к направляющим, что обеспечивает точность обработки и безопасность оператора. Направляющие упоры: две деревянные направляющие общей длиной 1000 мм входят в комплект поставки и являются хорошей базой при обработке. |

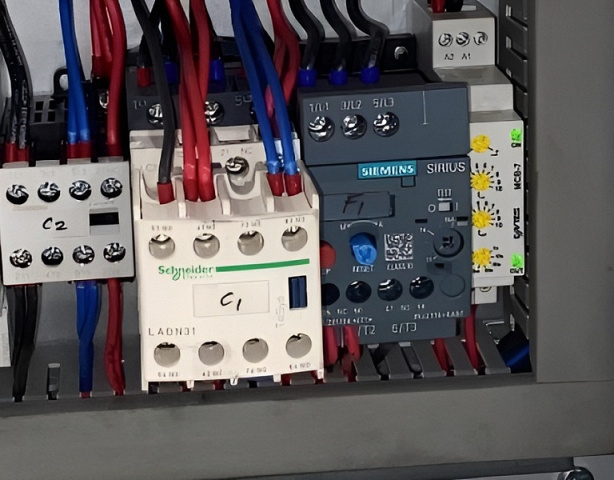

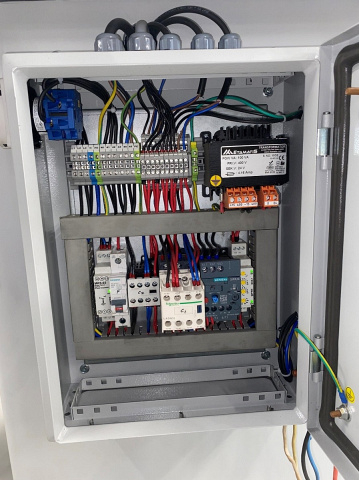

 | Электрошкаф Имеет удобный доступ сбоку станка и дополнительно защищен от попадания пыли и грязи уплотнительной резинкой. В станке используются надежные и проверенные электроком-поненты Siemens и Shneider Electric. |

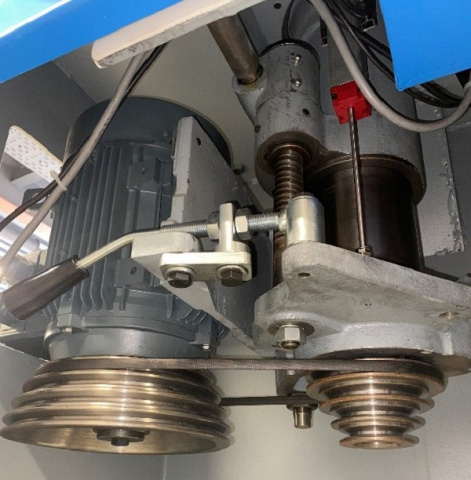

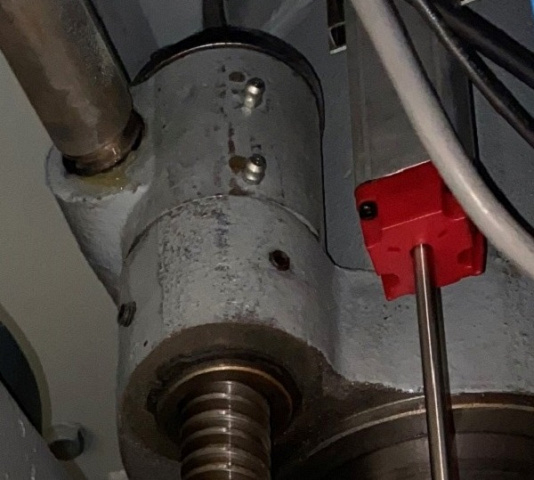

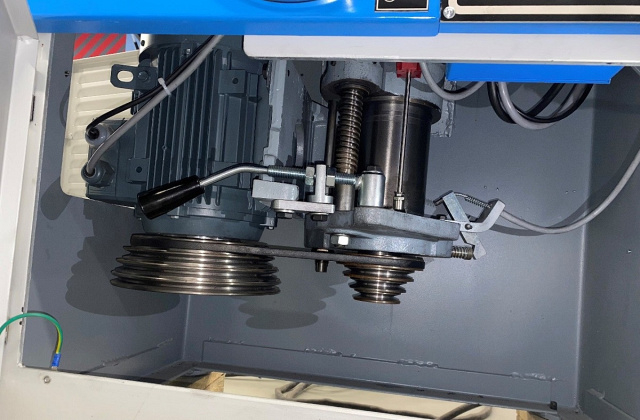

 | Моторный отсек Привод шпинделя от мощного двигателя 5,5 кВт посредством клиноременной передачи. Переключение скоростей осуществляется быстрой и удобной перестановкой ремня. Предусмотрен механизм жесткой фиксации шпинделя при смене инструмента. 4 скорости вращения шпинделя: 4000, 6000, 8000, 10000 об/мин. Червячный механизм подъема/опускания шпинделя снабжен масленками для смазки, что обеспечивает бесперебойную работу станка на всем периоде эксплуатации. Массивный шпиндельный узел: пиноль шпинделя, а также массивные опоры крепления двигателя и шпинделя выполнены из чугуна, что гарантирует долгий срок службы главного узла станка. |

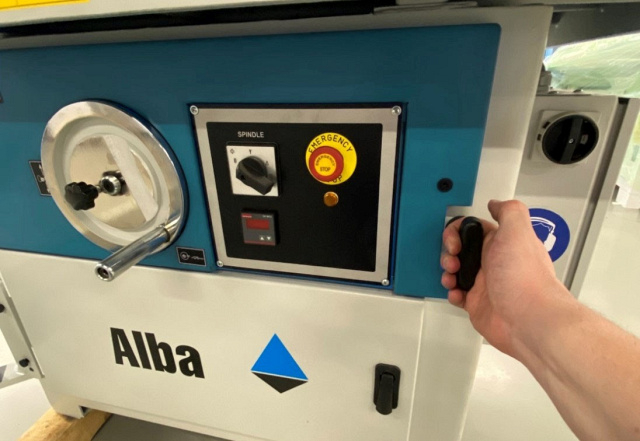

 | Фиксация шпинделя Шпиндель жестко стопорится посредством рукоятки, удобно расположенной на передней части станка. Оператору не нужно постоянно открывать моторный отсек при смене фрез или замене шпинделя. |
 | Комплект зип В комплекте со станком поставляется: ключ для съема шпинделя, ключ для зажима цанг, шприц для смазки, толкатель и набор ключей. |

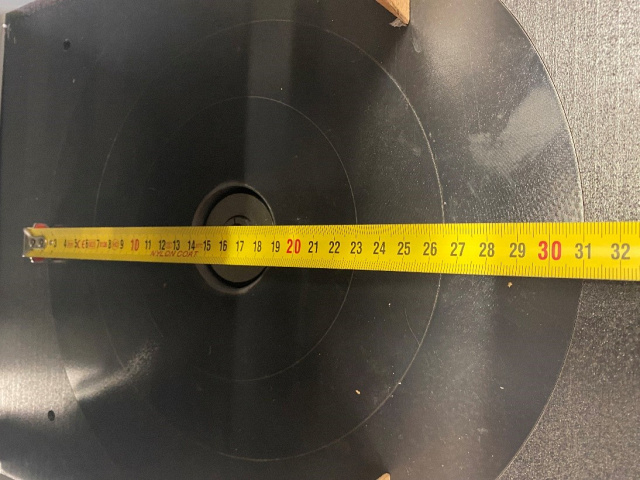

 | Шпиндельная чаша Диаметр отверстия в столе – 310 мм. Это позволяет опускать в стол инструмент большого диаметра. Набор колец под диаметры: Ø 140, Ø 214 и Ø 310 мм. |
 | Система безопасности Диаметр отверстия в столе – 310 мм. Это позволяет опускать в стол инструмент большого диаметра. Набор колец под диаметры: Ø 140, Ø 214 и Ø 310 мм. |
 | Предустановка под автоподатчик В столе предусмотрены 4 отверстия для установки автоподатчика. Электрошкаф оснащен отдельной розеткой с вилкой для подключения автоподатчика. |

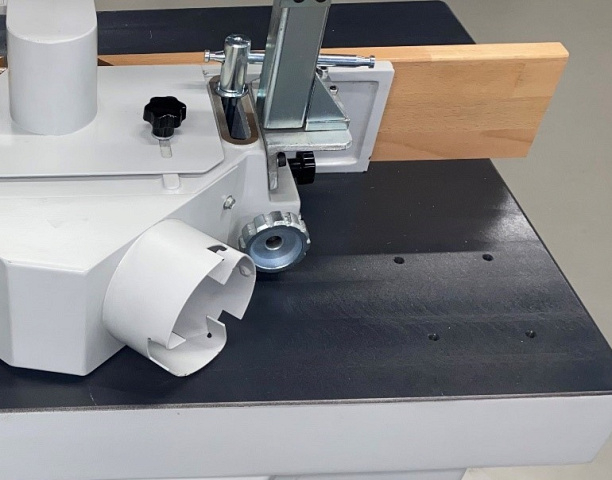

 | Аспирационные патрубки В станке предусмотрено 2 выхода под аспирацию Ø 120 мм. Нижний аспирационный патрубок расположен под столом, для более эффективного удаления стружки из шпиндельной чаши. Верхний патрубок находится в защитном кожухе шпинделя. |
Технические характеристики
| Характеристика | Значение |
|---|---|
| Шпиндель | сменный |
| Частота вращения, об/мин | 4000 / 6000 / 8000 / 10000 |
| Полезная высота шпинделя, мм | 150 |
| Угол наклона, ° | нет |
| Диаметр, мм | 32 (под насадные фрезы) |
| Наклон шпинделя | нет |
| Реверс вращения | нет |
| Размер стола, мм | 1000 х 750 |
| Мощность, кВт | 5,5 |
| Наличие каретки | нет |
| Размер шипорезной каретки (длина х ширина), мм | нет |
| Ход шипорезной каретки, мм | нет |
| Размер цанг для концевого инструмента, мм | 8 / 10 / 12 (в комплекте) |
| Расстояние от пола до края стола, мм | 850 |
| Диаметр патрубков под аспирацию, мм | 120 x 2 |
| Макс. диаметр фрез в кожухе, мм | 270 |
| Диаметр отверстия в столе, мм | 310 |
| Длина, мм | 850 |
| Ширина, мм | 1000 |
| Высота, мм | 1400 |
| Вес, кг | 480 |
