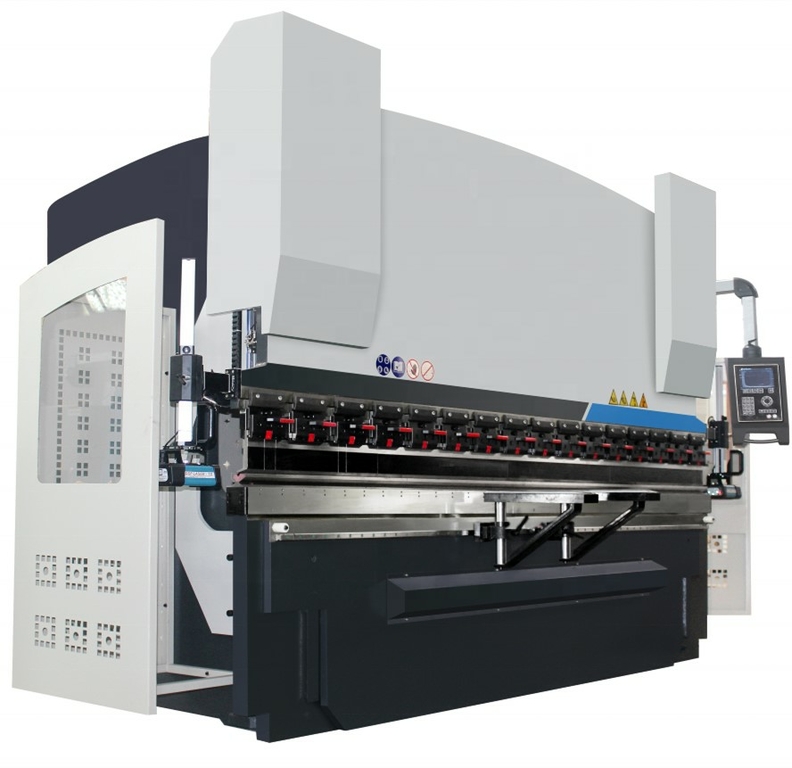

Гидравлический листогибочный пресс HPB-P 63/2500
(голосов 0)
Артикул: int6096 Код товара: 101994
Под заказ
Гибочные пресса HPB-Р - это современное гидравлическое оборудование для гибки листового металла. Серия экономичных листогибочных прессов с контроллером для простых операций гибки, не требующих специальных требований к оборудованию, или серия промышленных листогибочных прессов с большой величиной хода, просветом и зевом, обеспечивают эффективное производство простых и сложных деталей для широкого круга потребителей.
Особенности конструкции HPB-P 63/2500
 |

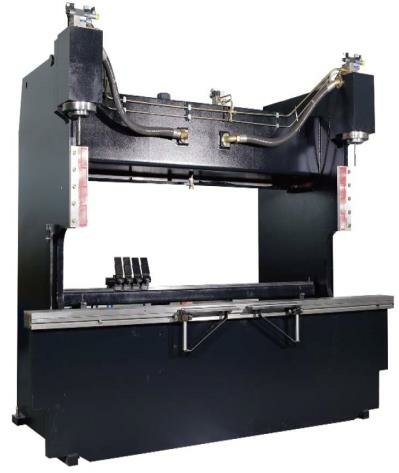

СтанинаКонструкция станины - основной фактор, влияющий на способность оборудования производить точные операции в течение многих лет эксплуатации. Станина после сварки подвергается термической обработке для снятия остаточных напряжений и дробеструйной очистке. Обработка станины на современных обрабатывающих центрах придают раме дополнительные точность, устойчивость и плавность в работе. Все поверхности, соединения, отверстия обрабатываются за один проход. |
 |

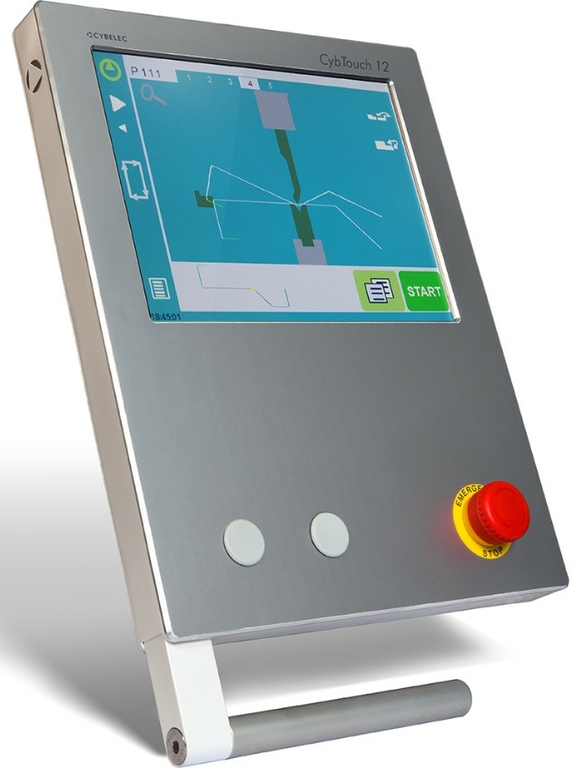

Система управления |
 |

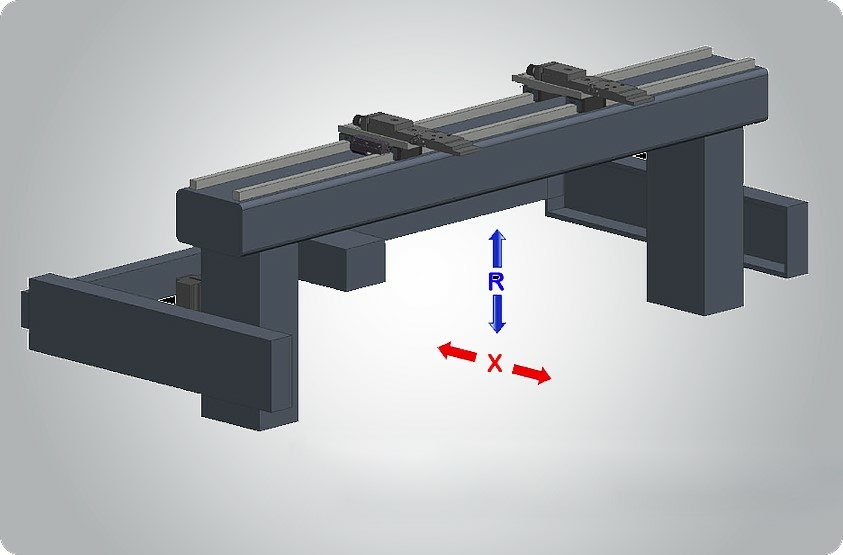

Задний упорСтандартный задний упор имеет программируемую ось X, R, а также оси Z1 и Z2. Это позволяет настраивает упоры по глубине(Х) и высоте (R), а также перемещать пальцевые блоки влево и вправо (Z1, Z2). |
 |

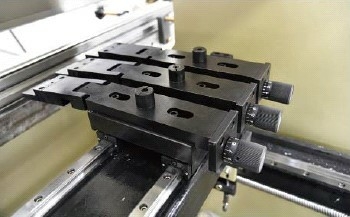

Пальцевые блоки заднего упораНеобходимы для точного позиционирования листа оператором. Имеют в стандарте ручную регулировку по высоте (ось R). |
 |

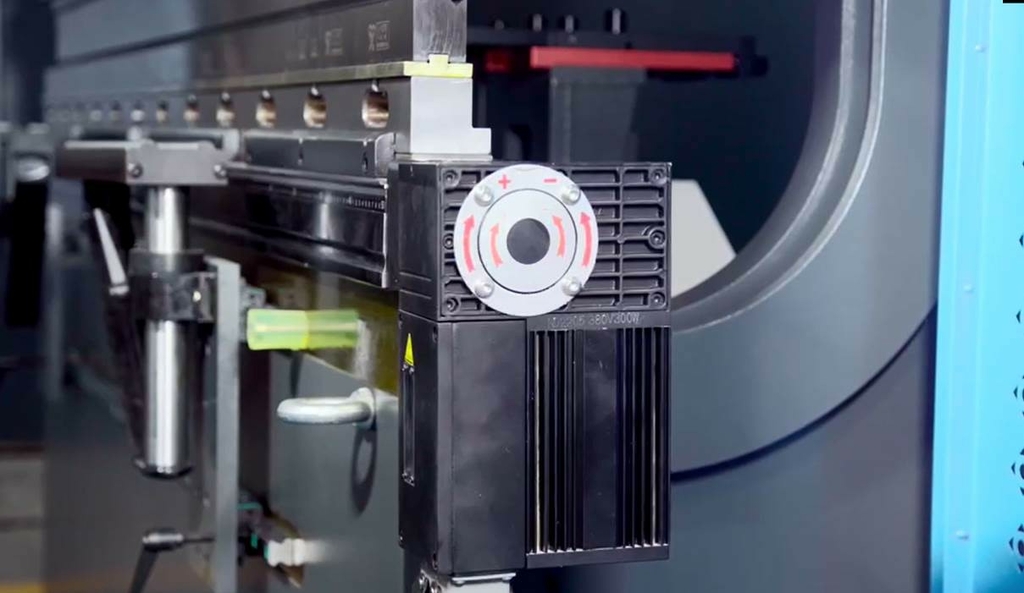

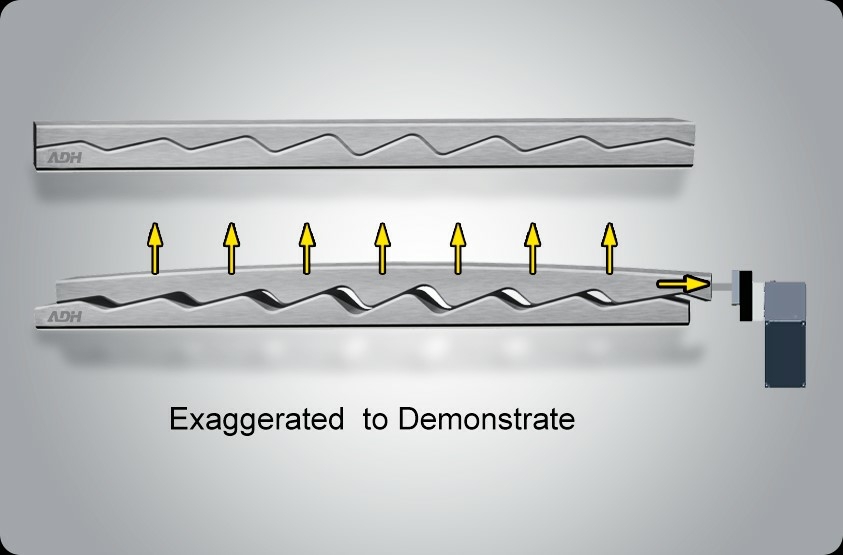

Компенсации прогиба столаСистема компенсации прогиба (Бомбирование) – механизм компенсирующий прогиб гибочной балки. Прогиб появляется в момент давления балки на лист усилием, развиваемым гидравлическими цилиндрами. Если образовавшийся зазор не компенсировать таким же прогибом со стороны стола, то деталь по длине будет иметь неравномерный угол. В центральной части угол будет больше на несколько градусов. Cистема компенсации прогиба необходима при гибке изделий длиной более 2 м для исключения разницы углов по всей длине заготовки. Механическая система компенсации прогиба, может быть ручной и моторизированной. В первом случае оператор вручную выставляет необходимое значение компенсации прогиба, проверяя каждую партию деталей на равномерность гиба и в случае необходимости вносит корректировки вручную. В случае с моторизированной системой все проще – вместо рукоятки установлен электропривод, который воздействует на систему клиньев согласно рассчитанным системой ЧПУ параметрам. |
 |

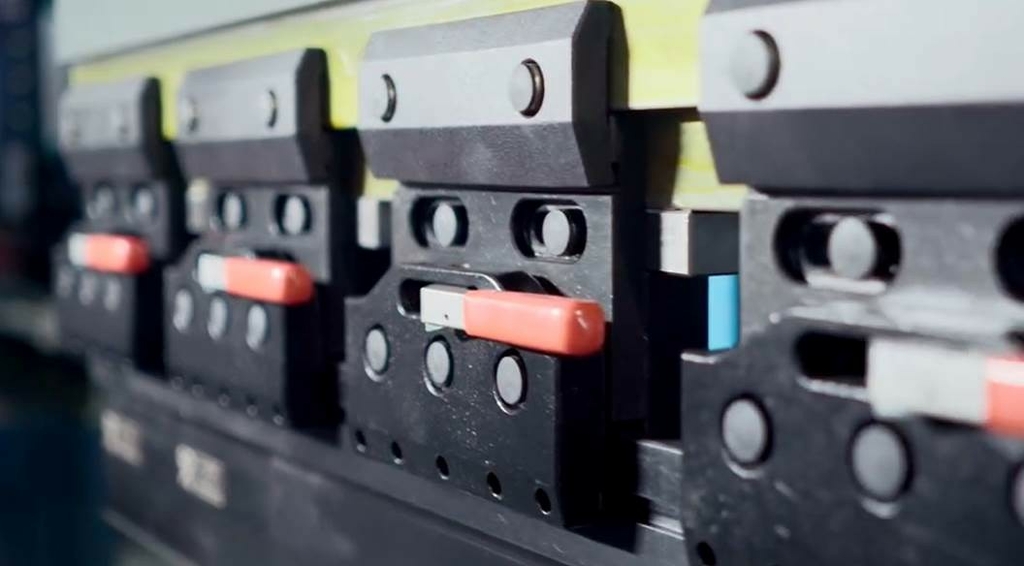

Быстросъемный зажим (опция)Для ускорения процесса смены инструмента имеется возможность комплектования пресса быстросъемным зажимом инструмента стандарта Promecam (опция). |
 |

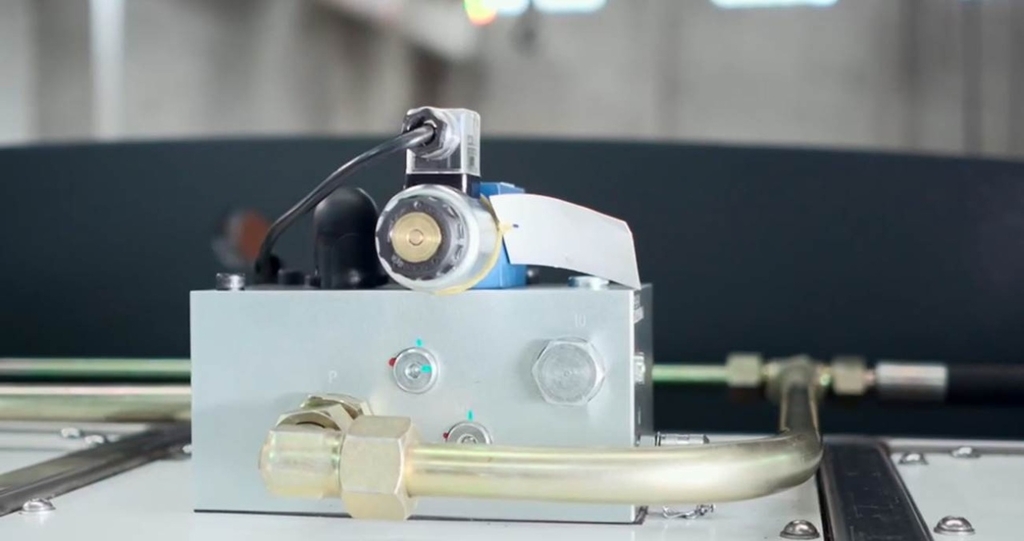

Гидравлическая системаВстроенная гидравлическая система REXROTH (Германия) с меньшим количеством соединительных трубок позволяет избежать риска утечки масла и повышает стабильность работы станка, а также делает его внешний вид простым и аккуратным. Встроенная защита от перегрузок и возможность работать длительное время в условиях высоких нагрузок. Гарантированное отсутствие утечек в гидравлической системе обеспечивает стабильность, надежность и высокую точность обработки. |
 |

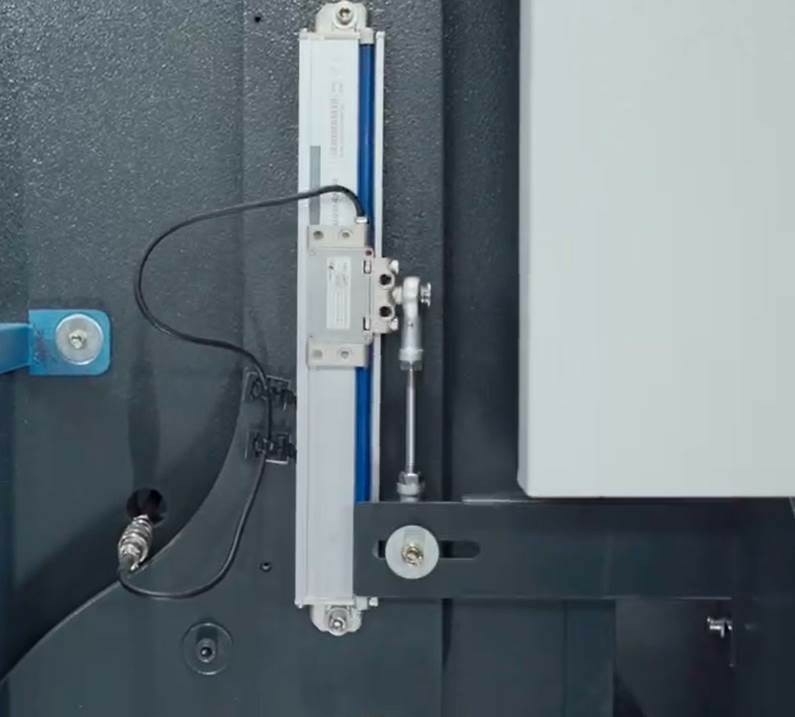

Оптические линейки синхронизацииПрецизионные оптические линейки GIVI (Италия), измерения положения верхней балки и синхронизации ее работы. ОСИ Y1 + Y2. |
Стандартная комплектация HPB-P 63/2500
- Оси Y1, Y2, X, R, управляемые от ЧПУ
- Система управления: ЧПУ Cybelec CybTouch 12
- Задний упор: Линейные направляющие + система ШВП HIWIN
- Пальцевые блоки заднего упора -3 шт.
- Моторизированная система компенсации прогиба стола управляемая от ЧПУ
- Европейская система крепления инструмента Promecam
- Скользящие передние опоры с продольной линейной направляющей HIWIN
- Гидравлическая система Bosch-Rexroth
- Электронные компоненты Schneider
- Быстросъемные зажимы пуансонов
- Руководство пользователя на русском языке
- Инструмент: многоручьевая матрица и пуансон на всю рабочую длину
Гибочные пресса HPB-Р - это современное гидравлическое оборудование для гибки листового металла. Серия экономичных листогибочных прессов с контроллером для простых операций гибки, не требующих специальных требований к оборудованию, или серия промышленных листогибочных прессов с большой величиной хода, просветом и зевом, обеспечивают эффективное производство простых и сложных деталей для широкого круга потребителей.
Технические характеристики HPB-P 63/2500
| Характеристика | Значение |
|---|---|
| Усилие гибки | 63 тонн |
| Длина гибки (a) | 2500 мм |
| Расстояние между стойками (b) | 2000 мм |
| Просвет (d) | 480 мм |
| Ход (c) | 200 мм |
| Скорость опускания по y | 165 мм/с |
| Рабочая скорость по y | 10 мм/с |
| Скорость возврата по y | 140 мм/с |
| Вырез в стойках (зев) (e) | 400 мм |
| Передняя поддержка | 2 шт |
| Пальцевые блоки заднего упора | 3 шт |
| Мощность | 7.5 кВт |
| Ход по оси x | 600 мм |
| Ход по оси r | 150 мм |
| Длина (l) | 2500 мм |
| Ширина (w) | 1650 мм |
| Высота (h) | 2710 мм |
| Вес | 4000 кг |
