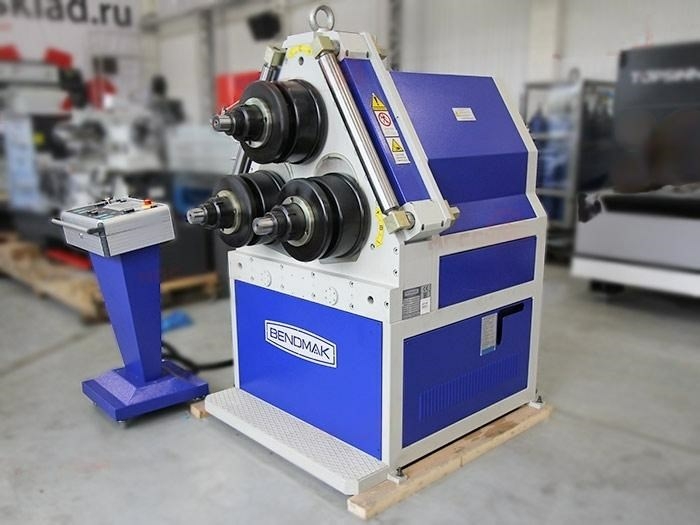

Гидравлический профилегиб Bendmak PRO 100 CNC
Артикул: mos3072996 Код товара: 104411

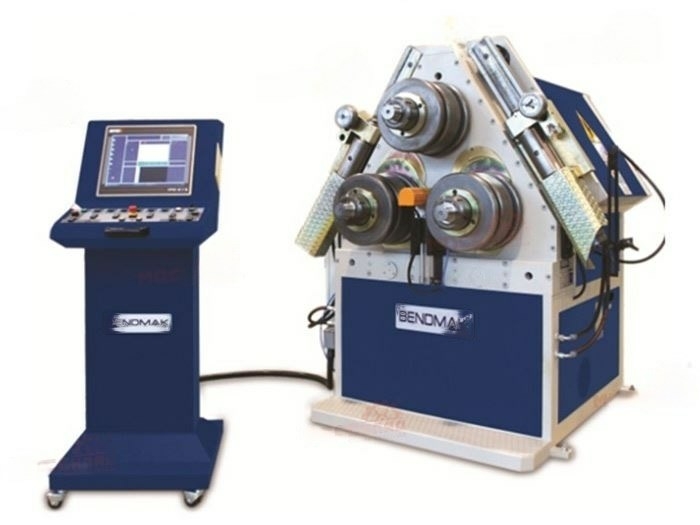

• Мощный профилегиб Bendmak PRO100CNC оснащен контроллером CNC с сенсорным дисплеем - идеальное решение для работы с профилем и трубами большого сечения;

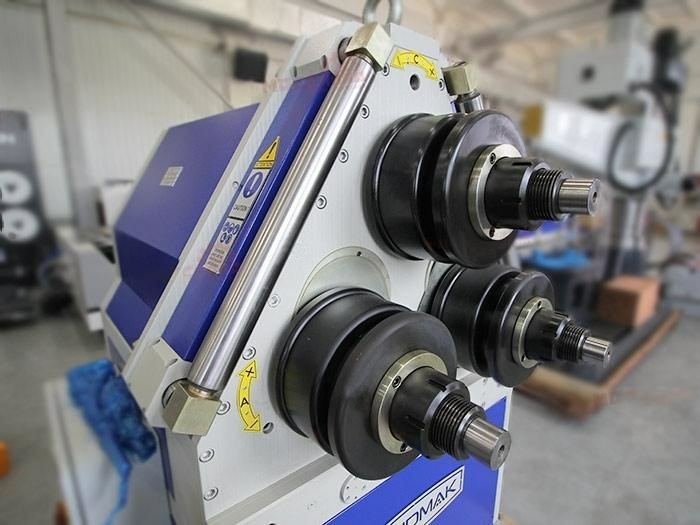

• Валы изготовлены из качественной закаленной стали, благодаря чему исключается их деформация под большой нагрузкой;
• В зависимости от комплектации станка, установленное на профилегибе программное обеспечение АК400 подходит для работы с 3, 5 или 7 осями. Программа позволяет задать радиус и угол, связанный с этим радиусом, а также длину дуги, после чего происходит расчет шагов, необходимых для выполнения гибки;
• Графический сенсорный дисплей может отображать визуальный 3D-чертёж созданной программы;
• Для удобной гибки уголка и спиралей на станке установлены боковые направляющие с гидравлическим приводом перемещения по двум осям.
• Программное обеспечение AK400CS выполняет расчет значений координат гибочных шагов только для главной оси (без вычисления на дополнительных осях). Оператор может внести изменения в программу гибки и добавить дополнительные оси вручную.
Таблица гибов профилей:
| тип профиля | размеры,мм | мин.диаметр (Ø) | Комплектация * |
 |
50x50x6 90x90x8 100x100x10 | 700 1 000 1 400 | A E F |
 |
50x50x6 80x80x8 90x90x12 | 800 1 200 1 600 | A E |
 |
100 | 1 200 | A |
 |
100 | 1 200 | A |
 |
120 | 1 200 | A |
 |
40x10 100x20 120x25 | 400 600 1 600 | A F |
 |
60x10 100x40 200x35 | 400 500 1 000 | A F |
 |
30x30 50x50 60x60 | 400 600 800 | A F |
 |
⌀40 ⌀60 ⌀70 | 400 800 1 000 | B |
 |
⌀50x2 ⌀120x2 ⌀140x3 | 600 2 000 3 000 | B |
 |
⌀60.3x3.2 ⌀114.3x3.6 ⌀114.3x4.5 | 500 2 000 3 000 | B |
 |
40x20x2 100x50x5 140x40x3 | 500 3 000 4 000 | B |
 |
- | - | - |
 |
50x50x2.5 90x90x4 100x100x5 | 500 2 500 3 000 | B |
 |
UNP180(180x70) UNP200(200x75) | 800 1 200 | A D F |
 |
UNP180(180x70) UNP200(200x75) | 800 1 200 | A D F |
 |
- | - | - |
 |
INP 80 INP 200 | 600 1000 | A D F |
 |
- | - | - |
 |
- | - | - |
 |
- | - | - |
* Пояснения к комплектации:
A: Стандартные ролики.

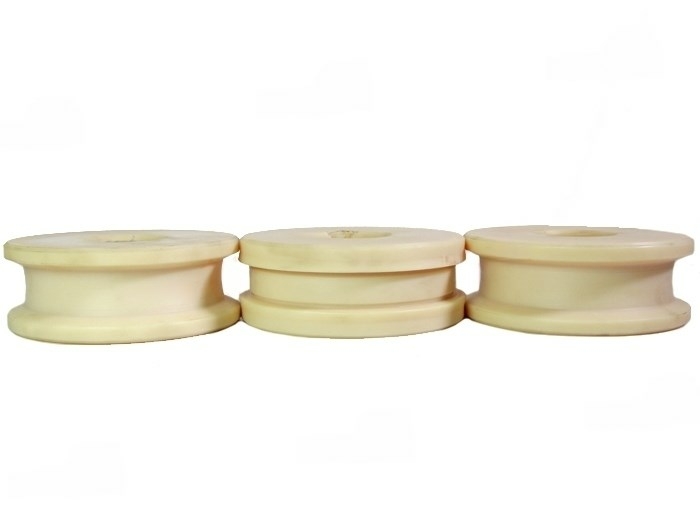

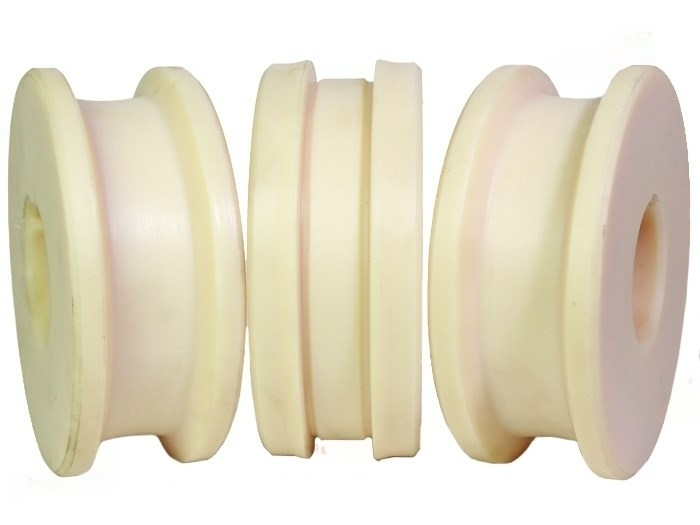

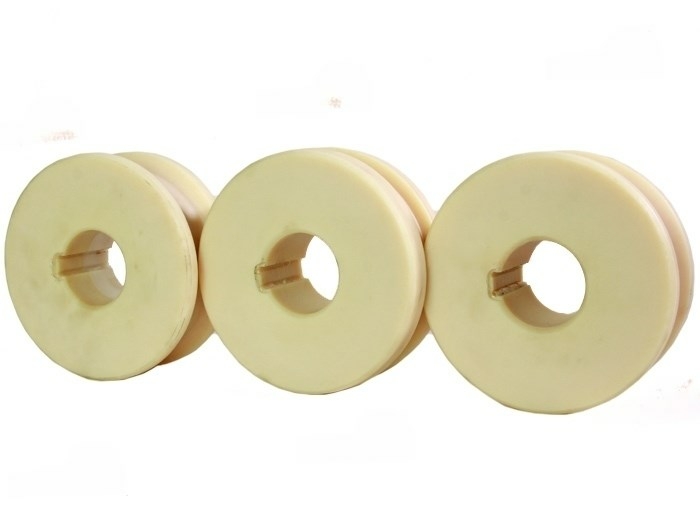

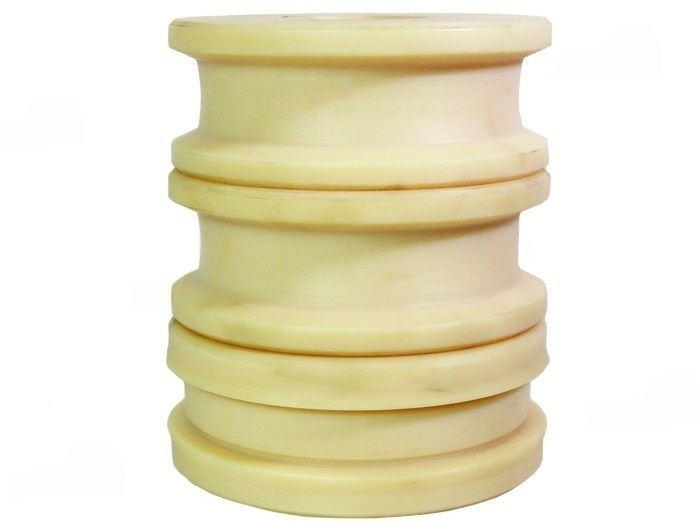

В: Специальные ролики.
С: Протяжное устройство.
D: Специальные ролики для гибки без деформации и для серийного производства.
E: Приспособление для гибки уголка.
F: Тяговое устройство.
Технические характеристики Bendmak PRO 100 CNC
| Характеристика | Значение |
|---|---|
| Bendmak | |
| Код номенклатуры | 18199 |
| Страна- | Турция |
| Тип привода | Гидравлический |
| Исполнение | с ЧПУ |
| Диаметр роликов, мм | 315 |
| Максимальное сечение трубы, мм | Ø 140 x 3 |
| Максимальное сечение профиля, мм | 140 x 40 x 3 |
| Рабочая скорость, м/мин | 5.4 |
| Электропитание, В/Гц | 380/50 |
| Мощность двигателя, кВт | 11 |
| Длина, мм | 1650 |
| Ширина, мм | 1500 |
| Высота, мм | 2100 |
| Вес, кг | 2240 |
Комплектация Bendmak PRO 100 CNC
Таблица гибов профилей:
| тип профиля | размеры,мм | мин.диаметр (Ø) | Комплектация * |
|
50x50x6 90x90x8 100x100x10 | 700 1 000 1 400 | A E F |
|
50x50x6 80x80x8 90x90x12 | 800 1 200 1 600 | A E |
|
100 | 1 200 | A |
|
100 | 1 200 | A |
|
120 | 1 200 | A |
|
40x10 100x20 120x25 | 400 600 1 600 | A F |
|
60x10 100x40 200x35 | 400 500 1 000 | A F |
|
30x30 50x50 60x60 | 400 600 800 | A F |
|
⌀40 ⌀60 ⌀70 | 400 800 1 000 | B |
|
⌀50x2 ⌀120x2 ⌀140x3 | 600 2 000 3 000 | B |
|
⌀60.3x3.2 ⌀114.3x3.6 ⌀114.3x4.5 | 500 2 000 3 000 | B |
|
40x20x2 100x50x5 140x40x3 | 500 3 000 4 000 | B |
|
- | - | - |
|
50x50x2.5 90x90x4 100x100x5 | 500 2 500 3 000 | B |
|
UNP180(180x70) UNP200(200x75) | 800 1 200 | A D F |
|
UNP180(180x70) UNP200(200x75) | 800 1 200 | A D F |
|
- | - | - |
|
INP 80 INP 200 | 600 1000 | A D F |
|
- | - | - |
|
- | - | - |
|
- | - | - |
* Пояснения к комплектации:
A: Стандартные ролики.
В: Специальные ролики.
С: Протяжное устройство.
D: Специальные ролики для гибки без деформации и для серийного производства.
E: Приспособление для гибки уголка.
F: Тяговое устройство.
